-------------- Descrição do produto da bomba de lóbulo rotativo --------------
Bomba de lóbulo rotativo de aço inoxidável sanitária SS316 Grau alimentício para bomba de mel de xarope Bomba de chocolate
Descrição do produto
Descrição
| Nome do Produto: | Bomba de lóbulo de rotor giratório sanitário de grau alimentício de aço inoxidável |
| Descrição: | Projetado de acordo com o padrão 3A, amplamente utilizado para meios viscosos de transferência nas indústrias de processamento de alimentos, cosmética e farmacêutica. |
| Construção: | Série Ace horizontal, diferentes formas de rotor (rotro único, rotores trilobulares e rotores tipo borboleta) |
| Material: | SS304/SS316L |
| Material do selo: | EPDM (Padrão, aprovação) |
| máx.Fluxo: | 43.000 litros/h |
| Pressão máx.: | 10 bar |
| Velocidade | 1-1000 rpm |
| Tipo de Rotor: | 2 folhas, 3 folhas, borboleta, borboleta sinalizadora |
| Selo mecânico: | SIC/SiC/EPDM (Padrão) |
| Potência do motor: | 0,55kw,0,75kw, 1,1kw, 1,5kw, 2,2kw, 3kw, …22kw |
| Opção de vedação: | Selo mecânico sanitário simples/selo mecânico duplo com sistema de refrigeração |
| Tensão: | 220 V, 380 V (110-480 V) |
| Motor: | ABB, Siemens, Nossa Marca Doméstica, 50hz/60hz |
| Tratamento da superfície: | Interior polido e jacto de areia no exterior |
| conexão: | braçadeira, rosca, solda, flange |
| Disponível padrão: | DIN, SMS, 3A, RJT, ISO/IDF |
| Operado: | elétrico |
| Escopo do aplicativo: | Laticínios, alimentos, bebidas, farmácia, cosméticos, etc |
Formulários
Indústria alimentícia: Iogurte, Manteiga Fresca, Sorvete, Queijo, Soro de Leite, Cerveja, Mosto, Fermento, Refrigerante, Geléia de Frutas, Frink de Frutas, Ketchup, Purê de Frutas, Purê de Legumes, Pudim, Geléia de Frutas, Geléia, Sabor, Recheio de Frutas, Doce, Fermento, Tempero, Pão, Mingau de Carne, Carne Triturada, Óleo de Carne, Óleo Comestível, Doces, Xarope, Molho de Creme Fino, Chocolate, Etc
Operativo princípios

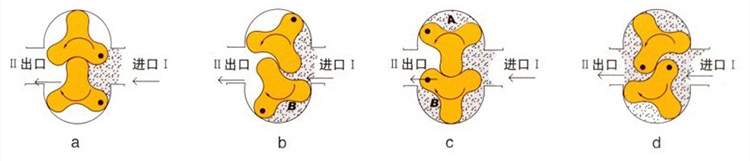

A bomba de rotor também é chamada de bomba de lóbulo rotativo, bomba de três lóbulos, bomba única, etc.quando os 2 rotores de rotação reversa simultâneos (com 2-4 engrenagens) giram, ele produz força de sucção na entrada (vácuo), que ingere o material entregue.os 2 rotores dividem a carcaça do rotor em várias partes menores e giram na sequência a→b→c→d. Quando gira para a posição a, somente a carcaça I é preenchida com meio, quando gira para a posição c.o alojamento A envolve o meio e, finalmente, vai para a posição d, então os alojamentos A, B e II são interligados e o meio é transportado para fora do putlet. À medida que esse processo é repetido, o meio (material) é transportado continuamente
Design e recursos
À medida que a bomba de lóbulos funciona, os espaços entre os lóbulos e a carcaça são sucessivamente preenchidos com fluido, que é transportado para o bocal de descarga com uma quantidade fixa de deslocamento.O fluido bombeado forma um fluxo contínuo graças às tolerâncias entre os lóbulos e a carcaça da bomba, garantindo assim um bombeamento eficiente.
Personagem:
1, há uma certa lacuna entre o rotor e o rotor, sem coeficiente de atrito, então a bomba tem um longo tempo de vida útil.
2, é fácil de instalar e desmontar, e é conveniente manter, limpar. Há menos peças de desgaste.
3, alta eficiência e economia de energia, transporte estável, baixa taxa de falha, sem vedação de vazamento e baixo ruído.
4, a viscosidade do meio transportável é ≤ 2000000 Cp, e a bomba pode transferir pasta contendo 70% de sólidos.
5, pode transportar materiais de mistura trifásica de gás, líquidos e sólidos.
6, com Vfd, o fluxo pode ser ajustado à vontade, e a bomba pode ser usada como uma bomba de medição geral.
7, se necessário, podemos fazer a bomba com jaqueta de aquecimento.
8, temperatura aplicável: -50 °C -250 °C.
9, tipos de conexão de entrada/saída: junta de flange, conexão rosqueada;Conexão rápida.
10, tipo de vedação: vedação mecânica e vedação de embalagem.
Como os lóbulos da bomba não entram em contato uns com os outros, as bombas de lóbulo podem mover sólidos suspensos em polpas (como cerejas ou azeitonas em aplicações de processamento de alimentos) sem danificar o produto.A ação suave da bomba minimiza ainda mais a degradação do produto.Pode lidar com partículas de tamanho maior do que podem ser bombeadas com outros tipos de bombas de deslocamento positivo.Podem ser facilmente limpos usando métodos de limpeza no local (CIP) ou vapor no local (SIP), tornando-os ideais para aplicações de processamento higiênico.Altamente eficiente para bombear líquidos muito viscosos.Oferece saída de fluido precisa e consistente que não é afetada por mudanças na pressão da cabeça, assumindo viscosidade de fluido suficiente.O fluxo de fluido pode ser aumentado ou diminuído controlando a velocidade de acionamento.Se molhadas, as bombas de lóbulo rotativo também são autoescorvantes e podem funcionar a seco por longos períodos de tempo (supondo que as vedações da bomba sejam lubrificadas).Geralmente fácil de manter.
Principais Características da Aplicação Bomba de alimentação de material de alta viscosidade Com as características da bomba de volume, baixa velocidade de rotação, alto torque de saída, resistência a alta temperatura, a bomba de rotor desempenha um papel muito importante na alimentação de campos de material de alta viscosidade e alta temperatura.Tem um princípio de operação único que combina e pode ser usado combinando um poderoso sistema de acionamento, de modo que a bomba do rotor possa produzir um poderoso momento de acionamento em baixa velocidade e garantir a alimentação de material de forma consistente, sem estagnação, e também pode garantir que o desempenho do material em o processo de alimentação do material não seja danificado.A viscosidade média pode atingir 1.000.000CP alimentado por esta bomba.
Bomba de alimentação média fina Quando a bomba do rotor alimenta um meio fino especial, especialmente alimentando um meio fino sem pulso conforme necessário, uma grande vantagem de desempenho pode ser mostrada.Se a viscosidade do meio alimentado diminuir e o vazamento aumentar, o sistema de acionamento combinado com a bomba do rotor pode melhorar a velocidade de rotação e garantir a invariância do fluxo de saída.
Bomba de alimentação sanitária Todas as partes em contato com o material são feitas de aço inoxidável em conformidade com o padrão sanitário, aplicável a locais sanitários e resistentes à erosão nas áreas de alimentos, bebidas, farmácia, indústria química, etc.
Design de Manga de Preservação de Calor A bomba de rotor com função de manga de preservação de calor pode ser fornecida em diferentes locais de trabalho.Essa configuração pode garantir que o material seja fácil de ser coagulado durante a alimentação para preservar o calor, sem coagulação.
Selo Mecânico de Limpeza com Água A configuração do selo mecânico com função de limpeza com água pode ser fornecida, evitando que a operação normal do equipamento na superfície final do selo mecânico coagule durante a alimentação de material de alta viscosidade, e a vida útil do selo mecânico em ambiente ruim pode ser garantida.
Quase não tem peças de desgaste rápido Não apresenta nenhum dano na parte durante a operação da bomba do rotor (exceto selo mecânico), todas as partes em contato com o material são feitas de aço inoxidável.Um par de rotores funciona sincronizadamente durante a operação em um espaço um com o outro, sem contato, não haverá nenhum dano em teoria, a bomba do rotor pode trabalhar na temperatura de 220ºC em todos os ambientes.
Escolha o sistema de direção
Motor + redutor de velocidade relativo fixo: a condução é fácil com velocidade rotativa constante do rotor, o que também leva a não ajuste do fluxo Motor + regulador de velocidade abrasivo mecânico: o regulador de velocidade altera a velocidade por ajuste manual, o que é seguro Ajuste de fluxo confiável e infinito. Mas o ajuste não automático também é problemático.A regulação da velocidade deve ser feita em operação, não no estado desligado.Consulte as instruções do fabricante para manutenção e serviço.Motor de transformação de frequência + transformador de frequência: realiza tanto o ajuste automático quanto o ajuste infinito do fluxo. É altamente automático e tem grande torque em baixa velocidade. Mas o transformador de frequência é caro.Consulte as instruções do fabricante para manutenção e serviço.
Detalhes do produto

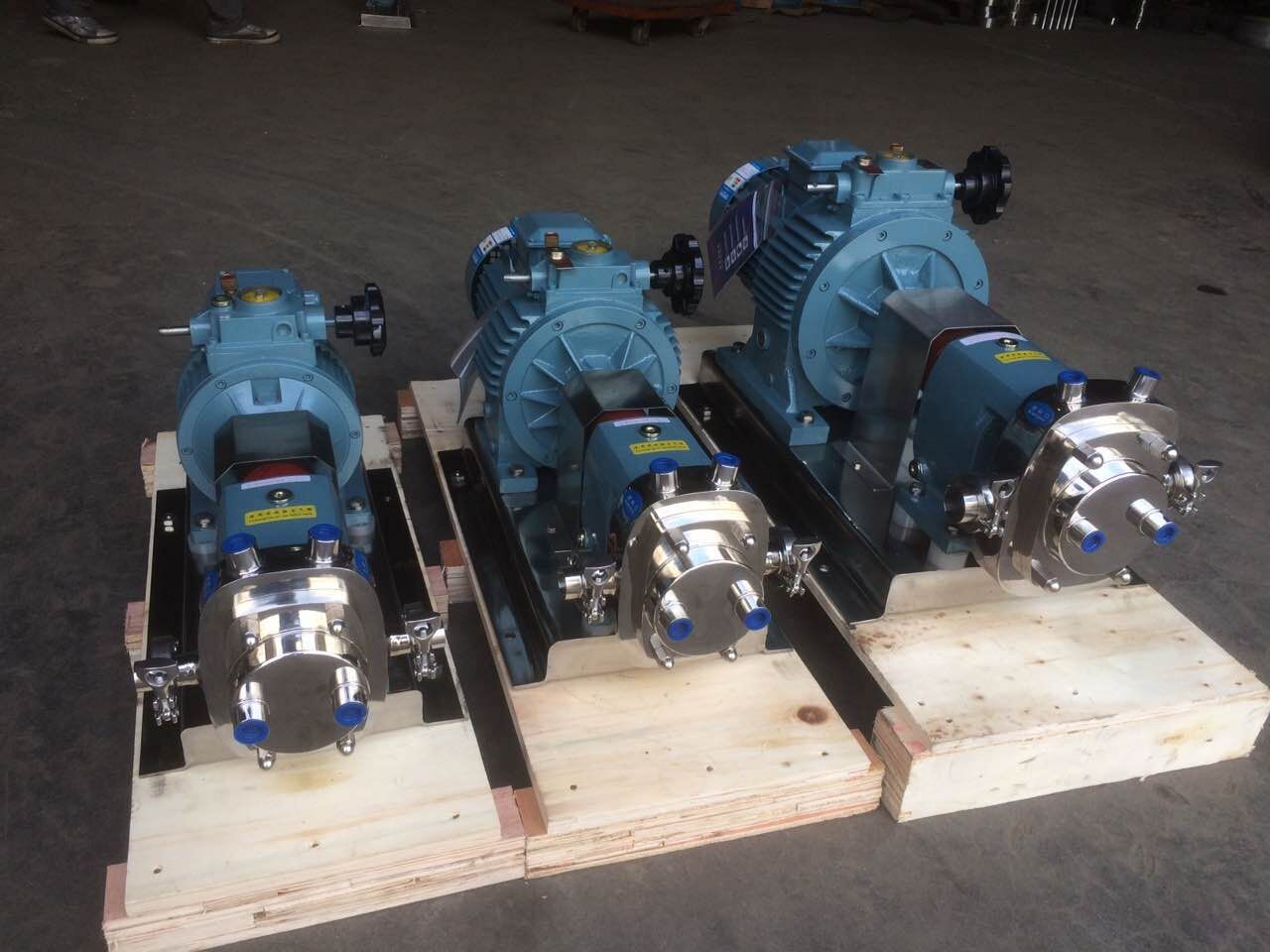

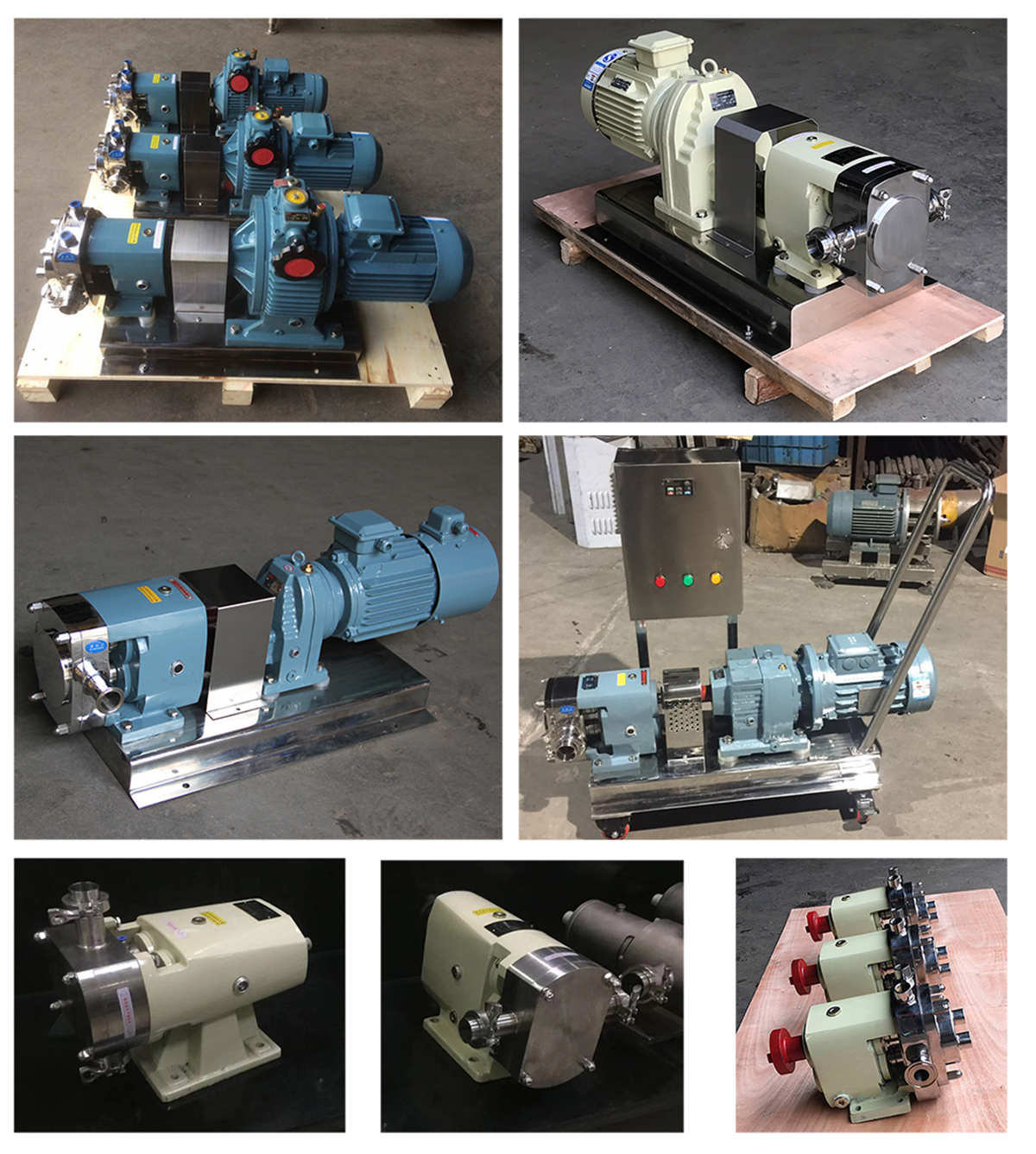

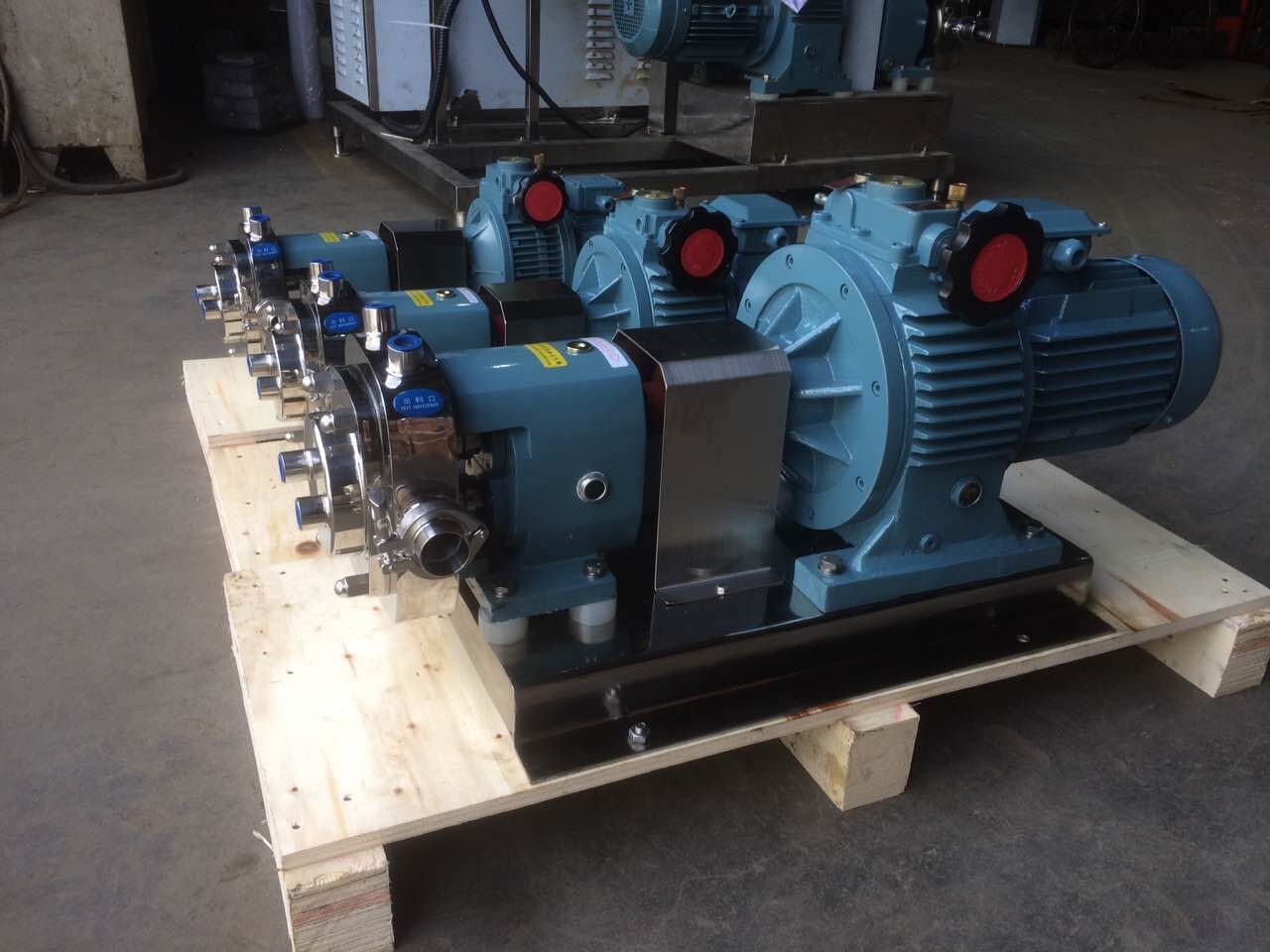

Mostra do produto
Esta bomba de lóbulo de came é uma bomba de transferência multifuncional que adota rotor de dois lóbulos, tri-lóbulos, borboleta ou multi-lóbulos.Como uma bomba de entrega volumétrica sanitária, tem as características de baixa velocidade, alto torque de saída, resistência a alta temperatura, resistência à corrosão, etc. Seu princípio de funcionamento e características únicas são incorporados no transporte de alta viscosidade, alta temperatura e materiais altamente corrosivos.Seu processo de transporte é suave e contínuo e pode garantir que as propriedades físicas dos materiais não sejam quebradas durante o processo de transporte, e a viscosidade dos materiais transportáveis pode chegar a 1.000.000 CP.
A bomba de rotor possui dois rotores invertidos sincronizadamente (2-4 dentes). Ao girarem, há sucção (vácuo) gerada na entrada para sugar o material a ser transportado.Os dois rotores dividem a câmara do rotor em vários pedaços pequenos.No espaço, eles operam na ordem a→b→c→d. Ao operar para a posição a, apenas a câmara I é preenchida com mídia; No local b, parte da mídia é encerrada na sala B; Na posição c, o o meio também é colocado na câmara A;Na posição d, a Sala B e a Sala A se comunicam com a Câmara II, e a mídia é transportada para a porta de descarga. Dessa forma, a mídia (material) é enviada continuamente.
Tipos diferentes de opções de lóbulo para a bomba de lóbulo do rotor
1. Rotor de lóbulo único: Mais adequado para meios de transporte que contêm grandes materiais granulares.A taxa de quebra de grandes materiais granulares é baixa.Mas, por outro lado, não é popular para uso, porque sua pulsação é grande e a pressão é baixa, também o volume é pequeno para o espaço de materiais transferidos.
2. Rotor de dois lóbulos (rotor borboleta) Mais adequado para meios de transporte que contêm materiais granulares de tamanho pequeno e médio.A taxa de quebra desses materiais é baixa e fica levemente pulsante.O volume é um pouco menor que o rotor de três lóbulos para o espaço de materiais transferidos.
3. Rotor de três lóbulos É amplamente utilizado um rotor.O volume é maior do que outros tipos de rotores para o espaço de materiais transferidos.Além disso, cada desempenho é maior do que outros rotores.Apenas tem uma certa taxa de quebra para os materiais particulados no meio de transporte.
4. Rotor Multi-Lobed(4-12) O volume é menor para o espaço de materiais transferidos e a taxa de quebra é maior quando a quantidade de palhetas rotativas do rotor é aumentada.Apenas a forma de transporte mais estável.

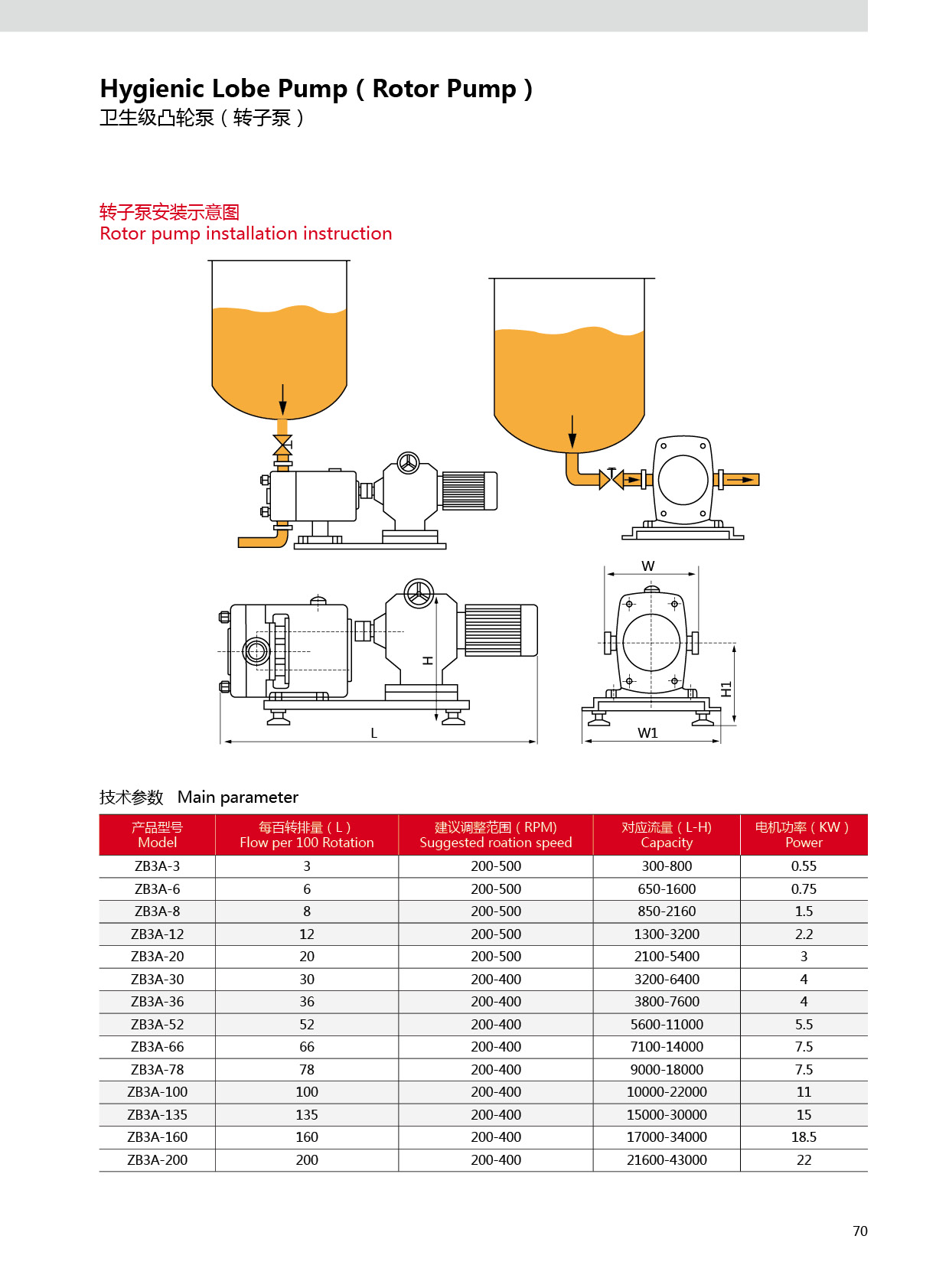

Descrição do modelo do produto
