O refluxo em ambientes de alta pureza apresenta graves riscos operacionais e financeiros. O fluxo reverso causa contaminação cruzada, provoca a rejeição completa do lote e danifica equipamentos de processo caros, como bombas sanitárias e filtros de membrana. As válvulas de retenção industriais padrão não podem resolver este problema. Eles abrigam bactérias em fendas, pernas mortas e fios internos. Esses projetos convencionais não atendem aos rigorosos requisitos sanitários e comprometem a esterilidade do sistema.
Válvulas sanitárias especificadas incorretamente introduzem seu próprio conjunto de falhas no processo. Eles causam quedas excessivas de pressão, induzem vibrações mecânicas ou não drenam completamente durante os ciclos de limpeza. A seleção da válvula de retenção correta requer um equilíbrio de engenharia preciso. Você deve alinhar a dinâmica dos fluidos, incluindo viscosidade, vazão e tipo de meio, com padrões rigorosos de limpeza e conformidade de materiais. Este guia fornece uma estrutura abrangente para avaliar, dimensionar e especificar a válvula de retenção higiênica exata necessária para proteger suas linhas de processo sanitário.
A aplicação determina o projeto: As válvulas de disco flutuante acionadas por mola são ideais para líquidos e gases limpos, enquanto as válvulas de retenção de esfera são necessárias para meios viscosos, lamas ou fluidos com partículas.
A facilidade de limpeza não é negociável: As verdadeiras válvulas de retenção sanitárias para CIP devem apresentar partes internas sem fendas e geometrias autodrenantes para evitar o crescimento microbiano.
A orientação afeta o desempenho: A escolha entre instalação horizontal e vertical afeta diretamente a seleção da válvula, os requisitos de pressão de abertura e as capacidades de drenagem.
A conformidade determina a seleção de materiais: As peças molhadas e os elastômeros devem estar alinhados com padrões específicos da indústria (3-A, EHEDG, FDA, USP Classe VI) com base no produto final (alimentício, laticínios ou biofarmacêutico).
Índice
Alternar

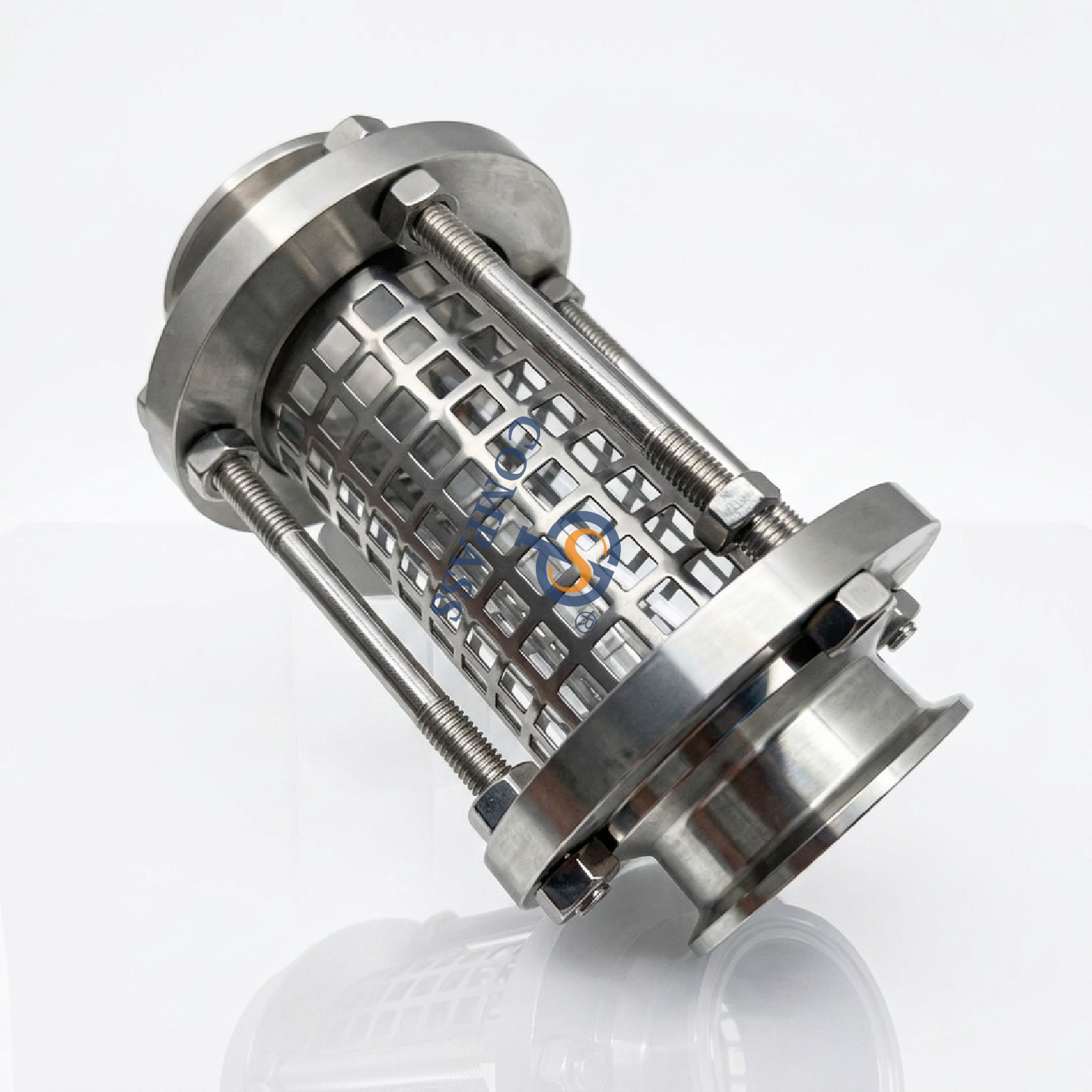

Como as válvulas de retenção sanitárias protegem os sistemas de processamento higiênico
Uma válvula sanitária de retenção possui um mandato duplo estrito. Deve impedir de forma confiável o fluxo reverso, mantendo a esterilidade absoluta. Deve também garantir uma limpeza completa durante os ciclos de lavagem automatizados. Se uma válvula interrompe o refluxo, mas retém bactérias, ela falha em sua finalidade principal em um sistema de alta pureza.
Você deve distinguir as válvulas de retenção das válvulas de isolamento ativo ou de controle. Os operadores usam válvulas borboleta, diafragma ou esfera para regulação ativa de fluxo ou isolamento manual da linha. Uma válvula de retenção opera de forma totalmente automática. Depende apenas de diferenciais de pressão de fluido para abrir e fechar. Impede o refluxo instantaneamente sem qualquer intervenção do operador ou atuação externa.
As diferenças estruturais entre desenhos higiênicos e industriais são absolutas. As válvulas industriais utilizam conexões roscadas, juntas planas e corpos fundidos com superfícies internas ásperas. Projetos higiênicos eliminam todas as roscas internas. Eles utilizam extremidades de braçadeiras sanitárias, como conexões Tri-Clamp ou conexões de solda orbital. Os fabricantes polim todas as superfícies internas molhadas com médias rigorosas de rugosidade para evitar a adesão microbiana.
Estas válvulas especializadas protegem a integridade geral do sistema. Eles protegem equipamentos sensíveis a montante contra picos repentinos de pressão. Eles também evitam a mistura desastrosa de meios brutos de processo com produtos químicos de limpeza agressivos durante ciclos de lavagem automatizados. Por exemplo, se uma bomba de transferência falhar durante a operação, a válvula de retenção fecha imediatamente. Esta ação evita que a coluna de fluido drene para trás e deixe a bomba parada na reinicialização.

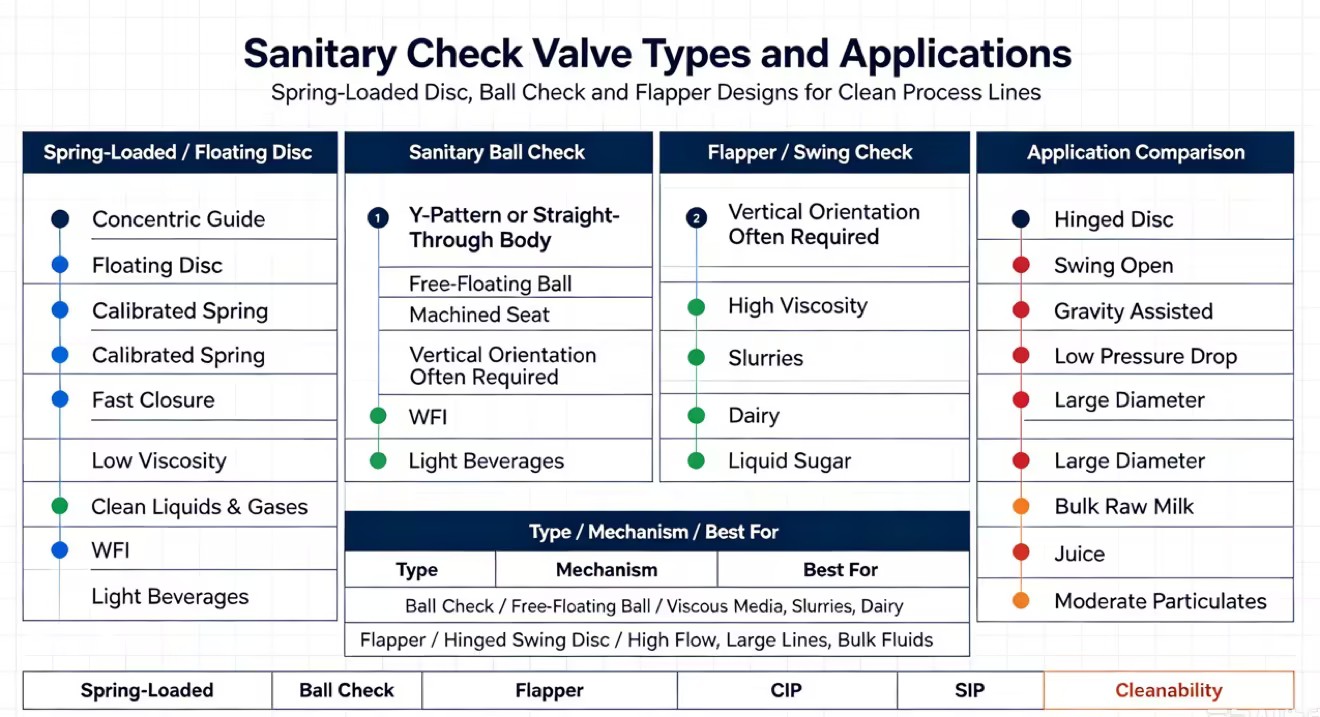

Tipos de válvulas de retenção sanitárias e suas aplicações

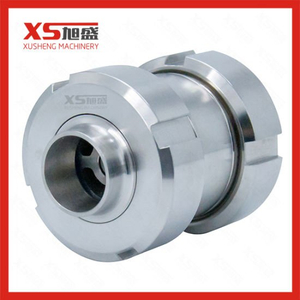

Válvulas de retenção de disco com mola: recursos e aplicações
As válvulas de retenção de disco com mola usam um disco guiado e um mecanismo de mola para controlar a direção do fluxo. Eles abrem quando a pressão direta empurra o disco para longe da sede e fecham rapidamente quando o fluxo é interrompido. Essas válvulas são adequadas para fluidos de baixa viscosidade, como água limpa, gases e bebidas, mas não são ideais para fluidos que contenham partículas que possam bloquear componentes internos.
Válvulas de retenção de esfera sanitária
As válvulas de retenção de esfera sanitária usam uma esfera de movimento livre para controlar o fluxo de fluido. Eles fornecem um caminho de fluxo maior e são adequados para fluidos de alta viscosidade, líquidos espessos e produtos contendo partículas suspensas. Eles são comumente usados em aplicações de laticínios, alimentos e bebidas, mas geralmente exigem direção de instalação adequada para um fechamento confiável.
Válvulas de retenção sanitárias para aplicações de alto fluxo
As válvulas de retenção sanitárias usam um disco articulado que abre com fluxo direto e fecha quando o fluxo inverte. Eles são adequados para grandes tubulações e aplicações de alto fluxo porque criam baixa perda de pressão. No entanto, a estrutura da dobradiça interna requer um design higiênico cuidadoso e certificação adequada para garantir uma limpeza eficaz e evitar contaminação.
Fatores-chave ao escolher uma válvula de retenção sanitária
Como selecionar o tamanho correto da válvula e o diâmetro do tubo
O dimensionamento adequado da válvula determina a eficiência do sistema. As válvulas sanitárias estão disponíveis em tamanhos fracionários e inteiros padrão, variando de 1/2 polegada a 3 polegadas e maiores. Você deve combinar a válvula exatamente com as dimensões da tubulação existente. Válvulas superdimensionadas ou subdimensionadas criam restrições imediatas de fluxo e desequilíbrios de pressão.
O diâmetro do tubo influencia diretamente a velocidade do fluido. A velocidade é crítica para duas fases operacionais distintas. Durante a produção, a velocidade deve permanecer alta o suficiente para manter a válvula totalmente aberta, evitando desgaste prematuro. Durante a limpeza, o sistema requer fluxo turbulento de alta velocidade para limpar eficazmente as superfícies internas da válvula. Um erro comum em campo envolve aumentar o tamanho da válvula para reduzir a queda de pressão. Isto faz com que o disco interno vibre porque a velocidade do fluxo não é alta o suficiente para mantê-lo aberto.
Compatibilidade com limpeza no local (CIP) e esterilização no local (SIP)
A especificação de válvulas de retenção sanitárias para CIP requer cálculos dinâmicos de fluxo precisos. O sistema deve gerar velocidade de fluido CIP suficiente para abrir totalmente o mecanismo da válvula. Se o fluido de limpeza não conseguir desencaixar totalmente o disco ou esfera, os pontos de contato internos abrigarão bactérias. A prática padrão determina uma velocidade CIP mínima de 1,5 a 2,0 metros por segundo.
Geometrias autodrenantes são obrigatórias para compatibilidade CIP. O corpo da válvula não deve permitir a acumulação de fluido após a conclusão do ciclo de lavagem. Os engenheiros devem selecionar projetos excêntricos ou especificar ângulos de instalação exatos para eliminar todas as pernas mortas internas e garantir a drenagem completa por gravidade.
Pressão de Rachadura e Queda de Pressão (Cv)
A pressão de abertura determina a pressão mínima necessária para abrir a válvula. A força da mola deve corresponder aos requisitos do sistema para garantir um fluxo suave e um fechamento confiável. O valor correto de Cv ajuda a manter a capacidade de fluxo adequada, evita perda de pressão e evita que a válvula limite o desempenho do sistema.
Instalação vertical vs horizontal: como escolher
A direção de instalação afeta o desempenho e a drenagem da válvula. A instalação vertical permite que a gravidade ajude no fechamento da válvula, especialmente para válvulas de retenção de esfera. A instalação horizontal requer projetos de válvulas adequados, como estruturas assistidas por mola ou autodrenantes, para garantir uma operação confiável e evitar o acúmulo de fluido durante a limpeza.
Escolhendo os materiais e acabamento de superfície corretos
Requisitos de aço inoxidável 316L e acabamento de superfície
A seleção do material determina a vida útil da válvula. O aço inoxidável 316L padrão atende à maioria das aplicações de alimentos, bebidas e laticínios. No entanto, produtos químicos CIP altamente corrosivos, lamas abrasivas ou ambientes com alto teor de cloreto requerem ligas mais altas. Os engenheiros especificam AL-6XN ou Hastelloy C-22 para evitar corrosão sob tensão e corrosão sob tensão nesses ambientes agressivos.
O acabamento superficial impacta diretamente o controle microbiano. Os fabricantes medem a rugosidade da superfície em micropolegadas (µin) Ra. As aplicações padrão de alimentos e bebidas exigem um acabamento Ra de 32 µin. As aplicações farmacêuticas e de bioprocessamento exigem um acabamento mais rigoroso de 15-20 µin Ra. O eletropolimento reduz ainda mais a adesão bacteriana ao remover os picos microscópicos da superfície e criar uma camada passiva rica em cromo.
Como escolher o material correto de vedação da válvula
A seleção do elastômero correto evita a contaminação catastrófica do lote. O material de vedação deve resistir tanto ao meio do processo quanto aos produtos químicos agressivos usados durante os ciclos de limpeza.
Falta elasticidade; requer designs de assento específicos para vedar adequadamente.
Silicone
Produtos farmacêuticos de alta pureza, faixas de temperatura extremas.
Até 400°F (204°C)
Baixa resistência física ao rasgo; inadequado para pastas abrasivas.
Elastômeros incompatíveis apresentam graves riscos operacionais. Vedações incorretas irão inchar, degradar ou liberar partículas diretamente no produto final. Você deve avaliar a compatibilidade da vedação em relação às temperaturas máximas SIP e às concentrações máximas de produtos químicos CIP.
Padrões e certificações de válvulas de retenção sanitárias
Os componentes sanitários devem cumprir padrões rígidos para garantir a segurança e higiene do produto. Os padrões 3-A concentram-se na facilidade de limpeza e no design sanitário para aplicações em alimentos e laticínios, enquanto as diretrizes do EHEDG fornecem requisitos mais rigorosos para prevenir a contaminação bacteriana. Para aplicações farmacêuticas e de alta pureza, os materiais também devem atender aos requisitos FDA CFR Título 21 e USP Classe VI para garantir que as peças molhadas sejam seguras, não tóxicas e adequadas para produtos sensíveis.
Conclusão
Uma válvula de retenção higiênica funciona como uma proteção crítica para a esterilidade do processo e proteção de equipamentos caros. Especificar a válvula errada garante contaminação, quedas de pressão e falhas de manutenção. Siga uma lógica rigorosa de seleção com base nas características do meio, tamanho da linha, requisitos de fluxo e conformidade do material.
Siga estas próximas etapas práticas para proteger sua linha de processo:
Consulte um engenheiro de dimensionamento de válvulas dedicado para verificar os cálculos de velocidade do fluido e evitar vibrações.
Solicite e revise dados de curva de fluxo e gráficos de Cv para sua aplicação específica para garantir o dimensionamento adequado da bomba.
Verifique todos os relatórios de teste de materiais (MTRs) e certificados FDA/USP antes de autorizar a aquisição para garantir a conformidade.
Estabeleça um cronograma de manutenção preventiva com base em suas concentrações químicas CIP e ciclos térmicos SIP específicos.
Perguntas frequentes
P: Qual é a diferença entre uma válvula de retenção sanitária e uma válvula de retenção padrão?
R: As válvulas de retenção sanitárias apresentam um design sem fendas para evitar o crescimento bacteriano. Eles utilizam conexões sanitárias Tri-Clamp em vez de roscas. Suas superfícies internas são altamente polidas para valores específicos de Ra. Esses recursos garantem que a válvula possa ser totalmente limpa durante ciclos CIP automatizados, diferentemente das válvulas industriais padrão.
P: Uma válvula de retenção higiênica pode ser instalada horizontalmente?
R: Sim, mas com limitações estritas. As válvulas de disco com mola podem operar horizontalmente. No entanto, eles exigem designs de corpo excêntrico específicos ou ângulos de instalação precisos. Isso garante que a válvula seja totalmente autodrenante e evita o acúmulo de fluidos após os ciclos de limpeza.
P: Qual é a melhor válvula de retenção para fluidos viscosos como iogurte ou xarope?
R: As válvulas de retenção de esfera sanitária são a escolha ideal para fluidos viscosos. Eles apresentam um caminho de fluxo desobstruído que lida facilmente com meios espessos e partículas suspensas sem obstruir. Eles não possuem molas internas que possam reter laticínios pesados ou xaropes.
P: Como escolho a pressão de abertura correta para válvulas de retenção sanitárias para CIP?
R: Você deve equilibrar a tensão da mola. A mola deve ser forte o suficiente para fechar a válvula rapidamente contra o fluxo reverso. No entanto, deve ser leve o suficiente para permitir o fluxo direto total sem causar uma queda excessiva de pressão ou privar as bombas a jusante.
P: Por que minha válvula de retenção sanitária está vibrando?
R: A vibração geralmente ocorre quando a válvula é superdimensionada para a vazão do sistema ou a tensão da mola é muito alta. Isto evita que o disco interno assente firmemente na posição aberta, fazendo com que salte rapidamente no fluxo de fluido.
P: Com que frequência os elastômeros em uma válvula de retenção sanitária devem ser substituídos?
R: Os intervalos de substituição dependem inteiramente dos parâmetros do seu processo. As altas temperaturas SIP e os produtos químicos CIP agressivos degradam as vedações mais rapidamente. Você deve realizar inspeções de rotina durante o tempo de inatividade programado para determinar a taxa de desgaste e estabelecer um cronograma de substituição preventiva antes que ocorra uma falha.
