Estoque de bomba CIP autoescorvante CIP-B07 com grau 304
Descrição do produto
Descrição
| Conexões | Rosca, Braçadeira, Solda |
| Material | SS304,SS316L |
| operado | Manual, Pneumático |
| Tamanho de entrada/saída | 32-80MM |
| Padrão | 3A DIN SMS |
| Pressão máx.: | ＜3KW,[210-230V)(360-400V)50HZ](420V-460V,60HZ); ＞3KW,[(360-400V)(630-690V)50HZ](420V-460V,60HZ) |
| Altura máx. de sucção | 8 m/22 pés |
Formulários
A bomba é uma bomba autoescorvante de canal lateral assanitária, é adequada para processamento de alimentos, farmácia e indústria química.é especialmente projetada para bombear materiais contendo ar ou gás, podendo também ser utilizada para sucção negativa com escorvamento prévio, bem como com equipamentos de filtração.
Pode ser usado com vinho, óleo, xaropes, produtos voláteis como álcool, acetona e outros solventes, ou com produtos em temperaturas próximas ao ponto de ebulição.No entanto, o uso principal desta bomba é para retorno CIP.
Design e recursos

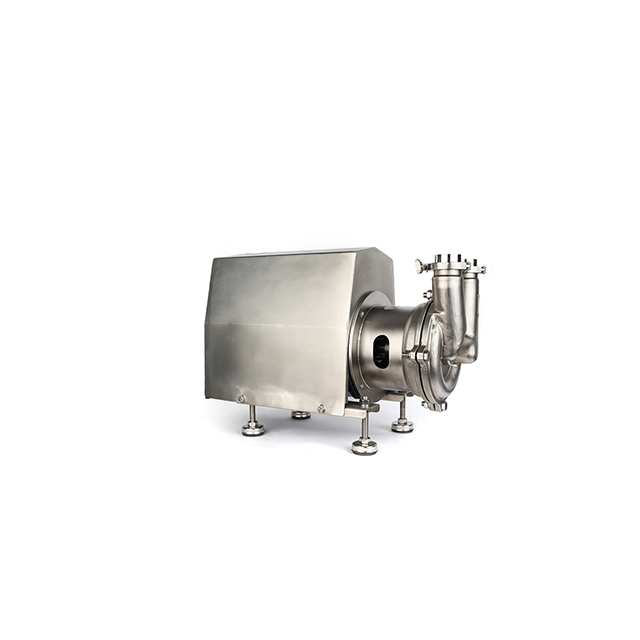

Esta bomba é composta de motor, eixo da bomba, camisa de fixação mecânica, selo mecânico sanitário, suporte de conexão, impulsor de placa traseira, carcaça da bomba, etc. É uma bomba de retorno especialmente projetada para CIP.Possui tampa protetora de aço inox utilizada para proteger o motor, e o equipamento é sustentado por quatro pés reguláveis.
O selo mecânico Signle é padrão, se você precisar de selo mecânico duplo, entre em contato conosco.
Parâmetros técnicos
Pressão máxima de entrada: 0,5 Mpa
Faixa de temperatura: -10℃ ~ 100℃
Velocidade: 2900rpm
Selo mecânico simples:
Pressão hidráulica: máx.0,1 mpa
geralmente serve para -10℃ ~ 100℃
Material
Partes de contato: AISI 316L ou AISI 304
Outras peças: AISI 304
O selo padrão para o cabeçote da bomba é de silicone, o selo mecânico é FRM. EPDM ou NBR é opcional
Tratamento de superfície:
Fora é jateamento em acabamento acetinado
Externo é polimento espelhado a 0,4um, ou jateamento em acabamento acetinado
Detalhes do produto
Princípio de trabalho
Método de instalação e local:
É muito necessário verificar o seguinte antes da instalação:
A unidade está em boas condições.
Se a fonte de alimentação no local é igual à potência nominal na placa de identificação do motor.
Se atende às condições ambientais (evite ambientes inflamáveis e explosivos ou ambientes de corrosão ácida).
Local de instalação:
A base de instalação da bomba geralmente deve ser nivelada e com solo reforçado o suficiente.Instale-o o mais longe possível na posição mais baixa do equipamento, ou seja, na posição de altura máxima do cabeçote.
Instalação de tubulação:
O diâmetro da bomba, do tubo e da entrada e saída da bomba deve ser o mesmo, e o diâmetro do tubo de entrada não deve ser muito pequeno.Quando o diâmetro do tubo for menor que o diâmetro da bomba, ajuste-o com um redutor excêntrico para encurtar o diâmetro do tubo e evitar a formação de vazamento de gás.O diâmetro do tubo de saída também não deve ser muito grande.Quando o diâmetro do tubo de saída for maior que a saída da bomba, tente estendê-lo.Distância da saída da bomba para evitar sobrecarga do motor da bomba.
Mostra do produto
Descrição do modelo do produto
