Filtro de saco de entrada lateral de aço inoxidável sanitário SS304 SS316L
O filtro de saco único Xusheng adota um novo sistema de filtragem. A cesta de metal dentro do filtro suporta o saco de filtro. O líquido flui para dentro e para fora após a filtração do saco. As impurezas ficam presas no saco.
O filtro Bag para Líquidos da Xusheng remove efetivamente sujeira, incrustações de tubos e outros contaminantes de líquidos de processo, como água, bebidas químicas e produtos petrolíferos. O filtro Bag pode ser usado com os sacos de tamanho padrão #1,#2,#3,#4 ou cesto perfurado como corante.Cestas revestidas de malha também estão disponíveis como um recurso opcional. A área de filtragem efetiva é bastante grande, alcançando um resultado de filtragem mais eficiente; É mais conveniente e rápido trocar a bolsa do filtro, portanto, para reduzir o custo operacional. diferentes ocasiões,
Recursos:
1. O filtro de bolsa tem grande capacidade de vazão, pequeno volume e capacidade de retenção de sujeira.
2. É conveniente e rápido substituir o saco do filtro, e o filtro não é limpo, economizando trabalho e tempo.
3. A taxa de vazamento lateral da bolsa do filtro é pequena, o que melhora muito a qualidade da filtragem.
4. O filtro de mangas pode suportar maior pressão de trabalho, baixa perda de pressão, baixo custo operacional e
efeito óbvio de economia de energia.
5. A precisão da filtração do saco de filtro foi melhorada continuamente e atingiu 0,5um.
6. O filtro de mangas tem uma ampla gama de aplicações, uso flexível e vários métodos de instalação.
Parâmetros de Operação
Pressão Máxima de Operação: ...150 PSI (10 Bar)
Temperatura Máxima de Operação: ...302ºF (150 ºC)
Tolerância de pressão na solda: ...0,85
Especificação técnica
1. Material: SS304, SS316L
2. Pressão do vaso de projeto: 6~10Bar (87PSI~150PSI)
3. Temperatura de operação: -4ºF~302ºF (-20°C~150°C)
4. Precisão de filtragem: 0,1-20um
5. Tipo de Saco de Filtro: 1#Saco, 2#Saco, 3#Saco, 4#Saco
6. Tipo de Fluxo: Entrada Lateral, Entrada Superior, S-Multi, B-Multi Bag Filter
7. Conexão: Tri-clamp, Flangeada, Roscada, União, Soldada
8. Dimensão de entrada/saída: 1', 1,5', 2', 2,5', 3', 3,5', 4'
9. Material da Junta: EPDM, Viton, Silicone, Buna
9. Acabamento de superfície: polimento de espelho, polimento elétrico, lavagem ácida, polimento fosco, polimento mecânico
10. Uso: Amplamente utilizado em Alimentos e Bebidas, Indústria Vinícola, Medicina, Indústria Química, Indústria Eletrônica e assim por diante.

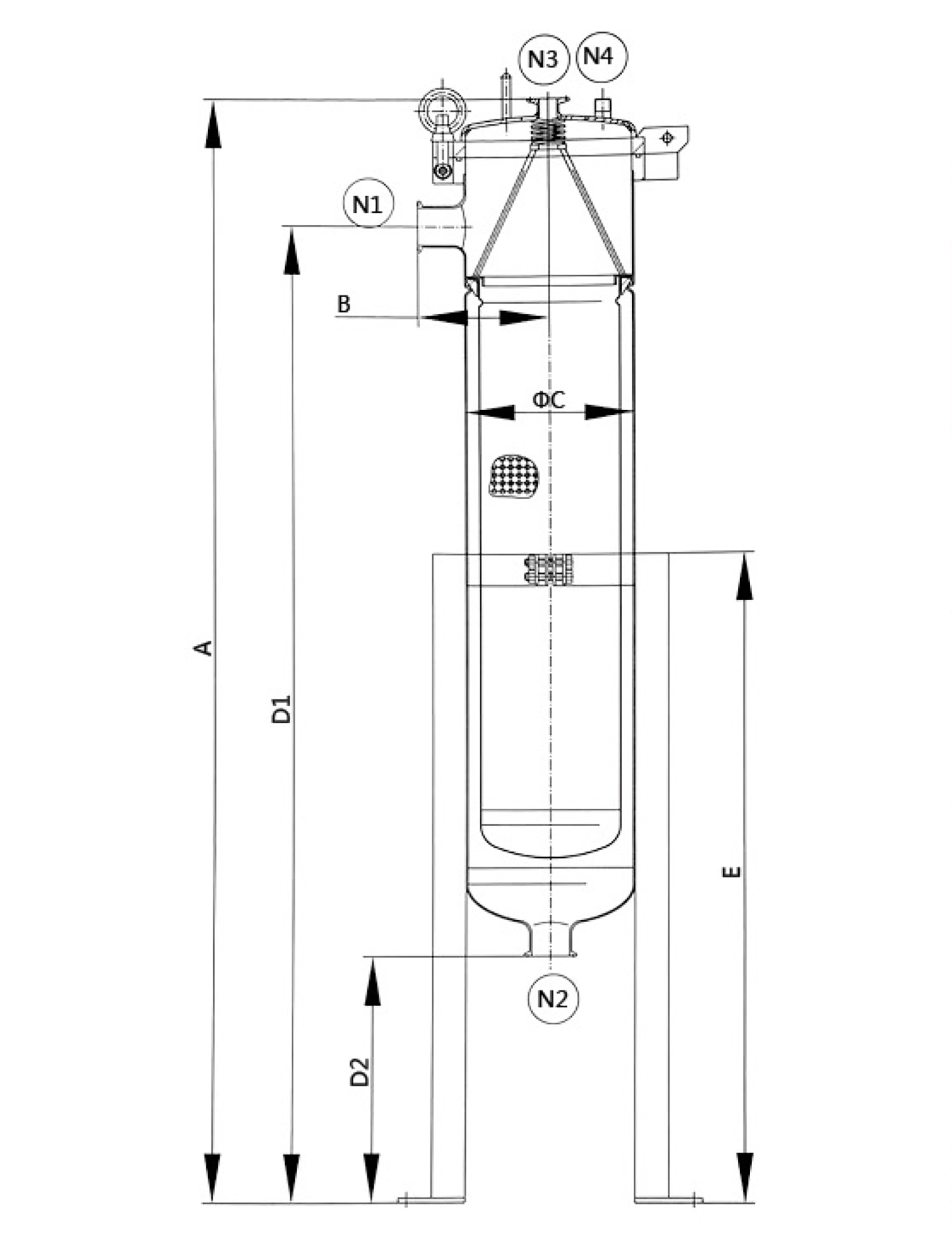

Estrutura para filtro de bolsa de entrada lateral de aço inoxidável sanitário SS304 SS316L
Parâmetros de dimensão
| S/N. | Descrição | Tampa plana (MM) |
| 1#Saco | 2#Saco | 3#Saco | 4#Saco |
| A | Altura total | 990 | 1365 | 525 | 635 |
| B | Distância da Entrada ao Centro | 147 | 147 | 92 | 92 |
| C | Diâmetro da casca | 204 | 204 | 114 | 114 |
| D1 | Altura da entrada ao solo | 835 | 1025 | 445 | 555 |
| D2 | Altura da entrada ao solo | 250 | 250 | 300 | 300 |
| N1/N2 | Entrada-Saída | 1,5'/2' | 1,5'/2' | 1,5'/2' | 1,5'/2' |
| E | Pés ajustáveis | 500 | 800 | 300 | 400 |
| Fluxo | máx.Fluxo m3/h | 20 | 40 | 6 | 12 |
Tabela de Seleção
| Quantidade de filtro de bolsa | Modelo de Filtro de Mangas | Tamanho do filtro de bolsa | Material da casca | Conexão de entrada | Anel-O |
| 1P | 1S=1#Saco | 180×430MM | SS304/SS316L | Braçadeira, Rosca, Flange, Solda | EPDM,FKM,Silicone,Buna |
| 1P=1PC | 2S=2#Saco | 180×810MM | SS304/SS316L | Braçadeira, Rosca, Flange, Solda | EPDM,FKM,Silicone,Buna |
| 3S=3#Saco | 105×230MM | SS304/SS316L | Braçadeira, Rosca, Flange, Solda | EPDM,FKM,Silicone,Buna |
| 4S=4#Saco | 105×380MM | SS304/SS316L | Braçadeira, Rosca, Flange, Solda | EPDM,FKM,Silicone,Buna |
Imagens detalhadas do filtro de saco de entrada lateral higiênica de aço inoxidável SS304 SS316L e filtro de saco de entrada superior
Mais fotos do filtro de bolsa de entrada lateral higiênica de aço inoxidável SS304 SS316L e filtro de bolsa de entrada superior
