Parâmetro principal
Taxa de fluxo | 0 a 100.000 litros por hora |
Modelo de filtro de mangas | 1#Saco, 2#Saco, 3#Saco, 4#Saco |
Peças de contato do material | SS304/SS316L (1.4301/1.4404) | Fornecido com Relatório de Inspeção de Material |
Material peças sem contato | SS304 (1.4301) |
Tipo e material da bolsa | Saco de sucção | Feito de tecidos não tecidos e
material absorvente de óleo, ambos filtram Tem função de absorção de óleo |
Saco de filtro de carvão ativado | Absorvendo efetivamente pigmento e cheiro |
Material de vedação | Silicone, EPDM, FKM, PTFE. Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600 |
Tamanho de malha | 3mesh a 400 mesh, 37micron a 6730micron, 0,037 mm a 6,730 mm |
Conexão | Solda de topo, braçadeira tripla, rosca macho, rosca macho fêmea, união, rosca de solda, flange |
Pressão operacional máxima | ≤10bar (145psi) |
Temperatura máxima de operação | 150 graus Celsius |
Precisão de polimento de cesta | Ra≤0,6um |
Tratamento de superfície externa | Ra≤0,8um |
Tratamento da superfície interna | Ra≤0,6um |
Tipo de Acabamento Polido | Polimento Mecânico, Eletrolítico, Jateamento de Areia |
Gerume | Um ano |
Apoiar | OEM, ODM é bem -vindo |
Aplicativo | Alimentos e bebidas, bebidas alcoólicas, indústria de laticínios, óleo comestível, tratamento de água, química fina, farmacêutica |
Características
1.O filtro de mangas tem grande capacidade de vazão, pequeno volume e capacidade de retenção de sujeira.
2.É conveniente e rápido substituir o saco de filtro, e o filtro não é limpo, economizando trabalho e tempo.
3.A taxa de vazamento lateral do saco de filtro é pequena, o que melhora muito a qualidade da filtração.
4.O filtro de mangas pode suportar maior pressão de trabalho, baixa perda de pressão, baixo custo operacional e óbvio efeito de economia de energia.
5. A precisão da filtragem do saco de filtro foi continuamente melhorada e atingiu 0,5um.
6.O filtro de mangas tem uma ampla gama de aplicações, uso flexível e vários métodos de instalação.
Especificação técnica
1. Material: SS304, SS316L
2. Pressão do vaso de projeto: 6~10Bar (87PSI~150PSI)
3. Temperatura de operação: -4ºF~302ºF (-20°C~150°C)
4. Precisão de filtragem: 0,1-20um
5. Tipo de saco de filtro: 1#Bag, 2#Bag, 3#Bag, 4#Bag

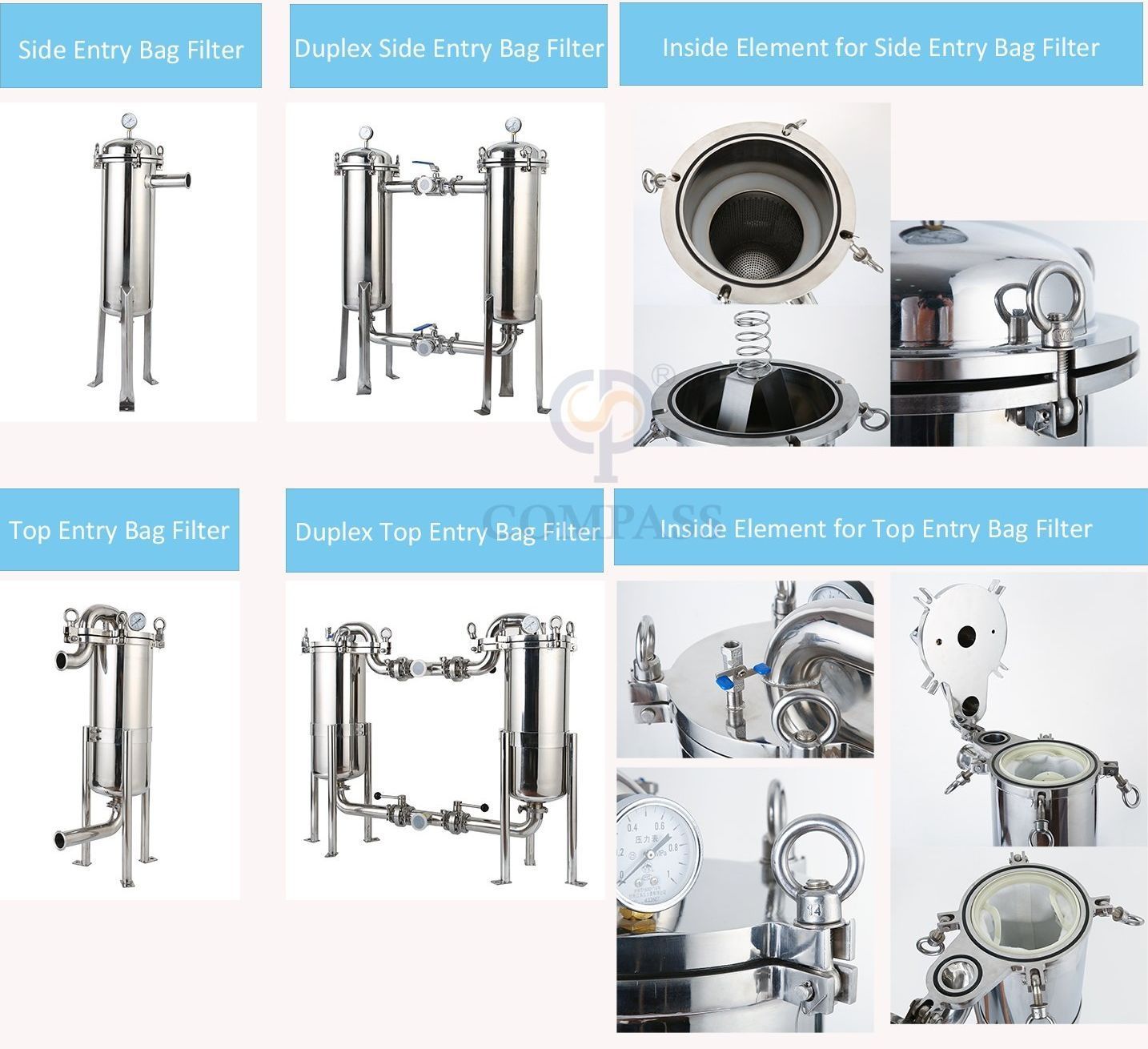

6. tipo de fluxo: entrada lateral, entrada superior, s-multi, filtro de saco b-multi
7. conexão: tri-clamped, flangeado, rosqueado, união, soldado
8. dimensão de entrada/saída: 1', 1.5', 2', 2.5', 3', 3.5', 4'
9. material da junta: epdm, viton, silicone, buna
9. acabamento de superfície: polonês de espelho, polonês elétrico, Lavagem ácida, polimento mate, polimento mecânico 10. Uso:
Amplamente
utilizado em alimentos e bebidas, indústria vinícola, medicina, indústria química, indústria eletrônica e assim por diante
.
Filtro de mangas - cesta de filtro de metal composto, uma nova geração de tubulação de filtro de cesta lançada no campo de elementos filtrantes, camada protetora de superfície de filtro, camada de filtro, camada de desvio e combinação de otimização de camada de aprimoramento através da tecnologia composta de alta temperatura a vácuo de última geração combinada em um, 'efeito de filtro durável e lavável' vantagens excepcionais. A estrutura tradicional da cesta do filtro é uma simples sobreposição da camada do filtro e da camada de aprimoramento por soldagem a ponto, é facilmente danificada, retrolavagem de intolerância, problemas de deterioração da precisão. Nossos clientes na seleção da cesta de filtro de metal são mais fáceis de limpar, o efeito de filtragem é mais estável e tem vida útil mais longa. Com esta tecnologia de filtragem, os clientes reduzem os custos operacionais, de manutenção e substituição da cesta do filtro, o mais importante é ter um processo de filtração estável e melhorar a qualidade do produto final.

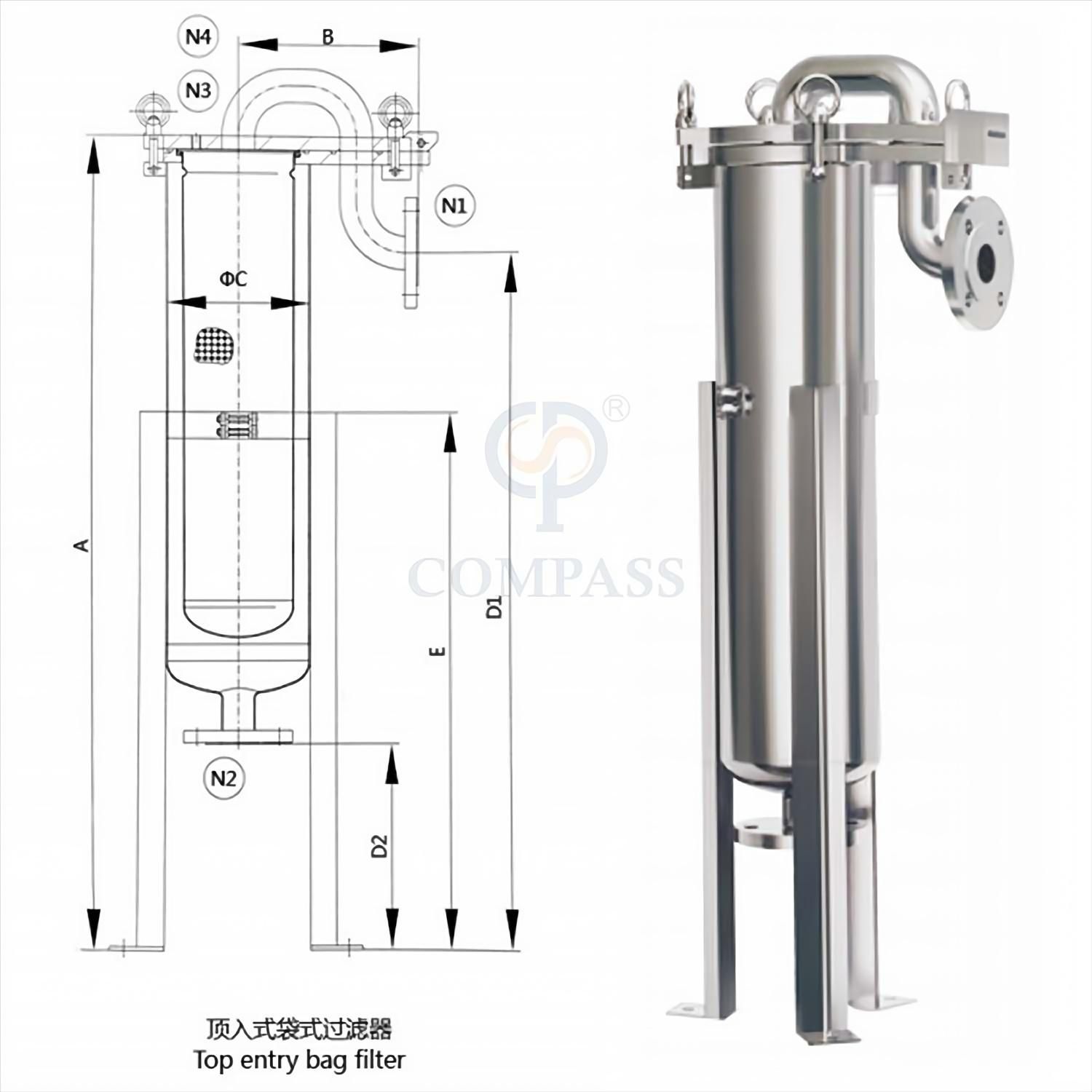

Parâmetros de dimensão
S/N. | Descrição | Capa (MM) |
1# Bolsa | 2# Bolsa |
A | Altura total | 790 | 1110 |
B | Distância da entrada ao centro | 275 |
C | Diâmetro da casca | Φ204 | Φ204 |
D1 | Altura da entrada ao solo | 620 | 940 |
D2 | Altura da entrada ao solo | 200 |
N1/N2 | Entrada-Saída | 1,5'ou 2' |
E | Pés ajustáveis | 550 | 700 |
Fluxo | Máx. Fluxo m3/h | 20 | 40 |
Tabela de seleção
Quantidade de filtro de mangas | Modelo de filtro de mangas | Tamanho do filtro de mangas | Material da casca | Conexão de entrada | Anel de vedação |
1P | 1S=1# Bolsa | 180×430MM | SS304/SS316L | Flange, Tri-clamp, Rosca | EPDM, PTFE, Vtion, Silicone |
1P=1PC | 2S=2# Saco | 180×810MM | SS304/SS316L | Flange, Tri-clamp, Rosca | EPDM, PTFE, Vtion, Silicone |
| 3S=3# Bolsa | 105×230MM | SS304/SS316L | Flange, Tri-clamp, Rosca | EPDM, PTFE, Vtion, Silicone |
| 4S=4# Bolsa | 105×380MM | SS304/SS316L | Flange, Tri-clamp, Rosca | EPDM, PTFE, Vtion, Silicone |
Como solicitar filtro de bolsa de entrada superior?
1. Qual material você precisa, como SS304 ou SS316L?
2. Quantas vazões, como 10.000 litros por hora?
3. Qual é o produto e a viscosidade dos produtos usados para filtro de mangas?
4. Qual conexão você precisa, como solda de topo, braçadeira tripla, rosca macho?
5. O que é mícron para bolsa?
