O gerenciamento de fluidos de processo em ambientes higiênicos não deixa margem para erros. Válvulas instaladas incorretamente causam contaminação cruzada, destroem bombas caras e forçam paradas operacionais massivas. Mesmo os componentes de qualidade premium falham, vazam ou abrigam bactérias se você calcular mal os parâmetros fundamentais de integração. A geometria da tubulação, a orientação espacial e o alinhamento do fluxo devem ser exatos. Você não pode consertar um layout arquitetônico ruim ou uma especificação incorreta da válvula com selante ou torque extra. Vemos instalações perderem milhares de galões de produtos simplesmente porque um empreiteiro ignorou a dinâmica dos fluidos durante a construção inicial.

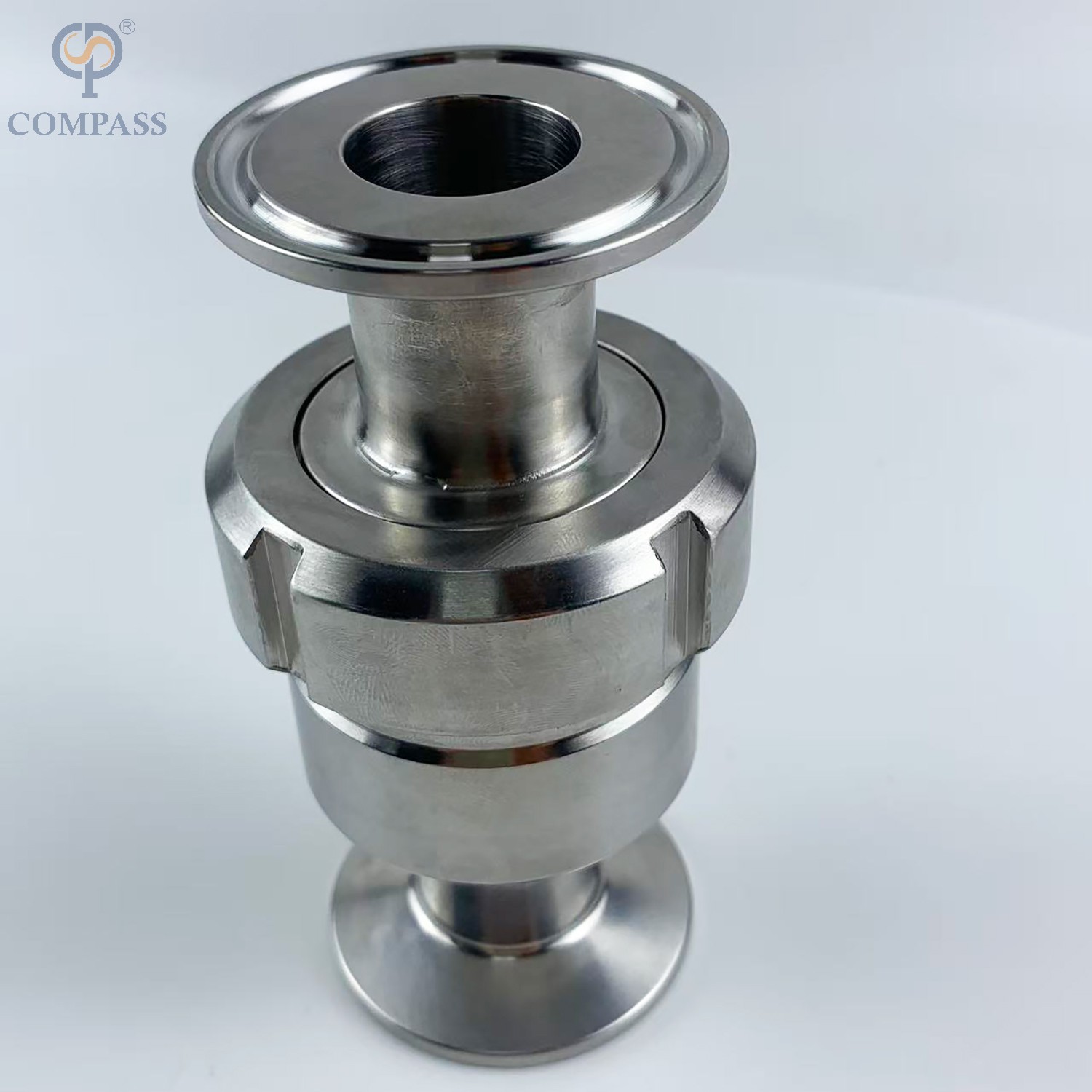

Este guia fornece uma estrutura técnica rigorosa para a execução de uma instalação impecável de válvula de retenção sanitária . Cobrimos regras de posicionamento exato, verificação de direção de fluxo e estratégias de mitigação para riscos comuns de implantação. Você aprenderá como alinhar a mecânica da válvula com o seu sistema, garantindo confiabilidade a longo prazo e passando na sua próxima auditoria higiênica sem problemas.
Geometria rigorosa da tubulação: O desempenho ideal requer um trecho de tubo reto mínimo de 5 diâmetros de tubo a montante e 10 a 15 diâmetros a jusante para minimizar a turbulência e evitar desgaste prematuro.
A orientação determina a drenagem: As instalações horizontais e verticais exigem projetos de válvula específicos (por exemplo, excêntrica versus concêntrica) para garantir linhas totalmente autodrenantes e conformidade com os protocolos CIP/SIP.
Posicionamento estratégico da bomba: As válvulas de retenção devem ser instaladas no lado de descarga da bomba, posicionadas cuidadosamente entre a bomba e a válvula de isolamento (parada) para proteger o equipamento contra refluxo e golpe de aríete.
Integridade do elastômero: O torque excessivo das conexões sanitárias durante a instalação causa a extrusão do elastômero, comprometendo tanto a vedação higiênica quanto a função mecânica da válvula.
Índice
As técnicas de instalação física não conseguem superar as limitações de uma válvula especificada incorretamente. Você deve avaliar todo o circuito hidráulico antes de montar qualquer ferragem. A prontidão do sistema envolve a confirmação de que a válvula escolhida corresponde à dinâmica precisa dos fluidos, às classificações de pressão e aos padrões de higiene da linha de processo. Ignorar esta avaliação garante falha mecânica prematura.
Você deve compreender o estado mecânico padrão desses componentes antes de colocar uma chave inglesa neles. de alta qualidade As válvulas de retenção sanitárias operam na posição “normalmente fechada”. Uma mola projetada com precisão mantém o disco interno firmemente contra a superfície de assentamento. Esta vedação elastomérica totalmente assentada evita o fluxo bidirecional em condições de repouso. A válvula permanece fechada até que a pressão do fluido a montante supere a tensão interna da mola. Esta linha de base mecânica garante que o refluxo seja interrompido instantaneamente quando o impulso do fluido para frente cessa.
Se você instalar uma válvula sem entender esse mecanismo de mola, você corre o risco de parar suas bombas. A tensão da mola deve ser verificada fisicamente em relação à folha de especificações do fabricante antes da válvula entrar na rede de tubulação.
Combinar a pressão de abertura da válvula com as capacidades hidráulicas do sistema é um requisito difícil. A pressão de abertura é a pressão mínima exata a montante necessária para desencaixar o disco e iniciar o fluxo direto. Se a pressão de fissura especificada for muito alta para a bomba de processo, a válvula não abrirá totalmente. Essa restrição causa quedas excessivas de pressão, deixa o equipamento downstream e limita severamente a eficiência do processo.
Por outro lado, se a vazão for insuficiente para manter o disco totalmente pressionado, a válvula irá vibrar. A vibração ocorre quando o disco salta rapidamente contra a sede. Este impacto contínuo destrói a vedação elastomérica, gera contaminação por partículas e leva à falha mecânica em poucos dias. Você deve calcular as vazões mínima e máxima do seu circuito e selecionar uma tensão de mola que acomode ambos os extremos suavemente.
A auditoria dos componentes da válvula antes da instalação evita falhas de conformidade durante as inspeções das instalações. As linhas de processamento higiênico exigem adesão estrita aos padrões regulatórios. Você deve verificar se o corpo da válvula é construído em uma única peça de aço inoxidável de alta qualidade, normalmente 316L. A construção em peça única elimina fendas internas onde as bactérias se multiplicam. O acabamento da superfície interna também deve atender às médias de rugosidade específicas, normalmente Ra 15 a Ra 32 micropolegadas, para evitar adesão microbiana.
As vedações elastoméricas exigem um exame minucioso igual. Os elastômeros escolhidos devem ser quimicamente compatíveis tanto com o fluido do processo quanto com os produtos químicos de limpeza agressivos usados durante os protocolos CIP. Verifique se todos os materiais molhados possuem as certificações necessárias antes de autorizar a instalação.
Material Elastômero | Limite de temperatura | Compatibilidade Química | Aplicação de campo comum |
|---|---|---|---|
EPDM | Até 275°F (135°C) | Excelente para vapor, água e ácidos diluídos. Pobre com óleos. | Linhas padrão de laticínios e bebidas, rotina CIP/SIP. |
FKM (Viton) | Até 400°F (204°C) | Excelente para óleos, combustíveis e ácidos fortes. Fraco com vapor. | Processamento de óleo em alta temperatura, dosagem química agressiva. |
Silicone | Até 450°F (232°C) | Bom para altas temperaturas e fluidos puros. Fraca resistência à abrasão. | Sistemas farmacêuticos de água pura (WFI). |
PTFE (Teflon) | Até 500°F (260°C) | Universalmente resistente a quase todos os produtos químicos industriais. | Linhas de fabricação API altamente agressivas. |
Alinhar a mecânica da válvula com a dinâmica do fluxo do sistema é a fase mais crítica da implantação. As válvulas de retenção são dispositivos estritamente unidirecionais. Sua geometria interna permite a passagem do fluido em uma direção específica enquanto bloqueia todo o momento reverso. O alinhamento incorreto do fluxo neutraliza completamente a finalidade da válvula e introduz graves riscos operacionais.
A direção correta do fluxo é essencial para o desempenho da válvula de retenção sanitária. Os instaladores devem traçar o caminho do fluxo da bomba até o sistema de processamento e confirmar a direção da válvula antes da instalação final. A seta no corpo da válvula deve apontar na direção do fluxo a jusante.
As principais etapas de verificação incluem:
Identifique a bomba ou fonte de pressão.
Siga a rota do tubo até o ponto de instalação.
Verifique a seta de fluxo no corpo da válvula.
Certifique-se de que a seta corresponda à direção real do fluxo do processo.
Faça uma inspeção final antes de apertar a conexão.
A direção da válvula deve sempre corresponder ao desenho P&ID aprovado. A seta no corpo da válvula mostra a direção de fluxo permitida, enquanto o P&ID define o layout do processo pretendido. Antes da inicialização, verifique se a direção da tubulação, a seta da válvula e os documentos de engenharia são consistentes para evitar erros de instalação.
Instalar uma válvula de retenção sanitária na direção errada pode bloquear o fluxo do fluido e interromper o processo de produção. Também pode criar áreas de fluidos retidos que aumentam os riscos de contaminação. A instalação incorreta pode causar pressão excessiva nas bombas e outros equipamentos, causando danos à vedação, superaquecimento e paradas inesperadas.

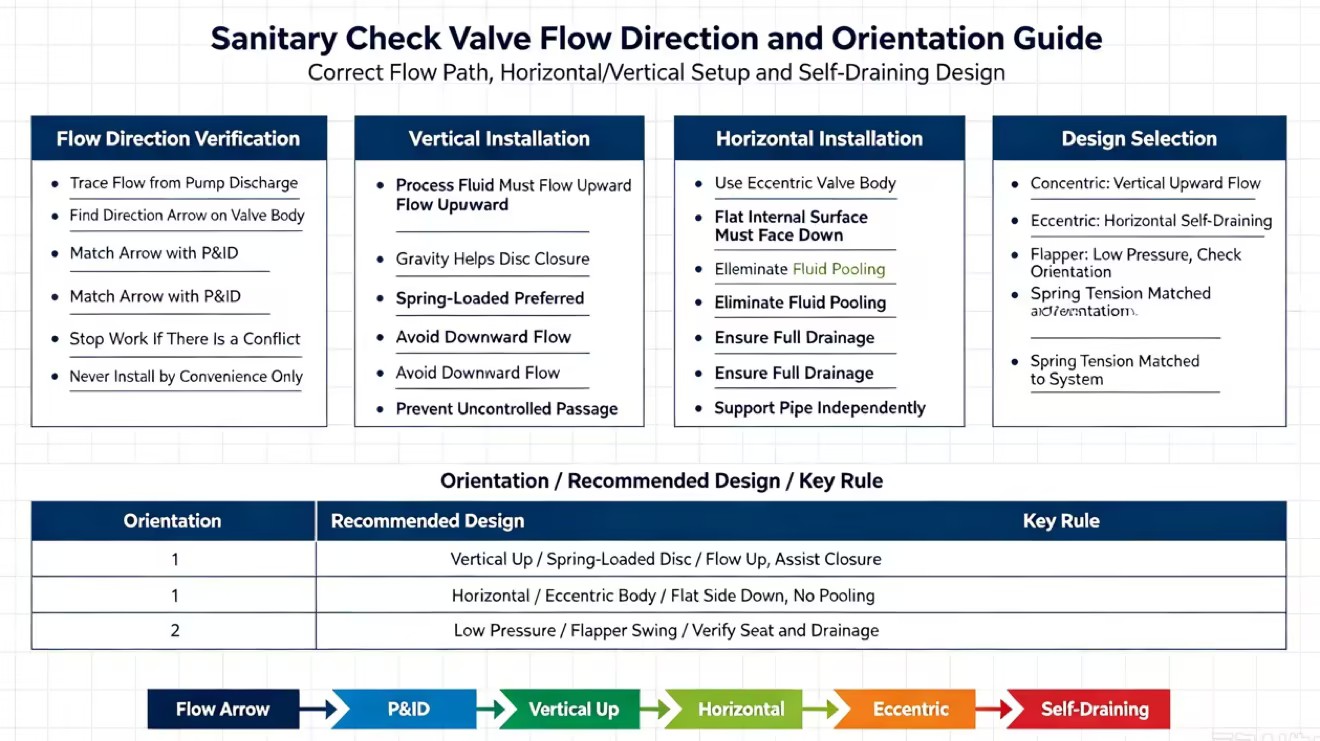

A orientação espacial afeta diretamente a funcionalidade da válvula, a compatibilidade do projeto de fechamento e a conformidade higiênica. A posição física da válvula dentro da rede de tubulação determina como a gravidade interage com a mecânica interna. Você deve selecionar arquiteturas de válvula específicas com base no fato de a tubulação funcionar horizontalmente ou verticalmente.
A orientação da tubulação determina como o fluido é drenado durante os ciclos de limpeza. Os sistemas higiênicos devem ser totalmente autodrenantes para evitar acúmulo de fluidos. O fluido retido leva ao crescimento microbiano e à contaminação cruzada entre lotes de produtos. A geometria interna da válvula de retenção deve facilitar a drenagem completa independentemente da sua orientação espacial.
Tipo de projeto | Melhor Orientação | Característica de drenagem | Uso de campo primário |
|---|---|---|---|
Mola concêntrica | Vertical (fluxo ascendente) | Drena diretamente para baixo através do eixo central. | Risers de descarga de bombas, linhas de transferência verticais. |
Excêntrico com mola | Horizontal | O fundo plano alinha-se com a inversão do tubo para eliminar o acúmulo. | Longas execuções de processos horizontais, linhas de retorno CIP. |
Flapper / Balanço de Gravidade | Horizontal ou Vertical | Depende da gravidade; propenso a acumular se não estiver inclinado corretamente. | Sistemas de baixa pressão onde a resistência da mola é inaceitável. |
A instalação de válvulas de retenção em linhas verticais requer uma consideração cuidadosa da gravidade. Nas orientações verticais, o fluido do processo deve fluir para cima. O fluxo descendente em uma linha vertical contendo uma válvula de retenção é altamente desencorajado. A gravidade abre o disco em um cenário de fluxo descendente, anulando totalmente o mecanismo de verificação e permitindo a passagem descontrolada do fluido.
Quando o fluido flui para cima, a gravidade puxa constantemente o disco interno para baixo, auxiliando a mola no assentamento da válvula. Esta assistência gravitacional significa que a válvula fechará mais rapidamente quando o fluxo direto parar. Os discos carregados por mola são fortemente preferidos às verificações de oscilação em alinhamentos verticais. As verificações de balanço são propensas a batidas violentas quando a gravidade acelera a pesada aba contra o assento. Um disco calibrado com mola fornece um fechamento controlado e amortecido, evitando o golpe de aríete e garantindo uma vedação hermética.
As colocações horizontais apresentam desafios higiénicos únicos. As válvulas de retenção concêntricas padrão apresentam um design interno simétrico. Quando instalada horizontalmente, a seção inferior do corpo da válvula mergulha abaixo da inversão inferior da tubulação adjacente. Isso cria uma pequena bacia onde os fluidos do processo e os produtos químicos de limpeza inevitavelmente se acumulam.
Para garantir capacidades de autodrenagem em linhas horizontais, você deve utilizar projetos de válvula excêntrica. As válvulas excêntricas apresentam corpo assimétrico onde a superfície interna inferior permanece perfeitamente nivelada com o tubo de conexão. O posicionamento rotacional adequado é fundamental durante a instalação. O lado plano da válvula excêntrica deve estar perfeitamente orientado para baixo. Este alinhamento elimina todas as áreas de acúmulo, garantindo que o mecanismo de fechamento interno não obstrua o caminho inferior do fluxo durante a drenagem por gravidade ou processos CIP.
O layout arquitetônico da tubulação circundante influencia fortemente a longevidade da válvula. A dinâmica dos fluidos determina que as válvulas operem melhor em condições de fluxo laminar e suave. Turbulência, redemoinhos e flutuações de pressão degradam os componentes internos e comprometem o mecanismo de vedação. A otimização da geometria da tubulação requer o equilíbrio das restrições espaciais com regras rígidas de dinâmica de fluidos.
Um layout adequado da tubulação ajuda a manter o fluxo de fluido estável e protege o desempenho da válvula de retenção sanitária. Muitos cotovelos, redutores ou conexões perto da válvula podem criar turbulência, causando movimento instável do disco, desgaste mais rápido e possíveis danos à vedação. Um layout bem projetado deve equilibrar as limitações de espaço com um fluxo de fluido suave e confiável.
Seções de tubo reto ajudam a reduzir a turbulência e melhoram a estabilidade da válvula. Uma diretriz comum é fornecer cerca de 5 diâmetros de tubo (5D) de tubo reto antes da válvula e 10–15 diâmetros de tubo (10–15D) depois da válvula. Isto permite que o fluxo se estabilize, reduz as flutuações de pressão e ajuda a prolongar a vida útil dos componentes internos da válvula.
Uma válvula de retenção deve ser instalada no lado de descarga da bomba para evitar fluxo reverso quando a bomba parar. A válvula normalmente é colocada entre a bomba e a válvula de isolamento a jusante, permitindo uma manutenção mais segura e reduzindo o risco de picos de pressão que podem danificar a bomba ou o sistema de tubulação.
A instalação adequada deve incluir espaço suficiente para inspeção, limpeza e manutenção. Os técnicos precisam de fácil acesso a braçadeiras, ferramentas e componentes de válvulas durante a manutenção. Evite colocar obstáculos ao redor da válvula e certifique-se de que as conexões estejam posicionadas para operação segura e manutenção rápida.
Mesmo com geometria de tubulação ideal, erros de execução durante o processo de instalação física prejudicam a integridade do sistema. Erros frequentes de instalação comprometem a higiene, a segurança e a confiabilidade. A identificação desses riscos de implementação permite aplicar soluções viáveis e manter estrita conformidade regulatória.
A instalação da válvula sanitária requer um manuseio cuidadoso para manter um caminho de fluxo limpo e confiável. Ferramentas incorretas, montagem apressada ou métodos de instalação inadequados podem criar vazamentos, riscos de contaminação e falha prematura do equipamento. O treinamento adequado, as ferramentas corretas e o cumprimento das diretrizes do fabricante são essenciais para um desempenho confiável.
O aperto excessivo das conexões Tri-Clamp pode danificar a junta e afetar o desempenho da válvula. A pressão excessiva pode forçar a junta no caminho do fluxo, criando áreas onde partículas e bactérias podem se acumular. Também pode reduzir o desempenho da vedação e causar vazamentos futuros. Siga sempre o valor de torque recomendado para manter uma conexão segura e higiênica.
As válvulas de retenção sanitárias devem ser instaladas corretamente para suportar processos eficazes de limpeza CIP e SIP. Se o fluxo de limpeza for muito baixo, a válvula poderá não abrir totalmente, impedindo que os fluidos de limpeza alcancem todas as superfícies internas. Manter uma velocidade de fluxo suficiente ajuda a remover resíduos, reduzir riscos de contaminação e garantir uma operação higiênica confiável.
A mola dentro de uma válvula de retenção sanitária deve corresponder às condições de fluxo do sistema. Uma mola muito forte pode restringir o fluxo e causar vibração da válvula, enquanto uma mola muito fraca pode atrasar o fechamento e criar golpe de aríete. A seleção da pressão correta da mola garante abertura suave, fechamento rápido e confiabilidade da válvula a longo prazo.
Sintoma | Causa provável | Estratégia de Mitigação de Campo |
|---|---|---|
Chocalho alto ou zumbido durante o fluxo. | Vibração da válvula devido a mola superdimensionada ou baixa vazão. | Substitua a mola por uma classificação de pressão de trinca mais baixa. |
Estrondo violento quando a bomba é desligada. | Golpe de aríete devido ao fechamento retardado (mola muito fraca). | Instale uma mola mais rígida para garantir um assentamento mais rápido. |
Agrupamento persistente em linha horizontal. | Válvula concêntrica usada em vez de projeto excêntrico. | Substitua pela válvula excêntrica e alinhe o lado plano voltado para baixo. |
Vazamento na conexão tri-clamp. | Braçadeira com torque excessivo causando extrusão/falha da junta. | Substitua a junta e aperte de acordo com as especificações exatas de torque do fabricante. |
A instalação física marca o fim da montagem, mas não o início da produção. A transição da instalação para uma operação ativa e compatível exige testes rigorosos. Você deve validar a integridade mecânica das vedações e garantir que todo o conjunto atenda aos rígidos padrões sanitários antes de introduzir o fluido do processo.
Antes de iniciar a produção completa, o sistema deve passar por uma sequência de inicialização controlada. Isto envolve a introdução lenta de fluido para verificar se a válvula abre suavemente na pressão de abertura calculada. Os técnicos devem monitorar a linha em busca de vibrações anormais, ruídos ou quedas de pressão inesperadas. Esta transição controlada permite pequenos ajustes antes que o sistema seja submetido ao estresse operacional máximo.
Confirmar a integridade da vedação elastomérica é fundamental. O teste hidrostático é o procedimento padrão para verificação da sede. O sistema é abastecido com água purificada e pressurizado a um nível ligeiramente acima das condições normais de operação. Os inspetores monitoram o lado a jusante da válvula de retenção fechada para detectar qualquer desvio de fluido. Uma vedação perfeita manterá a pressão indefinidamente sem uma única gota de vazamento.
Alternativamente, testes de ar de baixa pressão podem ser utilizados. Ar limpo e seco é introduzido a montante da válvula fechada. Um fluido especializado para detecção de vazamentos é aplicado nas conexões a jusante. Qualquer bolha indica uma vedação comprometida ou um disco assentado incorretamente. Ambos os métodos garantem que a válvula funcionará de forma confiável sob pressões operacionais reais.
As auditorias regulatórias exigem provas abrangentes de conformidade. A instalação física só é válida se for respaldada por um registro ininterrupto de papel. Os gerentes das instalações devem registrar todos os parâmetros da instalação, incluindo os valores de torque específicos aplicados aos tri-clamps e a direção do fluxo verificada.
Os certificados de material do corpo em aço inoxidável e das vedações elastoméricas devem ser arquivados. Os resultados dos testes das fases de validação hidrostática ou de ar devem ser formalmente registrados e assinados pelo engenheiro supervisor. Esta documentação meticulosa é obrigatória para satisfazer auditorias rigorosas de conformidade com 3-A, EHEDG ou FDA, comprovando que o sistema foi construído e testado de acordo com os mais altos padrões de higiene.
Para garantir uma implantação bem-sucedida e manter uma conformidade higiênica rigorosa, execute imediatamente as seguintes ações:
Revise seus P&IDs atuais para confirmar se o caminho de fluxo pretendido corresponde ao layout físico da tubulação antes de fazer qualquer corte.
Audite os locais de instalação propostos com uma fita métrica para verificar se você tem espaço suficiente para as execuções retas 5D upstream e 10-15D downstream necessárias.
Calcule as taxas de fluxo mínima e máxima do sistema para garantir que elas estejam alinhadas com a pressão de abertura específica da válvula, evitando trepidação e golpe de aríete.
Consulte um especialista em válvulas sanitárias para verificar a compatibilidade química do elastômero e as especificações de tensão da mola antes de finalizar a aquisição.
R: Sim, podem ser instalados verticalmente, desde que o fluxo do fluido seja direcionado para cima. A tensão da mola e o design do fechamento devem ser calibrados especificamente para levar em conta a ação contínua da gravidade no disco interno, garantindo que ele abra suavemente e feche com segurança sem bater.
R: O padrão da indústria exige um mínimo de 5 diâmetros de tubo reto a montante da válvula. Além disso, são necessários 10 a 15 diâmetros de tubo reto a jusante. Esta geometria garante fluxo laminar, evita vibração do disco e prolonga a vida útil do componente.
R: Uma válvula de retenção deve sempre ser instalada no lado de descarga da bomba. Deve ser posicionado cuidadosamente entre o bocal de descarga da bomba e a válvula de isolamento a jusante para proteger a bomba da contrapressão e permitir um isolamento seguro para manutenção.
R: Instalar a válvula ao contrário bloqueia completamente o fluxo pretendido do sistema. Isso cria uma perna morta imediata, retém o fluido e causa rápida sobrepressurização a montante. Isso causará bombas mortas, potencialmente levando a vedações estouradas, fluido fervido e falha mecânica catastrófica em minutos.
R: As linhas horizontais requerem o uso de projetos de válvula excêntrica. A válvula deve estar alinhada rotacionalmente para que sua superfície interna plana fique perfeitamente posicionada na parte inferior. Este alinhamento nivelado elimina todas as áreas de acúmulo, permitindo que o fluido seja completamente drenado durante os ciclos de gravidade ou CIP.
R: Embora as pressões de fissura comuns variem de 0,5 a 2 psi, não existe um padrão universal. A pressão de fissura deve ser especificamente compatível com as capacidades hidráulicas exclusivas do seu sistema para garantir que a bomba do processo possa abrir totalmente a válvula sem causar vibração ou quedas excessivas de pressão.
