Esta passagem concentra-se na definição, aplicação, tipos e características deVálvulas de borboleta.
1. Definição de válvulas de borboleta
2. Aplicação comum de válvulas de borboleta
3. Válvulas de borboleta Tipos de corpo
4. Diferenças entre válvulas de borboleta e válvulas do globo

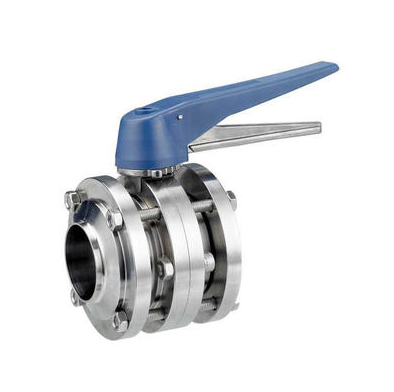

1. Definição de válvulas de borboleta
As válvulas são usadas para isolar ou regular o fluxo de fluido, no qual um membro de fechamento em forma de disco é girado por um ângulo de 90 graus ou menos para abrir ou fechar ou ajustar o fluxo.
2. Aplicação comum de válvulas de borboleta
As válvulas sanitárias são feitas de aço inoxidável com boa resistência à corrosão, para que sejam usados nas indústrias farmacêutica, química e de alimentos, que possuem altos requisitos para os materiais de ferramentas.
3. Válvulas de borboleta Tipos de corpo
Válvula de borboleta tipo wafer
É a versão mais econômica e é imprensada entre duas flanges de tubo e os parafusos de flange cercam o corpo da válvula. Os flanges do tubo são conectados através de parafusos longos que atravessam todo o corpo da válvula. Este tipo de conexão é projetado para vedação contra pressões diferenciais bidirecionais e para evitar o fluxo atrasado em sistemas projetados para o fluxo universal.
Válvula de borboleta tipo lug
Tem lutes roscados fora do corpo da válvula. Dois conjuntos de parafusos conectam flanges de tubo a cada lado das inserções do parafuso sem nozes. Este design permite a desconexão de um lado sem afetar o outro para o serviço sem saída. Estilo de luto que eles usaram em serviço sem saída geralmente têm uma classificação de pressão menor.
Ao contrário das válvulas de borboleta de estilo de lua, as válvulas de borboleta estilo Wafer não podem ser usadas como fins de tubo ou serviço final de linha. A linha inteira deve ser desligada se ambos os lados da válvula exigir manutenção. As válvulas de estilo de bolacha são fabricadas para serem compatíveis com a atuação pneumática ou elétrica.
4. Diferenças entre válvulas de borboleta e válvulas do globo
Definição de válvulas de globo
Uma válvula de globo, diferente da válvula de esfera, é um tipo de válvula usado para regulação de fluxo em um pipeline, consistindo de um elemento de plugue ou disco móvel e um assento de anel estacionário em um corpo geralmente esférico. É uma válvula de movimento linear usada para parar, iniciar e regular o fluxo de fluido. O disco da válvula do globo pode ser removido inteiramente do caminho do fluxo, ou pode fechar completamente o caminho do fluxo. Durante a abertura e fechamento da válvula, o disco se move perpendicularmente ao assento.
Devido a diferentes construções, os dois tipos de válvulas têm várias diferenças:
Diferentes maneiras de abrir e fechar
Válvula do Globo: As peças de abertura e fechamento são discos em forma de pluges, a superfície de vedação é plana ou cônica, e o disco se move em linha reta ao longo da linha central do fluido.
Válvula de borboleta: A parte de abertura e fechamento é uma placa de borboleta em forma de disco, que gira em torno de seu próprio eixo no corpo da válvula.
Portanto, a válvula global só pode ser totalmente aberta ou totalmente fechada, e o fluxo não pode ser ajustado. A válvula de borboleta pode controlar a taxa de fluxo, por isso é mais flexível.
Características diferentes
Válvula de globo: O curso de abertura ou fechamento do caule é relativamente curto, e a função de desligamento é muito confiável. Como a mudança da abertura do assento da válvula é proporcional ao curso de disco, é muito adequado para ajuste de fluxo.
Valor da borboleta: apresenta estrutura simples, tamanho pequeno, peso leve, baixo consumo de material, pequeno tamanho de instalação, velocidade de comutação rápida, rotação recíproca de 90 graus e pequeno torque de condução e outros. Eles são usados para cortar, conectar e ajustar a mídia no pipeline. Eles têm boas características de controle de fluido e desempenho de vedação.
Diferentes princípios de trabalho
Válvula de globo: O princípio de fechamento da válvula de parada é tornar a superfície de vedação de disco e assento de perto pela pressão da haste da válvula para evitar o fluxo de meio.
Válvula de borboleta: uma válvula que abre, fecha ou regula o fluxo de meio reciprocando cerca de 90 graus com partes de abertura e fechamento do tipo de disco. Não tem apenas estrutura simples, volume pequeno, peso leve, menor consumo de material, pequeno tamanho de instalação, Pequeno momento de condução, operação simples e rápida, mas também tem boa função de regulação de fluxo e características de vedação.
Além dos produtos introduzidos neste artigo, a indústria de máquinas de Wenzhou Xusheng também pode fornecer uma ampla gama de produtos, como válvulas de entrada, válvulas anti-misturadas, válvulas de alívio de pressão, válvulas manuais e pneumáticas de borboleta, válvulas de cheque, válvulas de diafragma, válvulas de esferas , encaixes de tubos, bem tampas, bombas, oleodutos, tubos de água e muito mais. Se você precisar de mais informações sobre nossos produtos, não hesite em nos contatar.
