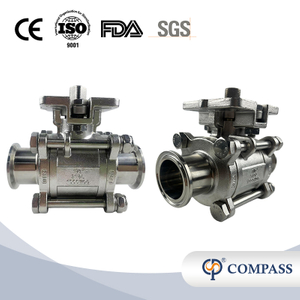

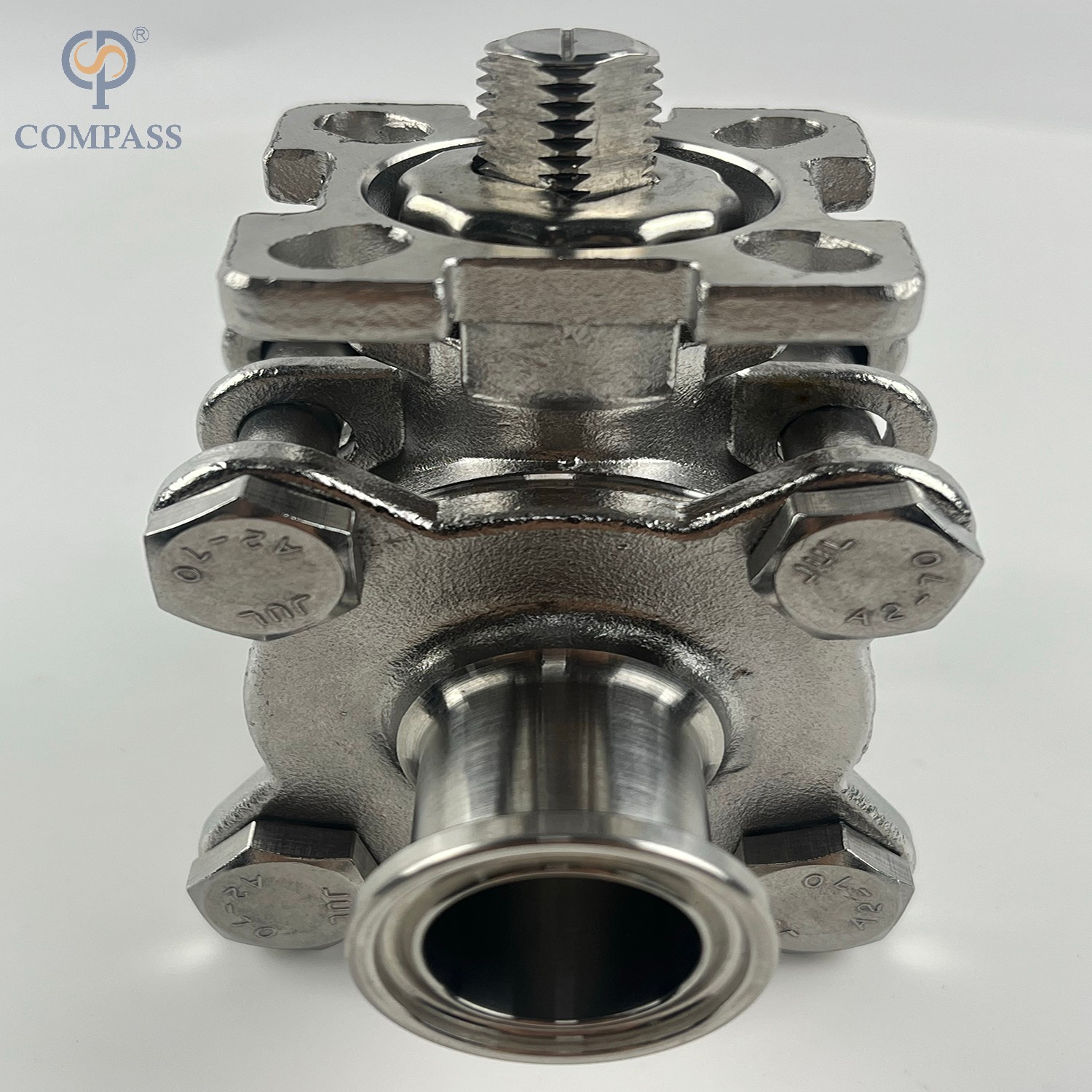

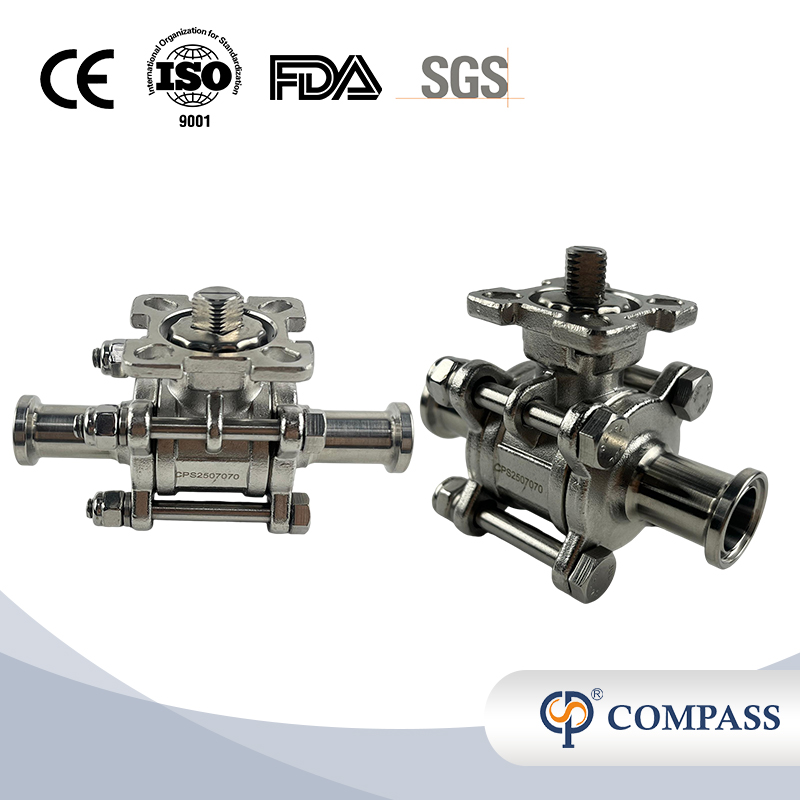

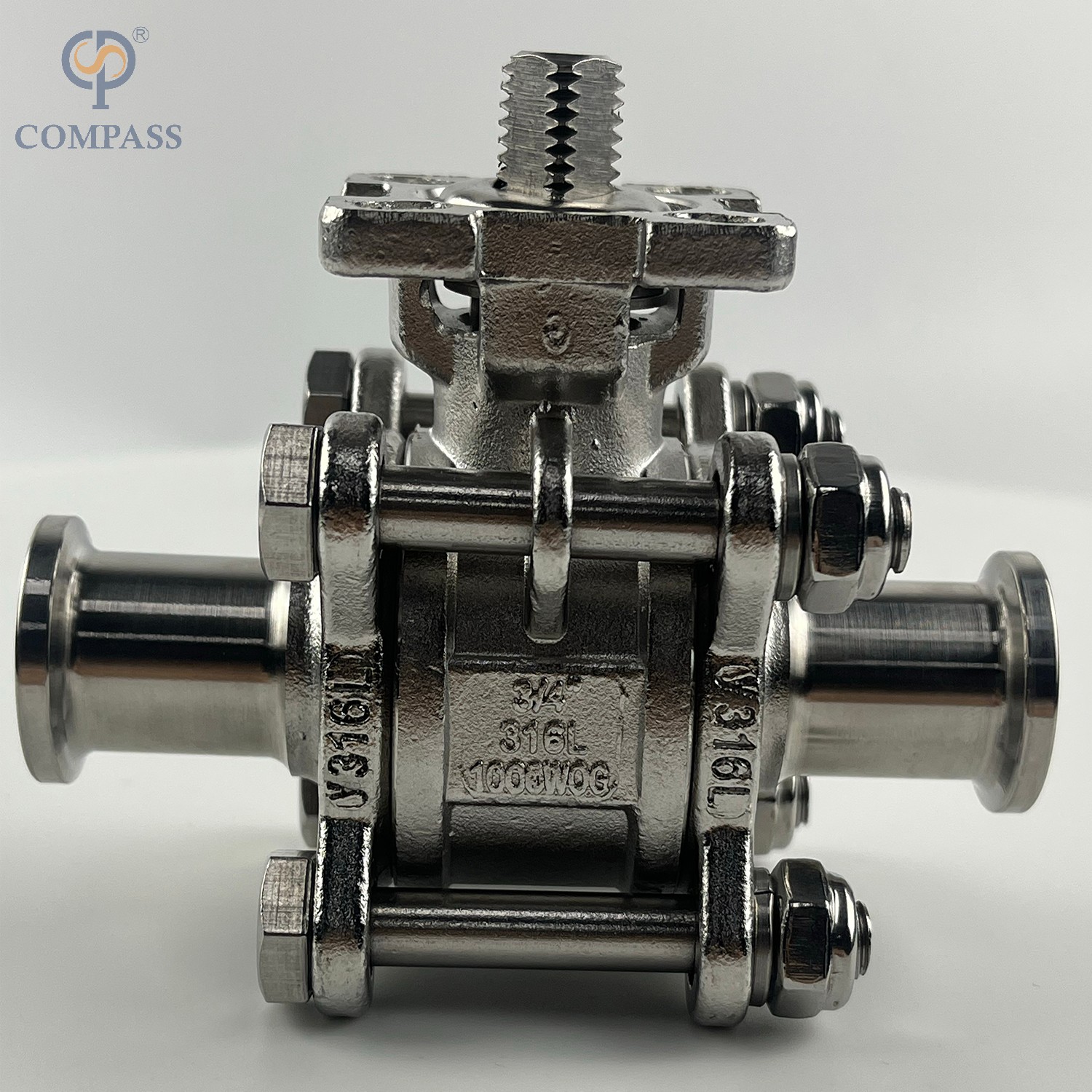

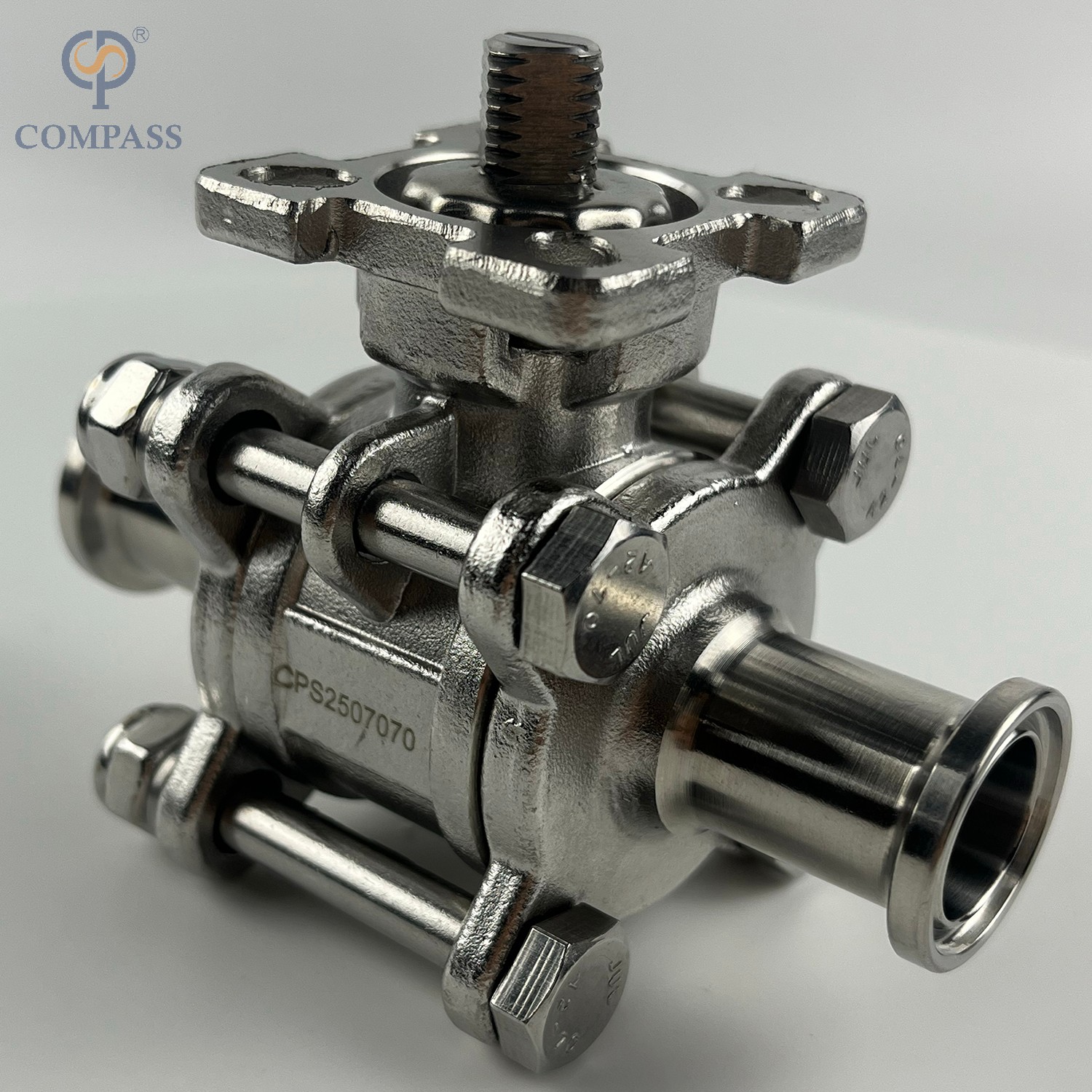

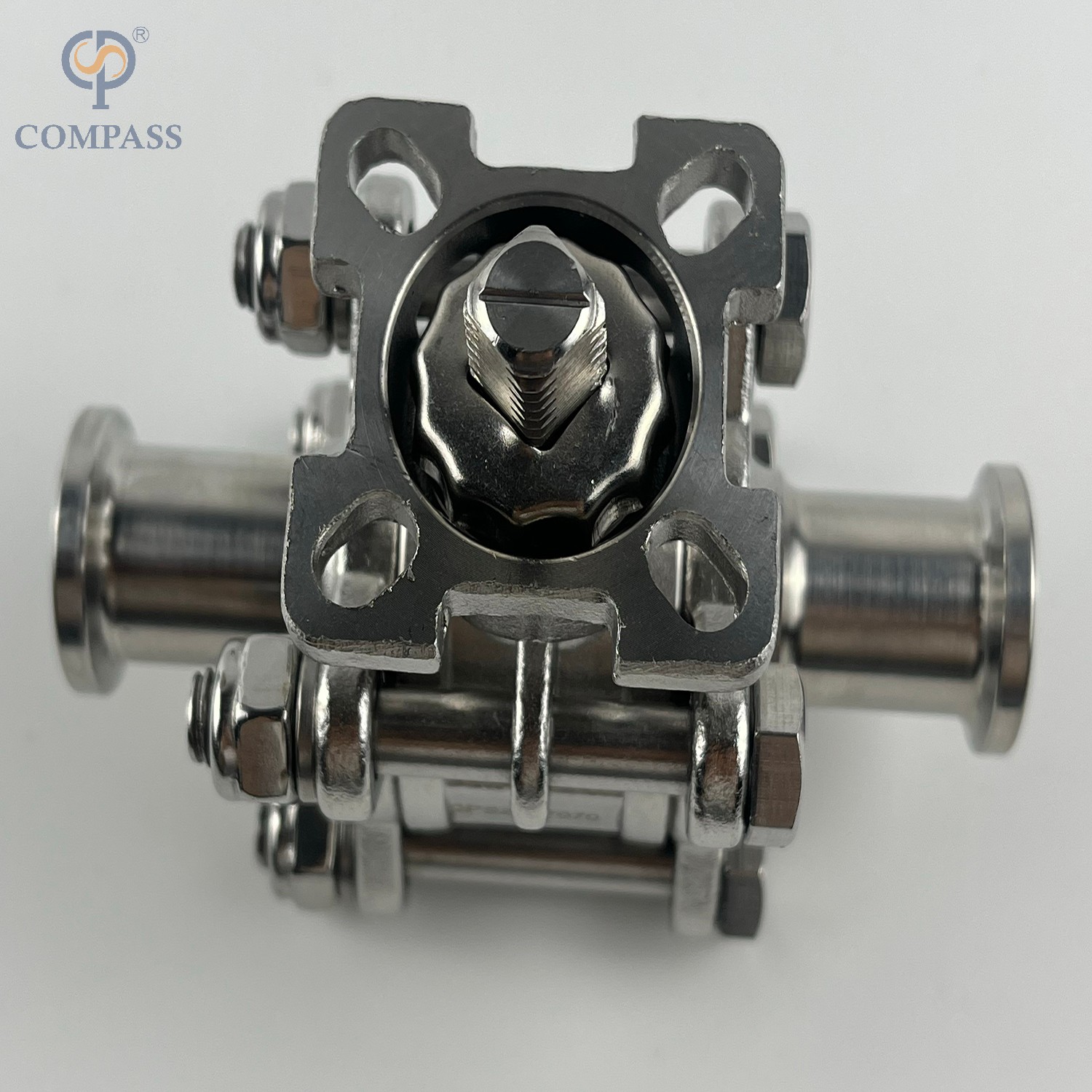

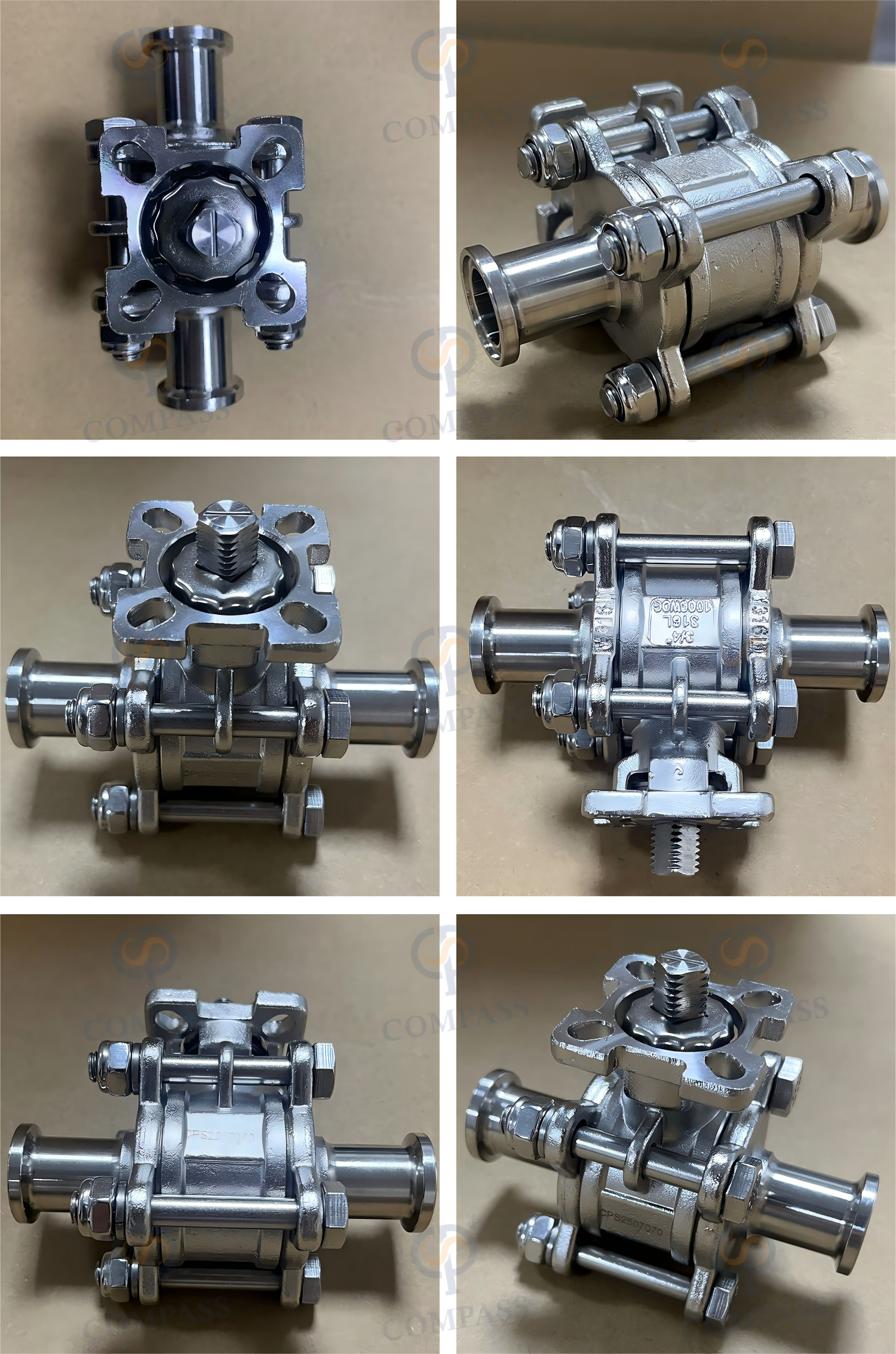

Manual de aço inoxidável de 3/4 de polegada Válvula de esfera de três peças sem alça

As válvulas de esfera sanitárias são amplamente utilizadas em alimentos, produtos farmacêuticos, cosméticos, vapor limpo, álcool, bebida, ocasiões de controle de processo industrial bioquímico. É uma válvula de esfera automática ou manual, adequada para várias aplicações dentro do sistema de tubulação de aço inoxidável. A vedação do assento da válvula de esfera sanitária é feita de material PTFE, com bom desempenho de vedação.

Princípio de trabalho

As válvulas de esfera sanitárias podem ser bem fechadas com apenas 90 graus de rotação pneumática e um pequeno torque de giro. A cavidade do corpo da válvula completamente igual fornece uma pequena resistência e caminho de fluxo reto para o meio. Acredita -se geralmente que as válvulas de esferas sejam mais adequadas para uso direto de abertura e fechamento, e as válvulas de esferas foram projetadas para ter funções de limitação e controle de fluxo. A principal característica das válvulas de bola é sua estrutura compacta, operação e manutenção fáceis, adequadas para meios de trabalho gerais, como água, solventes, ácidos e gás natural e também adequados para condições de trabalho severas, como oxigênio, peróxido de hidrogênio, metano e etileno. O corpo da válvula de uma válvula de esfera pode ser integral ou modular.

Modelo:
3/4 de polegada
Marca do Produto:
COMPASS

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Parâmetro principal

Padrão	SMS, DIN
Peças de contato do material	SS304 (1.4301)/SS316L (1.4404)	Fornecido com relatório de inspeção de material
Material peças sem contato	SS304 (1.4301)
Tamanho	1/2 a 4 polegadas, DN10 para DN100
Combinação corporal	Duas maneiras retas, três maneiras T PORT, TRÊS LANÇAS L PORT
Conexão	Butt-Weld, Tri-Clamp, fios masculinos, união, flange
Material de vedação	Vedação de ptfe. O material de vedação está em conformidade com o FDA21CFR117.2600
Opção de energia	Manual operado
	Atuador pneumático da SS, atuador pneumático de alumínio, atuador elétrico
Pressão de trabalho	≤10bar (145psi)
Pressão de fornecimento para o atuador aéreo	5 ~ 8 (72,52psi ~ 116psi)
Tratamento da superfície interna	RA16 ~ 32UIN (0,4 ~ 0,8UM)
Tratamento de superfície externa	RA32 ~ 64UIN (O.8 ~ 1.6um)

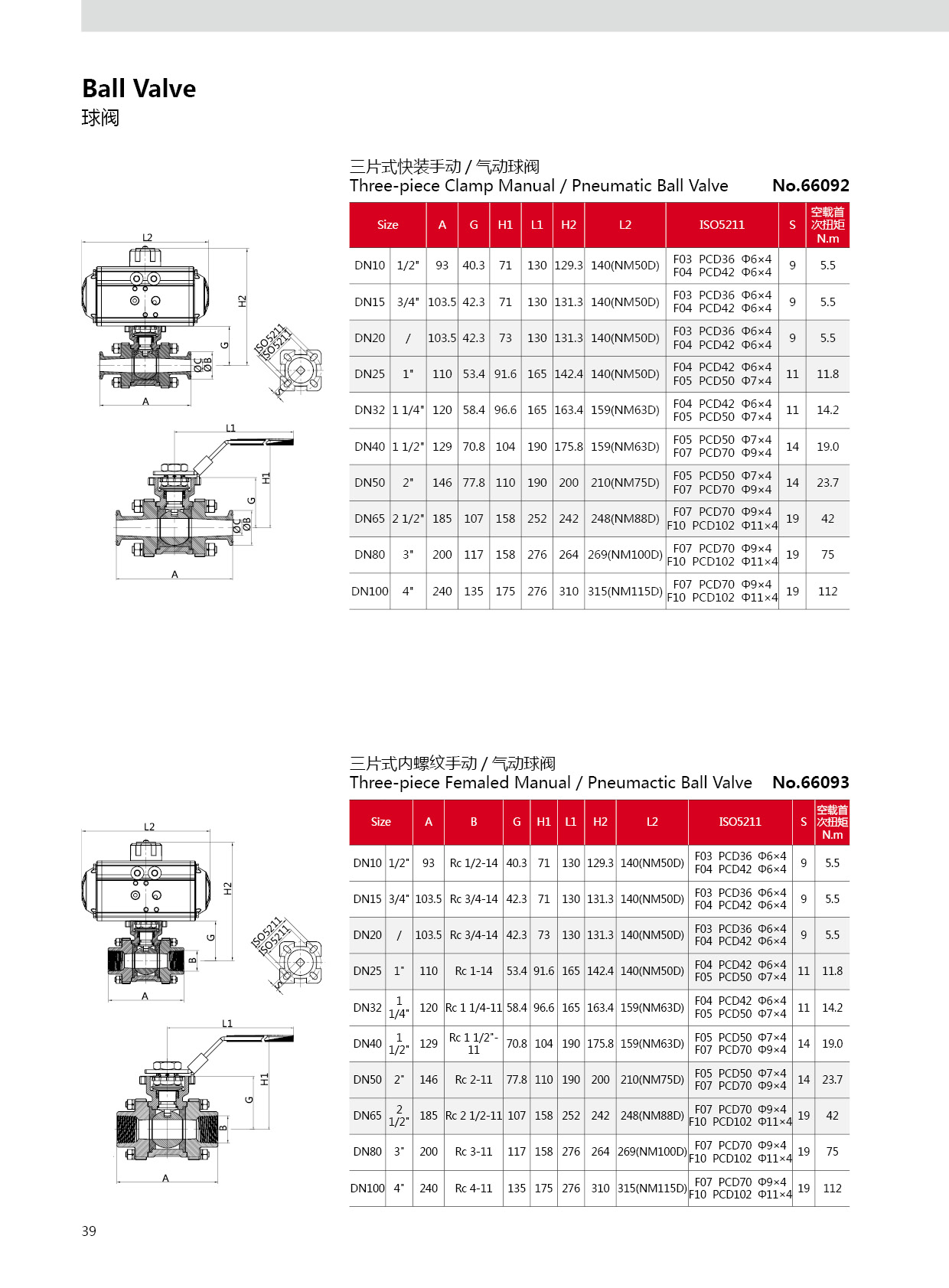

Torque operacional (NM) combinado com o atuador

Tamanho	DN10-DN20	DN25	DN32	DN40	DN50	2.5 '	DN65	DN80	DN100
	1/2 '-3/4 '	1 '	1-1/4 '	1-1/2 '	2 '	2.5 '	3 '	3.5 '	4 '
	1/2 '-3/4 '	1 '	1-1/4 '	1-1/2 '	2 '	2.5 '	3 '	3.5 '	4 '
Teste seco (nm)	8	8	10	12	17	25	30	40	70
Atuador de alumínio	AT50	AT50	AT50	AT63	AT75	AT88	AT88	AT115	AT125
Atuador elétrico	5	5	5	5	10	20	20	20	20

Design e recursos

1. Vários padrões podem ser fornecidos: SMS, DIN
2.Asabilizáveis em tamanhos de 1/2 '-4 ', DN10-DN100
3.Seals em conformidade com o FDA 21CFR 177. 2600.
4.O corpo da válvula pode ser personalizado com uma ampla seleção de diferentes conexões.

Vantagens
1.Free de manutenção
2.Compacto e portátil
3. Torque de operação Small
4.Gasket em conformidade com o PTFE FDA 177.2600
5. O nível de manipulação pode ser instalado na lateral do corpo das válvulas, independentemente da direção do fluxo.

Como pedir válvula de esfera sanitária?

1. Qual é o padrão para a válvula de esfera? Como DIN, SMS
2. O que é a qualidade do material? Como SS304 e SS316L para opcional
3. Qual é o tamanho? O tamanho disponível é de 1/2 polegada a 4 polegadas, DN10 a DN100
4. Que tipo de válvula de esfera? Como duas maneiras retas, três maneiras de T, port, três maneiras l.
5. O que é o fim da conexão? Como butt-Weld, Tri-Clamp, masculino, rosqueado feminino, união, etc.
6. O que é o princípio de funcionamento, como o atuador pneumático da SS, atuador pneumático de alumínio, atuador elétrico?
