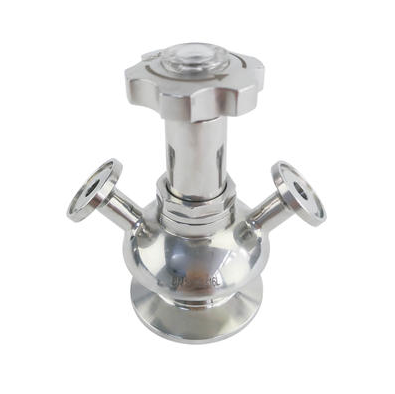

Aválvula de amostragemé um tipo de válvula usado em indústrias de processo que permite assumir uma porção representativa de um fluido (gases, líquidos, fluidez, sólidos ou deslocamentos) para teste (por exemplo, por medidas físicas, análise química, exame microbiológico), tipicamente para fins de identificação, controle de qualidade ou avaliação regulatória. É uma válvula usada para amostragem.
A válvula de amostragem permite que o operador extraia uma amostra do produto da linha de produção ou reator e armazene com segurança para o transporte para o laboratório onde será analisado ou para a sala de archive onde possa ser recuperada para uso posterior.
Em plantas químicas, uma amostra pode ser tomada durante o processo para garantir que a saída atenda às especificações (ou que a qualidade seja aceitável), antes de enviar o bem químico ou antes de aceitar o produto químico.
Este artigo contém o seguinte:
Problema de amostragem
Escolhendo uma válvula de amostragem
Aplicações de válvulas de amostragem
1. Problema de amostragem
Ao amostrar produtos químicos, é de extrema importância selecionar material representativo para analisar. A amostra deve ser representativa do lote, e a escolha de amostras é fundamental para produzir uma análise válida. As estatísticas do processo de amostragem também são importantes.
E para que uma amostra seja representativa, não deve conter restos de lotes anteriores que possam ter permanecido no \"dead space \" da válvula de amostragem. Por exemplo, uma válvula de esfera comumente encontrada nas válvulas de torneira consiste em uma bola que controla o fluxo do líquido. Uma vez que a válvula de amostragem é fechada, o líquido permanece na bola e na próxima vez que a válvula de amostragem é aberta, esse líquido flui primeiro. Se uma amostra for tomada usando uma válvula de esfera, a válvula de amostragem deve ser lavada antes que a amostra seja tirada.
Isso levanta dois problemas adicionais:
Se o líquido é uma substância química que solidifica à temperatura ambiente, como polímero ou outros plásticos, pode bloquear a válvula e evitar que uma segunda amostra seja tomada.
O resíduo da substância química que foi lavado precisa ser reciclado ou destruído a um custo para a fábrica química e para o meio ambiente.
Ao amostrar produtos químicos perigosos ou substâncias mortais, é extremamente importante que o operador não esteja exposto a fumos tóxicos ou vapor. Estes podem fatalmente prejudicar as pessoas e devem ser libertados na atmosfera, eles vão poluir o meio ambiente.
2. Escolhendo uma válvula de amostra
Ao escolher uma válvula de amostragem, diferentes fatores devem ser considerados:
A classificação de material, pressão e temperatura, gaxetas, tamanho e posição da válvula de amostragem de acordo com a especificação do tubo da planta.
O tipo de alça ou atuador de acordo com a posição (alcance) da válvula de amostragem e dependendo do produto químico para amostra (isto é, se o produto contiver partícula sólida ou não)
O receptáculo para armazenar a amostra para transporte (garrafas, recipiente, saco, injetor ou seringa de pistão)
3. Aplicações de válvulas de amostragem
As válvulas de amostragem são mais comumente usadas para simplificar a extração de amostras ou a injeção em tanques, reatores ou oleodutos e permitir o serviço gratuito de problemas durante longos períodos de tempo. A SCHUF tem uma variante para qualquer elemento de processo é mais importante para a sua inscrição, seja segurança contra incêndio, facilidade de manutenção, alta temperatura ou vazamento zero, ou uma combinação de todos os elementos.
Muitas das válvulas de amostragem são projetos exclusivos para aplicações personalizadas específicas. Eles são amplamente utilizados nas refinarias, produtos químicos farmacêuticos, finos, bioquímicos, plásticos e polímeros.
