O que é uma válvula de escape de pressão SB e como funciona?

O gerenciamento preciso da pressão em ambientes de processamento higiênicos impacta diretamente a qualidade do produto, o rendimento e a integridade do recipiente. Mesmo pequenos desvios de pressão durante operações sensíveis podem arruinar um lote inteiro ou danificar o equipamento. Válvulas de segurança padrão e sistemas manuais de alívio de pressão geralmente falham em processos automatizados como fermentação, que geram pressão continuamente crescente. Depender da intervenção manual apresenta riscos significativos. Você enfrenta danos no tanque devido à sobrepressão, contaminação bacteriana devido a aberturas de alívio mal projetadas e tempo de inatividade do processo.

Você precisa de soluções de regulação automatizadas e especializadas, projetadas especificamente para controle remoto de pressão em tanques higiênicos. A válvula de escape de pressão sb resolve exatamente essas limitações operacionais. Ao integrar-se diretamente aos sistemas de automação da planta, proporciona modulação de pressão contínua e altamente precisa, sem ajustes manuais. Este guia detalha a mecânica operacional, as especificações técnicas e as realidades de implementação dessas válvulas para apoiar suas decisões de engenharia e aquisição.

Principais conclusões

• Função principal: A válvula de escape de pressão SB é uma válvula reguladora automatizada projetada para controlar contínua e remotamente a pressão de trabalho em tanques durante processos que geram excesso de gás ou pressão.

• Caso de uso principal: Padrão da indústria para aplicações higiênicas de manuseio de fluidos, especificamente em cervejarias (fermentação e recuperação de CO2), laticínios, processamento de alimentos e bebidas.

• Mecanismo Operacional: Utiliza sistema acionado pneumaticamente para abertura de força e modulação precisa de pressão, integrando-se diretamente aos sistemas de automação da planta.

• Realidade da implementação: Requer adesão estrita aos protocolos de segurança do OEM em relação ao gerenciamento de ar comprimido e necessita de integração adequada com sistemas Clean-in-Place (CIP) para conformidade.

O que é uma válvula de escape de pressão SB?

Controle de Pressão para Tanques Higiênicos

A Válvula de Escape de Pressão SB é uma válvula higiênica projetada para controlar e manter automaticamente a pressão dentro de tanques fechados. Ao contrário das válvulas de alívio de segurança tradicionais que são ativadas apenas durante eventos de sobrepressão, ela ajusta continuamente a abertura de exaustão para liberar o excesso de gás e manter a pressão do tanque estável.

Funções principais:

• Regulação automática de pressão

• Controle contínuo de liberação de gás

• Condições estáveis ​​de operação do tanque

• Proteção contra flutuações de pressão

Princípio de funcionamento em processamento sanitário

Durante processos como a fermentação, a geração de gás aumenta a pressão do tanque. A válvula responde ajustando a posição do obturador interno de acordo com a necessidade de pressão. Isto permite a liberação precisa do gás, mantendo o ponto de ajuste de pressão necessário.

É comumente usado em:

• Tanques de fermentação

• Sistemas de processamento de bebidas

• Equipamento de produção de alimentos

• Vasos de processo higiênicos

Diferença das válvulas de escape padrão

As válvulas de exaustão de pressão SB são projetadas especificamente para aplicações sanitárias. Ao contrário das válvulas pneumáticas de escape rápido padrão ou das válvulas de escape industriais, elas se concentram em:

Integração em Sistemas de Tanques Higiênicos

A válvula é normalmente instalada no topo do tanque onde os gases do processo se acumulam. Funciona em conjunto com sistemas de fornecimento de gás, linhas de recuperação de CO₂ e sistemas de limpeza CIP para manter condições de produção seguras e controladas.

A instalação típica inclui:

Espaço livre do tanque
↓
Válvula de exaustão de pressão SB
↓
Sistema de exaustão/recuperação de gás
↓
Conexão de limpeza CIP

Este projeto ajuda os fabricantes a obter um controle preciso da pressão, mantendo os padrões de produção sanitários.

Como uma válvula de escape de pressão SB controla a pressão do tanque

Principais componentes e recursos de design higiênico

Uma válvula de escape de pressão sanitária consiste em componentes principais, incluindo o corpo da válvula, conjunto de obturador e vedação, atuador pneumático e mecanismo de mola. Essas peças trabalham juntas para controlar a liberação de gás enquanto mantêm o desempenho higiênico. As peças de contato com o produto são normalmente feitas de aço inoxidável 316L para resistência à corrosão, enquanto as vedações aprovadas pela FDA, como EPDM e FKM, ajudam a garantir uma operação segura durante os ciclos de produção e limpeza.

Como a válvula regula a pressão automaticamente

A válvula mantém a pressão estável do tanque por meio de ajuste contínuo, em vez de uma simples operação de abrir e fechar. Durante processos como a fermentação, o aumento da pressão do CO₂ é controlado ajustando a abertura de exaustão para liberar a quantidade necessária de gás. O equilíbrio entre a pressão do tanque, a força da mola e o controle pneumático permite que a válvula mantenha configurações de pressão precisas.

Como o controle pneumático permite a operação remota

A atuação pneumática permite que a válvula seja controlada remotamente através de sistemas de automação como PLC ou SCADA. O ar comprimido ajusta a abertura da válvula de acordo com os requisitos do processo, permitindo que os operadores gerenciem a pressão sem ajustes manuais no tanque. Isto melhora a segurança, reduz os requisitos de mão de obra e apoia o controle automatizado da produção.

Como o controle pneumático permite a operação remota

Critérios de Desempenho e Sucesso

A escolha da válvula certa requer classificação de pressão, capacidade de vazão e velocidade de resposta adequadas aos requisitos do processo. A válvula deve suportar a pressão máxima de trabalho do tanque e liberar o excesso de gás com rapidez suficiente para manter a pressão estável. O dimensionamento adequado e a resposta rápida do atuador ajudam a evitar flutuações de pressão, proteger a qualidade do produto e garantir uma operação confiável.

Padrões de higiene e conformidade

As válvulas de exaustão de pressão sanitária devem atender a requisitos rigorosos de higiene para aplicações em alimentos, bebidas e farmacêuticas. Certificações como EHEDG, 3-A e FDA ajudam a garantir materiais seguros e design higiênico. A válvula deve ter características de autodrenagem e uma estrutura interna lisa, sem áreas mortas onde possam se acumular líquidos ou bactérias, proporcionando uma limpeza eficaz e evitando contaminação.

Escalabilidade do sistema e integração de automação

As instalações modernas exigem soluções escaláveis ​​que se conectem às redes existentes. Avalie os requisitos específicos para integração dos controles pneumáticos da válvula com a infraestrutura da sua planta. Isso inclui a avaliação da disponibilidade de ar de instrumento limpo e seco (normalmente atendendo aos padrões ISO 8573-1) e a capacidade da atual rede PLC de lidar com circuitos de controle adicionais. A válvula deve comunicar eficazmente com o sistema central para realizar todo o seu potencial operacional.

Avalie a disponibilidade de sensores de feedback, como indicadores de posição ou interruptores de proximidade. Esses sensores fornecem dados em tempo real ao PLC, confirmando a posição física do obturador da válvula. Este feedback é essencial para sistemas de controle de malha fechada. Permite que o software de automação verifique se a válvula respondeu corretamente ao sinal de comando, evitando assim erros de processo antes que afetem o produto.

Controle de pressão automatizado versus manual: principais diferenças

Por que escolher uma válvula de escape de pressão automatizada?

A transição de válvulas de alívio manuais para sistemas automatizados envolve a avaliação de compromissos operacionais distintos. Você deve pesar o maior CapEx inicial e a complexidade de instalação da válvula automatizada em relação aos custos contínuos de mão de obra, à imprecisão inerente e aos riscos de segurança associados ao alívio de pressão manual. Os sistemas manuais requerem monitoramento humano constante e ajustes físicos. Estes são propensos a erros e expõem os operadores a ambientes perigosos no topo dos recipientes de fermentação.

O verdadeiro valor da automação revela-se através de melhorias significativas no rendimento e na consistência do produto. O perfil de pressão preciso e automatizado permite que as instalações mantenham níveis exatos de carbonatação em bebidas e otimizem os rendimentos de recuperação de CO2. Ao eliminar as flutuações de pressão inerentes ao controle manual, as válvulas automatizadas garantem que cada lote atenda a rigorosos parâmetros de qualidade. Isso reduz o desperdício e aumenta a eficiência geral da produção.

Custo inicial versus benefícios operacionais de longo prazo

Avaliar o impacto financeiro exige olhar além do preço de compra inicial para compreender o valor operacional a longo prazo. É necessária uma análise rigorosa dos intervalos de manutenção. Válvulas automatizadas de alta qualidade são projetadas para ciclos operacionais estendidos entre recondicionamentos. A durabilidade do atuador pneumático ao longo de um ciclo de vida de 5 a 10 anos compensa fortemente o investimento inicial quando comparado com alternativas mais baratas de terceiros que exigem substituição frequente.

A disponibilidade e a confiabilidade dos kits de vedação de reposição OEM desempenham um papel importante na viabilidade a longo prazo. A utilização de peças sobressalentes originais garante que a válvula mantenha sua conformidade higiênica original e especificações de desempenho. Embora os elastômeros de terceiros possam oferecer um custo inicial mais baixo, eles frequentemente falham prematuramente sob o estresse de produtos químicos CIP agressivos. Isto leva a tempos de inatividade não planejados e a uma potencial contaminação do produto que excede em muito a economia nas próprias peças.

Problemas e soluções comuns de instalação

Riscos do sistema pneumático e protocolos de segurança

Os sistemas pneumáticos exigem procedimentos de segurança rigorosos durante a operação e manutenção. Sempre libere ar comprimido antes de fazer manutenção na válvula para evitar movimentos inesperados e ferimentos. Os operadores devem seguir os procedimentos LOTO (Lock-Out/Tag-Out) para isolar fontes de ar e elétricas antes de trabalhar no equipamento.

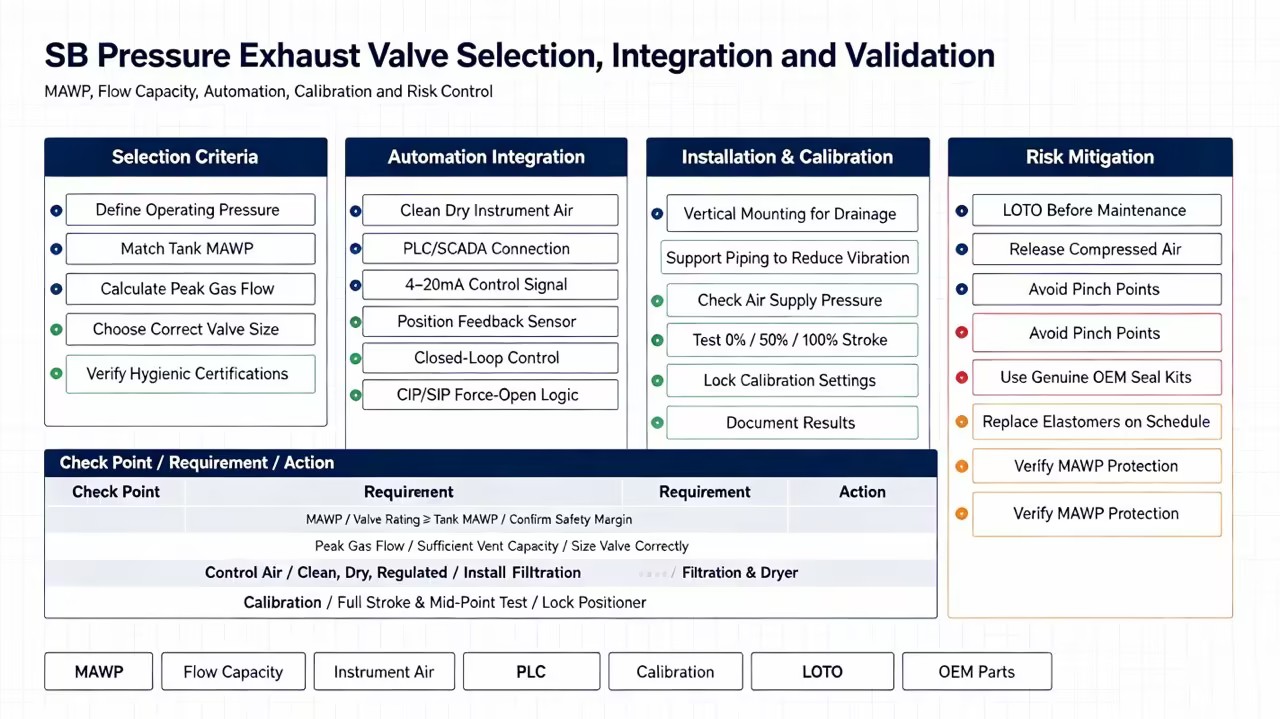

Guia de instalação e calibração de válvula

A instalação e calibração corretas garantem um controle de pressão estável. A válvula deve ser instalada na posição correta, com suporte de tubulação adequado e sem restrições de vazão. Durante a calibração, os técnicos devem verificar a pressão do ar, testar o movimento da válvula através de sinais PLC e confirmar o desempenho preciso de abertura e fechamento. A calibração adequada evita flutuações de pressão e melhora a confiabilidade do sistema.

Requisitos de manutenção e limpeza CIP/SIP

As válvulas de exaustão de pressão sanitária devem ser integradas aos sistemas de limpeza CIP e SIP para manter a higiene. Durante a limpeza, a válvula abre automaticamente para permitir que os fluidos de limpeza alcancem as superfícies internas. A inspeção e substituição regulares de peças de desgaste, como vedações e anéis de vedação, ajudam a evitar vazamentos, manter o controle da pressão e reduzir o tempo de inatividade inesperado.

Conclusão

A válvula de exaustão de pressão automatizada serve como um componente fundamental para modernas instalações de processamento higiênico. As operações que exigem gerenciamento de pressão remoto e exato não podem depender de sistemas de alívio manuais desatualizados. Ao fornecer modulação contínua e controlada pneumaticamente, essas válvulas protegem a integridade do recipiente, garantem consistência rigorosa do produto e integram-se diretamente em ciclos de limpeza automatizados. Eles representam uma atualização crítica para qualquer ambiente de manuseio de fluidos de alto volume.

Para avançar com a implementação, execute estas próximas etapas específicas:

1. Confirme a MAWP específica do seu tanque e calcule as taxas de pico de geração de gás para dimensionar com precisão a capacidade de fluxo da válvula.

2. Consulte um engenheiro de processo dedicado para verificar as certificações de higiene exigidas (EHEDG, 3-A) para sua aplicação industrial específica.

3. Avalie sua infraestrutura pneumática atual para garantir que ar de controle adequado e limpo esteja disponível na parte superior do tanque.

4. Solicite fichas técnicas abrangentes e certificados de materiais de distribuidores autorizados para verificar a conformidade.

5. Revise seus protocolos CIP e de automação existentes para garantir que a nova válvula possa ser integrada sem exigir uma revisão completa de sua arquitetura de controle.

Perguntas frequentes

P: Qual é a função principal de uma válvula de escape de pressão SB?

R: A função principal é a redução e manutenção automatizada e remota da pressão de trabalho em tanques higiênicos. Ele modula continuamente para liberar o excesso de gás gerado durante processos dinâmicos, garantindo que o ambiente interno permaneça em um ponto de ajuste exato e predeterminado sem exigir intervenção manual.

P: Como uma válvula de escape de pressão SB difere de uma válvula de alívio de segurança padrão?

R: As válvulas de exaustão automatizadas são projetadas para regulação contínua do processo e controle remoto preciso das pressões de trabalho padrão. Em contraste, as válvulas de alívio de segurança padrão atuam puramente como dispositivos de segurança. Eles permanecem fechados durante a operação normal e abertos apenas durante emergências de sobrepressão extrema para evitar falhas catastróficas do tanque.

P: Quais indústrias dependem das válvulas de escape de pressão SB?

R: Essas válvulas são amplamente utilizadas nos setores de manuseio de fluidos higiênicos. As indústrias primárias incluem cervejaria, laticínios, processamento de alimentos e bebidas. Eles são especialmente críticos em aplicações que envolvem fermentação, carbonatação precisa e processos automatizados de recuperação de CO2, onde o gerenciamento de gás determina a qualidade do produto.

P: Como você limpa uma válvula de escape de pressão SB?

R: A limpeza é obtida por meio da integração com sistemas automatizados Clean-in-Place (CIP). Durante o ciclo CIP, um sinal pneumático aciona o mecanismo de abertura forçada, levantando o tampão interno. Isso permite que produtos químicos de limpeza agressivos e vapor de esterilização passem completamente pela sede da válvula e pelas vedações internas.

P: Quais são os requisitos de ar comprimido para o atuador?

R: O atuador pneumático requer um fornecimento contínuo de ar de instrumento limpo, seco e regulado. A umidade ou partículas no suprimento de ar danificarão os componentes pneumáticos internos. Os operadores devem consultar a folha de dados específica do OEM para atender aos requisitos exatos da barra de pressão para uma modulação ideal da válvula.

P: Existem peças sobressalentes prontamente disponíveis para válvulas de escape de pressão SB?

R: Sim, mas é obrigatório adquirir kits de serviço OEM originais. A utilização de peças de reposição autênticas, como elastômeros e componentes do atuador específicos da Alfa Laval, garante que a válvula mantenha sua conformidade higiênica, classificações de pressão e longevidade operacional originais, evitando falhas prematuras causadas por materiais incompatíveis de terceiros.

P: Uma válvula de escape de pressão SB pode ser adaptada em tanques existentes?

R: O retrofit é totalmente viável, desde que o tanque existente possua as conexões sanitárias corretas no topo da embarcação. Além disso, a instalação deve ser capaz de encaminhar uma linha de controle pneumático regulada e os cabos de comunicação PLC necessários para o novo local da válvula para permitir a operação remota.
