Nós todos sabemos issoválvula de amostragemÉ uma indústria de processamento de válvulas que permite o uso de testes de fluidos representativos (gás, líquido, fluidez, sólido ou lama) (por exemplo, através da medição física, análise química, inspeção microbiológica), geralmente para identificação, controle de qualidade ou avaliação regulamentar. Mas pouco de nós sabemos o princípio de trabalho da válvula de amostragem. Então, vamos ver o princípio de trabalho da válvula de amostragem sanitária pneumática.
Princípio de trabalho da válvula de amostragem de abertura dupla
Princípio de trabalho da válvula de pitada de flange
Princípio de trabalho da válvula de amostragem sanitária pneumática
Princípio de trabalho da válvula de amostragem do êmbolo
Princípio de trabalho da válvula de amostragem de abertura dupla
A válvula dupla aberta é uma válvula de amostragem mais comum com características de amostragem segura e estável. Geralmente consiste em duas válvulas de esferas conectadas. Processo de amostragem: Primeiro feche a válvula nas válvulas sanitárias de abertura dupla perto do equipamento e do pipeline; Em seguida, abra a válvula B para deixar o fluxo médio no espaço entre as duas válvulas. Válvula próxima B e válvula aberta a; Coloque o recipiente de amostragem na porta de amostragem para conter o meio de amostragem.
Princípio de trabalho da válvula de pitada de flange
O princípio da válvula de pitada de flange é selar através do cone no topo da haste da válvula e o cone do assento da válvula. Ao amostrar, por favor use a posição do volante para levantar a haste da válvula para separar a haste da válvula do cone. O meio pode fluir para o recipiente de amostragem externo.

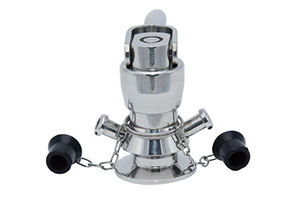

Princípio de trabalho da válvula de amostragem sanitária pneumática
A válvula de amostragem sanitária pneumática asséptica é uma válvula especial usada para esterilização e desinfecção antes e após cada operação de amostragem, e é adequada para a cadeia industrial com requisitos de higiene extremamente elevados.
A estrutura da amostragem de amostragem sanitária de pneumática asséptica inclui principalmente a manga de borracha, sala de armazenamento, porta de amostragem, dedal de aço inoxidável, primavera, manga de dedal, botão manual (a diferença entre a válvula de amostragem asséptica automática e a válvula manual é usada para o dispositivo pneumático). Seu princípio básico de funcionamento é que quando está fechado, o dedal é empurrado pela tensão de primavera ou outra pressão, e a cabeça de vedação é pressionada contra a abertura da parede do tanque através do dedal para selo. Quando a amostragem é necessária, o vapor ou outro meio de esterilização é introduzido em uma porta de amostragem, e toda a cavidade de amostragem é preenchida com vapor e descarregada de outra porta de amostragem. Após um certo período de tempo, o reservatório e a porta de amostragem são estéreis. Em seguida, torcendo o botão e retratando a primavera para desengatar o selante da abertura na parede do tanque, a manga é solta, de modo que a amostra flui para fora do tanque através da câmara de amostra e é coletada da porta de amostragem. Após a amostragem, ligue o botão para soltar a primavera.
Princípio de trabalho da válvula de amostragem do êmbolo
A válvula de amostragem do êmbolo é composta de corpo de válvula, tampa da válvula, caule da válvula, êmbolo, quadro de orifício, anel de vedação, roda manual e outras partes. Quando o identificador gira, a haste da válvula dirige o êmbolo para retribuir para cima e para baixo no meio da estrutura do orifício para completar a abertura da válvula e a função de fechamento. Na válvula de amostragem, é adotado um ajuste de interferência entre o êmbolo e o anel de vedação. Ao ajustar os parafusos de flange na glândula, a força lateral gerada pela compressão do anel de vedação é selada com a superfície do furo do corpo da válvula e o círculo externo do êmbolo, garantindo assim a válvula que a antiga resistência evita vazamentos internos e externos. Ao mesmo tempo, o torque da abertura da válvula é pequeno, e a válvula pode ser aberta e fechada rapidamente.
Somente compreender o princípio de trabalho e vantagens de todos os tipos de válvulas de amostragem podemos escolher o mais adequado para nós mesmos e melhorar nossa eficiência de trabalho.
