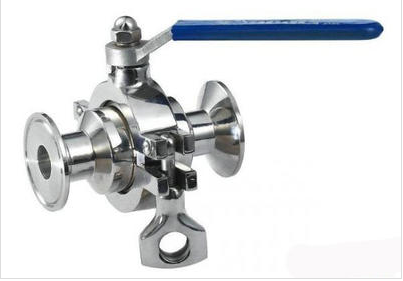

Válvulas de bola sanitária é uma válvula com uma bola como a parte de fechamento. De acordo com diferentes padrões, as válvulas de esferas sanitárias podem ser divididas em diferentes tipos. É usado principalmente para conectar ou cortar o meio no pipeline, e também pode ser usado para ajustar e controlar o fluido. As válvulas de esferas sanitárias são frequentemente aplicadas em indústrias, incluindo alimentos, vinho, bebidas, laticínios, produtos químicos finos, farmacêuticos e bioengenharia.
Este artigo contém o seguinte:
De acordo com estruturas
1. Válvula de esfera fixa
2. Válvula de esfera sanitária elástica
3. Válvula de esfera sanitária flutuante
De acordo com os tamanhos de bola e buracos
Tipo de porta 1.full.
Tipo de porta 2.Standard
Tipo de porta 3.Reduzido
De acordo com estruturas
1. Válvula de esfera fixa
A bola da válvula sanitária é fixada e não se moverá quando pressionada. A válvula de esfera fixa é equipada com um assento flutuante. Depois de receber a pressão do meio, o assento da válvula se move para pressionar o anel de vedação firmemente na bola para garantir a vedação. Os rolamentos são geralmente instalados nos eixos superiores e inferiores da bola, com baixo torque de operação e são adequados para válvulas de grande pressão de diâmetro.
A fim de reduzir o torque operacional da válvula sanitária e melhorar a confiabilidade do selo, as válvulas de esferas seladas com óleo apareceram nos últimos anos. O óleo lubrificante especial é injetado entre as superfícies de vedação para formar um filme de óleo, melhorando assim o desempenho de vedação e reduzindo o torque operacional. É mais adequado para válvulas de esferas sanitárias de alta pressão e grande diâmetro.
2. Válvula de esfera sanitária elástica
A bola da válvula sanitária é elástica. O anel de vedação de assento da válvula de esfera é feito de material de metal, e a pressão de vedação é muito grande. A pressão do meio em si não pode atender aos requisitos de vedação, e a força externa precisa ser aplicada. A válvula é adequada para alta temperatura e meio de alta pressão.
A bola sanitária elástica é feita abrindo uma ranhura elástica na extremidade inferior da parede interna da bola para obter elasticidade. Ao fechar o canal, use a cabeça em forma de cunha da haste da válvula para expandir a bola e sele-a contra o assento da válvula. Antes de girar a bola, solte a cabeça em forma de cunha, a bola retornará à sua forma original, formando assim uma pequena lacuna entre a bola e o assento da válvula, que pode reduzir o atrito e o torque de trabalho da superfície de vedação.
3. Válvula de esfera sanitária flutuante
A bola da válvula de esfera sanitária flutua. Sob a ação de pressão moderada, a bola mudará e pressiona firmemente na superfície de vedação da extremidade da saída para garantir que a extremidade da saída seja selada.
A válvula flutuante tem uma estrutura simples e um bom desempenho de vedação, mas a carga da esfera que transporta o meio de trabalho é toda transmitida ao anel de vedação de saída, por isso é necessário considerar se o material do anel de vedação pode suportar a carga de trabalho da vedação material de anel. Meio esférico. Essa estrutura é amplamente utilizada em válvulas de bola sanitárias de média e baixa pressão.
De acordo com os tamanhos de bola e buracos
Tipo de porta 1.full.
Uma válvula de esfera sanitária portuária total não oferece restrição de fluxo. Significa, quando a válvula de esfera estiver aberta, o líquido pode fluir livremente através dele. Isso é feito, tornando a bola maior do que o tamanho do caminho para que o buraco entivado seja o mesmo tamanho que o caminho.
Tipo de porta 2.Standard
Uma válvula de esfera sanitária portuária padrão não possui uma bola de grandes dimensões e, portanto, o orifício é menor que o caminho do fluido. Uma válvula sanitária portuária padrão apresenta uma pequena quantidade de restrição de fluxo à medida que o fluido passa pela válvula.
Tipo de porta 3.Reduzido
Uma válvula de esfera sanitária portuária reduzida, enquanto, tem uma bola ainda menor e um buraco ainda menor, o que cria uma restrição de fluxo significativa à medida que o fluido flui através da válvula.
No fluido sanitário, os resíduos na válvula de esfera prejudicarão seriamente o corpo humano. No entanto, na posição meio aberta da válvula de esfera sanitária, uma lacuna pode ser criada entre o furo de bola e o corpo em que o fluido pode ser preso. A cavidade cheiaválvula de esfera.pode impedir que o meio retendo dentro após o fluxo médio. A válvula de esfera deste tipo é usada principalmente nas indústrias farmacêuticas e de biotecnologia.
Existem muitos outros métodos de classificação para válvulas de bola sanitárias. De acordo com a temperatura: válvula de esfera de alta temperatura, válvula de esfera de temperatura normal, válvula de esfera de baixa temperatura, válvula de esfera de temperatura ultra-baixa; De acordo com o material: aço inoxidável, borracha e assim por diante. Em uso, você deve selecionar a válvula de esfera sanitária apropriada de acordo com a função da válvula sanitária e suas próprias necessidades.
