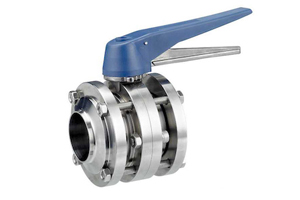

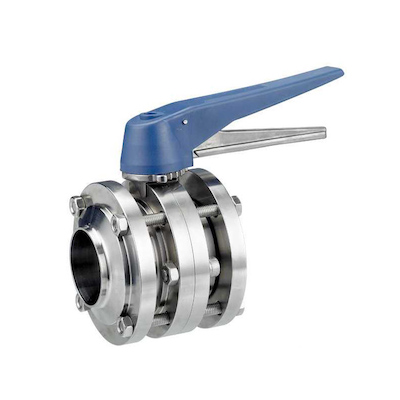

Válvula de borboleta sanitáriaÉ uma válvula que usa um membro de abertura e fechamento do tipo disco para retribuir cerca de 90 ° para abrir, fechar ou regular o fluxo de mídia. Válvulas de borboleta sanitária não são apenas simples em estrutura, pequeno em tamanho, luz em peso, baixo em consumo de material, pequeno em tamanho de instalação, pequeno em torque de condução, fácil em operação e rápido, mas também pode ter uma boa função de ajuste de fluxo e fecho de vedação rápida características ao mesmo tempo. Uma das variedades de válvulas mais rápidas. As válvulas de borboleta são amplamente utilizadas. A variedade e quantidade de seu uso ainda continuam a se expandir, e a alta temperatura, alta pressão, grande diâmetro, alta vedação, longa vida útil, excelentes características de ajuste e desenvolvimento multifuncional de uma válvula. Sua confiabilidade e outros indicadores de desempenho atingiram um alto nível. Vamos conhecer diferentes tipos de válvulas de borboleta sanitárias.
Classifique as válvulas de borboleta sanitária de acordo com o material de vedação e forma
Classificar válvulas de borboleta sanitária de acordo com o modo de conexão
A válvula de borboleta sanitária elétrica de válvula de borboleta sanitária especial
Classifique as válvulas de borboleta sanitária de acordo com o material de vedação e forma
De acordo com o material de vedação:
Vedação 1.Soft.válvula de borboleta: O par de vedação é composto por material macio não metálico e material macio não metálico.
2.Válvula de borboleta de vedação de metal: O par de vedação é composto de material de metal duro e material de metal duro.
De acordo com a forma de vedação:
1. Válvula elástica Válvula de borboleta sanitária: A pressão específica de vedação é gerada pela elasticidade da placa de válvula espremendo o assento, assento ou placa de válvula quando a válvula é fechada.
2. Vedação de borboleta sanitária de vedação de torque externo: A pressão específica de vedação é gerada pelo torque aplicado ao eixo da válvula.
3. Válvula de borboleta sanitária com selagem pressurizada: a pressão específica de vedação é gerada pelo enchimento do elemento de vedação da mola na placa de válvula ou da placa de válvula.
4. Vedação automática Válvula de borboleta sanitária: A pressão específica de vedação é gerada automaticamente pela pressão média.
Classificar válvulas de borboleta sanitária de acordo com o modo de conexão
1. Válvula de borboleta sanitária do tipo 1.Clamp: A placa de borboleta da válvula de borboleta tipo clipe é instalada na direção do diâmetro do pipeline. A válvula está totalmente aberta. A válvula de borboleta sanitária tipo clipe tem as vantagens de estrutura simples, pequeno volume e peso leve. A válvula de borboleta tem selo elástico e selo de metal. Válvula de selagem elástica, anel de vedação pode ser incrustado no corpo da válvula ou preso à periferia da placa de borboleta.
2. Válvula de borboleta sanitária tipo flange: A válvula de borboleta tipo flange é estrutura de placa vertical, a haste da válvula é uma vedação hard de metal integral, o anel de vedação da válvula é uma estrutura composta de placa de grafite flexível e placa de aço inoxidável, que é instalado No corpo da válvula, e a superfície de vedação da placa de borboleta é sobreposta com aço inoxidável. O anel de vedação da válvula de vedação macia é feito de borracha nitrila e é instalado na placa de borboleta.
3. Válvula de borboleta sanitária soldada: válvula de borboleta soldada é uma válvula de borboleta não hermética, que é amplamente utilizada em tubos com temperatura média ≤ 300 ℃ e pressão nominal de 0,1MPa no processo de produção de materiais de construção, metalurgia, mineração, energia elétrica, etc, para conectar, abrir e fechar ou ajustar a qualidade média.
A válvula de borboleta sanitária elétrica de válvula de borboleta sanitária especial
A válvula de borboleta sanitária elétrica pertence a uma variedade de válvula elétrica e válvula de controle elétrico. Os principais métodos de conexão são tipo de flange e tipo de fixação, que são unidades executivas importantes no campo do controle de automação industrial. Existem dois pontos principais para a instalação da válvula de borboleta de controle elétrico: A posição de instalação, altura, entrada e saída deve atender aos requisitos de design. De acordo com a estrutura, a válvula de borboleta de regulação elétrica pode ser dividida em tipo de placa offset, tipo de placa vertical, tipo de placa e alavanca inclinados; De acordo com o formulário de vedação, ele pode ser dividido em tipo de selagem macia e tipo de vedação dura; O tipo de selagem suave geralmente adota a vedação do anel de borracha, e o tipo de vedação dura geralmente adota a vedação do anel de metal.
