Tipos de válvulas de retenção sanitárias: projetos de mola, esfera, braçadeira e soldados explicados

Os quatro principais tipos de válvulas de retenção sanitárias são diferentes no mecanismo interno e no método de conexão. Os tipos de mola, esfera, braçadeira e soldado resolvem problemas específicos de controle de fluxo. Os fabricantes fabricam essas válvulas em aço inoxidável. O interior liso e sem rachaduras impede o espaço morto onde as bactérias podem crescer. Cada unidade atende aos padrões 3A para uso alimentício e farmacêutico. A escolha de uma válvula de retenção sanitária depende de fatores como viscosidade do fluido, necessidades de limpeza e limites de queda de pressão. Os processadores comparam esses fatores antes de escolher uma válvula para sua linha de produção.

Principais conclusões

• As válvulas de retenção com mola fecham rapidamente e são melhores para líquidos finos como leite.

• As válvulas de retenção de esfera funcionam com produtos espessos que contêm pedaços, como iogurte e misturas de frutas.

• As conexões de fixação permitem que você limpe rapidamente e faça a manutenção facilmente, sem ferramentas especiais.

• As válvulas soldadas fazem vedações permanentes e herméticas para tubos estéreis em ambientes farmacêuticos e biotecnológicos.

• Escolha uma válvula observando a espessura do fluido, como você o limpa e seus limites de pressão. Isso ajuda você a obter o ajuste certo.

Projeto de válvula de retenção sanitária com mola

Como funcionam as válvulas de retenção de mola

Uma válvula de retenção sanitária com mola usa uma mola helicoidal para pressionar o disco contra a sede. O fluxo direto levanta o disco e comprime a mola. Quando o fluxo para ou gira para trás, a mola empurra o disco de volta para a sede. Isso cria um fechamento hermético em produtos líquidos. A mola ajuda a fechar a válvula, por isso não depende apenas da gravidade ou da pressão de refluxo. Este projeto funciona bem em linhas onde a válvula fica em qualquer posição.

Os fabricantes fabricam a mola com materiais que combatem a corrosão e a limpeza repetida. A tabela abaixo mostra materiais de mola comuns para válvulas de retenção sanitárias em conformidade com 3A.

A mola de aço inoxidável 316 resiste a danos causados ​​por ácidos lácteos e soluções de lavagem cáusticas. HASTELLOY® C-276 oferece outra opção para fluidos de processo agressivos. Ambas as opções mantêm as superfícies internas lisas e livres de espaços mortos.

Prós, contras e usos típicos

O design com mola proporciona um fechamento rápido e repetível. Ele lida com líquidos de baixa viscosidade com facilidade. A mola adiciona uma pequena queda de pressão, portanto os processadores devem planejar essa perda durante o dimensionamento da bomba. A válvula também precisa de pressão direta suficiente para vencer a tensão da mola. Essas características tornam o design ideal para produtos líquidos limpos.

Os processadores de laticínios dependem de válvulas de retenção sanitárias acionadas por mola em diversas aplicações comuns. Pesquisas da indústria apontam para três usos principais:

• Transferência de leite

• Recuperação de produto

• Circuitos de fluidos de processo em instalações de processamento de laticínios

Cada aplicação requer fechamento confiável e limpeza fácil. O mecanismo de mola suporta ambos os objetivos. Um processador que necessita de fechamento positivo em um produto de baixa viscosidade achará este projeto uma escolha prática. O estilo de conexão sanitária ainda é importante, e as próximas seções abordam as opções de braçadeira e solda.

Válvulas de esfera sanitárias e uso de válvulas de retenção

Operação por gravidade e refluxo

Uma válvula de retenção de esfera sanitária usa uma esfera simples dentro da caixa. Esta bola fica apoiada em um assento quando a linha não está correndo. O fluxo direto empurra a esfera para fora da sede e permite a passagem do produto. A bola rola para longe do assento durante o fluxo direto. Quando o fluxo retrocede, a esfera rola para trás e sela contra a sede. A gravidade ajuda isso a acontecer em linhas horizontais. A bola volta ao seu assento sem qualquer mola ou haste.

Este projeto oferece boa vedação com poucas peças móveis. A bola se move livremente dentro de uma câmara lisa. Não há espaço morto onde o produto possa ser coletado. Os fabricantes lustram o interior de acordo com os padrões 3A. Uma válvula de retenção sanitária deste estilo lida com fluidos espessos e produtos com partículas. A câmara aberta permite que líquidos espessos fluam ao redor da bola. As partículas passam sem bloquear o mecanismo. A bola se eleva totalmente para fora do assento, de modo que a queda de pressão permanece baixa.

Aplicações em alimentos e laticínios

As fábricas de laticínios utilizam válvulas de esfera sanitárias para produtos que contenham sólidos ou sejam muito espessos. Iogurte, queijo cottage e preparações de frutas passam por essas linhas. O design sanitário lida com coalhada pequena e pedaços de frutas. Uma válvula com mola ficaria entupida nessas mesmas linhas. A válvula de retenção esférica mantém o produto em movimento sem bloqueios. O caminho de fluxo aberto funciona bem para linhas que manuseiam produtos espessos.

Essas válvulas de esfera sanitárias também aparecem no processamento de bebidas e alimentos. A construção em conformidade com 3A atende às regras de higiene para contato direto com o produto. Os sistemas de limpeza no local limpam a câmara aberta sem qualquer problema. A esfera e a sede resistem a soluções de lavagem cáustica. Os processadores escolhem válvulas de esfera sanitárias quando precisam de fechamento confiável e limpeza fácil. As válvulas de esfera sanitárias com conexões de braçadeira simplificam a instalação. O estilo de conexão ainda é importante para a manutenção. As opções de fixação e soldadas funcionam com válvulas de retenção de esfera. Um processador escolhe a conexão com base nas necessidades de limpeza e no layout da linha.

Tipos de conexão de válvula de fixação para sistemas sanitários

Design modular para fácil limpeza

Uma conexão de braçadeira usa um design tri-trevo para conectar corpos de válvulas a linhas de processo. Duas virolas correspondentes se encontram frente a frente. Uma junta fica entre eles. Uma braçadeira mantém as peças unidas com um simples aperto. Este tipo de conexão de válvula permite instalação e remoção rápidas sem ferramentas especiais. Um operador afrouxa uma braçadeira e retira a válvula da linha em segundos.

O design modular torna as válvulas de fixação fáceis de instalar em espaços apertados. Uma conexão de flange precisa de parafusos em um círculo completo. Esse trabalho leva muito mais tempo. Uma conexão de braçadeira precisa apenas de um ou dois pontos de aperto. As equipes de manutenção economizam tempo em cada mudança. O design da braçadeira também permite que os processadores troquem os corpos das válvulas sem cortar o tubo. Essa flexibilidade funciona bem para linhas que mudam de produto com frequência.

Adequação e benefícios do CIP

Os sistemas de limpeza no local dependem de superfícies lisas e drenáveis. Uma conexão de braçadeira ajuda o CIP porque cada parte molhada se desfaz rapidamente. A junta veda firmemente durante a operação. Um operador remove a braçadeira e verifica o interior após a limpeza. Nenhuma fenda oculta retém resíduos do produto. Este tipo de conexão de válvula atende aos padrões sanitários para contato direto com o produto.

As conexões de fixação também reduzem o tempo de inatividade durante a manutenção. Uma conexão de flange permanece fixa e requer um torque cuidadoso dos parafusos. Uma conexão de braçadeira abre com um simples aperto ou giro. As equipes substituem juntas e vedações sem mover a tubulação próxima. A válvula volta a funcionar rapidamente. Os processadores que se preocupam com a limpeza frequente escolhem conexões de braçadeira em vez de opções de flange. O design equilibra higiene, velocidade e confiabilidade para sistemas sanitários.

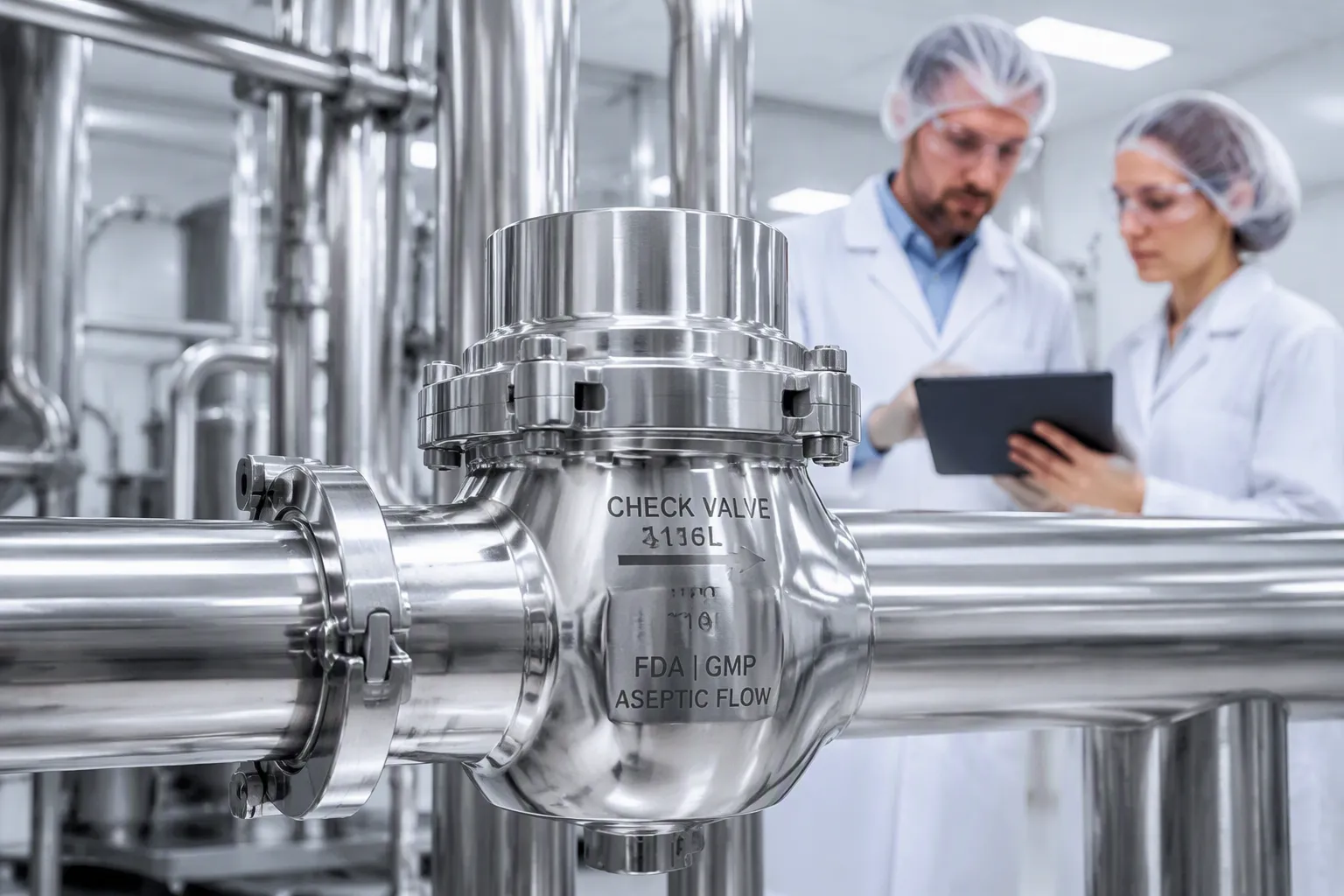

Aplicações de válvulas de retenção sanitárias soldadas

Instalação Permanente e Zero Dead-Leg

Uma válvula de retenção sanitária soldada usa juntas que permanecem no lugar em vez de peças que você pode retirar. O instalador solda o corpo da válvula diretamente na linha de processo. Esta conexão cria uma vedação suave e sem folgas que nenhum grampo ou flange pode igualar. O forjamento de peça única e a solda do mesmo material eliminam pontos onde a sujeira pode ficar presa. As superfícies externas recebem polimento eletrolítico e as superfícies internas recebem polimento superespelhado. Nenhuma poeira se acumula, bactérias não podem crescer e vazamentos não podem se formar na junta.

Pernas mortas são um grande risco em sistemas de alta pureza. Uma perna morta é uma área de baixo ou nenhum fluxo, maior que seis diâmetros, onde as bactérias podem crescer e se multiplicar, desde que haja ambiente e nutrientes adequados. Os tipos de acessórios são geralmente o fator limitante na redução do risco de contaminação.

Pernas mortas são áreas de baixo ou nenhum fluxo, maiores que seis diâmetros, onde as bactérias podem crescer e se multiplicar, desde que haja ambiente e nutrientes adequados. Os tipos de acessórios são geralmente o fator limitante na mitigação do risco de contaminação. A conexão mais comum em sistemas de alta pureza é a conexão sanitária tri-clamp, sendo as conexões roscadas e flangeadas consideradas menos adequadas. Se as conexões tri-clamp não forem possíveis, a fusão de topo deve ser usada para criar uma conexão suave e contínua.

Extremidades soldadas com referências de posicionamento de soldagem pré-fabricadas ajudam sistemas de tubulação sanitária de alto volume em áreas limpas. Este estilo de conexão evita vazamentos externos e contaminação cruzada. Atende totalmente às regras de produção asséptica da FDA, 3-A e GMP. O sistema de proteção de vedação sem pernas mortas mantém as zonas do produto estéreis.

Melhores Práticas para Processos Assépticos

As linhas biotecnológica e farmacêutica contam com válvulas de retenção sanitárias soldadas para barreiras estéreis. Essas instalações executam ciclos SIP e CIP validados. Uma solda permanente suporta uma produção constante sem quebrar o limite estéril. Tês tipo Y de fixação rápida tendem a acumular depósitos nas vedações, são propensos a vazar sob alta pressão e não podem atender às demandas de transferência contínua de alto volume. Uma válvula soldada evita esses problemas.

A instalação necessita de um planejamento cuidadoso porque a junta é permanente. As equipes de manutenção não podem trocar uma válvula soldada durante uma produção. Eles devem agendar a substituição durante paradas planejadas. A confiabilidade da vedação permanece alta durante toda a vida útil. Os processadores devem verificar a qualidade da solda com inspeção antes que a linha retorne ao serviço. Esta prática protege a segurança do produto e apoia auditorias regulatórias.

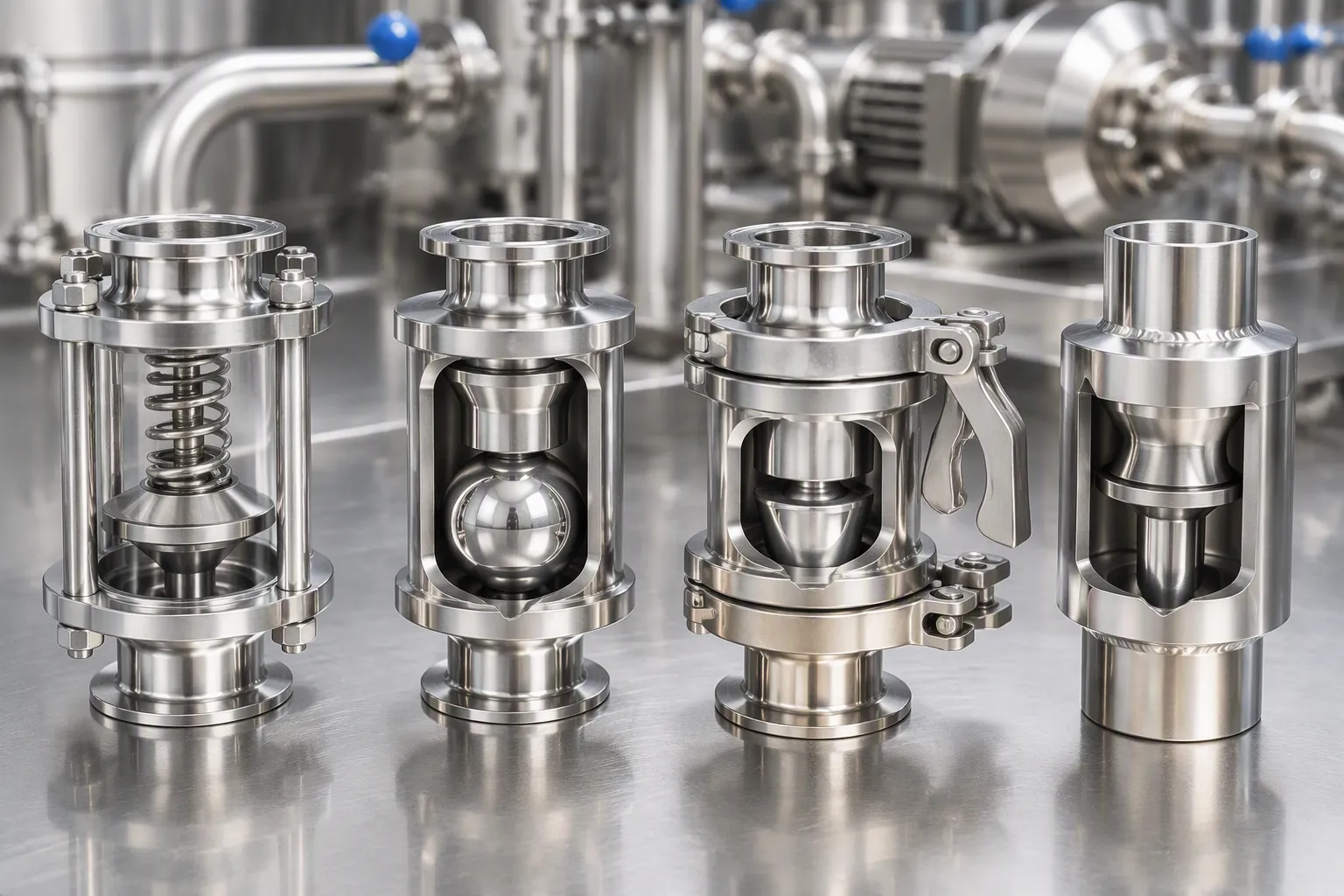

Guia de seleção de válvulas de retenção sanitárias

Principais diferenças por design

Cada projeto troca uma força por outra. Uma unidade de mola fecha rapidamente e mantém líquidos finos. A mola adiciona queda de pressão, portanto o dimensionamento da bomba deve levar em conta essa perda. Uma unidade esférica permite que produtos espessos e partículas passem com pouca resistência. A esfera rola para fora da sede, de modo que o fluxo permanece aberto e a queda de pressão permanece baixa. A capacidade de limpeza também difere. Uma conexão de braçadeira abre em segundos para inspeção. Uma junta soldada permanece permanente e remove pernas mortas, mas exige um desligamento para substituição.

A tabela abaixo compara os quatro designs nos fatores que mais importam.

Os processadores também avaliam essas escolhas em relação às válvulas sanitárias de diafragma e às válvulas borboleta sanitárias. Essas duas famílias cumprem funções diferentes. Uma válvula de diafragma é adequada para estrangulamento e fechamento. Uma válvula borboleta é adequada para isolamento de linhas grandes. Uma válvula de retenção sanitária realiza apenas uma tarefa: interrompe o fluxo reverso sem operador.

Válvula correspondente ao caso de uso

A alta viscosidade aponta para um design esférico. Os preparados de iogurte e frutas passam pela câmara aberta sem obstruir. Os baixos requisitos de perna morta apontam para um corpo soldado. As linhas biotecnológicas e farmacêuticas precisam dessa junta permanente e sem lacunas. A limpeza frequente aponta para uma conexão de braçadeira. As equipes puxam a carroceria, verificam a gaxeta e a devolvem rapidamente ao serviço. A baixa queda de pressão aponta para um projeto de mola apenas quando o produto é fino e a bomba tem margem.

Nenhum design único vence todos os casos. Uma planta pode operar uma unidade esférica em uma linha e uma unidade soldada em outra. A escolha certa segue o fluido, o cronograma de limpeza e o orçamento de pressão. Os compradores que compartilham esses três detalhes com um fornecedor obtêm uma válvula adequada à linha.

Tipo de fluido, espessura, queda de pressão, frequência de limpeza e regras de perna morta orientam cada escolha. Líquidos finos funcionam melhor com um design de mola. Produtos espessos com partículas precisam de um desenho esférico. Configurações modulares exigem conexões de grampo. As linhas assépticas exigem corpos soldados. Cada válvula de retenção sanitária tem um propósito claro.

Uma referência rápida ajuda os compradores a decidir. As unidades de mola são adequadas para líquidos de baixa viscosidade. As unidades esféricas lidam com fluidos viscosos. As conexões de fixação se adaptam a sistemas modulares. Corpos soldados protegem linhas estéreis. Os processadores devem compartilhar os detalhes do fluido, o cronograma de limpeza e os limites de pressão com um fornecedor. Essa etapa garante que a válvula sanitária certa chegue para o trabalho.

Perguntas frequentes

Qual design funciona melhor para produtos espessos com partículas?

Um design esférico funciona bem para fluidos espessos e sólidos pequenos. A bola rola para fora do assento quando o fluxo avança. Iogurte, queijo cottage e pastas de frutas passam pela câmara aberta sem ficarem presos. Um desenho de mola bloquearia essas mesmas linhas. Os processadores escolhem o estilo de bola para desligamento que funciona em produtos resistentes.

Como uma conexão de braçadeira ajuda na limpeza?

Uma conexão de braçadeira usa um design tri-trevo. Um operador afrouxa uma braçadeira e retira a válvula em segundos. Cada parte que toca no produto é separada para verificação. Nenhuma lacuna oculta retém resíduos. Os sistemas clean-in-place funcionam melhor com esta configuração que se desfaz facilmente. As equipes trocam as juntas sem mover a tubulação próxima.

Quando um processador deve escolher um corpo soldado?

As linhas assépticas e estéreis necessitam de corpos soldados. A articulação permanente elimina as pernas mortas onde as bactérias crescem. As fábricas biotecnológicas e farmacêuticas contam com este design para ciclos SIP e CIP validados. A vedação lisa e sem lacunas atende às regras FDA, 3-A e GMP. A substituição precisa de um desligamento planejado.

O que causa queda de pressão em uma válvula com mola?

A mola adiciona resistência ao fluxo direto. Os processadores devem planejar essa perda durante o dimensionamento da bomba. A válvula também precisa de pressão suficiente para vencer a tensão da mola. Líquidos finos funcionam bem com este projeto quando a bomba tem margem. Uma válvula de esfera proporciona menor queda de pressão para produtos espessos.

Uma válvula de retenção sanitária pode atender a todas as aplicações?

Nenhum design único vence todos os casos. Uma planta pode operar uma unidade esférica em uma linha e uma unidade soldada em outra. A escolha certa segue o fluido, o cronograma de limpeza e o orçamento de pressão. Os compradores que compartilham esses detalhes com um fornecedor recebem uma válvula adequada à linha.
