Parâmetro principal
Padrão | SMS, DIN |
Peças de contato do material | SS304 (1.4301)/SS316L (1.4404) | Fornecido com relatório de inspeção de material |
Material peças sem contato | SS304 (1.4301) |
Aplicativo | Pó, partícula, cápsula |
Tamanho | 4 a 12 ', DN1100 para DN300 |
Conexão | Butt-Weld, Tri-Clamp, fios masculinos, rosqueado feminino, união, thread de solda, flange |
Material de vedação | Silicone, EPDM, FKM, Buna, todos os selos Material em conformidade com FDA21CFR117.2600 |
Opção de unidade | Alça de aço inoxidável manual |

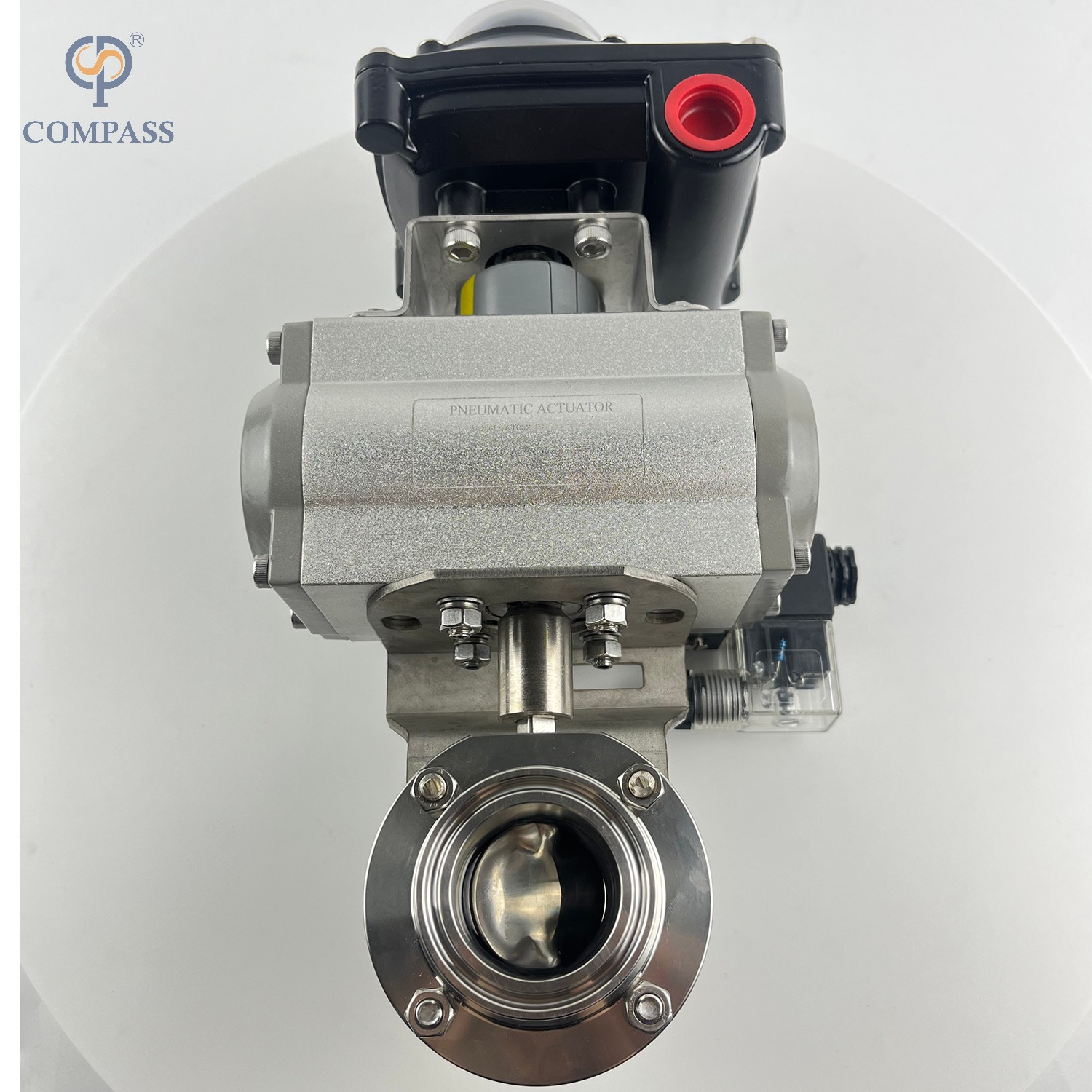

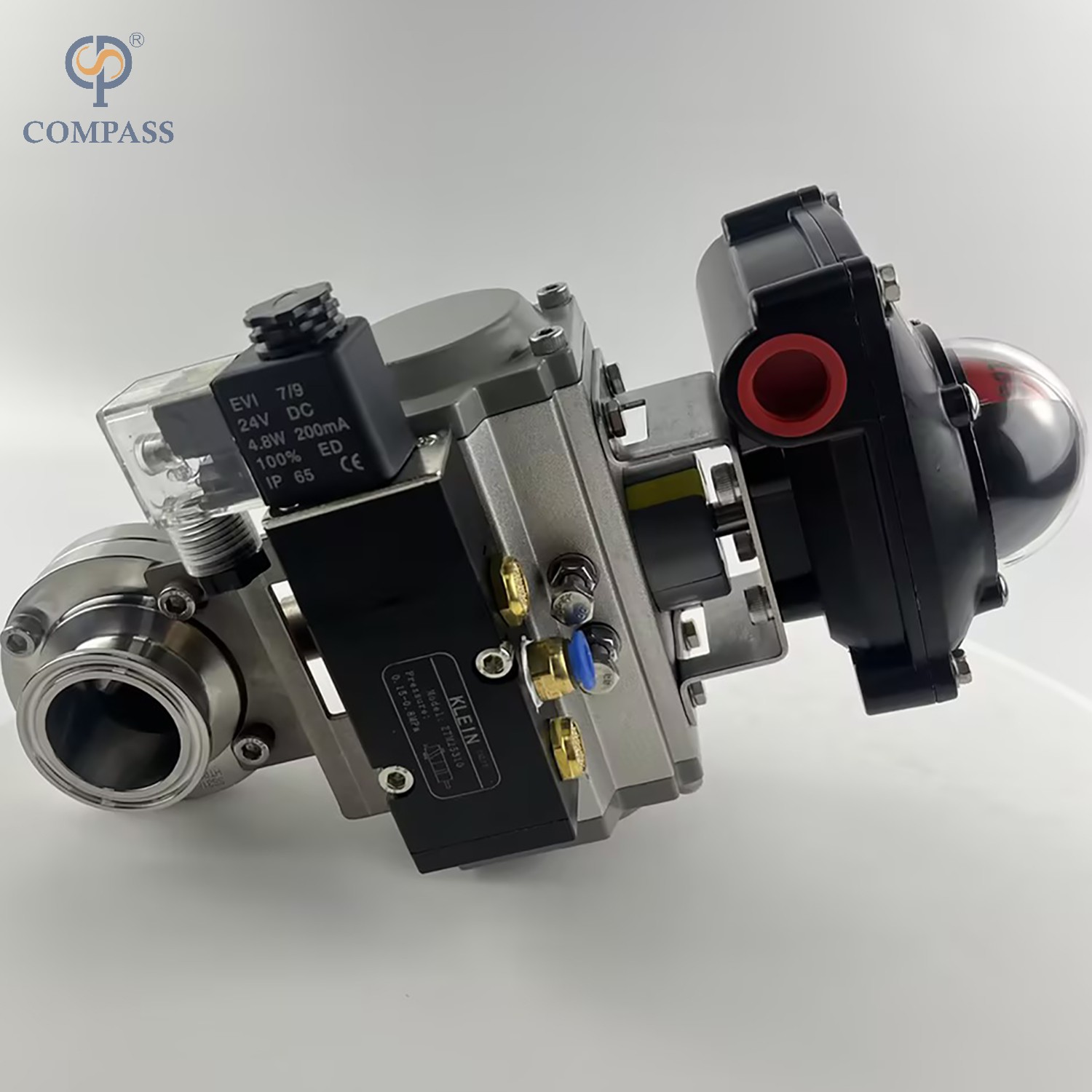

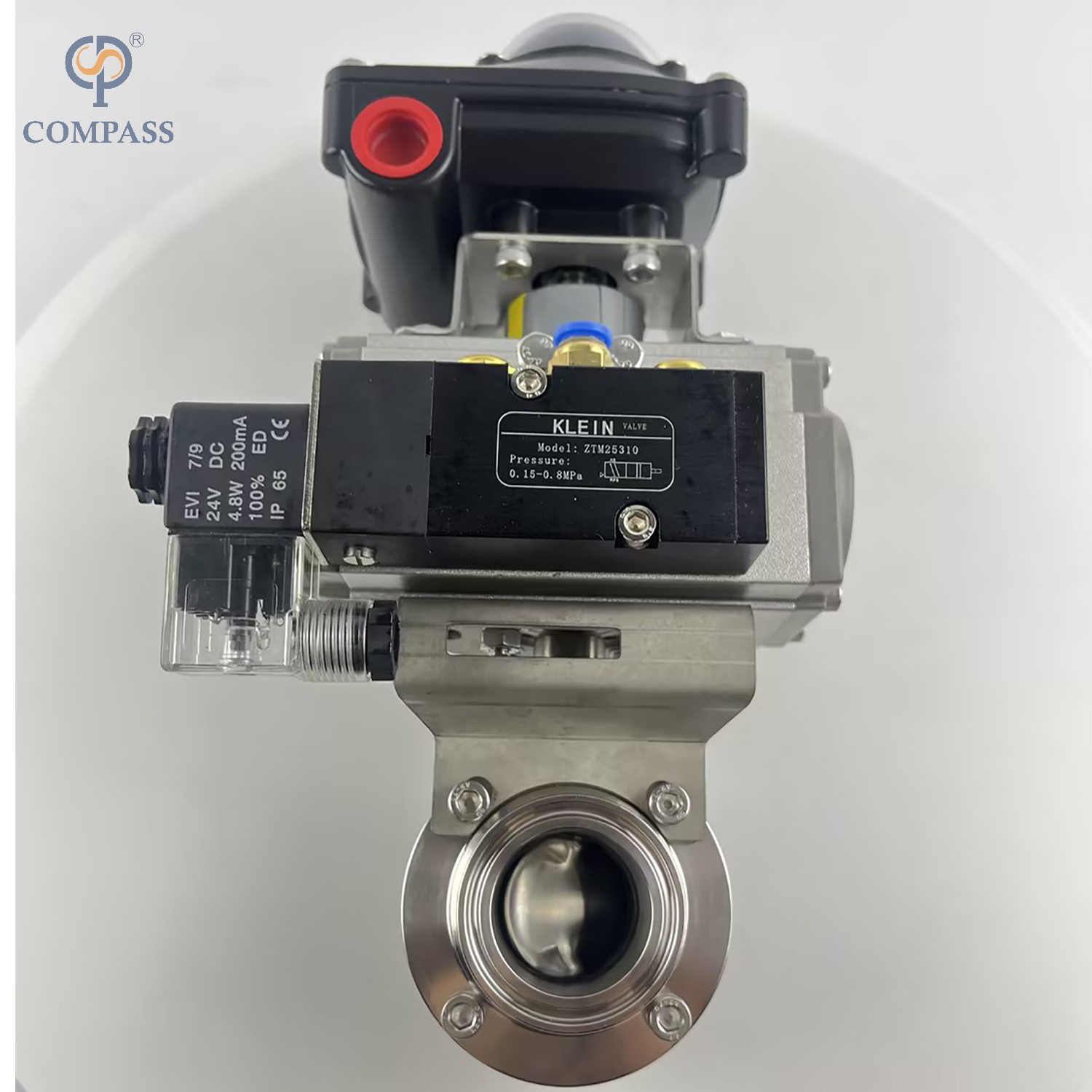

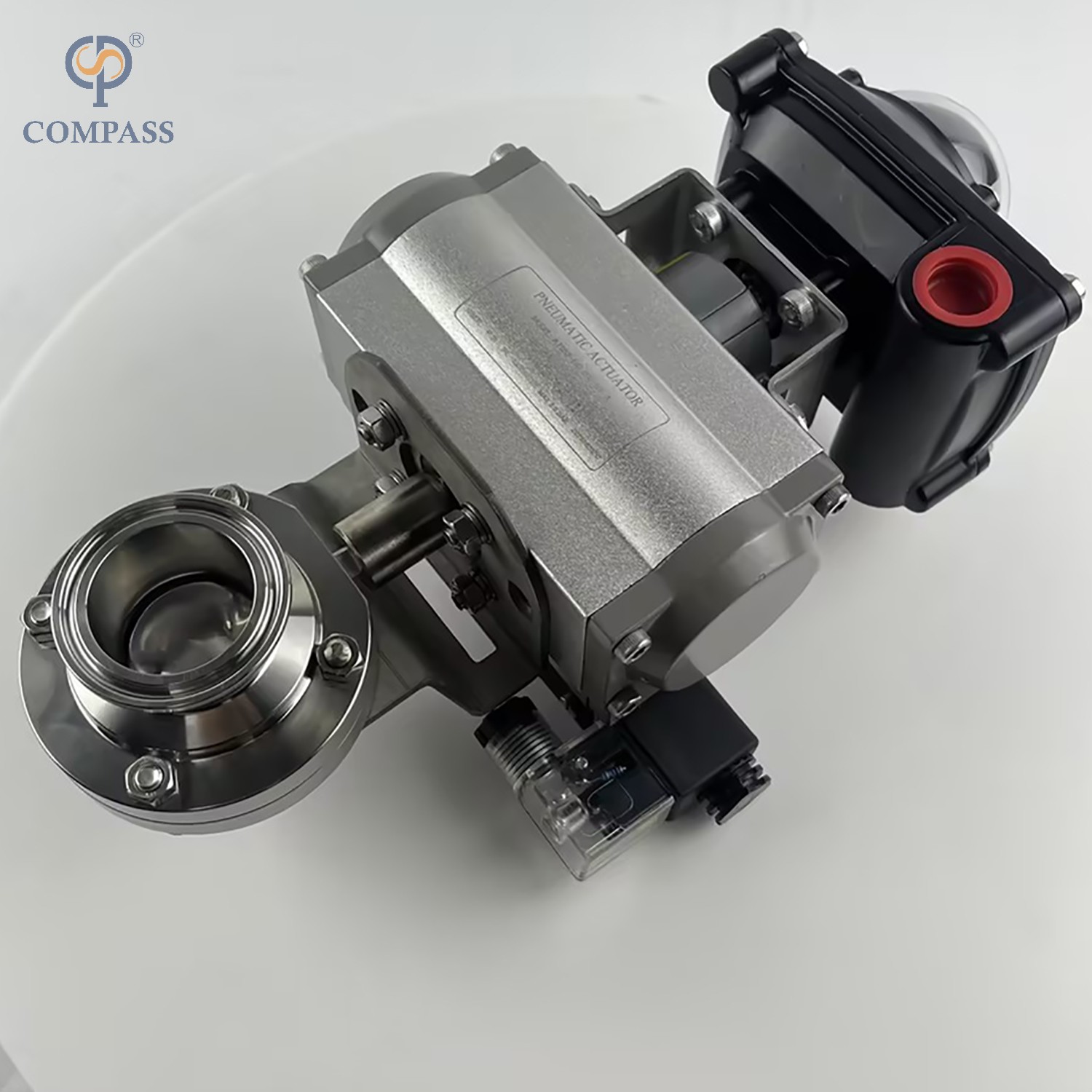

Atuador pneumático SS (ar/mola, ar/ar) |
Atuador pneumático de alumínio (ar/mola, ar/ar) |
Atuador elétrico (on-off, ajustável) |
Opção de unidade | Controlador C-top, controlador C-top (AS-I) |
Máx. Pressão de trabalho | ≤16bar (232psi) |
Min. Pressão de trabalho | 0.2Bar (2,9psi) |
Pressão de fornecimento para o atuador aéreo | 5 ~ 8 (72,52psi ~ 116psi) |
Tratamento de superfície externa | RA32 ~ 64UIN (0,8 ~ 1,6UM) |
Tratamento da superfície interna | RA16 ~ 32UIN (0,4 ~ 0,8UM) |
Faixa de temperatura | -20 ~ 130 ºC (até a vedação do assento) |

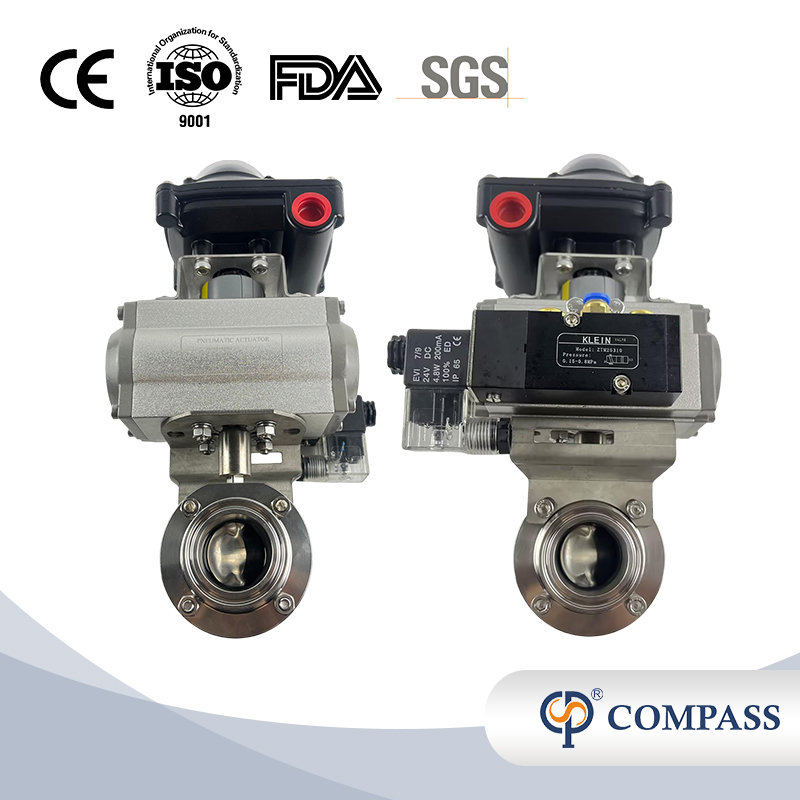

Certificado | ISO 9001, FDA, SGS, CE |
Especificações Técnicas
Máx. pressão: 10bar
mín. pressão: 0,2bar
Faixa de temperatura:
EPDM: -5 ~ 212°F(-20 ~ 100ºC)
Silicone: -31 ~ 248°F(-35~ 120ºC)
FKM:10~ 392°F(-12,2 ~ 200ºC)
Outros materiais estão disponíveis mediante solicitação
Opções
1.A junta pode ser de silicone, EPDM, FKM, Buna, PTFE. Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600
2. A conexão pode ser soldada, Tri-clamp, Rosca Macho, Rosca Fêmea-Macho, União, Rosca de Solda, Flange ou outros mediante solicitação.
3. A alça manual inclui alça de tração SS de 2 posições, alça de tração SS de 3 posições, alça de tração SS de 4 posições, alça de pinça de plástico multiposições, alça de pinça SS de múltiplas posições.

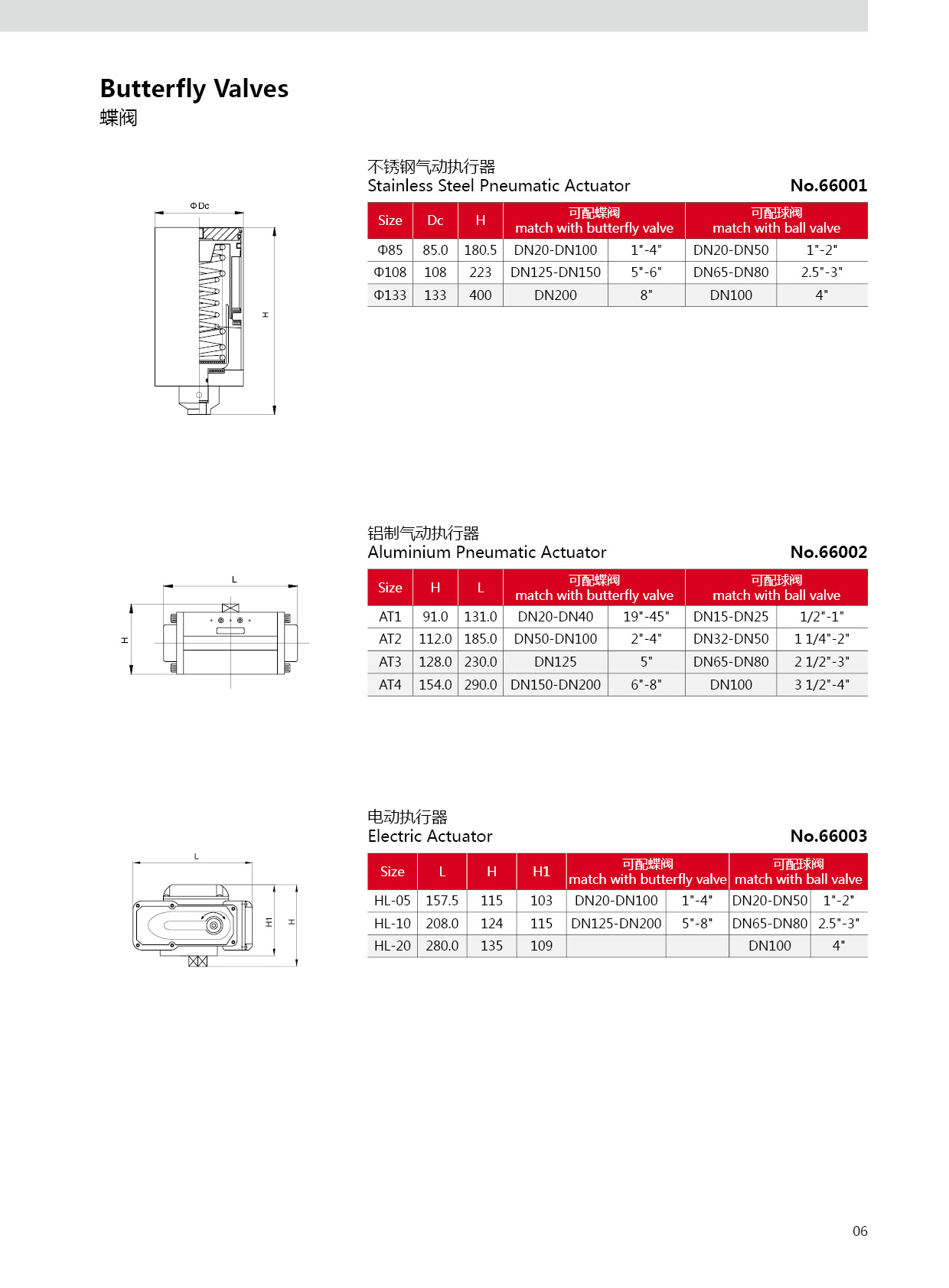

4. Atuador: Atuador Pneumático SS, Atuador Pneumático de Alumínio, Controle do Atuador Elétrico: Sensor de Posição, Controlador C-top, Controlador C-top (AS-I)
5. Cabeça pneumática: Normalmente Fechado (NC) - Ar para Abrir, Mola para Fechar, Normalmente Aberto (NÃO) - Ar para Fechar, Mola para Abrir, Ar para Ar (AA) - Ar para Abrir, Ar para Fechar
Características de design

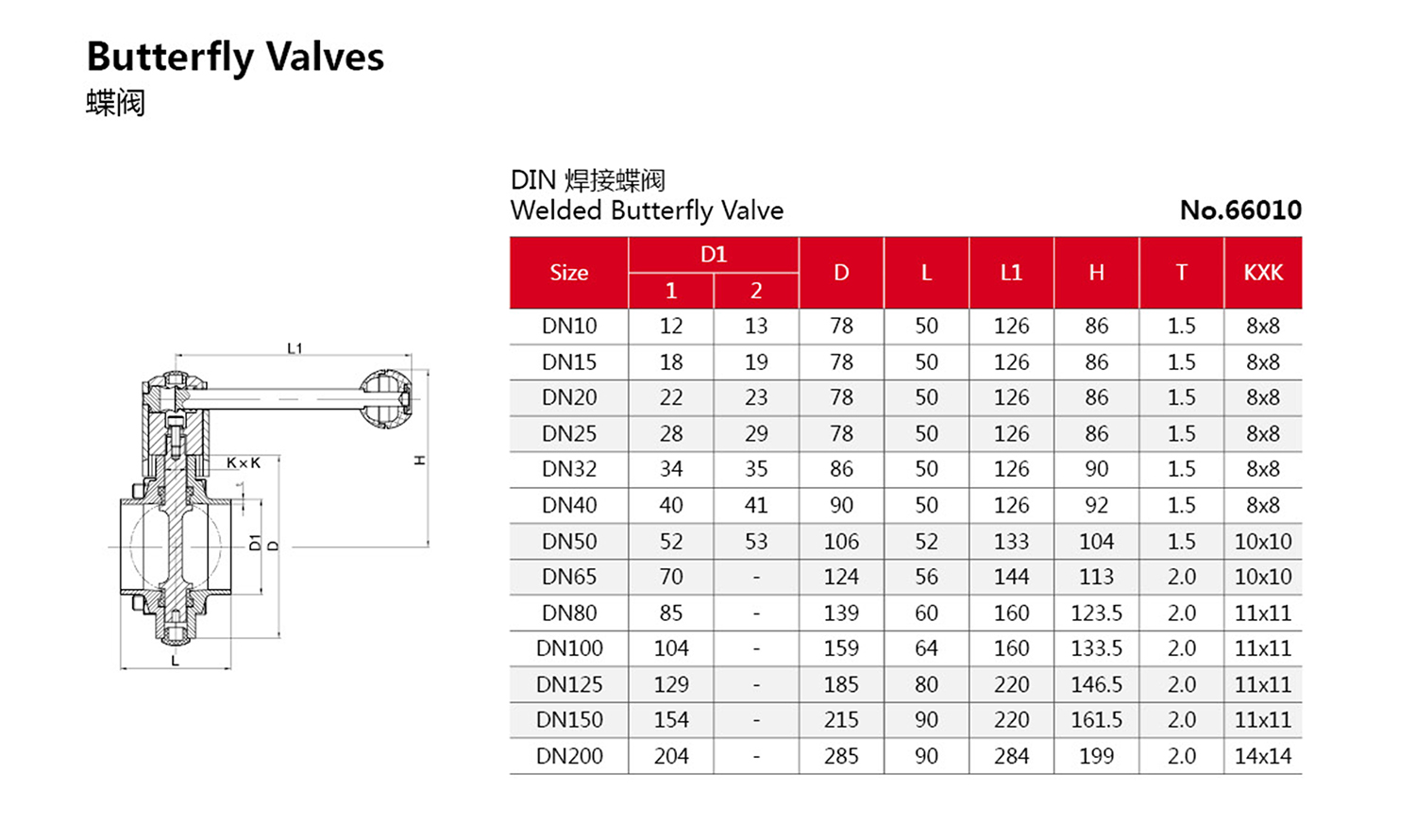

1.Vários padrões podem ser fornecidos: SMS,DIN,3A
2.Disponível em tamanhos de 1/2'a 12',DN10 a DN300
3.Alças de múltiplas posições podem ser usadas para válvulas de até DN150 / 6'
4.Alças de puxar podem ser usadas para válvulas de DN25 / 1' a DN300 / 12'
5. O atuador pneumático e o atuador elétrico são intercambiável.
6. O atuador pneumático pode ser de dupla ação ou de simples ação
7. As vedações estão em conformidade com FDA 21CFR 177. 2600.
8. O corpo da válvula pode ser personalizado com uma ampla seleção de conexões diferentes.
Como pedir?
1. O que os produtos usados para válvulas de borboleta em pó?
2.Que o padrão da válvula de borboleta? Como DIN, SMS
3. Qual é a qualidade do material? Como SS304 e SS316L para opcional
4.O tamanho? O tamanho disponível é de 4 polegadas a 12 polegadas, DN100 a DN300
5. O final da conexão do que conexão? Como solda de bunda, pinça tri, flangeada
6. que princípio de trabalho do que cabeça de controle manual, pneumático,?
7. O material do selo do que é o silicone, o EPDM ?
