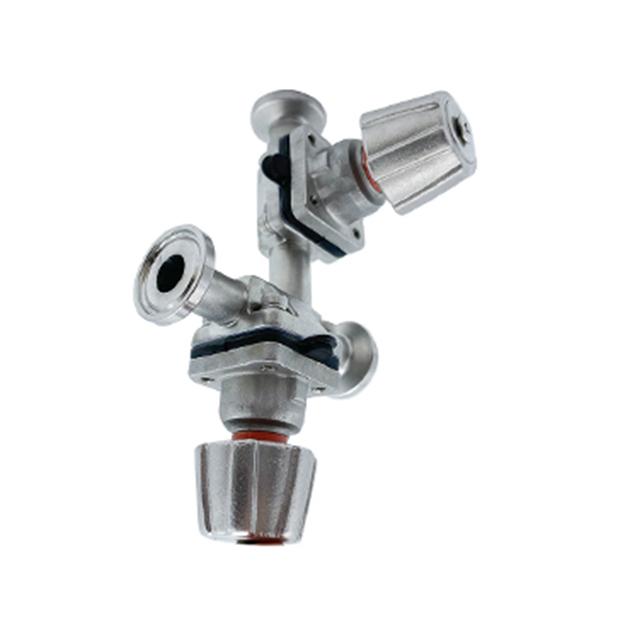

Válvula de diafragma de combinação de personalização manual de aço inoxidável sanitário

Manual de aço inoxidável sanitária Personalizar a válvula de diafragma combinada

Descrição

Formulários

Válvulas de diafragma, manualmente ou pneumaticamente operadas, são projetadas especificamente para uso em processos higiênicos e assépticos nas indústrias farmacêuticas

A válvula é excelente para controle de fluxo, bem como para tarefas abertas / cloase.

Design e características

A válvula do diafragma é melhor em característica do fluxo em comparação com outras válvulas. É mais fácil limpar e melhor processar a substância com partículas. O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.

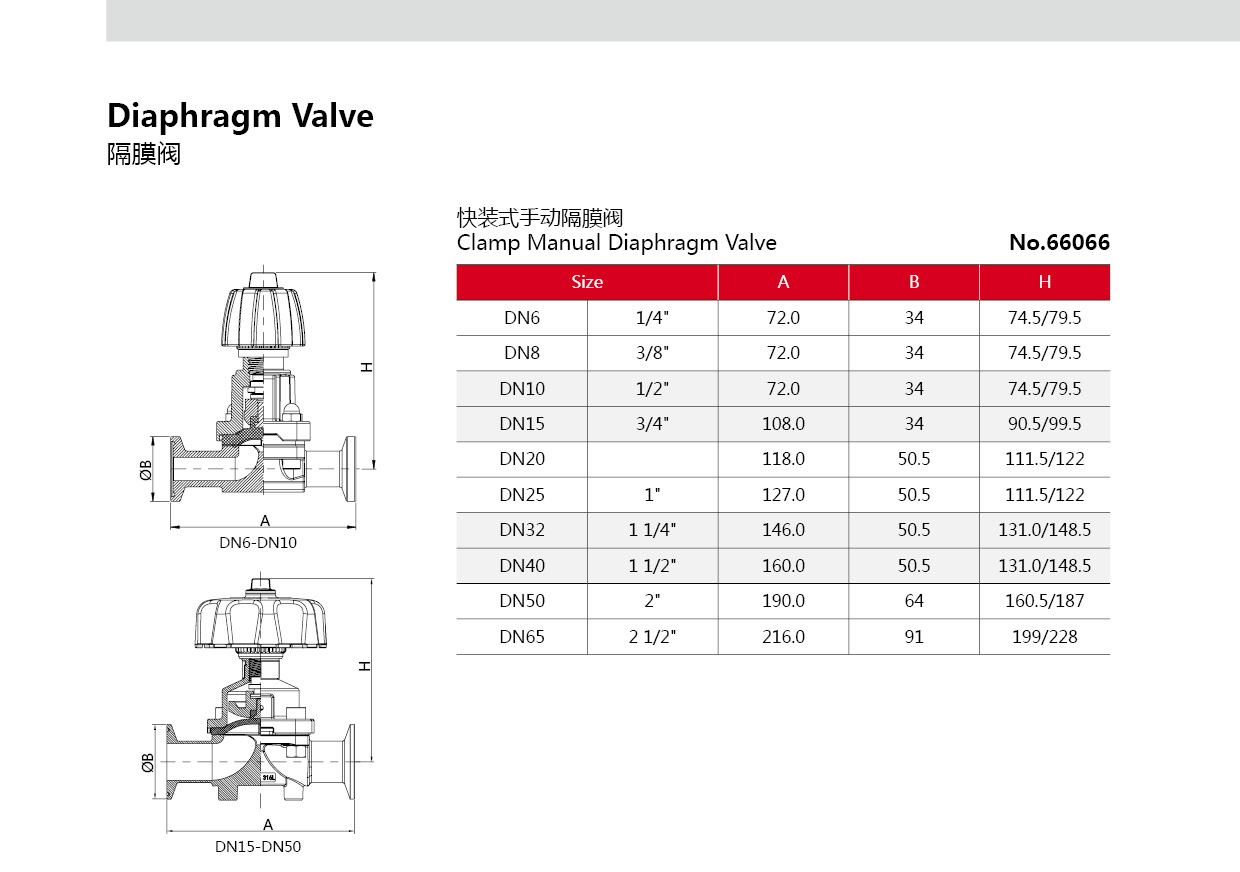

Mini válvula de diafragma Tamanho disponível: 1/4 \", 3/8 \", 1/2 \", 3/4 \".

Válvula de diafragma Disponbale Tamanho: 1 \"- 4 \".

Adequado para CIP / SIP.

Peças em contato com o produto: AISI316L

Outras partes de aço inoxidável: AISI304.

Acabamento de superfície interna: RA <0,5m

Acabamento de superfície externa: fosco / espelho

Princípio de trabalho

A válvula de diafragma é normalmente fechada, onde o diafragma se agarra à cavidade interna do corpo da válvula e fecha o caminho do fluxo do pipeline. Quando a válvula do diafragma precisa ser limpa ou aberta, o caule se move para cima girando o volante manualmente ou dirigindo o atuador de controle pneumático, e o diafragma esférico se dobra para cima, para que a válvula esteja aberta e atinja a exigência de limpo e aberto. O diafragma separa a cavidade interna do corpo da válvula inferior da cavidade interna da tampa da válvula superior, de modo que o núcleo de caule e válvula localizado na parte superior do diafragma não sejam corroídos pelo meio, assim a estrutura de vedação de embalagem é eliminada e o vazamento médio não ocorrerá. O design do corpo de válvula otimizado tornou a descarga de líquido de limpeza totalmente, não formam um fenômeno de retenção.

Show de produtos
