Detalhes do produto
Padrão | SMS, DIN, BPE |
Peças de contato do material | SS316L (1.4404) | Fornecido com relatório de inspeção de material |
Tamanho | 1'a 4',DN25 a DN100 |

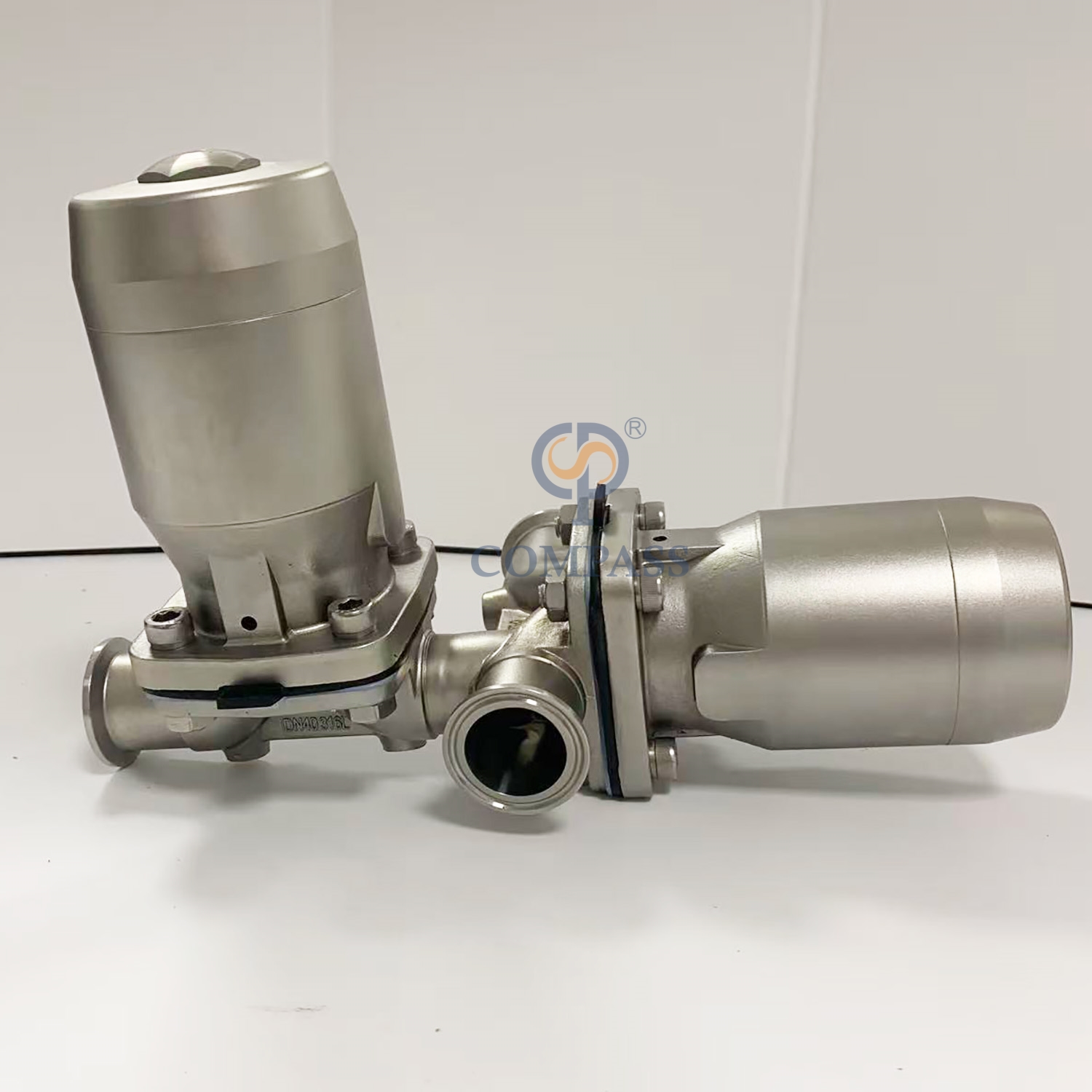

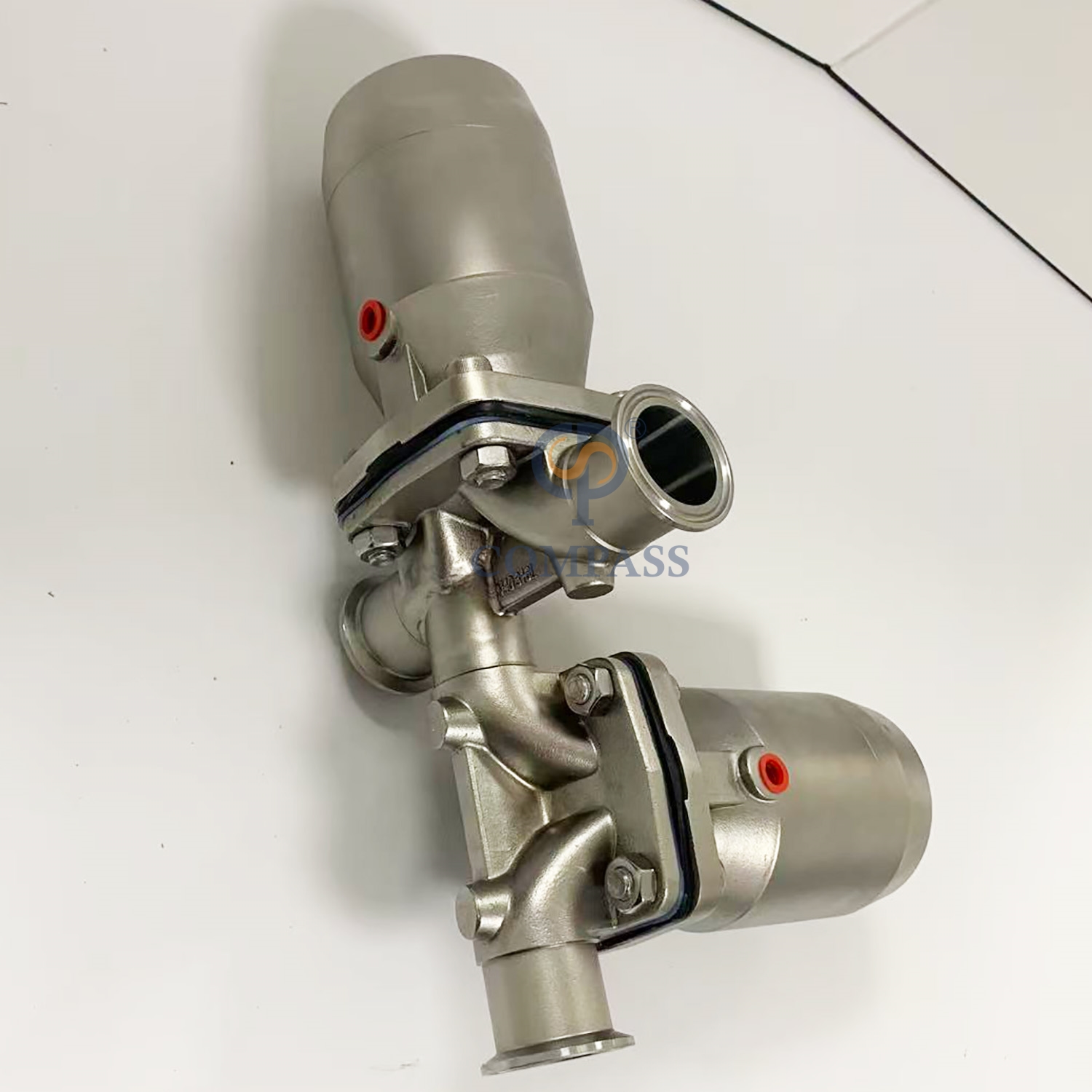

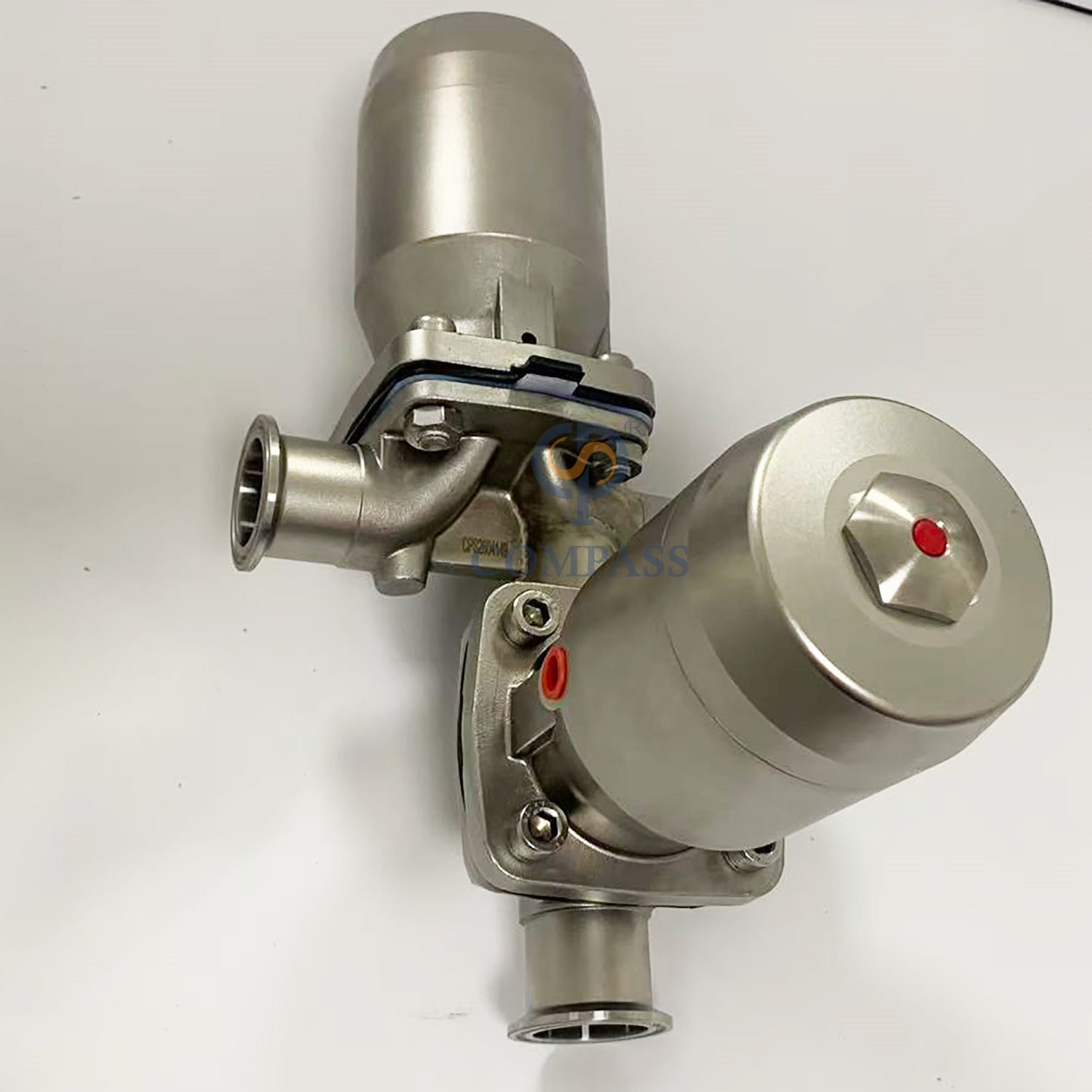

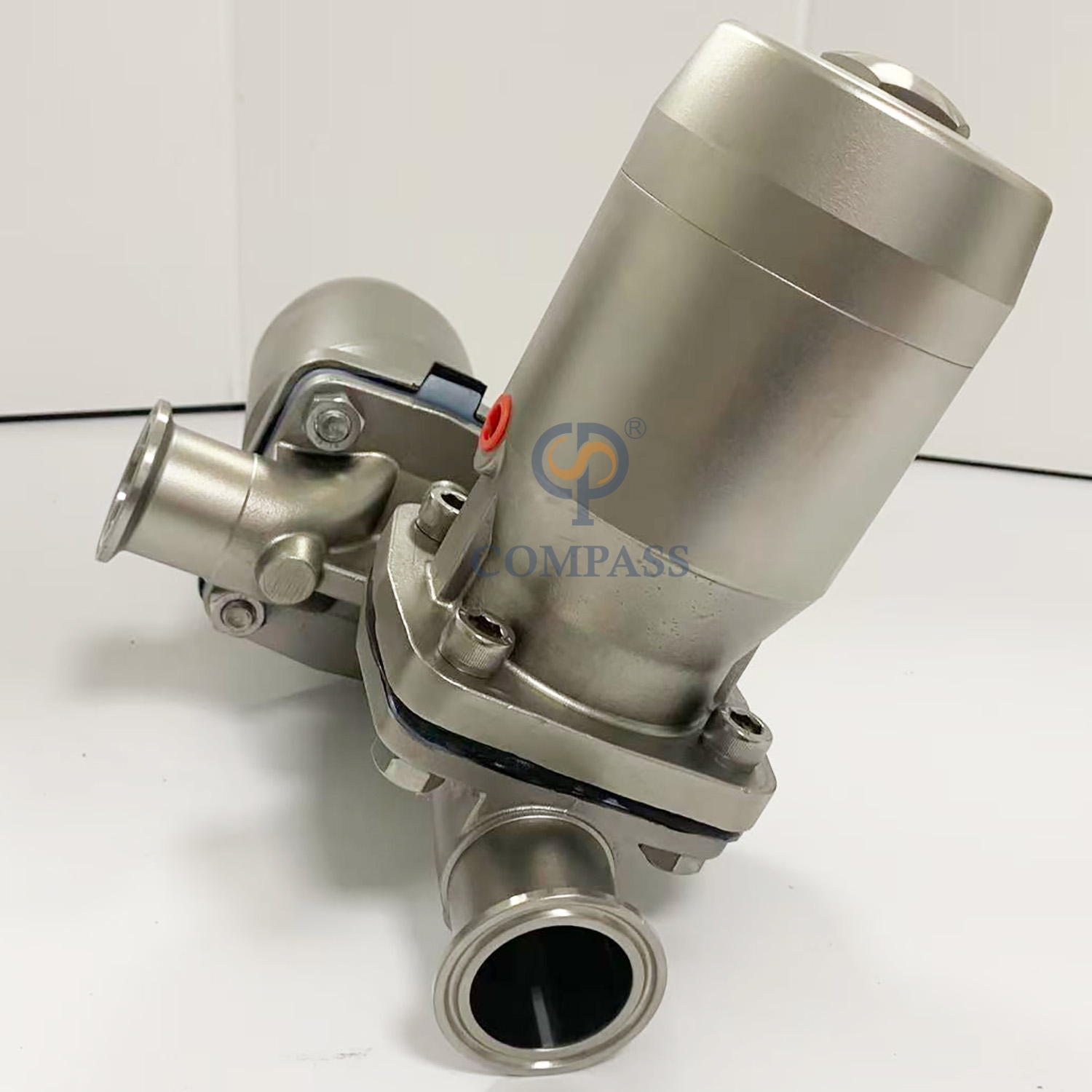

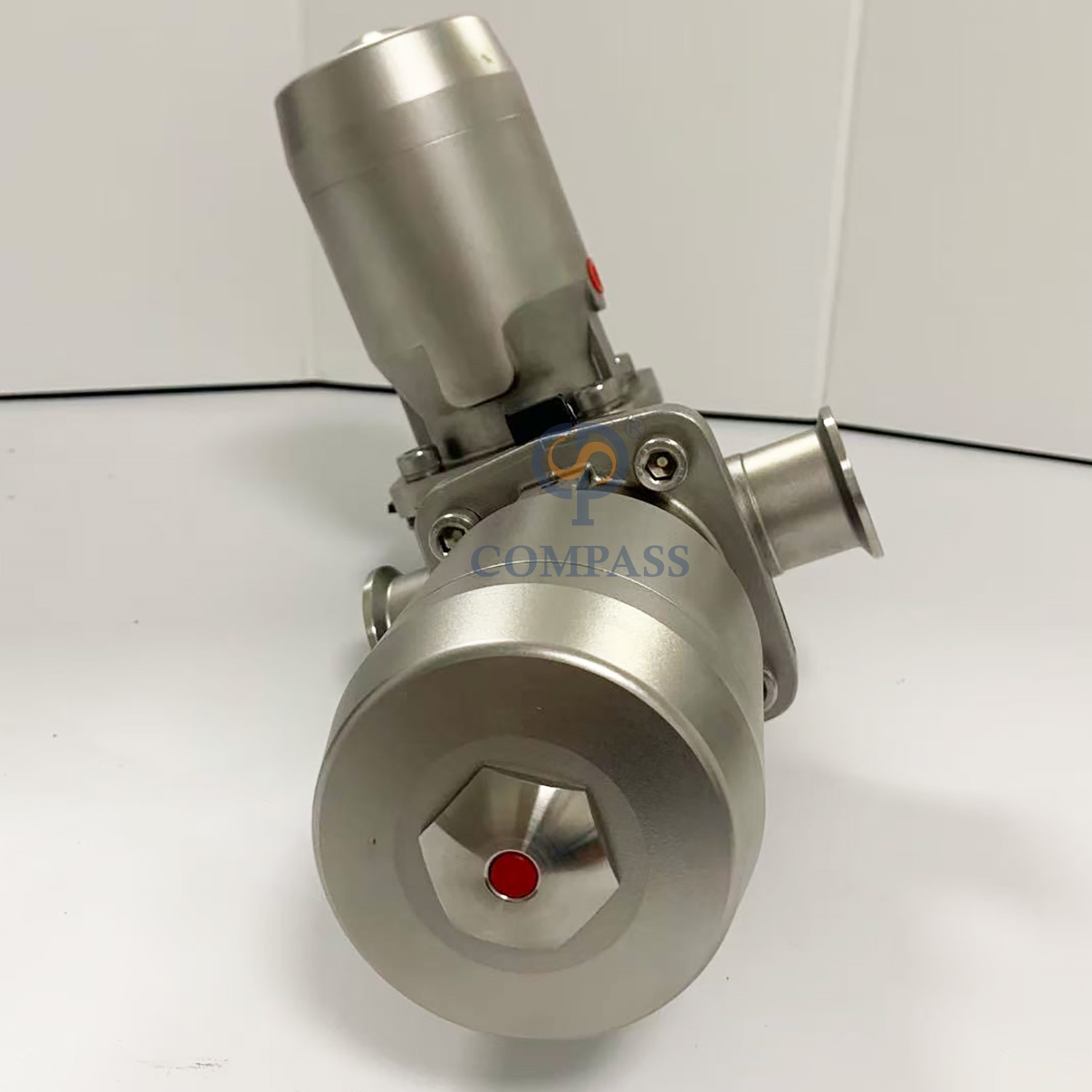

Combinação corporal | Modelo reto, t três maneiras, tipo u, fundo do tanque |
Conexão | Butt-Weld, Tri-Clamp, fios masculinos, rosqueado feminino, união, thread de solda, flange |
Material de vedação | Silicone, EPDM, EPDM com diafragma de PTFE Split, EPDM com diafragma composto de PTFE. Todos os selos materiais estão em conformidade com FDA21CFR117.2600 |
Opção de energia | Operação manual |
Atuador pneumático da SS, atuador pneumático plástico |
Controlador C-top, controlador C-top (AS-I) |
Pressão de trabalho | ≤10bar (145psi) |
Pressão de fornecimento para o atuador aéreo | 5 ~ 8 (72,52psi ~ 116psi) |
Tratamento de superfície externa | RA16 ~ 32UIN (0,4 ~ 0,8UM) |
Tratamento da superfície interna | RA16 ~ 32UIN (0,4 ~ 0,8UM) |
Princípio de trabalho
A válvula de diafragma é normalmente fechada, onde o diafragma se agarra à cavidade interna do corpo da válvula e fecha o caminho do fluxo da tubulação. Quando a válvula de diafragma precisa ser limpa ou aberta, o caule se move para cima girando o volante manual ou acionando o atuador de controle pneumático, e o diafragma esférico se dobra para cima, para que a válvula esteja aberta e atinja a exigência de limpo e aberto. O diafragma separa a cavidade interna do corpo da válvula inferior da cavidade interna da tampa da válvula superior, de modo que o haste e o núcleo da válvula localizados na parte superior do diafragma não sejam corroídos pelo meio, portanto a estrutura de vedação de embalagem é eliminada e o vazamento médio não ocorrerá. O projeto otimizado do corpo da válvula fez com que a descarga do líquido de limpeza não forme um fenômeno de retenção.
Opções
1.A junta pode ser EPDM, EPDM com diafragma dividido de PTFE, EPDM com diafragma composto de PTFE.
2. A conexão pode ser soldada, Tri-clamp, Rosca Macho, Rosca Fêmea-Macho, União, Rosca de Solda, Flange ou outros mediante solicitação.
3.A opção de energia tem operação manual, atuador pneumático SS, atuador pneumático de plástico, controlador C-top, controlador C-top (AS-I).
4. Combinação de corpo tem modelo reto, T de três maneiras, tipo U, fundo do tanque.

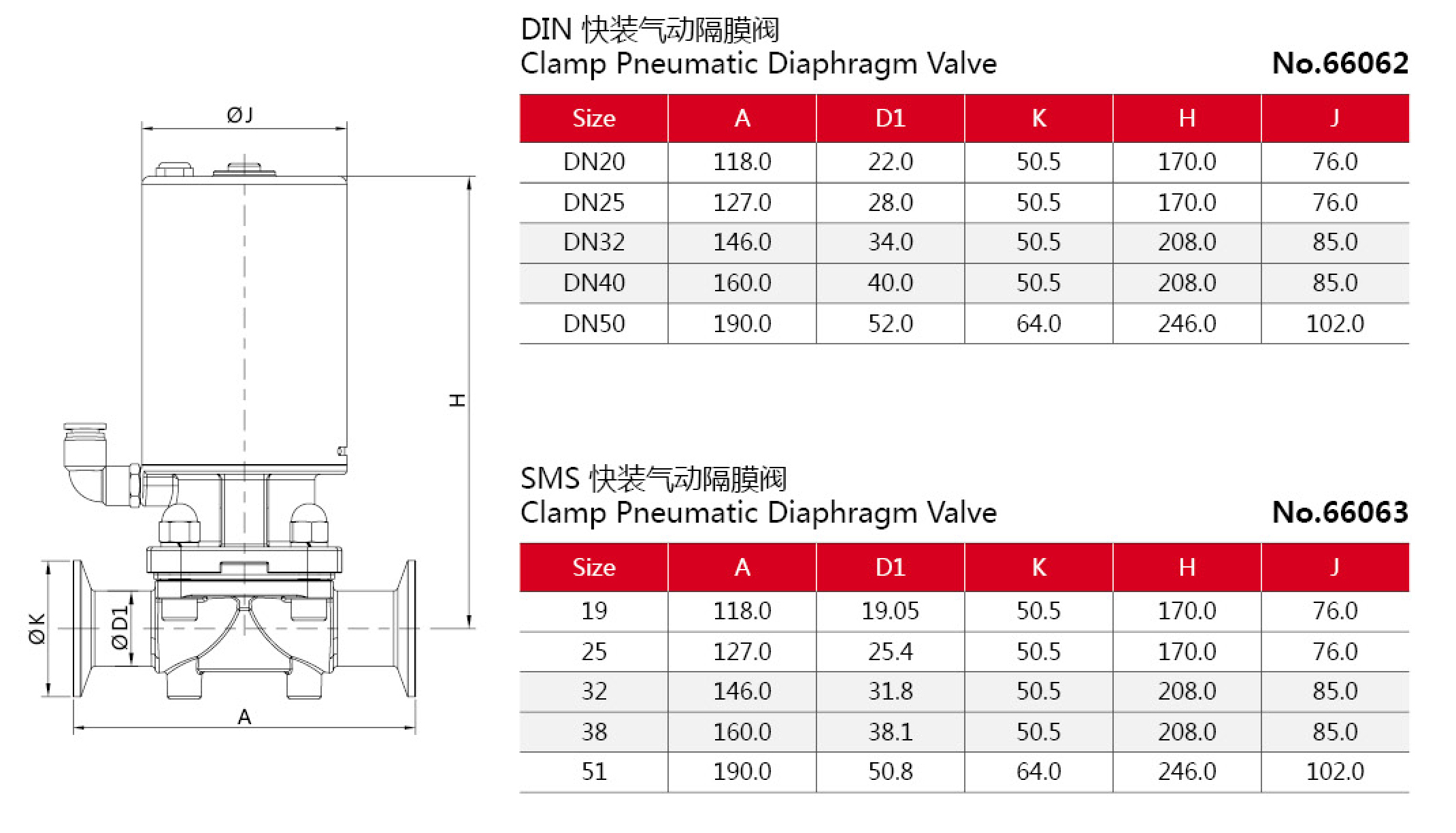

Especificações técnicas
Máx. Pressão: 10bar
Min. Pressão: 0,2bar
Faixa de temperatura:
EPDM: -5 ~ 212 ° F (-20 ~ 100 ℃)
EPDM com PTFE: -184 ~ 302 ° F (-120 ~ 150 ℃)
Outros materiais estão disponíveis mediante solicitação.
Recursos de design
1. A válvula de diafragma sanitária tem melhor característica de fluxo em comparação com outras válvulas. É mais fácil limpar e processar melhor a substância com partículas. o fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.
2. Mini válvula de diafragma tamanho disponível: 1/4',3/8',1/2',3/4',DN6,DN10,DN15,DN20.
3. Tamanho disponível da válvula de diafragma: 1'-4',DN25-DN100.
4.Adequado para CIP/SIP.
5. Peças em contato com o produto: SS316L, Outras peças de aço inoxidável: SS304.
Como pedir?
1. Qual é o padrão para válvula de diafragma? Como DIN, SMS, BPE.
2. Qual é a qualidade do material? Somente material SS316L.
3. Qual é o tamanho opcional? O tamanho disponível é de 1/4 a 4 polegadas, DN6 a DN100.
4. Qual é a combinação corporal? Como modelo reto, T três maneiras, tipo U, fundo do tanque.
5. Qual é a conexão? Como solda de topo, tri-clamp, rosca macho, rosca fêmea, união, etc.
6. Qual é o princípio de funcionamento? Como manual, atuador pneumático SS, atuador pneumático de plástico, controlador C-top, controlador C-top (AS-I).
7. Qual é o material do diafragma? Como silicone, EPDM, EPDM com diafragma dividido de PTFE, EPDM com diafragma composto de PTFE.
