Válvula de diafragma tipo reto pneumático de aço inoxidável sanitário

Válvula de diafragma de aço inoxidável sanitária do tipo reto pneumático

Descrição

Formulários

Válvulas de diafragma, manualmente ou pneumaticamente operadas, são projetadas especificamente para uso em processos higiênicos e assépticos nas indústrias farmacêuticas

A válvula é excelente para controle de fluxo, bem como para tarefas abertas / cloase.

Design e características

A válvula do diafragma é melhor em característica do fluxo em comparação com outras válvulas. É mais fácil limpar e melhor processar a substância com partículas. O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.

Mini válvula de diafragma Tamanho disponível: 1/4 \", 3/8 \", 1/2 \", 3/4 \".

Válvula de diafragma Disponbale Tamanho: 1 \"- 4 \".

Adequado para CIP / SIP.

Peças em contato com o produto: AISI316L

Outras partes de aço inoxidável: AISI304.

Acabamento de superfície interna: RA <0,5m

Acabamento de superfície externa: fosco / espelho

Princípio de trabalho

A válvula de diafragma é normalmente fechada, onde o diafragma se agarra à cavidade interna do corpo da válvula e fecha o caminho do fluxo do pipeline. Quando a válvula do diafragma precisa ser limpa ou aberta, o caule se move para cima girando o volante manualmente ou dirigindo o atuador de controle pneumático, e o diafragma esférico se dobra para cima, para que a válvula esteja aberta e atinja a exigência de limpo e aberto. O diafragma separa a cavidade interna do corpo da válvula inferior da cavidade interna da tampa da válvula superior, de modo que o núcleo de caule e válvula localizado na parte superior do diafragma não sejam corroídos pelo meio, assim a estrutura de vedação de embalagem é eliminada e o vazamento médio não ocorrerá. O design do corpo de válvula otimizado tornou a descarga de líquido de limpeza totalmente, não formam um fenômeno de retenção.

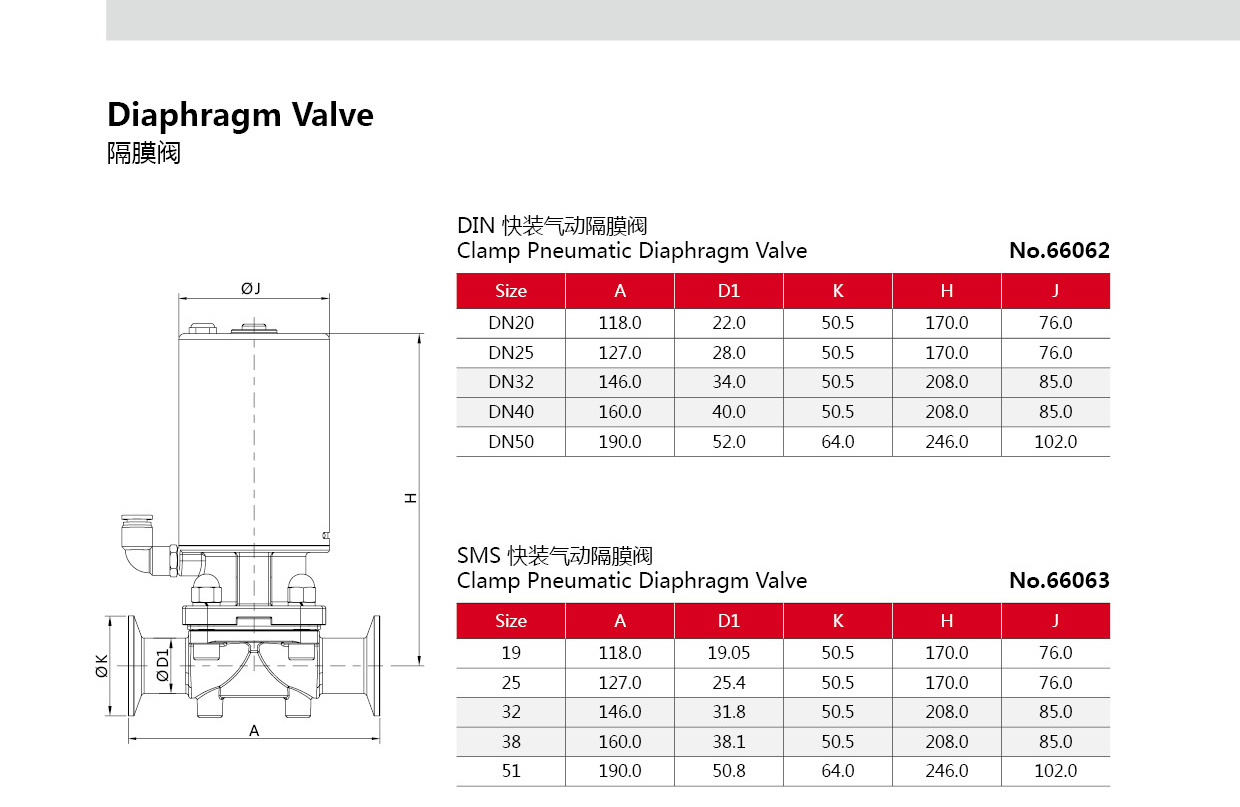

Show de produtos
