Status de disponibilidade: | |
---|---|
Quantidade: | |

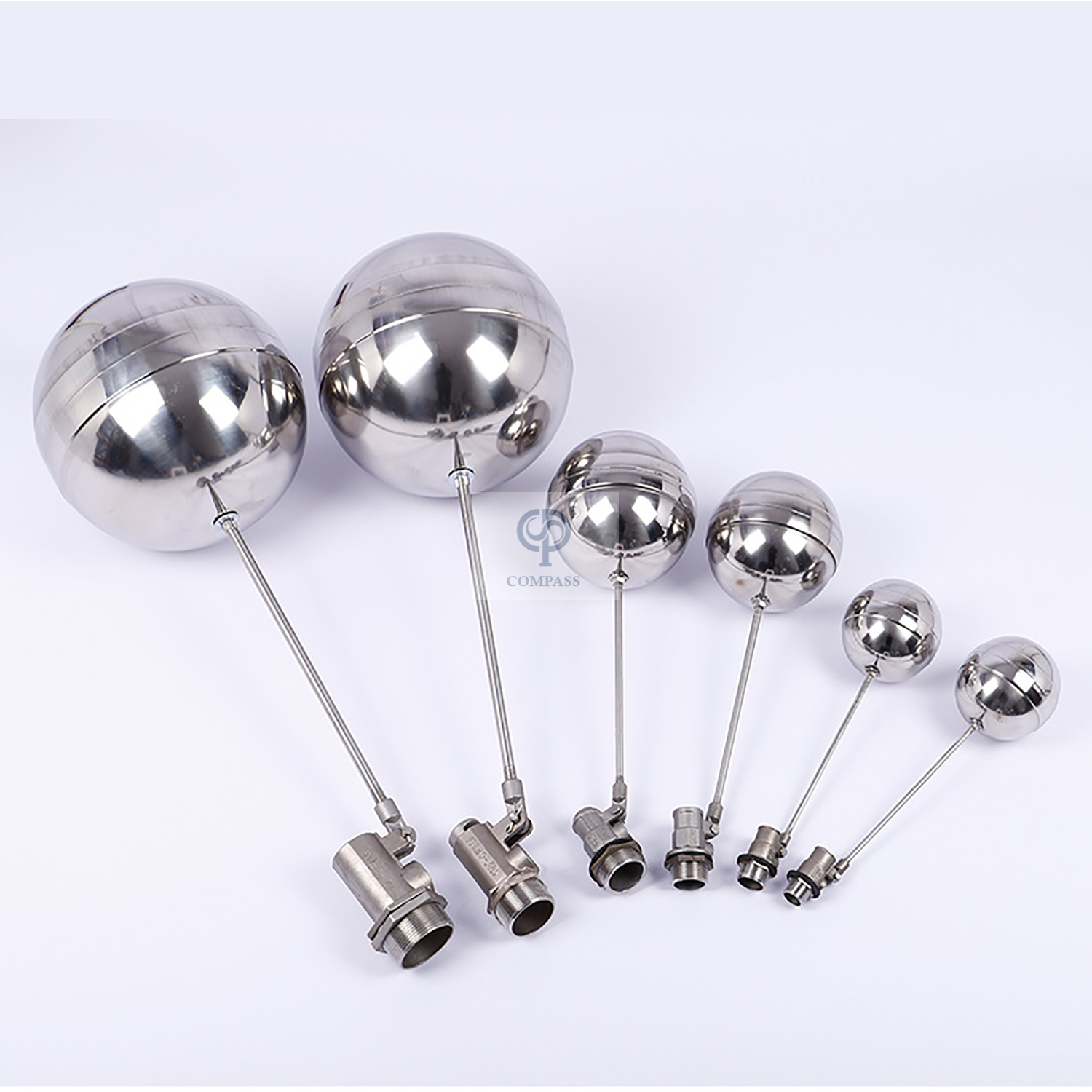

Mercadoria | Válvula Esférica Flutuante | |
Componente | Corpo da válvula, tampa da válvula, vedação, plugue, haste, esfera, porca | |

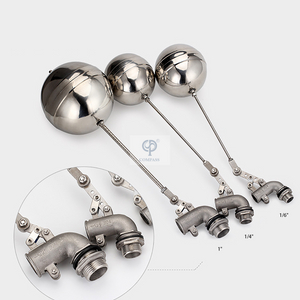

Tipo de válvula de esfera flutuante | Válvula de Boia de Aço Inoxidável | |
Válvula Esférica Flutuante de Orifício Pequeno | ||
Válvula de Boia de Plástico | ||
Tipo de projeto | Tipo Alavancado, Direto | |
Peças de contato de material | SS304(1.4301),SS316 (1.4401),Latão,SS201 | Fornecido com relatório de inspeção de material |
Peças de material sem contato | SS304(1.4301),SS201 | |
Material de vedação | NBR,EPDM,Silicone,FKM.Todo o material está em conformidade com FDA21CFR117.2600 | |
Tamanho da Conexão | DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100 | |
Tamanho da Bola | 95mm,135mm,150mm,225mm,250mm,280mm,300mm | |
Conexão | Rosca de Parafuso, Tri-clamp, Flange | |
máx.Pressão | 16bar (232psi) | |
Pressão de Trabalho | 6bar (87psi) | |
Temperatura de design | -4 ~ +392°F (-20℃~+200 ℃) | |
Ângulo de rotação | 360° | |
Modo de condução | Controle Hidráulico | |
Direção do fluxo | Unidirecional | |
meios de comunicação | Água | |
Suporte personalizado | OEM,OED |

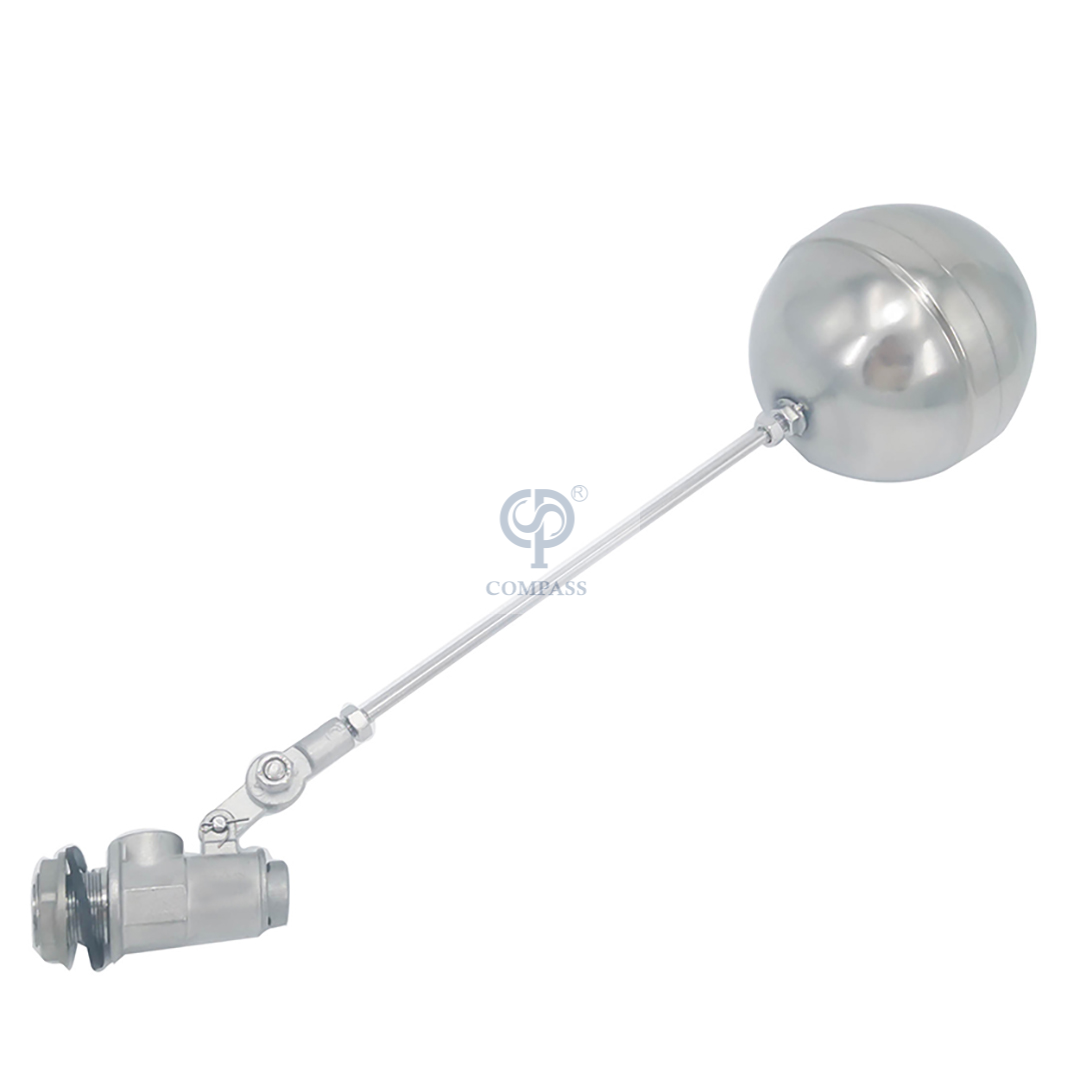

A válvula boia boia é uma válvula composta por braços curvos e esferas flutuantes, que pode ser utilizada para controlar automaticamente o nível de líquido de uma caixa d'água ou piscina.
A válvula de esfera flutuante é uma esfera sem um eixo de suporte, que é mantida em um estado 'flutuante' por dois assentos de válvula.É usado principalmente para cortar, distribuir e alterar a direção do fluxo médio em tubulações.As válvulas de esfera flutuante têm principalmente características estruturais, como design de vedação do assento da válvula, haste da válvula de vedação reversa confiável, função de prevenção contra incêndio e eletricidade estática, alívio automático de pressão e dispositivo de travamento.
Aplicativo
As válvulas de esfera flutuante são adequadas para indústrias como alimentícia, química, petróleo, gás natural, metalurgia, bem como tubulações de gás natural de longa distância contendo sulfeto de hidrogênio, impurezas e corrosão severa.

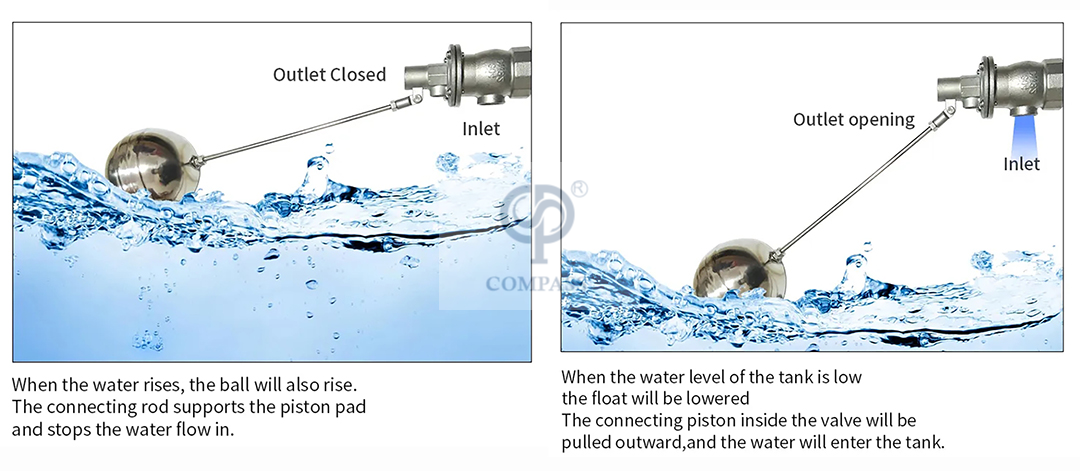

Princípio de trabalho
A bóia sempre precisa flutuar na água, e quando a água sobe, a bóia também sobe.Quando a bóia sobe, ela faz com que a biela também suba.A biela é conectada à válvula na outra extremidade e, quando sobe para uma determinada posição, a biela suporta uma almofada de pistão de borracha para vedar a fonte de água.Quando o nível da água cai, a bóia também cai e a biela aciona a abertura da almofada do pistão.

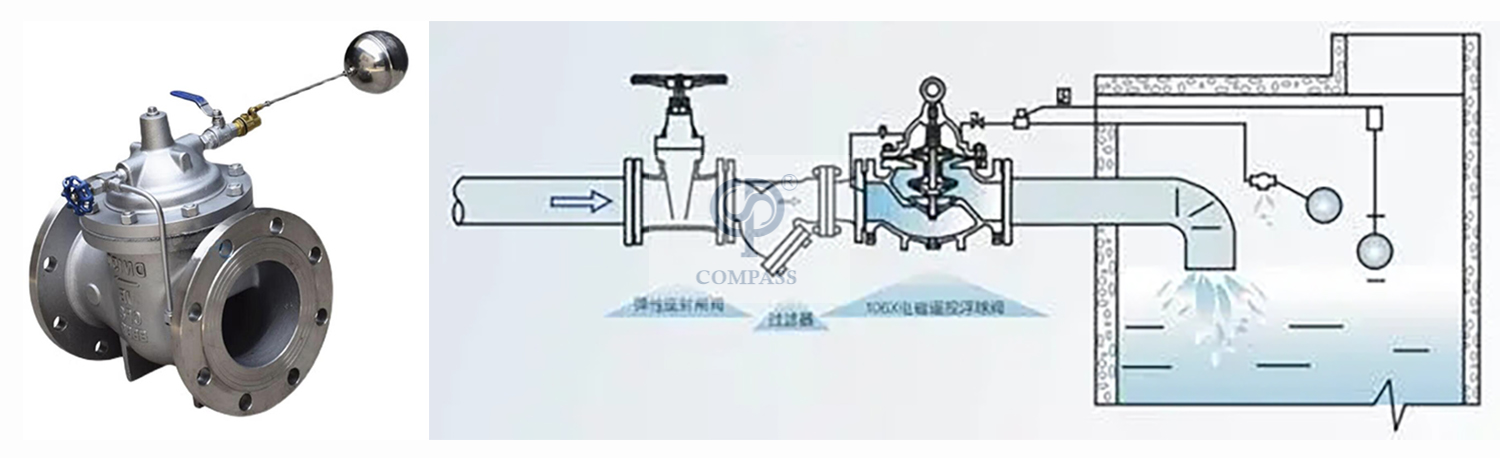

As válvulas de bóia regulam o suprimento de líquido controlando o nível do líquido.Um evaporador de líquido completo requer que o nível do líquido mantenha uma certa altura e geralmente é adequado usar uma válvula de expansão de esfera flutuante.O princípio de funcionamento de uma válvula de bóia é controlar a abertura ou fechamento de uma válvula abaixando e levantando a esfera da bóia na câmara da bóia sob a ação do nível do líquido.A câmara de esfera flutuante é colocada em um lado do evaporador de líquido cheio, e as partes superior e inferior são conectadas ao evaporador por meio de um tubo de equilíbrio, de modo que a altura do nível de líquido dos dois seja a mesma.Quando o nível do líquido no evaporador cai, o nível do líquido na câmara da esfera flutuante também cai, de modo que a esfera flutuante cai e depende da alavanca para aumentar a abertura da válvula e aumentar o suprimento de líquido.vice-versa.
Recurso e design
1. A válvula está equipada com indicadores de posição aberta e fechada;
2. Dispositivo de bloqueio;
3. Estrutura anti-voo da haste da válvula;
4. Dispositivo antiestático;
5. Estrutura resistente ao fogo;
6. Estrutura única de vedação do assento da válvula;
7. nenhuma estrutura de vazamento externo.
Vantagens & Recurso
1. Fácil manutenção
2. Flexível e durável
3. Alta precisão do controle de nível de líquido
4. O nível de água não é afetado pela pressão da água e tem as características de abertura e fechamento herméticos sem vazamento de água
Como pedir sobre Válvula de esfera flutuante?
1. O que é material?
2. Qual é o tamanho?
3. Qual é o fim da conexão?
4. Qual é o tipo de válvula de bóia?
Mercadoria | Válvula Esférica Flutuante | |
Componente | Corpo da válvula, tampa da válvula, vedação, plugue, haste, esfera, porca | |
Tipo de válvula de esfera flutuante | Válvula de Boia de Aço Inoxidável | |
Válvula Esférica Flutuante de Orifício Pequeno | ||
Válvula de Boia de Plástico | ||
Tipo de projeto | Tipo Alavancado, Direto | |
Peças de contato de material | SS304(1.4301),SS316 (1.4401),Latão,SS201 | Fornecido com relatório de inspeção de material |
Peças de material sem contato | SS304(1.4301),SS201 | |
Material de vedação | NBR,EPDM,Silicone,FKM.Todo o material está em conformidade com FDA21CFR117.2600 | |
Tamanho da Conexão | DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100 | |
Tamanho da Bola | 95mm,135mm,150mm,225mm,250mm,280mm,300mm | |
Conexão | Rosca de Parafuso, Tri-clamp, Flange | |
máx.Pressão | 16bar (232psi) | |
Pressão de Trabalho | 6bar (87psi) | |
Temperatura de design | -4 ~ +392°F (-20℃~+200 ℃) | |
Ângulo de rotação | 360° | |
Modo de condução | Controle Hidráulico | |
Direção do fluxo | Unidirecional | |
meios de comunicação | Água | |
Suporte personalizado | OEM,OED |
A válvula boia boia é uma válvula composta por braços curvos e esferas flutuantes, que pode ser utilizada para controlar automaticamente o nível de líquido de uma caixa d'água ou piscina.
A válvula de esfera flutuante é uma esfera sem um eixo de suporte, que é mantida em um estado 'flutuante' por dois assentos de válvula.É usado principalmente para cortar, distribuir e alterar a direção do fluxo médio em tubulações.As válvulas de esfera flutuante têm principalmente características estruturais, como design de vedação do assento da válvula, haste da válvula de vedação reversa confiável, função de prevenção contra incêndio e eletricidade estática, alívio automático de pressão e dispositivo de travamento.
Aplicativo
As válvulas de esfera flutuante são adequadas para indústrias como alimentícia, química, petróleo, gás natural, metalurgia, bem como tubulações de gás natural de longa distância contendo sulfeto de hidrogênio, impurezas e corrosão severa.
Princípio de trabalho
A bóia sempre precisa flutuar na água, e quando a água sobe, a bóia também sobe.Quando a bóia sobe, ela faz com que a biela também suba.A biela é conectada à válvula na outra extremidade e, quando sobe para uma determinada posição, a biela suporta uma almofada de pistão de borracha para vedar a fonte de água.Quando o nível da água cai, a bóia também cai e a biela aciona a abertura da almofada do pistão.
As válvulas de bóia regulam o suprimento de líquido controlando o nível do líquido.Um evaporador de líquido completo requer que o nível do líquido mantenha uma certa altura e geralmente é adequado usar uma válvula de expansão de esfera flutuante.O princípio de funcionamento de uma válvula de bóia é controlar a abertura ou fechamento de uma válvula abaixando e levantando a esfera da bóia na câmara da bóia sob a ação do nível do líquido.A câmara de esfera flutuante é colocada em um lado do evaporador de líquido cheio, e as partes superior e inferior são conectadas ao evaporador por meio de um tubo de equilíbrio, de modo que a altura do nível de líquido dos dois seja a mesma.Quando o nível do líquido no evaporador cai, o nível do líquido na câmara da esfera flutuante também cai, de modo que a esfera flutuante cai e depende da alavanca para aumentar a abertura da válvula e aumentar o suprimento de líquido.vice-versa.
Recurso e design
1. A válvula está equipada com indicadores de posição aberta e fechada;
2. Dispositivo de bloqueio;
3. Estrutura anti-voo da haste da válvula;
4. Dispositivo antiestático;
5. Estrutura resistente ao fogo;
6. Estrutura única de vedação do assento da válvula;
7. nenhuma estrutura de vazamento externo.
Vantagens & Recurso
1. Fácil manutenção
2. Flexível e durável
3. Alta precisão do controle de nível de líquido
4. O nível de água não é afetado pela pressão da água e tem as características de abertura e fechamento herméticos sem vazamento de água
Como pedir sobre Válvula de esfera flutuante?
1. O que é material?
2. Qual é o tamanho?
3. Qual é o fim da conexão?
4. Qual é o tipo de válvula de bóia?

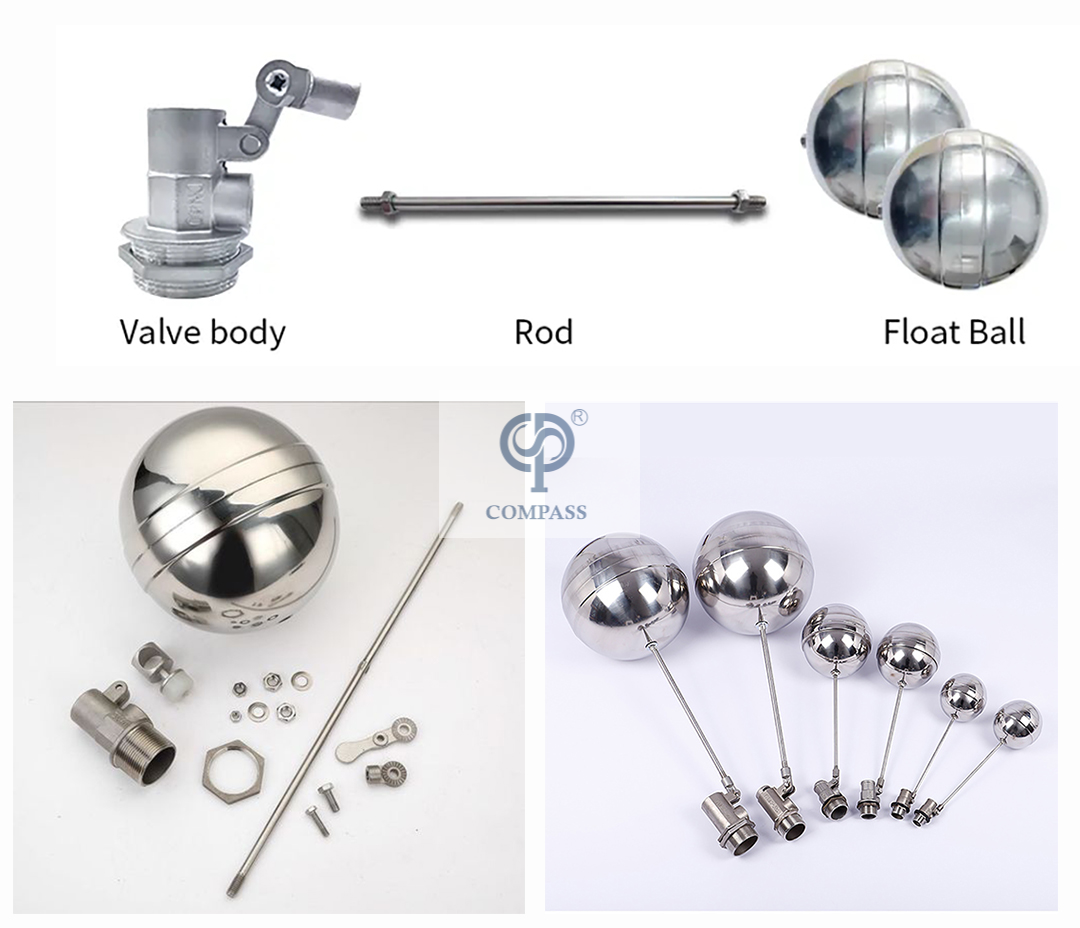

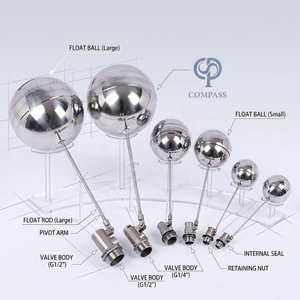

Desenho e Técnico
S/N | Item | Material | |
1 | Corpo da válvula | SS304/SS316/SS201/Latão | |
2 | Tampa da válvula | SS304/SS316/SS201/Latão | |
3 | Selo | NBR,EPDM,Silicone,FKM | |
4 | Plugue | SS304/SS316/SS201/Latão | |
5 | Tronco | SS304/SS316/SS201/Latão | |
6 | Bola | SS304/SS316/SS201/Latão | |
7 | Nozes | SS304/SS316/SS201/Latão |
Tamanho | Comprimento do Corpo da Válvula | Comprimento da Haste | Comprimento de linha | Comprimento da Bola Flutuante | Peso líquido | Peso bruto | Parâmetro técnico | |
DN15 | G1/2' | 65mm | 150mm | 13mm | 100mm | 260g | 330g | -4 ~ +392°F (-20℃~+200 ℃) 16bar (232psi) |
DN15 | G1/2' | 47mm | 285mm | 17mm | 115mm | 260g | 330g | |
DN15 | G1/2' | 70mm | 220mm | 14mm | 110mm | 285g | 355g | |
DN20 | G3/4' | 65mm | 150mm | 13mm | 100mm | 285g | 350g | |
DN20 | G3/4' | 54mm | 365mm | 19mm | 135mm | 285g | 350g | |
DN25 | G1' | 89mm | 215mm | 19mm | 135mm | 560g | 670g | |
DN32 | G1-1/4' | 89mm | 230mm | 22mm | 150mm | 660g | 750g | |
DN40 | G1-1/2' | 110mm | 220mm | 27mm | 220mm | 1700g | 6kg | |
DN50 | G2 | 120mm | 200mm | 30mm | 250mm | 2000g | 6kg | |
DN65 | G2-1/2' | 150mm | 280mm | 31mm | 300mm | 3500g | 9kg | |
DN80 | G3' | 170mm | 240mm | 34mm | 380mm | 5000g | 10kg | |
DN100 | G4' | 195mm | 240mm | 40mm | 380mm | 7000g | 12kg |
Desenho e Técnico
S/N | Item | Material | |
1 | Corpo da válvula | SS304/SS316/SS201/Latão | |
2 | Tampa da válvula | SS304/SS316/SS201/Latão | |
3 | Selo | NBR,EPDM,Silicone,FKM | |
4 | Plugue | SS304/SS316/SS201/Latão | |
5 | Tronco | SS304/SS316/SS201/Latão | |
6 | Bola | SS304/SS316/SS201/Latão | |
7 | Nozes | SS304/SS316/SS201/Latão |
Tamanho | Comprimento do Corpo da Válvula | Comprimento da Haste | Comprimento de linha | Comprimento da Bola Flutuante | Peso líquido | Peso bruto | Parâmetro técnico | |
DN15 | G1/2' | 65mm | 150mm | 13mm | 100mm | 260g | 330g | -4 ~ +392°F (-20℃~+200 ℃) 16bar (232psi) |
DN15 | G1/2' | 47mm | 285mm | 17mm | 115mm | 260g | 330g | |
DN15 | G1/2' | 70mm | 220mm | 14mm | 110mm | 285g | 355g | |
DN20 | G3/4' | 65mm | 150mm | 13mm | 100mm | 285g | 350g | |
DN20 | G3/4' | 54mm | 365mm | 19mm | 135mm | 285g | 350g | |
DN25 | G1' | 89mm | 215mm | 19mm | 135mm | 560g | 670g | |
DN32 | G1-1/4' | 89mm | 230mm | 22mm | 150mm | 660g | 750g | |
DN40 | G1-1/2' | 110mm | 220mm | 27mm | 220mm | 1700g | 6kg | |
DN50 | G2 | 120mm | 200mm | 30mm | 250mm | 2000g | 6kg | |
DN65 | G2-1/2' | 150mm | 280mm | 31mm | 300mm | 3500g | 9kg | |
DN80 | G3' | 170mm | 240mm | 34mm | 380mm | 5000g | 10kg | |
DN100 | G4' | 195mm | 240mm | 40mm | 380mm | 7000g | 12kg |
Formulários
1. Comida
2. Químico
3. Petróleo
4. Gás natural
5. Metalurgia
6. Bem como gasodutos de longa distância de gás natural contendo sulfeto de hidrogênio
7. Impurezas e corrosão severa.
Formulários
1. Comida
2. Químico
3. Petróleo
4. Gás natural
5. Metalurgia
6. Bem como gasodutos de longa distância de gás natural contendo sulfeto de hidrogênio
7. Impurezas e corrosão severa.
