Válvulas borboleta sanitárias de 3 vias usadas nas indústrias química, de laticínios, de bebidas e farmacêutica

O controle de fluxo multiportas não é mais um luxo no processamento higiênico – é uma necessidade. Esteja você desviando leite cru para um dos dois pasteurizadores, redirecionando a solução CIP de volta para um tanque de recuperação ou alternando entre as fases do produto e da água em um conjunto de biorreatores, uma única válvula borboleta sanitária de 3 vias pode substituir duas válvulas de 2 vias e um T, reduzindo as juntas soldadas em 40% e reduzindo a área de deslizamento em até 0,8 m². Com a demanda global por válvulas higiênicas multiportas crescendo em 7,1% CAGR e os inspetores da FDA agora examinando pontos mortos até 1,5 diâmetros de tubo, entender onde e como implantar uma válvula borboleta sanitária de 3 vias tornou-se uma habilidade crítica para cada engenheiro de processo e gerente de compras.

Uma válvula borboleta sanitária de 3 vias é uma válvula higiênica de porta T ou L que usa um disco giratório de 120° ou 90° dentro de um corpo de aço inoxidável polido para desviar, misturar ou isolar fluidos de processo em fábricas de produtos químicos, laticínios, bebidas e farmacêuticas, mantendo superfícies Ra ≤ 0,8 µm e capacidade CIP/SIP total sem desmontagem manual.

Nessas quatro indústrias, a mesma geometria de válvula é necessária para lidar com emulsões de silicone de 200.000 cP, permeado de soro de leite a 85 °C, água gaseificada a 6 bar e água para injeção a 80 °C – às vezes no mesmo skid. A diferença está no material da sede, no perfil do disco, na classificação de segurança do atuador e na lógica de controle. As próximas 2.000 palavras fornecem folhas de especificações específicas do setor, gráficos de pressão-temperatura, calculadoras de ROI e listas de verificação de conformidade para que você possa selecionar, justificar e manter uma válvula borboleta sanitária de 3 vias que passa no escrutínio da FDA, EHEDG e 3A, ao mesmo tempo que reduz o custo do ciclo de vida em até 30%.

Uma válvula borboleta sanitária de 3 vias é um dispositivo de controle de fluxo de perna morta zero com três braçadeiras polidas ou extremidades de solda dispostas em padrão T ou L, um único disco que gira 90° ou 120° dentro de um furo totalmente usinado e um atuador externo que pode desviar, misturar ou isolar fluxos de processo enquanto atende aos padrões sanitários Ra ≤ 0,8 µm, FDA 21 CFR 177 e 3A.

Ao contrário das válvulas de esfera industriais de 3 vias que utilizam portas esféricas sobrepostas complexas, a versão borboleta sanitária mantém a linha de vedação nivelada com a parede do tubo, eliminando fendas onde o produto pode assar durante os ciclos SIP. O disco é recortado nas bordas para corresponder à curvatura interna do furo, de modo que quando a válvula está totalmente aberta, o disco apresenta apenas 0,2 mm de saliência no caminho do fluxo – baixo o suficiente para permitir que os sistemas de pigging passem sem danos.

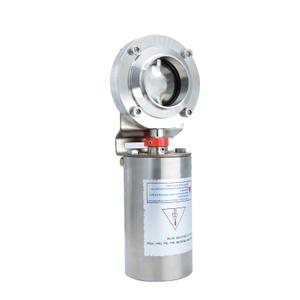

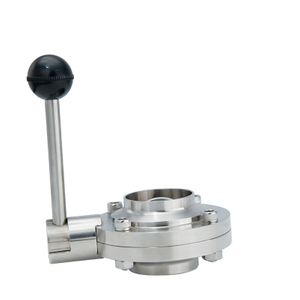

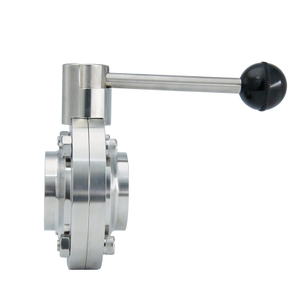

O acionamento pode ser manual (alavanca de disparo com detentor de 12 posições), pneumático (dupla ação 90° ou 120°) ou elétrico (realimentação MODBUS ou PROFINET). As versões pneumáticas incluem interface ISO 5211 F05 para que as plantas possam alternar entre o controle à prova de falhas com retorno por mola e o controle de dupla ação em poucos minutos, uma vantagem quando as avaliações de risco do processo mudam entre as campanhas de produtos.

Finalmente, o corpo da válvula é usinado em barra sólida 316L ou bloco forjado para eliminar a porosidade comum em peças fundidas. Isso permite que a soldagem orbital programe 5 ou 10 tubos sem haste de enchimento, atendendo aos requisitos de classe 1 de cor de solda ASME BPE-2022 - essencial para skids farmacêuticos que passam por auditorias de soldagem de terceiros antes do FAT.

Em fábricas de produtos químicos, as válvulas borboleta sanitárias de 3 vias direcionam solventes de alta pureza, emulsões de silicone e agentes de limpeza entre reatores, filtros e tanques de recuperação, ao mesmo tempo que resistem à corrosão por cloretos e atendem às diretrizes à prova de explosão ATEX.

A seleção da sede muda de EPDM para PTFE ou PVDF quando solventes como acetona ou MEK estão presentes. As sedes de PTFE toleram 150 °C, mas têm menor elasticidade; portanto, uma sede de PTFE com suporte de aço inoxidável e energizador de elastômero fornece resistência química e fechamento à prova de bolhas a 6 bar. Graus condutores estáticos (resistividade de superfície de 10⁴ Ω/sq) evitam descargas inflamáveis ​​ao transferir solventes inflamáveis ​​com condutividade < 100 pS/m.

As curvas de pressão-temperatura mostram que uma válvula de porta L de 3 polegadas classificada como PN10 pode suportar 10 bar a 20 °C, mas deve ser reduzida para 7 bar a 100 °C. Os engenheiros muitas vezes superdimensionam os atuadores em 30% para superar o torque de ruptura viscoso quando a válvula permanece fechada em óleo de silicone de 50.000 cP por 12 horas. As tabelas de consulta de torque fornecidas pelos fabricantes listam os fatores de segurança para as classes de viscosidade, eliminando suposições durante a derrapagem FAT.

Finalmente, os processadores químicos preferem corpos com porta T para mistura: uma entrada do reator, uma entrada do tanque diurno de solvente, uma saída para a linha de enchimento. A capacidade de atingir 95% de uniformidade de mistura em três diâmetros de tubo a jusante reduz o comprimento do misturador estático em 0,5 m, economizando US$ 1.200 em aço inoxidável e soldas orbitais por skid.

Os laticínios usam válvulas borboleta sanitárias de 3 vias para desviar o leite cru entre pasteurizadores, devolver a solução CIP para os tanques de recuperação e alternar entre o produto e a água de descarga, ao mesmo tempo em que atendem ao padrão sanitário 3A 54-02 e aos requisitos de grau A do USDA.

O leite cru a 4 °C contém proteínas dissolvidas que podem desnaturar e aderir às bordas do disco se a velocidade cair abaixo de 1,2 m/s. As válvulas de 3 vias para laticínios incluem, portanto, perfis de disco recortados que mantêm > 1,5 m/s mesmo durante a comutação, verificado por relatórios CFD fornecidos com cada lote. As fábricas que substituíram os conjuntos T mais duas válvulas por uma única unidade de 3 vias relataram tempos de ciclo CIP 35% mais curtos porque o volume da perna morta caiu de 38 ml para 9 ml.

A escolha do elastômero é curada com peróxido de EPDM para resistir a 135 °C SIP por 60 minutos. Após 1.000 ciclos, a deformação por compressão deve ser < 25% conforme ASTM D395; os fornecedores fornecem certificados mostrando os valores de dureza antes/depois da costa. Os auditores do USDA verificam esses números durante as inspeções semestrais – a falta de documentação pode interromper a remessa interestadual até que os selos sejam substituídos e testados novamente.

Finalmente, os atuadores pneumáticos devem incluir graxa de qualidade alimentar aprovada pela FDA (NSF H1) e um sensor de feedback de posição conectado ao intertravamento PLC da planta. Se a válvula não atingir 87% do curso completo em 2 segundos, o PLC para a bomba de reforço de leite cru, evitando a contaminação cruzada entre os lados pasteurizado e não pasteurizado – um ponto de controle crítico sob a cláusula 7 do HACCP.

Os produtores de bebidas implantam válvulas borboleta sanitárias de 3 vias para dosagem de sabores, roteamento de água gaseificada e retorno CIP, exigindo compatibilidade com CO₂, perfis de disco de baixo cisalhamento e feedback de posição para rastreabilidade de receitas.

Água carbonatada a 6 bar e 2 °C apresenta risco de cavitação quando a velocidade excede 3 m/s. Os corpos das válvulas são, portanto, usinados com diâmetros internos de passagem total que correspondem ao tubo cronograma 5, mantendo a velocidade abaixo de 2,5 m/s no pico de vazão. Além disso, a borda do disco tem um raio de 0,4 mm para reduzir a turbulência que pode liberar CO₂ dissolvido, evitando a formação de espuma na entrada do enchimento.

Para a troca de sabores, as válvulas da porta T fornecem mistura plug-and-play: o xarope de base entra na porta A, a água entra na porta B, a bebida misturada sai na porta C. O atuador pode ser programado para pausar a 45° para atingir uma proporção de dosagem de 1:5 com precisão de ±2%, eliminando um misturador estático separado e economizando 0,6 m de comprimento de linha. As fábricas que operam 50 SKUs por semana recuperam o prêmio da válvula em seis meses por meio de trocas mais rápidas.

Finalmente, todos os elastômeros devem ter sabor neutro de acordo com os testes triangulares ISO 4120. O grau EPDM W270 (UBA alemão) limita a migração de produtos orgânicos a 10 µg/L, garantindo nenhum sabor desagradável na água mineral. Os fornecedores fornecem certificados de migração válidos por três anos – a falta de documentos pode desencadear um recall do produto se surgirem reclamações de sabor estranho.

As instalações farmacêuticas usam válvulas borboleta sanitárias de 3 vias para desvio de circuito de água para injeção (WFI), mistura de tampão e retorno CIP, ao mesmo tempo em que atendem ao acabamento de superfície ASME BPE SF4, elastômeros USP Classe VI e rastreabilidade FDA 21 CFR 820.

Os loops WFI operam a 80 °C contínuos; portanto, o material do corpo deve ser 316L com ≤ 0,03% de carbono para evitar a precipitação de carboneto de cromo. As válvulas são fornecidas com relatórios de teste de moinho mostrando conteúdo de ferrita < 0,5% para evitar fragilização na fase sigma após 1.000 horas a 80 °C. As extremidades da solda orbital são usinadas com face de raiz de 0,8 mm para corresponder aos procedimentos de soldagem autógena, eliminando o fio de enchimento e sua fenda associada.

A seleção do elastômero muda para o silicone curado com platina (VMQ) porque o EPDM pode liberar vestígios de zinco que precipita em formulações biológicas. Os diafragmas de silicone suportam SIP de 200 °C por 60 minutos e apresentam TOC extraível < 5 ppm por USP <661>. Os certificados incluem o número do lote vinculado ao número de série da válvula, atendendo aos requisitos da FDA para rastreabilidade de componentes em arquivos mestres de medicamentos (DMF).

Finalmente, os atuadores incluem transmissores de posição de 4–20 mA calibrados com precisão de ±1%. O sinal integra-se ao DCS da planta para registros eletrônicos de lote (EBR). Se a posição do disco se desviar para fora de ±3% do ponto de ajuste durante a transferência do buffer, o sistema emite um alarme e interrompe o lote, evitando a contaminação cruzada que poderia custar US$ 2 milhões em perda de produto.

As válvulas borboleta sanitárias de 3 vias devem estar em conformidade com 3A 54-02 para laticínios, EHEDG Tipo EL Classe I para design higiênico, FDA CFR 177 para extraíveis de elastômero e ASME BPE para acabamento superficial e qualidade de solda.

3A 54-02 determina que as superfícies internas atinjam Ra ≤ 0,8 µm e que a válvula passe em um teste de limpeza usando 10⁷ cfu/ml de Bacillus subtilis com redução de ≥ 5 log em 15 minutos. Os auditores verificam o símbolo 3A na placa de identificação e o número do certificado no banco de dados online 3A – entradas ausentes podem interromper as inspeções do USDA.

O Documento 32 do EHEDG quantifica a drenabilidade: após o enchimento com água, a válvula deve drenar até < 1% do volume residual quando orientada horizontalmente com inclinação de 1°. Atualmente, apenas projetos de entrada inferior com porta T são aprovados; As variantes da porta L exigem uma inclinação de 3°, influenciando a altura da estrutura deslizante e a ergonomia do operador.

ASME BPE-2022 introduz acabamento SF4+ (Ra 0,38 µm mais relação cromo/ferro > 1,8) para sistemas de água de alta pureza. As válvulas fornecidas apenas com polimento mecânico (Ra 0,8 µm) são rejeitadas na inspeção de entrada, causando atrasos de 6 semanas. Especifique SF4+ no PO e solicite um relatório de energia superficial (ângulo de contato < 30°) para comprovar a capacidade de limpeza.

Selecione a entrada inferior da porta T para laticínios e produtos farmacêuticos para garantir a drenagem; Porta L para produtos químicos e bebidas para economizar espaço; sempre especifique o feedback de posição para produtos farmacêuticos, discos condutores para aplicações com solventes e silicone USP Classe VI para produtos biológicos.

Os cálculos de ROI pressupõem economia de mão de obra com a eliminação de trocas manuais de válvulas, redução de água CIP e trocas mais rápidas. As fábricas de laticínios economizam US$ 18 mil/ano por válvula por meio de ciclos CIP 30% mais curtos; a indústria farmacêutica economiza US$ 250 mil/lote para evitar riscos por meio da conformidade com feedback de posição.

Ao comparar fornecedores, solicite uma planilha de custo total de propriedade (TCO) que liste o custo do kit de vedação, horas MTBR e economias CIP esperadas. As fábricas que avaliaram três fornecedores reportaram uma variação de TCO de até 42%, mesmo quando os preços unitários diferem em apenas 8%, provando que o preço de compra é um indicador fraco do valor.

Siga um plano de manutenção baseado em risco: inspecione o conjunto de compressão de elastômero a cada 6 meses ou 1.000 ciclos CIP, calibre o feedback de posição anualmente, execute SIP 125 °C por 30 minutos e documente todos os dados no CMMS da planta para preparação para FDA.

A receita CIP para uma válvula de 3 vias deve incluir fluxo turbulento > 1,5 m/s por 15 minutos a 80 °C com 0,5% de soda cáustica, seguido de enxágue com água ambiente até condutividade < 5 µS/cm acima da linha de base. As fábricas que reduziram a temperatura cáustica para 60 °C para economizar energia tiveram recuperação de biofilme após 3 meses, levando a uma parada de 48 horas para polimento manual – custando US$ 120 mil em perda de produção.

Os ciclos SIP devem atingir 121°C por 30 minutos em todas as superfícies; use termopares colocados na porta inferior, pois o condensado pode acumular-se e criar pontos frios. Os registradores de dados devem registrar Fo > 30; valores abaixo de 25 acionam relatórios de reesterilização e desvio de lote.

Por fim, mantenha uma lista digital de peças que vincule cada lote de elastômero ao número de série da válvula. Quando a FDA emite um alerta extraível de borracha, você pode consultar o CMMS em minutos e colocar em quarentena apenas as válvulas afetadas, evitando recall em toda a fábrica e economizando capital de reputação.

Especifique sensores de posição e temperatura habilitados para IoT, exija gêmeos digitais AutomationML, reserve espaço para futuros sistemas de pigging e bloqueie caminhos de atualização para acabamento de superfície SF6 para se alinhar às tendências farmacêuticas de 2027.

Os controladores de lote da Indústria 4.0 agora esperam diagnósticos de válvula por meio do OPC UA. Uma válvula de 3 vias com chips MEMS integrados de temperatura e vibração pode transmitir previsões sobre a vida útil restante, reduzindo o tempo de inatividade não planejado em 25%. Certifique-se de que o fornecedor forneça um mapeamento de protocolo aberto – e não uma caixa preta proprietária – para evitar a dependência do fornecedor.

O acabamento superficial será mais rigoroso: a ASME BPE já lista o SF6 (Ra 0,25 µm) como opcional para 2025. Negocie o preço de hoje com a opção de atualizar o polimento sem custo extra de usinagem dentro de três anos, protegendo seu CAPEX contra desvios de especificação.

Finalmente, reserve um trecho reto de 200 mm a jusante da válvula para futuro lançamento de pigging. As empresas de enchimento de bebidas estão migrando para sistemas de recuperação de produtos para atender às exigências de descarga zero de líquido. Um perfil de disco de válvula compatível com bolas de porco de 70 mm prepara sua linha para o futuro sem exigir uma substituição dispendiosa do carretel posteriormente.
