No processamento higiênico, um sistema de tubulação é tão confiável quanto seu ponto de conexão mais fraco. Selecionar uma conexão inadequada para suas linhas de processo introduz vulnerabilidades operacionais graves. Você corre o risco de uma parada não programada para corrigir vazamentos. Pernas mortas criadas por acessórios inadequados abrigam colônias bacterianas perigosas. As vedações de elastômero podem falhar catastroficamente sob picos repentinos de pressão ou eventos de golpe de aríete. Além disso, violações estritas de conformidade com os padrões 3-A, FDA ou ASME BPE podem forçar paradas imediatas de produção e recalls de produtos.
Os sistemas de fabricação mais antigos frequentemente dependiam de acessórios roscados para unir componentes. Os padrões modernos de engenharia higiênica tornaram essas juntas roscadas totalmente obsoletas devido aos seus riscos inerentes de contaminação. Hoje, os engenheiros de processo contam com dois métodos de conexão verdadeiramente padrão da indústria para uma válvula de retenção sanitária : conexões mecânicas Tri-Clamp e juntas soldadas de topo. Sua seleção determina diretamente os protocolos de limpeza obrigatórios, os cronogramas de manutenção interna e os limites máximos de pressão do sistema.
As conexões Tri-Clamp oferecem desmontagem rápida para limpeza fora do lugar (COP) e inspeções internas frequentes, mas introduzem possíveis pontos de falha por meio de juntas de elastômero.
As conexões sanitárias soldadas proporcionam integridade estrutural superior, eliminam os riscos de degradação das juntas e suportam sistemas de limpeza no local (CIP) de alta pressão/alta temperatura.
A decisão depende das classificações de pressão exigidas, da frequência de manutenção interna da válvula, dos estilos específicos do corpo da válvula (por exemplo, esfera em Y versus mola) e dos protocolos de limpeza padronizados da instalação.
A instalação inadequada de qualquer tipo – como braçadeiras com torque excessivo ou soldas não passivadas – anula o projeto higiênico da válvula de retenção sanitária.
Índice
Alternar
Como os tipos de conexão afetam o desempenho da válvula de retenção sanitária
Uma válvula de retenção sanitária deve desempenhar duas funções críticas: evitar o fluxo reverso e manter um ambiente de processo higiênico . O tipo de conexão afeta diretamente a confiabilidade da vedação, a eficiência da limpeza e a segurança do sistema a longo prazo.
Em aplicações de alimentos, bebidas, farmacêuticas e biotecnológicas, a conexão deve proteger os limites estéreis do processo . Ele precisa resistir a mudanças de temperatura, vibrações mecânicas e produtos químicos de limpeza repetidos sem criar riscos de contaminação.
Acabamento superficial e desempenho higiênico
O acabamento superficial interno da área de conexão desempenha um papel importante no desempenho sanitário. Tanto as conexões Tri-Clamp quanto as soldadas requerem superfícies internas lisas para reduzir o acúmulo de produto e apoiar uma limpeza eficaz.
Superfícies ásperas, arranhões ou pequenas lacunas podem reter resíduos de produtos e criar áreas onde bactérias podem crescer. Uma conexão adequadamente projetada ajuda a manter caminhos de fluxo limpos e reduz o risco de contaminação cruzada entre lotes de produção.
Projeto de fluxo e prevenção de pernas mortas
A geometria da conexão influencia diretamente o fluxo de fluido dentro do sistema. O mau alinhamento entre o tubo e o corpo da válvula pode criar pontos mortos onde líquidos ou resíduos de produtos permanecem após o processamento.
Essas áreas presas são difíceis de serem alcançadas pelas soluções de limpeza e podem afetar a qualidade do produto durante o próximo ciclo de produção. As conexões higiênicas da válvula devem manter transições suaves para garantir fluxo consistente e limpeza eficaz.
Eficiência de limpeza e confiabilidade do processo
Os sistemas sanitários dependem de fluxo de limpeza suficiente para remover materiais remanescentes das superfícies internas. O projeto da conexão deve suportar velocidade adequada do fluido e turbulência durante processos CIP (Clean-in-Place).
Uma conexão bem projetada permite que as soluções de limpeza cheguem a todas as áreas críticas, melhorando a eficiência do saneamento e ajudando os fabricantes a manter uma qualidade de produção estável.
Principais considerações de design
Ao selecionar uma conexão de válvula de retenção sanitária, os engenheiros devem avaliar:
Suavidade da superfície interna
Precisão do alinhamento da conexão
Controle de perna morta
Eficiência de limpeza
Compatibilidade com processos CIP/SIP
Confiabilidade de vedação a longo prazo
A escolha do projeto de conexão correto garante melhor desempenho de higiene, manutenção mais fácil e operação mais confiável em aplicações sanitárias exigentes.
Válvulas de retenção sanitárias Tri-Clamp: Projeto e aplicações

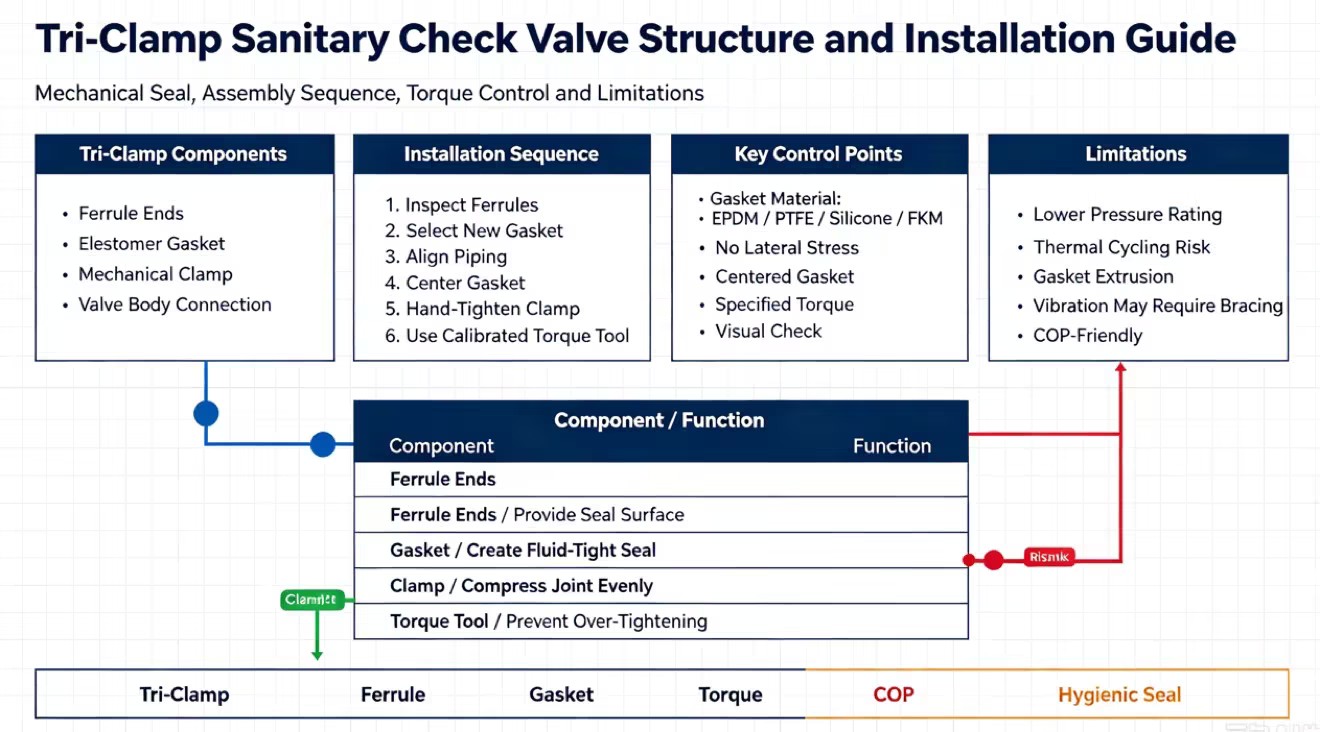

As conexões Tri-Clamp utilizam uma estrutura mecânica simples e higiênica. Eles consistem em duas extremidades de ponteira, uma junta de elastômero e uma braçadeira. A braçadeira comprime a junta entre os terminais para criar uma vedação segura e resistente a vazamentos. Os materiais de vedação comuns incluem EPDM, PTFE, Silicone e FKM , que devem ser selecionados com base na compatibilidade química e na temperatura operacional.
Principais vantagens das conexões Tri-Clamp
Os designs Tri-Clamp são amplamente utilizados em sistemas de processamento sanitário porque fornecem:
Instalação e remoção rápidas sem equipamento de soldagem
Fácil limpeza e inspeção para procedimentos COP (Clean-Out-of-Place)
Manutenção simples dos componentes internos da válvula
Configuração flexível do sistema para layouts de tubulação complexos
Esses recursos tornam as válvulas de retenção sanitárias Tri-Clamp adequadas para aplicações em alimentos, bebidas, farmacêuticas e cosméticas, onde são necessárias limpeza e manutenção frequentes.
Etapas de instalação do Tri-Clamp
Uma instalação adequada garante desempenho de vedação e operação higiênica:
Verifique as superfícies dos terminais quanto a danos ou contaminação.
Selecione o material de junta correto para as condições do processo.
Alinhe os tubos para evitar tensão na conexão.
Coloque a junta entre as ponteiras.
Instale e aperte a braçadeira uniformemente.
Verifique a vedação adequada antes da operação.
Use uma ferramenta de torque calibrada para atingir a classificação de compressão especificada pelo fabricante, evitando a extrusão da junta.
As conexões Tri-Clamp são flexíveis e fáceis de manter, mas apresentam algumas limitações. Mudanças freqüentes de temperatura podem afetar o desempenho da gaxeta, enquanto classificações de pressão mais baixas e sensibilidade à vibração exigem instalação e suporte adequados. Eles são amplamente utilizados nas indústrias de laticínios, cervejarias, cosméticos e processamento de alimentos, onde são necessárias limpezas, inspeções e trocas de produtos frequentes.
Válvulas de retenção sanitárias soldadas: mecânica e casos de uso
As instalações soldadas criam uma integração permanente e unificada na matriz da tubulação. O processo de soldagem de topo requer precisão absoluta. Instalações higiênicas modernas exigem soldagem orbital automatizada para garantir costuras internas lisas e sem fendas. A soldagem manual apresenta riscos inaceitáveis de penetração irregular, oxidação e armadilhas de contaminação. A soldagem orbital utiliza um eletrodo de tungstênio controlado por computador que gira em torno da junta do tubo, proporcionando uma poça de fusão perfeitamente consistente protegida por gás de purga de argônio inerte.
Uma conexão sanitária soldada oferece benefícios estruturais e higiênicos incomparáveis:
Ele cria um caminho de fluxo permanente e contínuo com risco absolutamente zero de degradação ou extrusão da junta.
O sistema atinge tolerância física máxima para fluxos de alta pressão e choques térmicos agressivos durante a esterilização no local (SIP).
Elimina totalmente as fendas externas, o que melhora drasticamente o processo de lavagem exterior e evita o crescimento bacteriano exterior.
Ele fornece resistência superior a choques hidráulicos e vibração contínua da linha sem exigir reforço externo excessivo do tubo.
A execução de uma solda orbital perfeita requer preparação e execução rigorosas:
Corte o tubo usando uma serra fria especializada para garantir uma borda perfeitamente quadrada e sem rebarbas.
Enfrente as extremidades do tubo usando uma ferramenta de faceamento de tubo para obter tolerâncias dimensionais exatas.
Limpe o interior e o exterior da zona de solda com álcool isopropílico de alta pureza.
Alinhe a válvula e a tubulação na cabeça de solda orbital, garantindo folga zero entre as superfícies de contato.
Estabeleça uma purga interna contínua de argônio para deslocar todo o oxigênio e evitar a adição de açúcar.
Execute o programa de soldagem automatizado com base na espessura específica da parede e no grau do material.
Realize uma inspeção com boroscópio do cordão de solda interno para verificar a penetração total e a suavidade.
Apesar destas resistências estruturais, as ligações soldadas introduzem restrições operacionais rígidas. A instalação exige mão de obra altamente especializada, soldadores orbitais especificamente certificados, além de equipamentos de precisão caros. A inspeção interna da válvula ou a substituição de componentes torna-se altamente complexa. Você deve cortar fisicamente a válvula da linha para fazer a manutenção da mola ou disco interno. Algumas instalações atenuam esta grave limitação utilizando um design de capô híbrido de entrada superior. Além disso, as linhas totalmente soldadas limitam estritamente o sistema aos protocolos de limpeza CIP e SIP, uma vez que a lavagem interna manual é fisicamente impossível.
Essas conexões permanentes servem como padrão absoluto para a fabricação biofarmacêutica. Eles são obrigatórios para circuitos de Água para Injeção (WFI), processamento de ingredientes farmacêuticos ativos (API) e fabricação de produtos químicos de alta pureza. Nestes ambientes críticos, a quebra do envelope estéril introduz riscos de contaminação inaceitáveis.
Dimensões de avaliação técnica: Tri-Clamp vs. Soldado
CIP vs COP: Escolhendo o Método de Limpeza Correto
Os procedimentos operacionais padrão da sua instalação determinam a metodologia de conexão ideal. Uma configuração Tri-Clamp oferece suporte a instalações que exigem verificação visual frequente da limpeza interna. Os operadores podem desmontar a linha rapidamente para lavagem manual e teste direto de swab de proteínas. Por outro lado, as linhas sanitárias soldadas são obrigatórias para loops CIP e SIP contínuos e altamente agressivos. Nestes sistemas automatizados, a desmontagem manual introduz um risco inaceitável de contaminação do ambiente circundante. Os padrões de conformidade tratam essas conexões de maneira diferente. As Normas Sanitárias 3-A descrevem critérios geométricos específicos para juntas removíveis versus soldas permanentes para garantir a integridade higiênica em todos os métodos de limpeza.
Como a pressão, a temperatura e os fluidos afetam a seleção da conexão
Os grampos mecânicos simplesmente não conseguem corresponder às capacidades de retenção de pressão das soldas de penetração total. Sistemas de alta pressão, como aqueles que utilizam equipamentos de homogeneização, exigem juntas soldadas para evitar rupturas catastróficas das juntas. As braçadeiras padrão para serviços pesados podem suportar até 500 psi em temperaturas ambientes, mas essa classificação cai significativamente à medida que as temperaturas aumentam durante os ciclos SIP. As juntas soldadas mantêm sua integridade estrutural até a pressão de ruptura da própria tubulação, muitas vezes excedendo 1.000 psi.
A expansão e contração térmica também impactam fortemente o desempenho das juntas. As juntas Tri-Clamp expandem e contraem de forma diferente do aço inoxidável circundante, arriscando a falha da vedação durante as fases de resfriamento rápido. As juntas soldadas expandem-se uniformemente, mantendo a integridade estrutural completa, independentemente das oscilações de temperatura. As características do fluido também são significativamente importantes. Fluidos de alta viscosidade ou meios com alto teor de partículas podem interferir nas juntas da braçadeira. Partículas abrasivas podem se alojar no espaço microscópico entre a gaxeta e o flange da virola, comprometendo a esterilidade e degradando lentamente o elastômero.
Escolhendo o projeto de válvula correto para sua aplicação
O projeto mecânico interno da válvula influencia a escolha da conexão. Uma válvula de retenção de mola em linha concêntrica geralmente funciona excepcionalmente bem como um acessório soldado permanente, desde que os componentes internos sejam classificados para a vida útil da tubulação circundante. Uma válvula de retenção de esfera em Y normalmente requer pelo menos uma porta removível para acessar o pesado mecanismo de esfera interno para inspeção ou substituição. As abordagens híbridas oferecem um meio-termo altamente prático para engenheiros de processo. Você pode especificar um corpo de válvula soldado diretamente na tubulação, mas que possua uma porta de entrada superior Tri-Clamp. Essa configuração híbrida permite uma rápida manutenção interna sem interromper o pipeline primário.
Custos de manutenção e requisitos de longo prazo
A alocação de recursos difere enormemente entre os dois métodos de instalação. Os sistemas Tri-Clamp exigem horas de manutenção contínuas. Sua equipe de manutenção deve inspecionar, remover e substituir regularmente as juntas de elastômero para evitar falhas. O trabalho manual necessário para o COP acrescenta horas operacionais significativas à sua programação semanal de produção, exigindo pessoal dedicado. As conexões soldadas não requerem absolutamente nenhuma manutenção de rotina na própria junta. No entanto, eles exigem intensas horas de trabalho iniciais de soldadores orbitais certificados. Quando uma válvula totalmente soldada eventualmente falha, o processo de substituição consome um tempo de inatividade substancial da produção, exigindo corte de tubos, nova soldagem e extensos procedimentos de repassivação antes que a produção possa ser retomada.
Recurso Técnico
Conexão Tri-Clamp
Conexão Soldada
Metodologia de Instalação
Montagem rápida e mecânica da braçadeira
Lento, requer soldagem orbital automatizada
Protocolos de limpeza suportados
COP (desmontagem manual) e CIP
Ciclos automatizados estritamente CIP/SIP
Tolerância Máxima à Pressão
Moderado (dependendo do estilo da pinça)
Máximo (corresponde à classificação de ruptura do tubo)
Acessibilidade de manutenção
Acesso imediato aos componentes internos
Requer corte de tubo (a menos que seja design híbrido)
Riscos de Contaminação Primária
Degradação da junta, extrusão térmica
Má penetração da solda, açucaramento interno
Resistência à vibração
Baixo a Moderado (requer reforço)
Excepcionalmente alto
Conclusão
As conexões Tri-Clamp permanecem ideais para processos que exigem desmontagens frequentes, verificação de limpeza manual e substituição rápida de componentes internos. Por outro lado, as conexões soldadas são absolutamente essenciais para linhas permanentes de alta pressão dedicadas a CIP, onde a quebra do envelope estéril é estritamente proibida pelos órgãos reguladores. Use uma matriz de decisão de engenharia simples: se for necessário COP, use conexões Tri-Clamp. Se a pressão do sistema exceder as classificações de fixação padrão ou se você processar WFI altamente sensível, escolha juntas totalmente soldadas.
Siga estas próximas etapas imediatas para otimizar seu sistema de tubulação higiênica:
Audite as capacidades atuais de limpeza de suas instalações e verifique se o COP é legal ou operacionalmente obrigatório para suas linhas de produtos específicas.
Calcule os picos máximos de pressão do sistema e as temperaturas máximas do SIP para garantir que eles caiam com segurança dentro dos limites atuais da junta de elastômero.
Inspecione as conexões Tri-Clamp existentes quanto a quaisquer sinais de extrusão da junta, degradação ou vazamento de fluido durante a próxima janela de manutenção programada.
Implemente uma política de torquímetro padronizada para todo o pessoal de manutenção que manuseia braçadeiras sanitárias mecânicas para evitar aperto excessivo.
Perguntas frequentes
P: Uma válvula de retenção sanitária Tri-Clamp pode ser limpa no local (CIP)?
R: Sim, você pode limpá-los no local, desde que o sistema seja projetado para velocidade de fluxo adequada. As juntas devem ser classificadas especificamente para os produtos químicos CIP e as temperaturas máximas usadas em suas instalações. No entanto, muitos operadores ainda preferem o COP para estas conexões para permitir a verificação visual.
P: Qual é a classificação de pressão máxima para uma válvula de retenção sanitária soldada?
R: A pressão máxima depende inteiramente da espessura da parede do tubo e do projeto específico do corpo da válvula. Geralmente, as conexões soldadas correspondem à pressão de ruptura da própria tubulação circundante. Esta tolerância excede em muito as capacidades dos grampos mecânicos.
P: Por que as conexões roscadas não são mais recomendadas para uma válvula de retenção sanitária?
R: As conexões roscadas criam fendas microscópicas profundas que abrigam bactérias inerentemente. Você não pode limpar esses threads de maneira confiável por meio de métodos CIP ou COP padrão. Usá-los viola os rígidos padrões de design higiênico 3-A e FDA exigidos em instalações de processamento modernas.
P: Com que frequência as juntas Tri-Clamp devem ser substituídas em uma válvula de retenção?
R: A frequência de substituição depende muito do ciclo térmico, da exposição a produtos químicos e do total de horas operacionais. Você deve estabelecer um cronograma rigoroso de manutenção preventiva com base nas diretrizes do fabricante. Inspeções visuais regulares durante os ciclos COP ajudarão a determinar a taxa exata de degradação para o seu processo específico.
P: As conexões sanitárias soldadas atendem aos padrões 3-A?
R: Sim, eles cumprem integralmente os padrões 3-A, desde que atendam a critérios rígidos de instalação. As soldas devem ser totalmente penetradas e soldadas orbitalmente para acabamentos específicos de Ra. Posteriormente, devem ser devidamente passivados para evitar corrosão e restaurar o envelope estéril.
P: Como você conserta uma válvula de retenção sanitária soldada se a mola interna falhar?
R: Se a válvula possuir um corpo em linha totalmente soldado, você deverá cortar a unidade inteira do sistema de tubulação para substituí-la. Para evitar esse tempo de inatividade, muitas instalações instalam válvulas híbridas. Eles apresentam conexões de tubulação soldadas, mas utilizam uma tampa Tri-Clamp de entrada superior para acesso aos componentes internos.
