Especificação

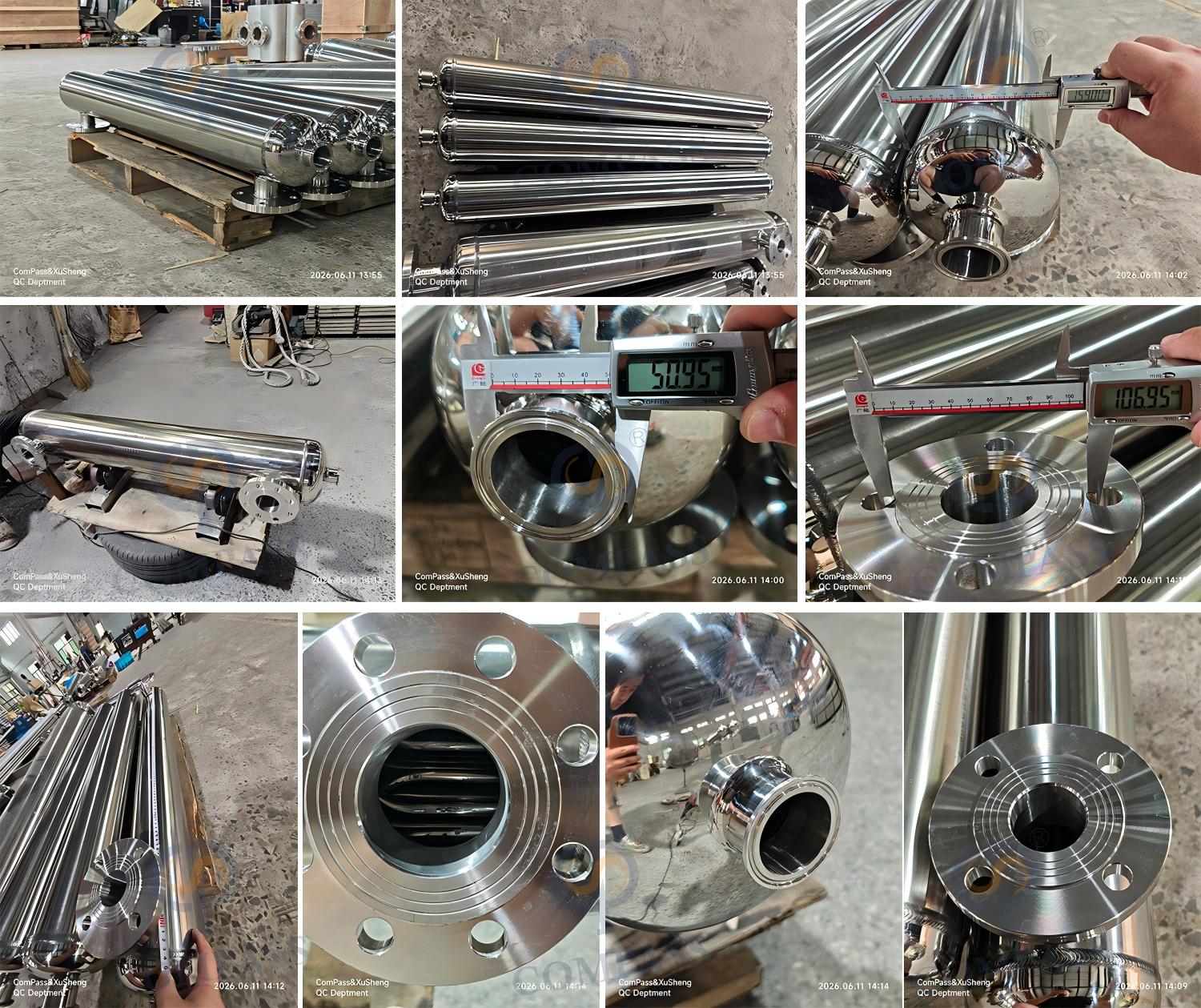

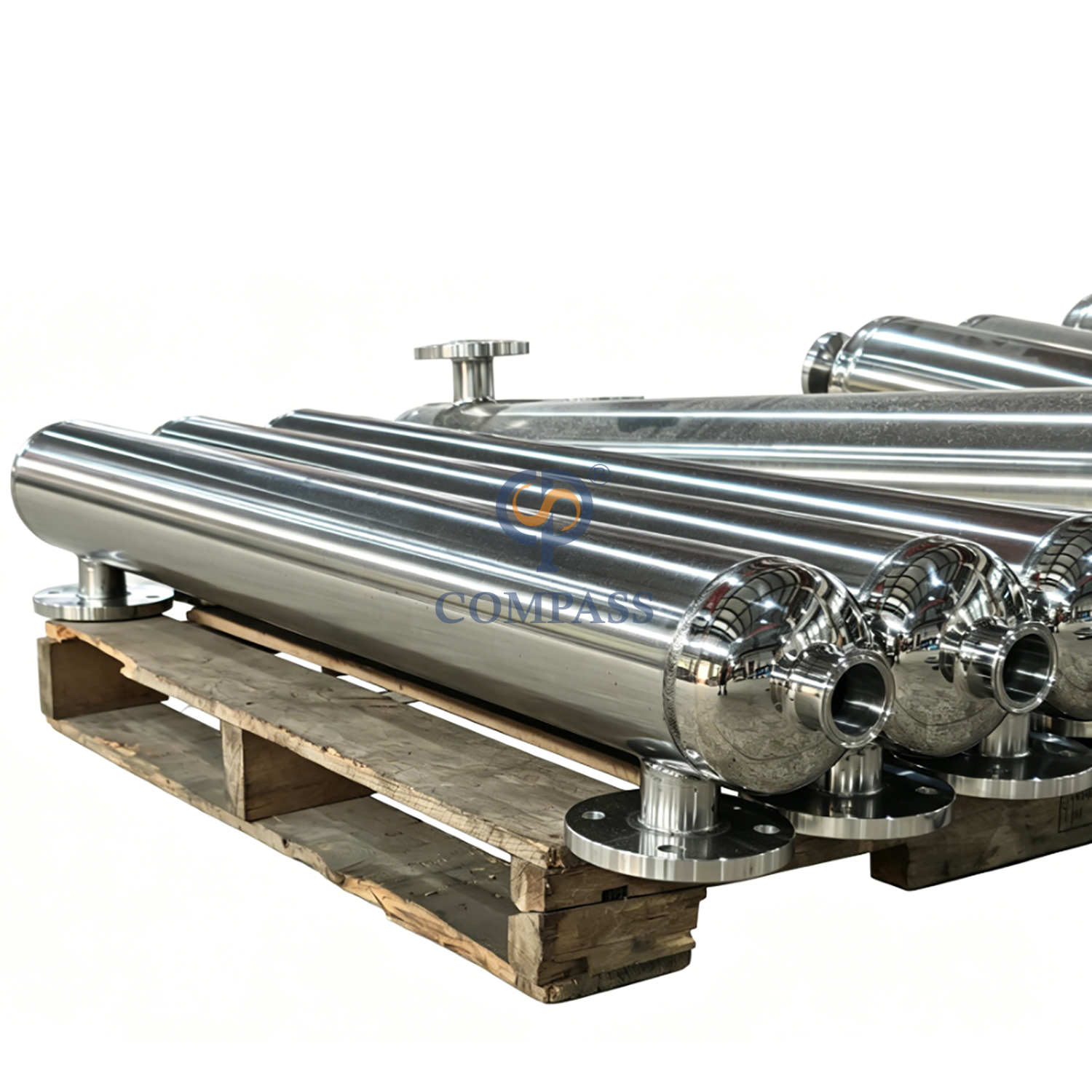

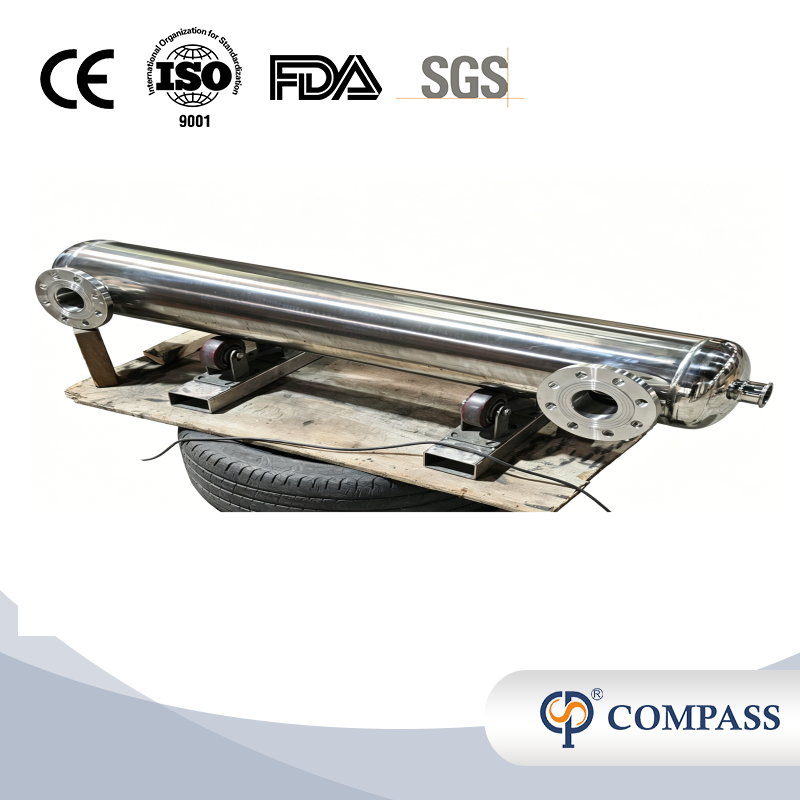

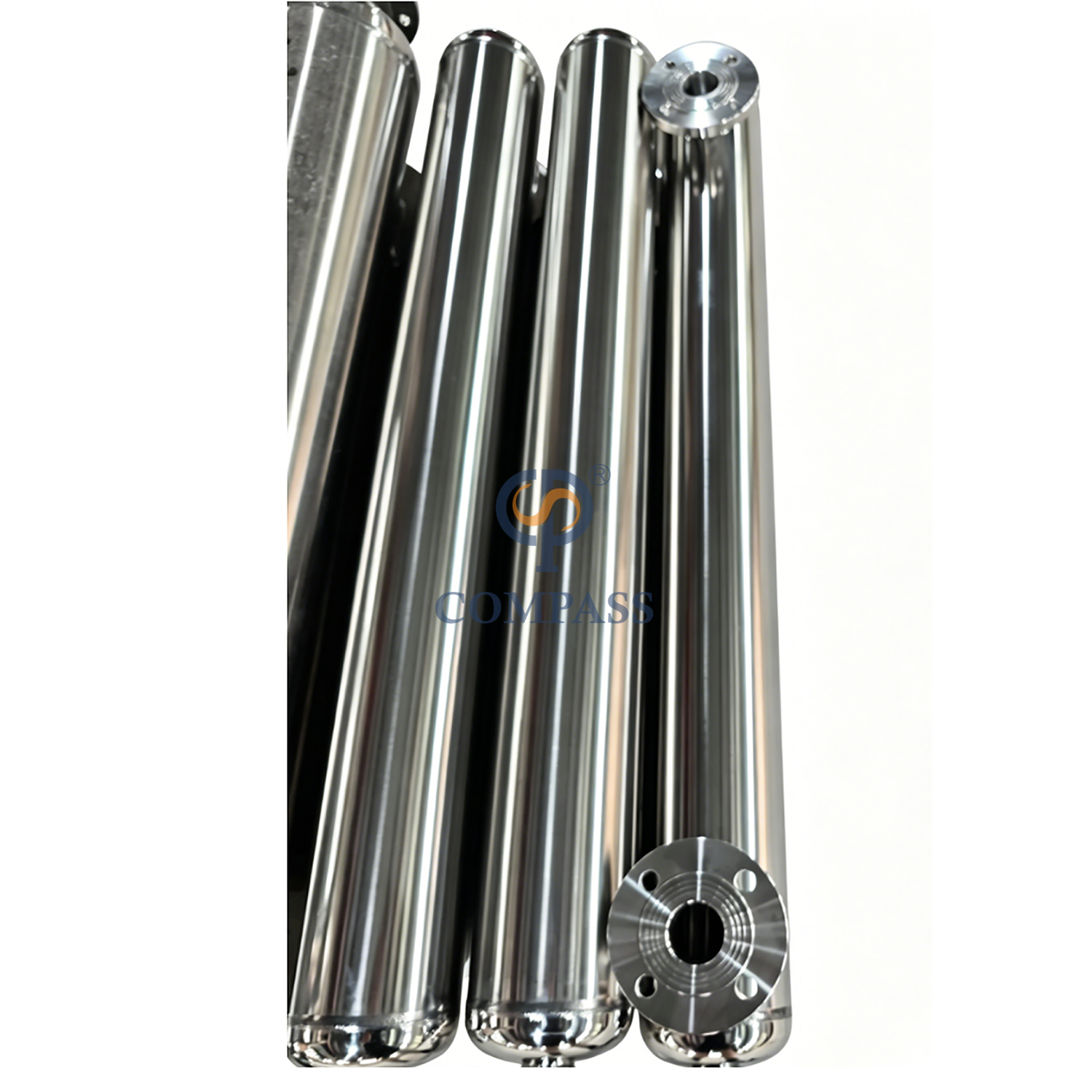

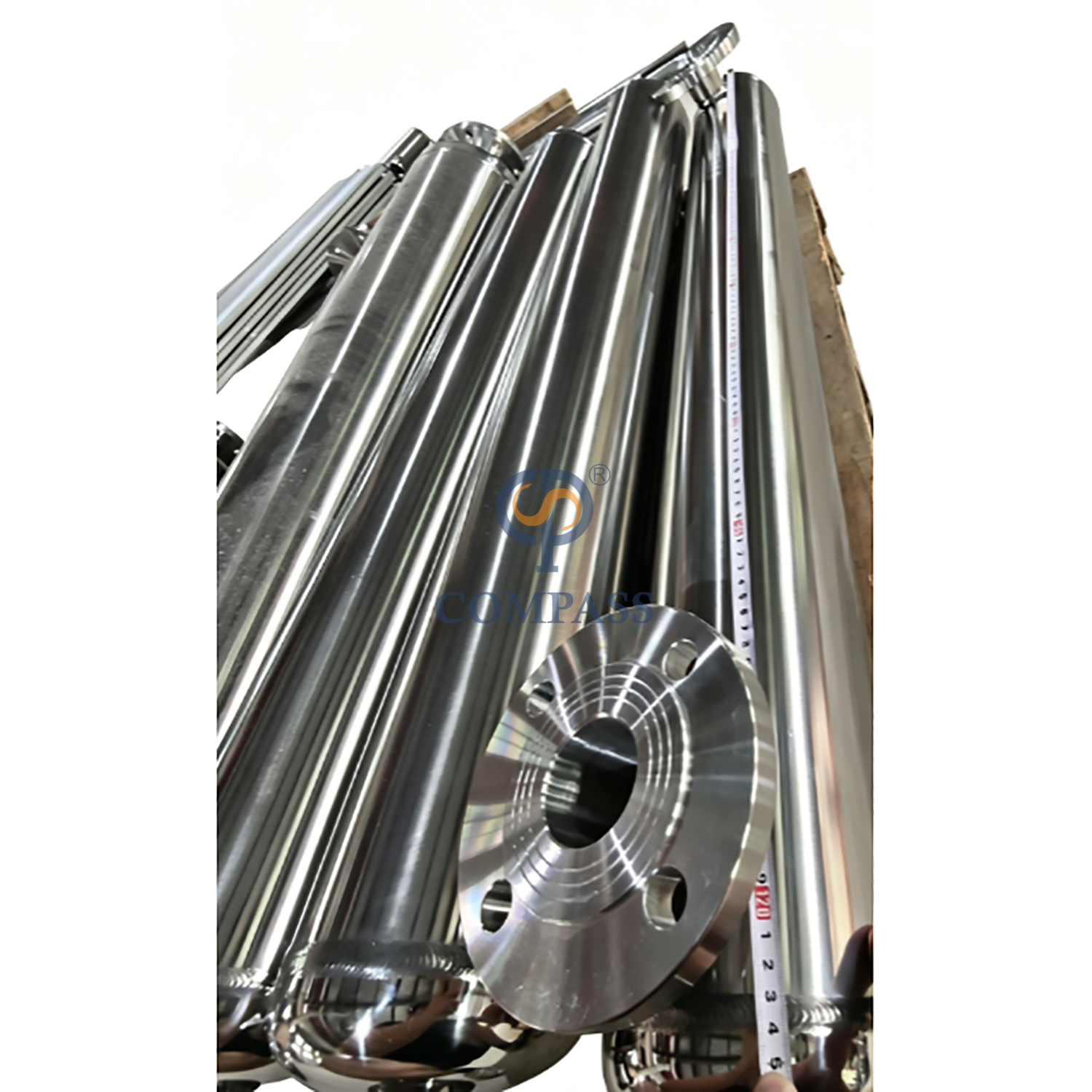

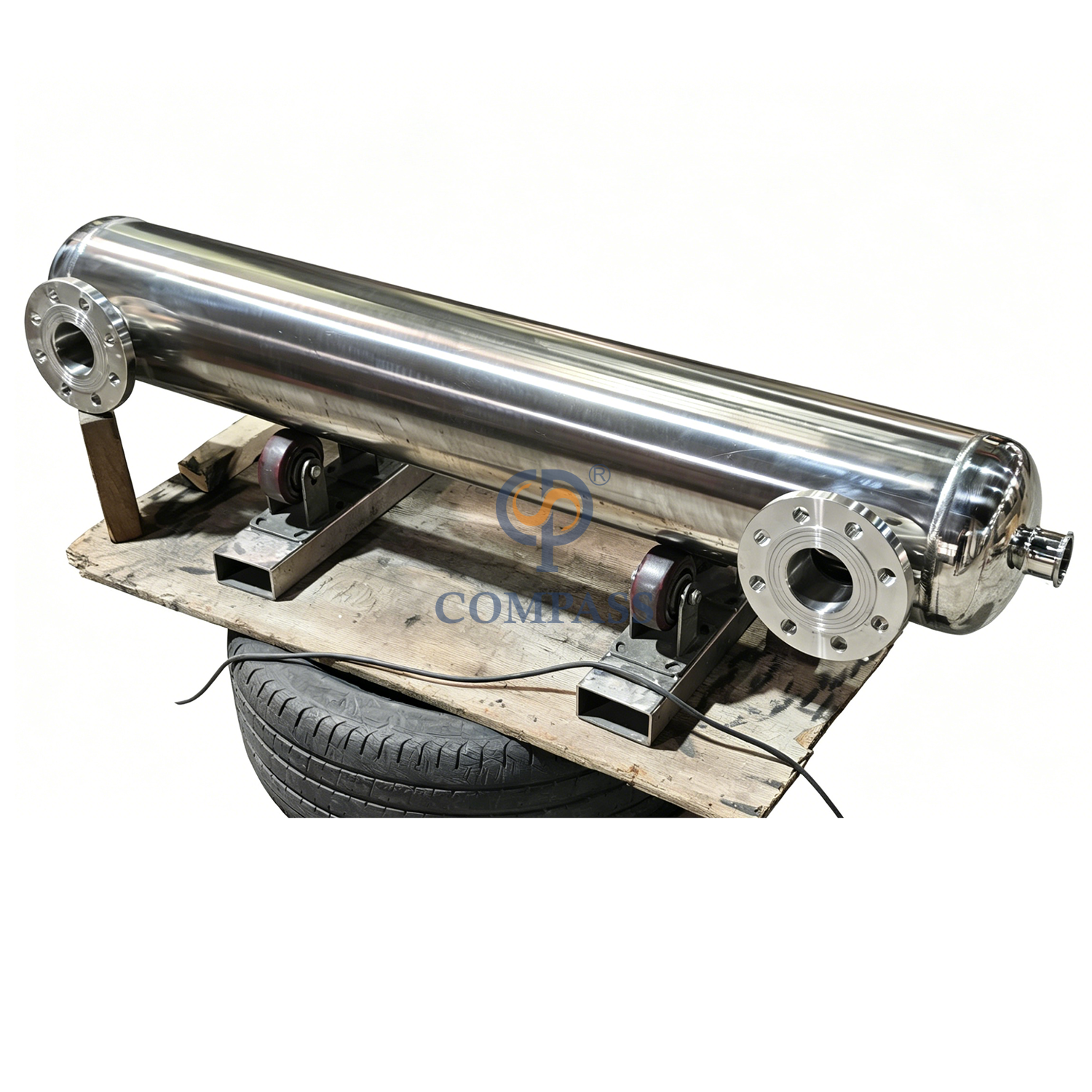

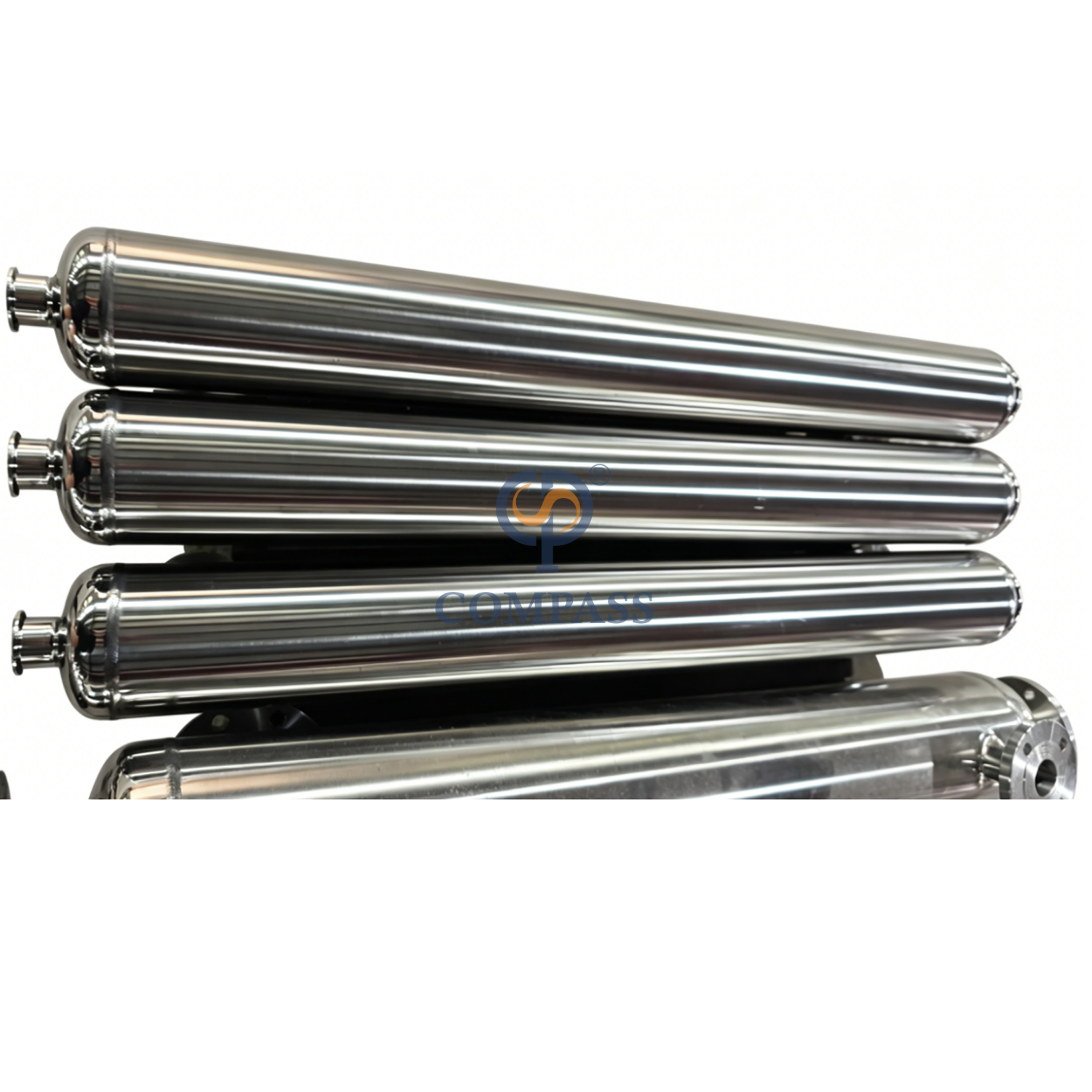

Mercadoria | Trocador de calor de tubo espiralado |
Tipo de trocador de calor de placa tubular | Trocador de calor de placa de tubo duplo |
Trocador de calor de placa de tubo único |
Peças de contato do material | SS304(1.4301)/SS316L (1.4404),SS2205, SS2507 | Fornecido com relatório de inspeção de material |
Material peças sem contato | SS304 (1.4301) |
Material de vedação | EPDM, silicone. Todo o material está em conformidade com FDA21CFR117.2600 |
Fluxo | 30-32000L |
Área de transferência de calor | 0,05m², 1,0m², 1,5m², 2,0m², 2,5m², 3,0m² |
Tamanho do tubo | 6mm, 8mm, 10mm, 12mm, 14mm, 16mm, 19mm ,25mm etc. |
Coeficiente de transferência de calor | Água - Água: 1100~1400W/ ( m2 ℃) |
Água -Vapor: 2300~5700W/ ( m2 ℃) |
Conexão | União, Rosca Interna, Tri-clamp, Flange |
Máx. Pressão | 10bar (145psi) |
Pressão de trabalho | 0-6bar (0-87psi) |
Temperatura de projeto | 14 ~ 392°F (-10ºC~+200 ℃) |
Acabamento de superfície interna | Ra<0,5μm |
Posição instalada | Verticais, Horizontais |
Princípio de trabalho
O material flui dentro do tubo, o meio frio e quente flui dentro do invólucro, e o material e o meio frio e quente realizam a troca de calor de alta eficiência através do feixe de tubos de arranjo compacto para atender aos requisitos tecnológicos de temperatura.
Como o trocador de calor adota o design de placa de tubo duplo / Shell & Tube, a contaminação cruzada bidirecional entre o material e o meio frio e quente é completamente eliminada.
Aplicativo
O trocador de calor de placa tubular fixa é um equipamento de economia de energia que consegue transferência de calor entre materiais. É um equipamento de processo amplamente utilizado em indústrias como petróleo, química, petroquímica, metalurgia, energia, indústria leve e alimentícia. Os trocadores de calor representam cerca de 40% da quantidade total de equipamentos e 30% -45% do investimento total em refinarias e plantas químicas. Com o desenvolvimento de tecnologia de economia de energia e a expansão contínua dos campos de aplicação, o uso de trocadores de calor para recuperação de energia térmica em alta e baixa temperatura trouxe benefícios econômicos significativos.

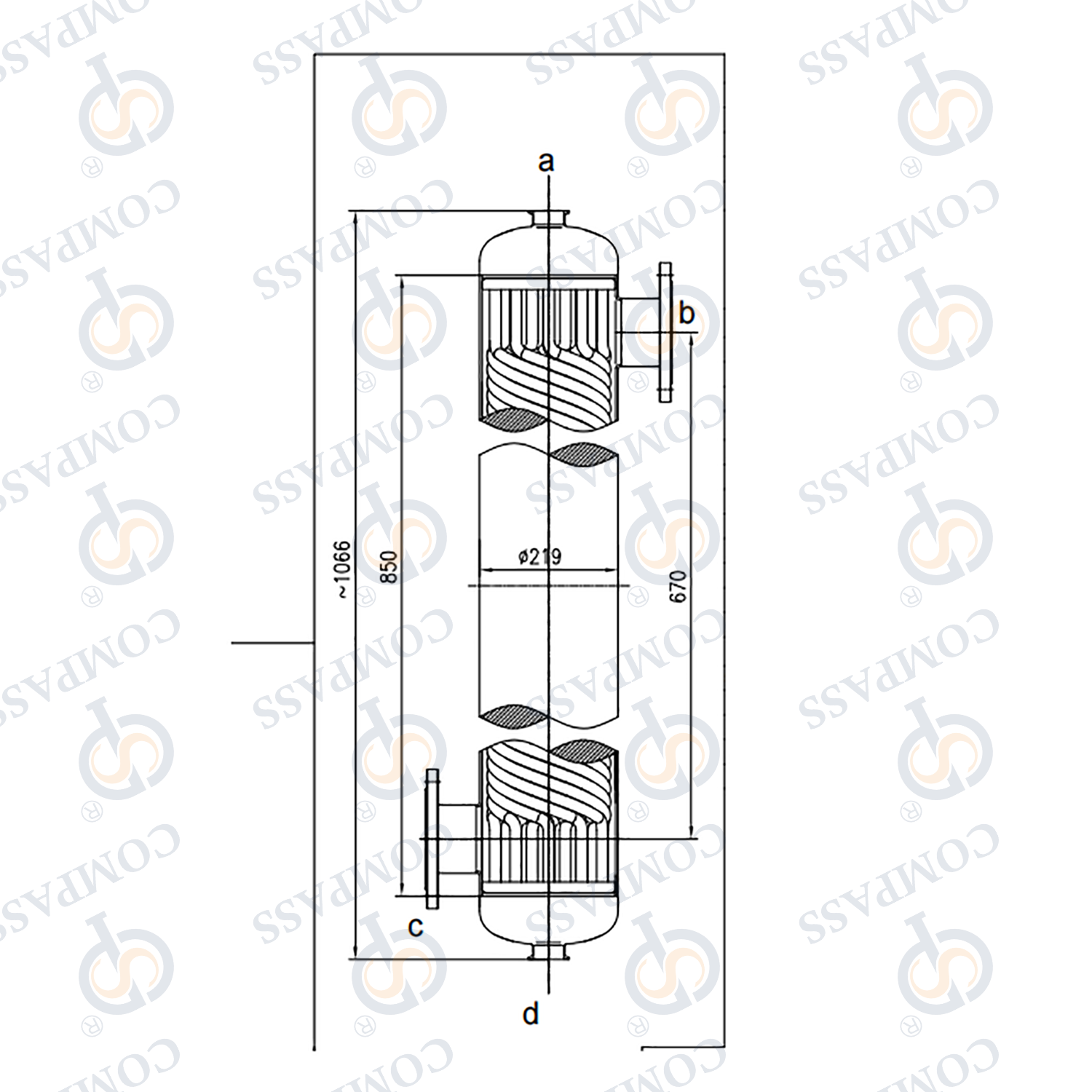

Princípios Estruturais
No lado do tubo e no lado do casco de um trocador de calor de placa de tubo fixo, fluidos em diferentes temperaturas fluem e a troca de calor é concluída. Quando a diferença de temperatura entre os dois fluidos é grande, um anel de compensação (junta de expansão) é geralmente adicionado em uma posição apropriada no lado do casco para evitar tensão de alta diferença de temperatura. Quando a expansão térmica do feixe de casco e tubos é diferente, o anel de compensação sofre deformação elástica lenta para compensar a expansão térmica causada pela tensão da diferença de temperatura.
Vantagens e recursos
1. Menos uso de peças forjadas, baixo custo
2. Design simples, fácil de manter
3. Nenhum vazamento interno;
4. Adequado para pressões e temperaturas mais altas
5. Menor queda de pressão
6. Vazamentos fáceis de encontrar
7. Menos propenso a incrustações
Como pedir?
1.Qual é o fluxo de água purificada?
2. Qual é a temperatura de entrada e saída da água pura?
3.Qual é a temperatura de entrada e saída de vapor de aquecimento?
4. Qual é o fluxo para aquecimento de vapor?
5.Qual é a pressão do vapor de aquecimento?
6. Qual é o tipo e tamanho da conexão?
