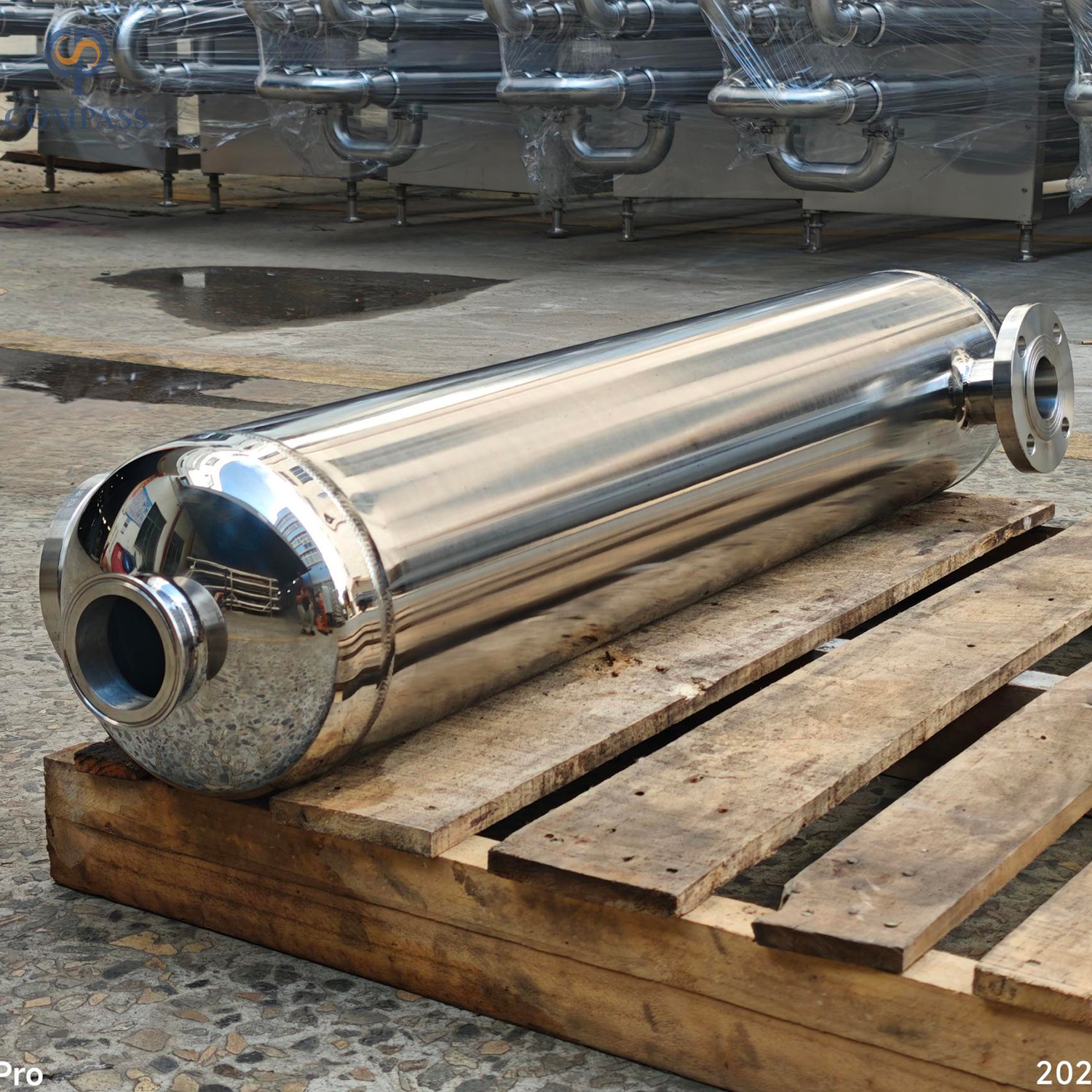

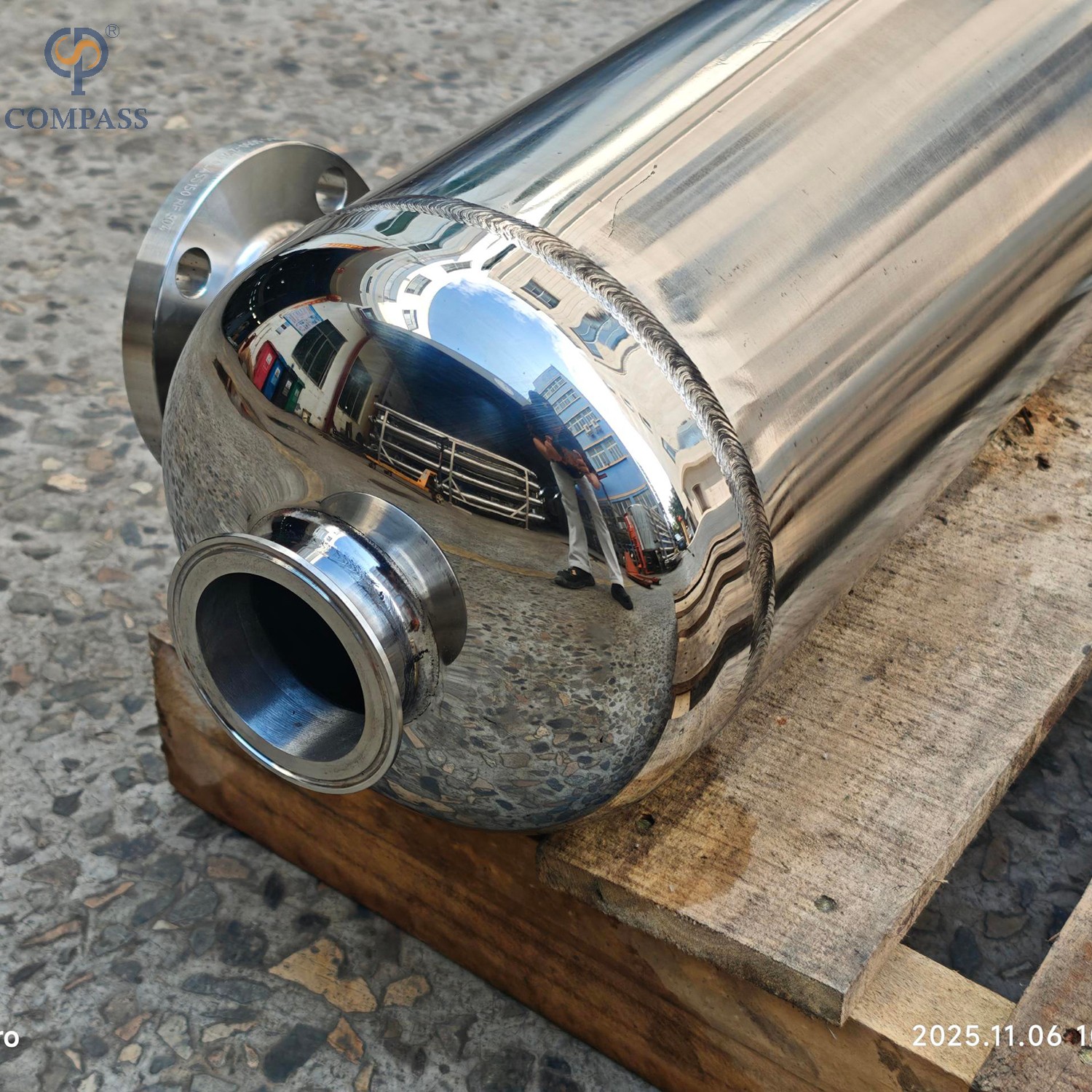

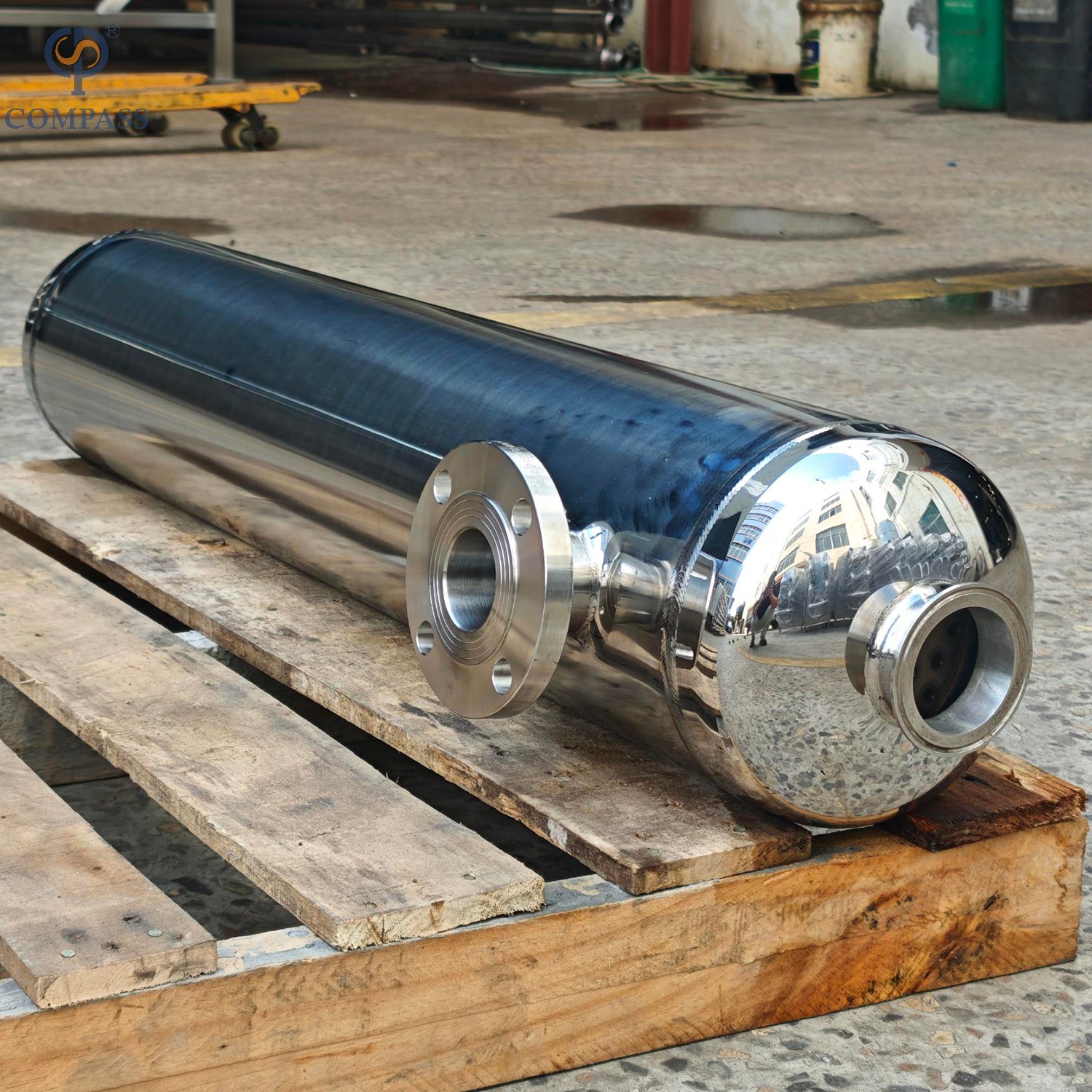

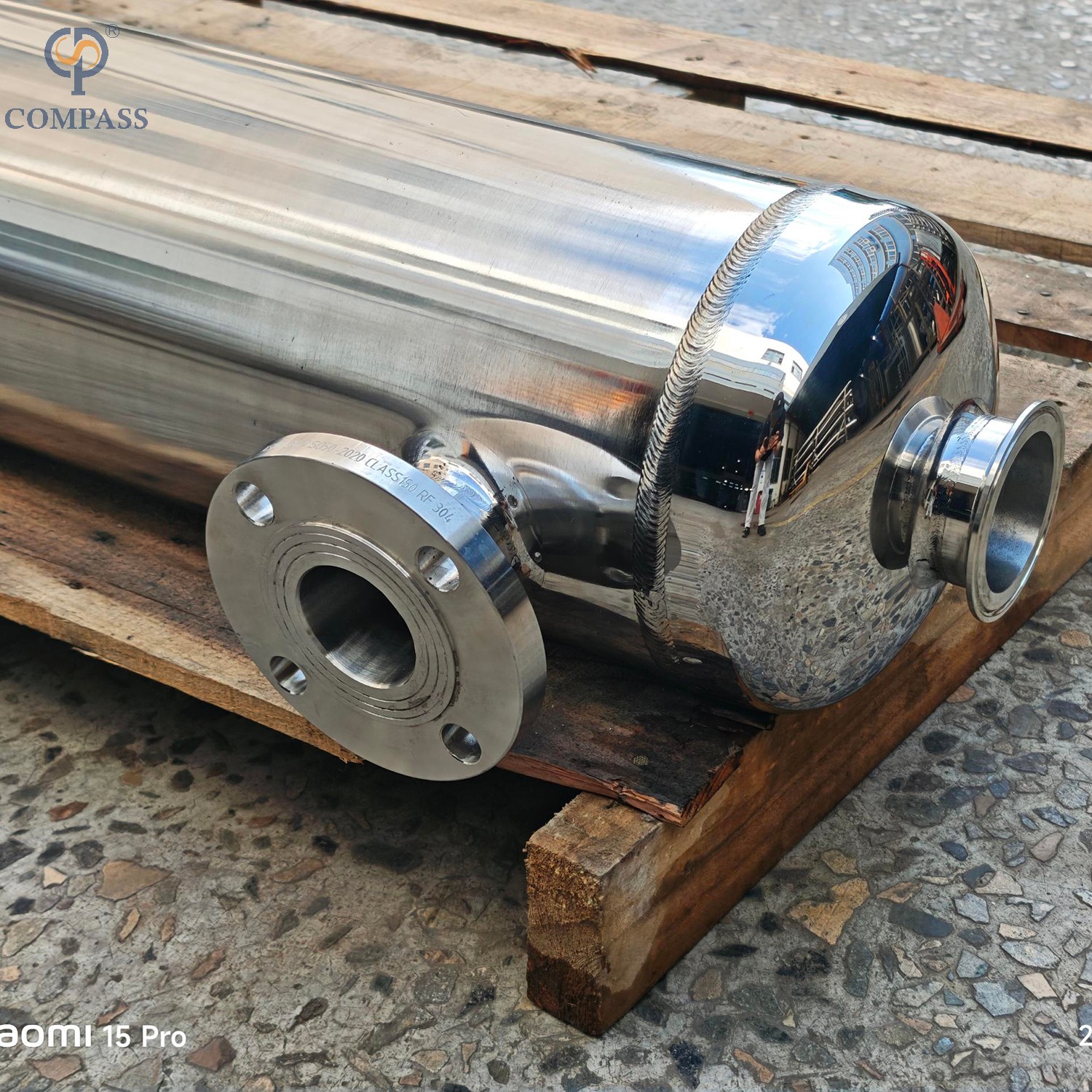

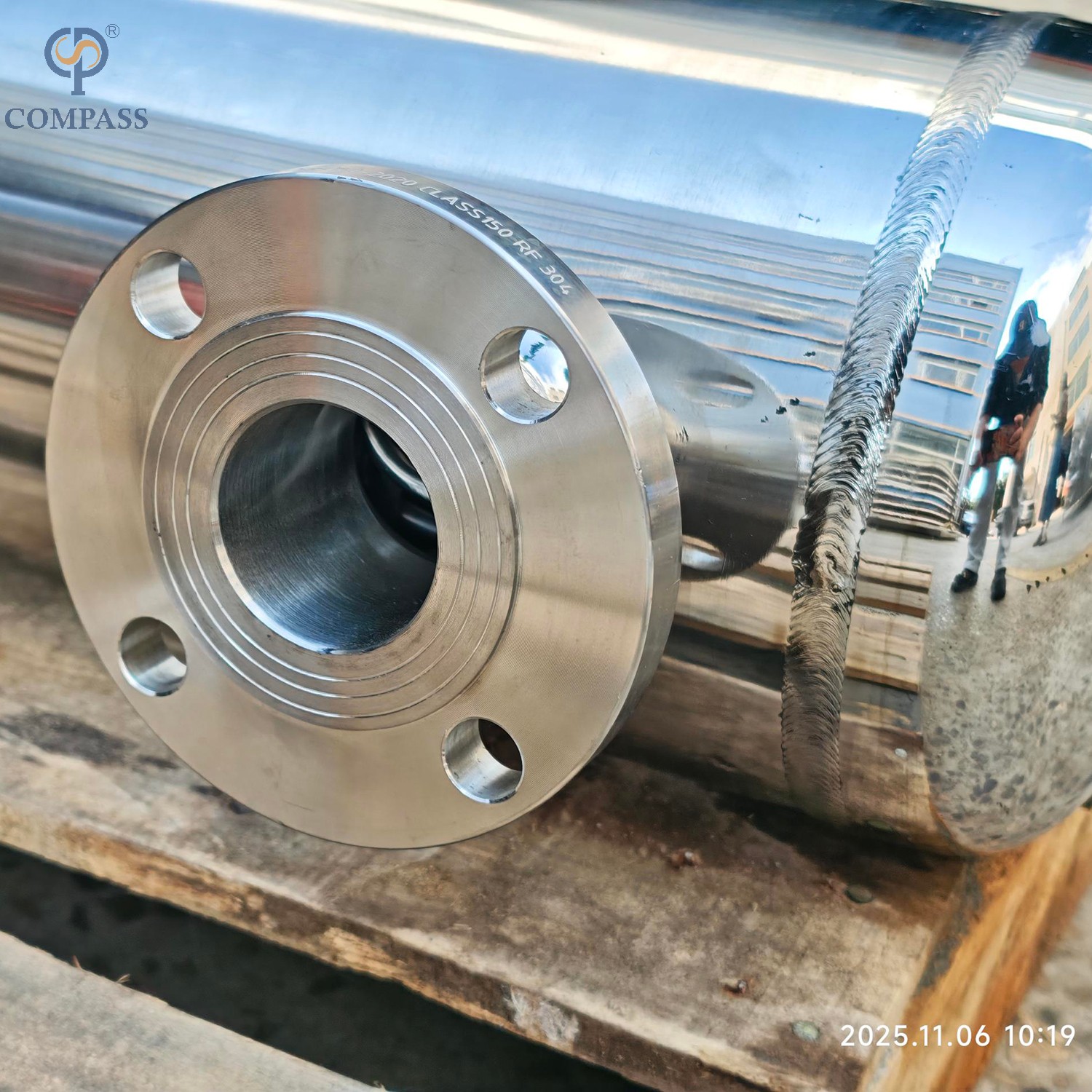

Trocador de calor de tubo enrolado de produto comestível SS304

O trocador de calor de tubo sanitário, projetado para altos requisitos de limpeza, atende aos altos requisitos de limpeza da indústria farmacêutica, geralmente usado em resfriamento de ponto de água de injeção, integração modular, resfriamento ou aquecimento de processo, etc. Depois de soldar a placa e o invólucro do tubo, ele também pode ser usado como flange e conectado ao flange da caixa do tubo com parafusos.

Princípio de trabalho
O material flui dentro do tubo, o meio frio e quente flui dentro do invólucro, e o material e o meio frio e quente realizam a troca de calor de alta eficiência através do feixe de tubos de arranjo compacto para atender aos requisitos tecnológicos de temperatura. Como o trocador de calor adota o design de placa de tubo duplo / Shell & Tube, a contaminação cruzada bidirecional entre o material e o meio frio e quente é completamente eliminada.

Modelo:
08T02001BA8
Marca do Produto:
CPMPASS

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

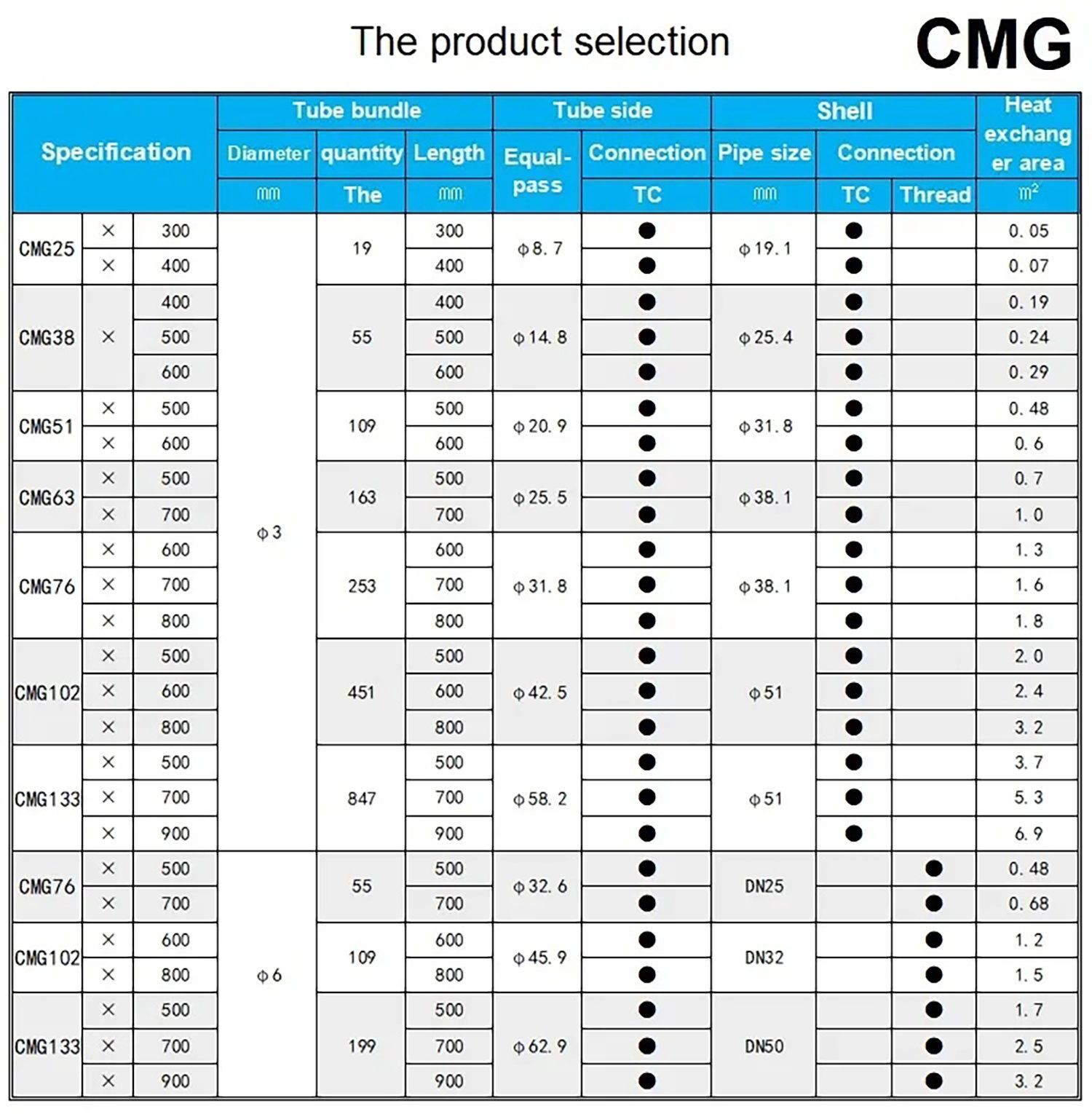

Parâmetro principal

Mercadoria	Trocador de calor de placas tubulares
Tipo de trocador de calor de placa tubular	Trocador de calor de placa de tubo duplo
	Trocador de calor de placa de tubo único
Peças de contato do material	SS304(1.4301)/SS316L (1.4404),SS2205, SS2507	Fornecido com relatório de inspeção de material
Material peças sem contato	SS304 (1.4301)
Material de vedação	NBR,EPDM,Silicone,FKM. Todo o material está em conformidade com FDA21CFR117.2600
Fluxo	30-32000L
Área de transferência de calor	0,05m², 1,0m², 1,5m², 2,0m², 2,5m², 3,0m²
Tamanho do tubo	6mm, 8mm, 10mm, 12mm, 14mm, 16mm, 19mm ,25mm etc.
Coeficiente de transferência de calor	Água - Água: 1100~1400W/(m2 ºC)
	Água -Vapor: 2300~5700W/(m2 ºC)
Conexão	União, Rosca Interna, Tri-clamp, Flange
Máx. Pressão	10bar (145 psi)
Pressão de trabalho	0-6bar (0-87psi)
Temperatura de projeto	14 ~ 392°F (-10ºC~+200 ºC)
Acabamento de superfície interna	Ra<0,5μm
Posição instalada	Verticais, Horizontais

Recurso

Resfriamento pontual para injeção de água
2.Desinfecção e esterilização SIP para sistema de injeção de água
3.Resfriamento pontual para água purificada
4.Pasteurização do sistema de água purificada
5.Aquecimento para sistema purificado CIP
6.Resfriamento de água de alta pureza
7.Condensação e resfriamento de vapor limpo 8.Resfriamento e aquecimento de líquidos altamente limpos

Princípios Estruturais

No lado do tubo e no lado do casco de um trocador de calor de placa de tubo fixo, fluidos em diferentes temperaturas fluem e a troca de calor é concluída. Quando a diferença de temperatura entre os dois fluidos é grande, um anel de compensação (junta de expansão) é geralmente adicionado em uma posição apropriada no lado do casco para evitar tensão de alta diferença de temperatura. Quando a expansão térmica do feixe de casco e tubos é diferente, o anel de compensação sofre deformação elástica lenta para compensar a expansão térmica causada pela tensão da diferença de temperatura.

Vantagens e recursos

1. Menos uso de peças forjadas, baixo custo
2. Design simples, fácil de manter
3. Sem vazamento interno;
4. Adequado para pressões e temperaturas mais altas
5. Menor queda de pressão
6. Vazamentos fáceis de encontrar
7. Menos propenso a incrustações

Como fazer o pedido?

1. Qual é o fluxo de água purificada?
2. Qual é a temperatura de entrada e saída da água de pureza?
3.Qual é a temperatura de entrada e saída de vapor de aquecimento?
4. Qual é o fluxo para aquecimento de vapor?
5. Qual é a pressão do vapor de aquecimento?
6. Qual é o tipo e tamanho da conexão?
