O descrição de produtos

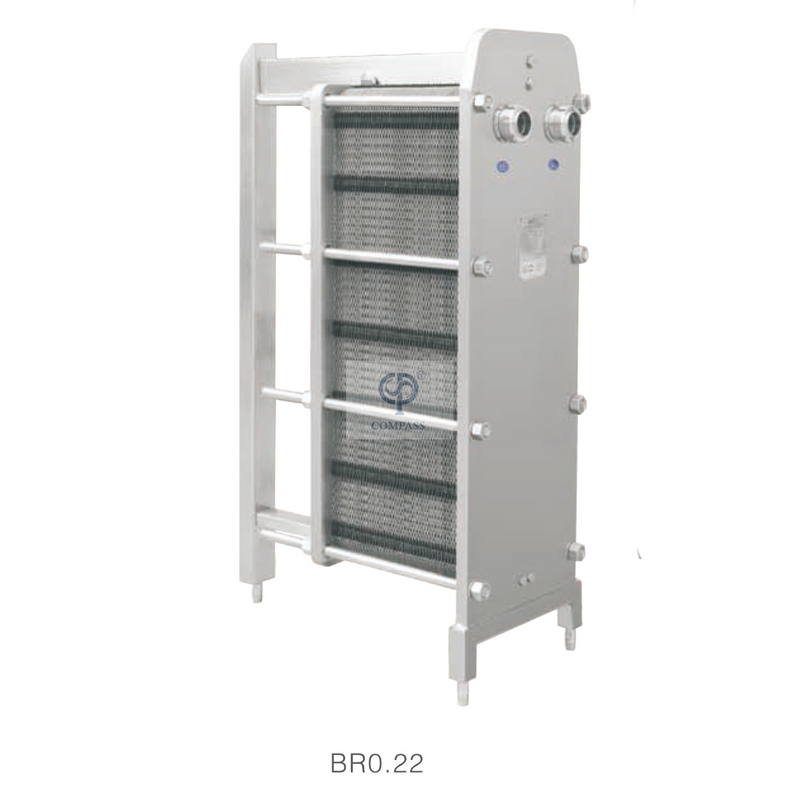

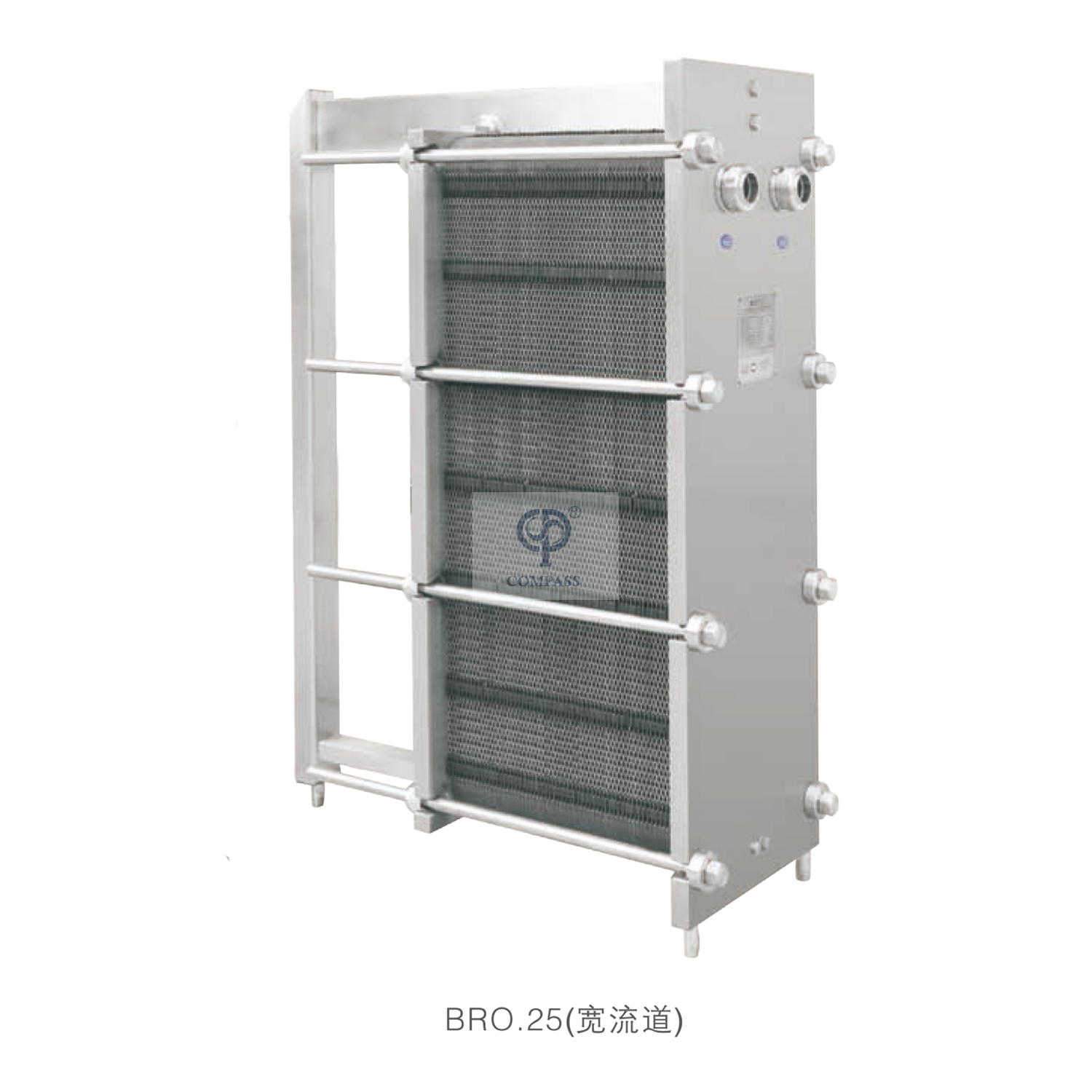

O trocador de calor tipo placa é um trocador de calor eficiente composto por uma série de folhas de metal com um determinado formato corrugado empilhadas juntas.Canais retangulares finos são formados entre várias placas para troca de calor.Os trocadores de calor de placas são equipamentos ideais para troca de calor entre líquido líquido e vapor líquido.Possui características de alta eficiência de troca de calor, pequena perda de calor, estrutura compacta e leve, pegada pequena, ampla aplicação e longa vida útil.Sob a mesma perda de pressão, seu coeficiente de transferência de calor é 3-5 vezes maior que o do trocador de calor tubular, sua área de piso é um terço da do trocador de calor tubular e sua taxa de recuperação de calor pode ser de até 90% ou mais.
Mercadoria | Trocador de calor tipo placa |
Tipo de trocador de calor tipo placa | Trocador de calor de placas destacáveis (também conhecido como trocador de calor de placas com junta de vedação) |
Trocador de calor de placas soldadas |
Trocador de calor de placas em espiral |
Trocador de calor de bobina de placas (também conhecido como trocador de calor em favo de mel) |
Formulário de Combinação de Processos | Processo único, processo múltiplo, processo misto |
Peças de contato de materiais | SS304(1.4301)/SS316L(1.4404) | Fornecido com relatório de inspeção de material |
Peças materiais sem contato | SS304(1.4301) |
Material de vedação | NBR,EPDM,Silicone,FKM | Todo o material está em conformidade com FDA21CFR117.2600 |
Fluxo | 0,1-1000m³/h |
Tipo de trocador | Aquecimento, resfriamento, evaporação, esterilização e desinfecção |
Uma área de trocador de placas | 0,02m²,0,04m²,0,06m²,0,08m²,0,12m²,0,13Bm²,0,15m²,0,22m², 0,24m²,0,32m²,0,4m²,0,65m²,0,75m²,0,85m²,1,54m²,1,8m² |
Espessura da Placa | 0,7-1,0mm |
Conexão | União, Tri-clamp, Flange |
Máx.Pressão | 10bar (145 psi) |
Pressão de Trabalho | 0-6bar (0-87psi) |
Temperatura de trabalho | 14 ~ 302°F (-10ºC~+150 ºC) |
Temperatura de esterilização | 302°F (150°C)≤30min |
Aplicativo

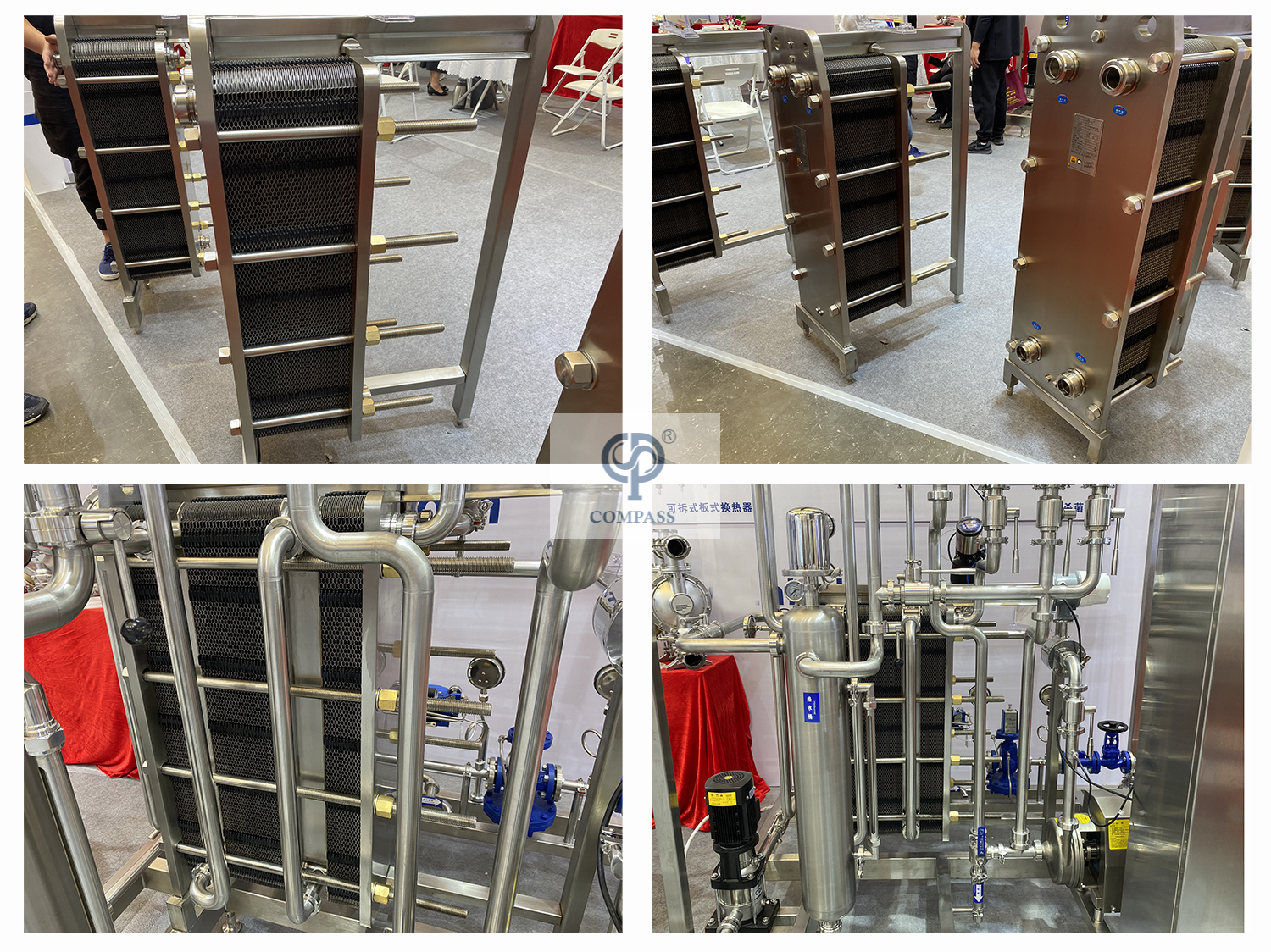

Nosso trocador de calor tipo placa é amplamente utilizado no processamento de alimentos e bebidas e em outros tratamentos de líquidos industriais.
Pasteurização Resfriamento e aquecimento normais em indústrias como laticínios, cervejarias, bebidas, alimentos, etc. Aquecimento e resfriamento na indústria farmacêutica.
Fluxo de processo do trocador de calor tipo placa
1. Devido ao efeito especial da superfície ondulada da placa, o fluido flui ao longo do canal corrugado.A direção da velocidade do trocador de calor de placas muda constantemente, o que resulta no forte movimento final do fluido a uma pequena vazão, fortalecendo assim o processo de transferência de calor.Melhora efetivamente a capacidade de transferência de calor e possui excelentes vantagens de estrutura compacta, baixo consumo de metal, operação flexível e longa vida útil.
2. O processo do trocador de calor é composto por diversas placas montadas de acordo com um determinado processo e exigência do comprador.Durante a montagem, as placas A e B são dispostas alternadamente e uma rede é formada entre as placas.A junta de vedação veda o meio frio e quente no trocador de calor.Enquanto isso, os meios frios e quentes são separados razoavelmente sem mistura.Trocador para obter o efeito desejado.

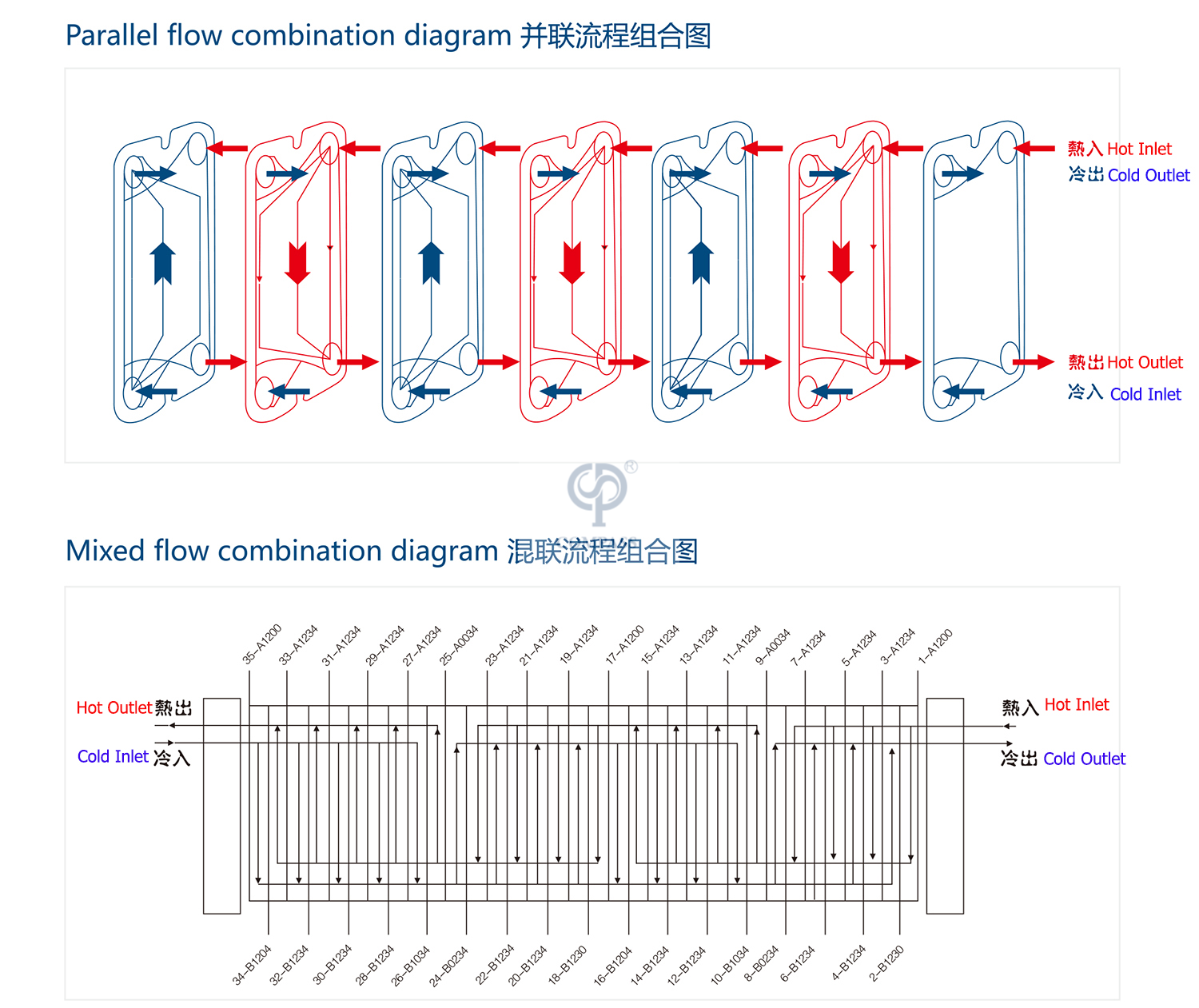

3. Existem muitos tipos de combinações de fluxo de trocador de calor de placas, que são realizadas por diferentes placas reversíveis e diferentes montagens.A combinação de processos pode ser dividida em processo único, processo múltiplo e processo misturador.
Material da placa de transferência de calor
1. Os materiais SS304 e SS316L são adequados para condições corrosivas de meios ácidos e alcalinos, não adequados para íons cloreto.
2. Titânio puro industrial: TEA para soda cáustica, produção de sal, congelamento de água do mar em baixa temperatura e corrosão por íons cloreto.
3. Aço inoxidável de ultra baixo carbono: 00Cr18Ni14Mo2Cu2 para solvente orgânico e intercristalino
e ocasiões de corrosão por íons cloreto.
Vantagens & Recurso
1. Fácil de remover e limpar
Os trocadores de calor de placas são fáceis de limpar, removendo os parafusos de fixação e deslizando para trás a parte móvel da estrutura.Em seguida, o conjunto de placas pode ser inspecionado, limpo sob pressão ou removido para reforma, se necessário.
2. Expansível
Uma característica muito significativa do trocador de calor a placas é que ele é expansível.Aumentar os requisitos de transferência de calor significa simplesmente adicionar placas em vez de comprar um novo trocador de calor, economizando tempo e dinheiro.
3. Alta eficiência
Devido aos padrões pressionados nas placas e às lacunas relativamente estreitas, uma turbulência muito alta é alcançada em velocidades relativamente baixas do fluido.Isto combinado com o fluxo contradirecional resulta em coeficientes de transferência de calor muito altos.
4. Tamanho compacto
Como resultado da alta eficiência, é necessária menos área de transferência de calor, resultando em um trocador de calor muito menor do que seria necessário para a mesma função usando outros tipos de trocadores de calor.Normalmente, um trocador de calor de placas requer entre 20-40% do espaço exigido por um trocador de calor de tubo e casco.
5. Temperatura de aproximação próxima
As mesmas características que conferem ao permutador de calor de placas a sua elevada eficiência também tornam possível atingir temperaturas próximas, o que é particularmente importante em aplicações de recuperação e regeneração de calor.É possível aproximar temperaturas de 0,5°C.
Como fazer o pedido do trocador de calor de placas
O que é produto utilizado para trocador de calor a placas?como leite
O que é temperatura de entrada do leite ?
Qual é a temperatura de saída do leite?
O que é capacidade para leite?
O que é temperatura de entrada de mídia?
O que é meios de comunicação ?se a mídia for água, por favor, informe-nos também.
O que é capacidade para água?
O que é Temperatura de esterilização ?
O que é temperatura de resfriamento ou temperatura de aquecimento?
