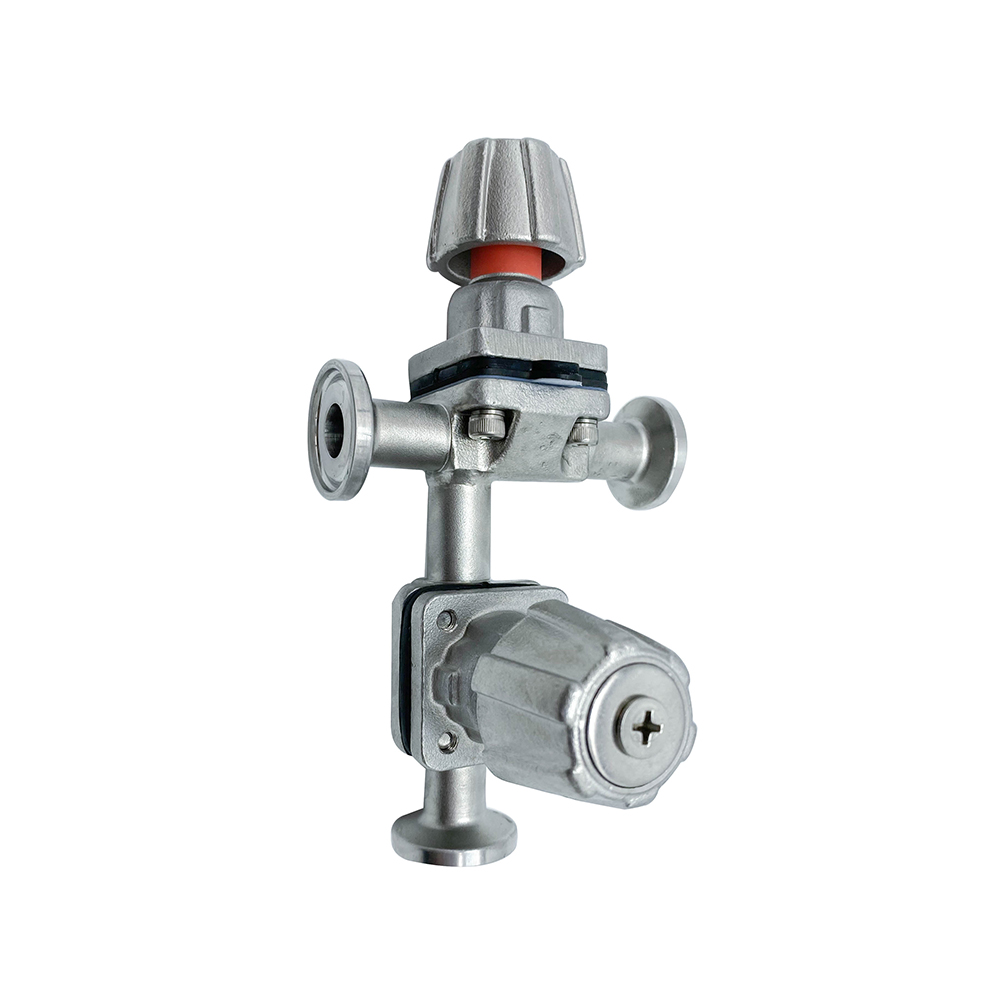

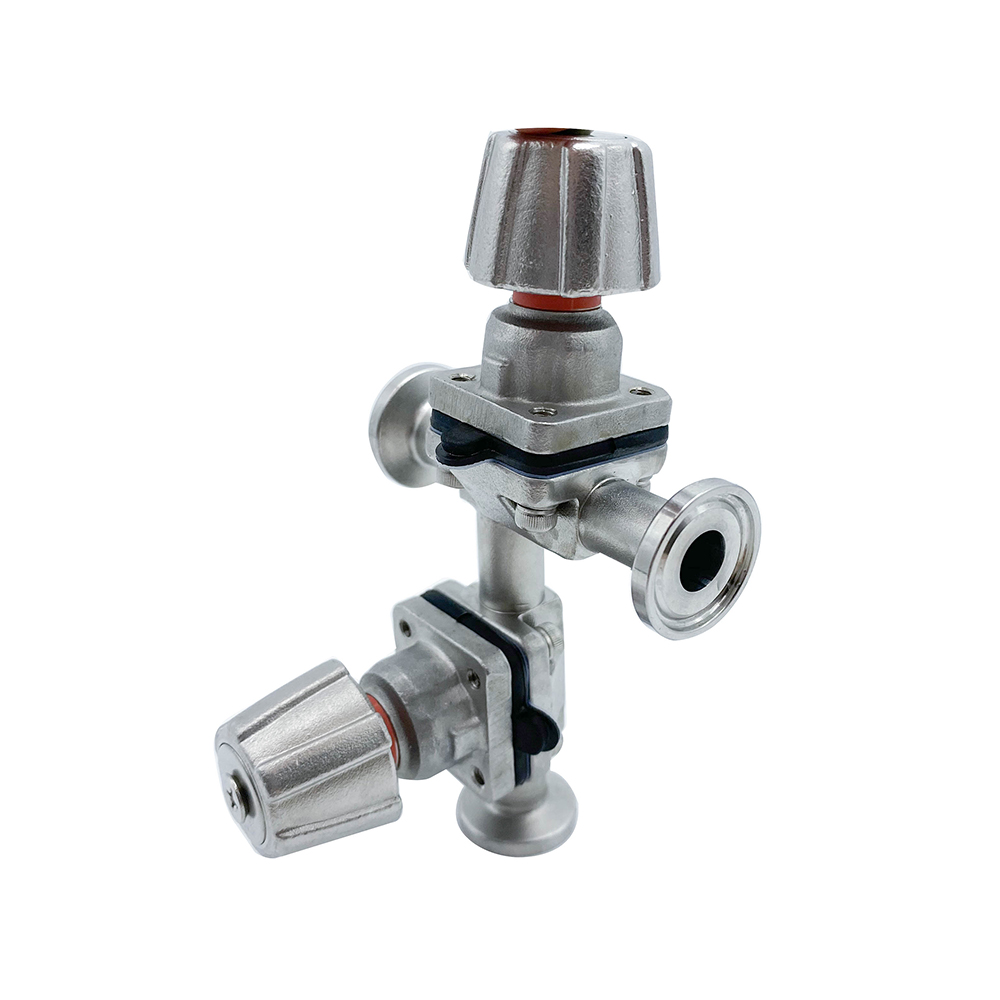

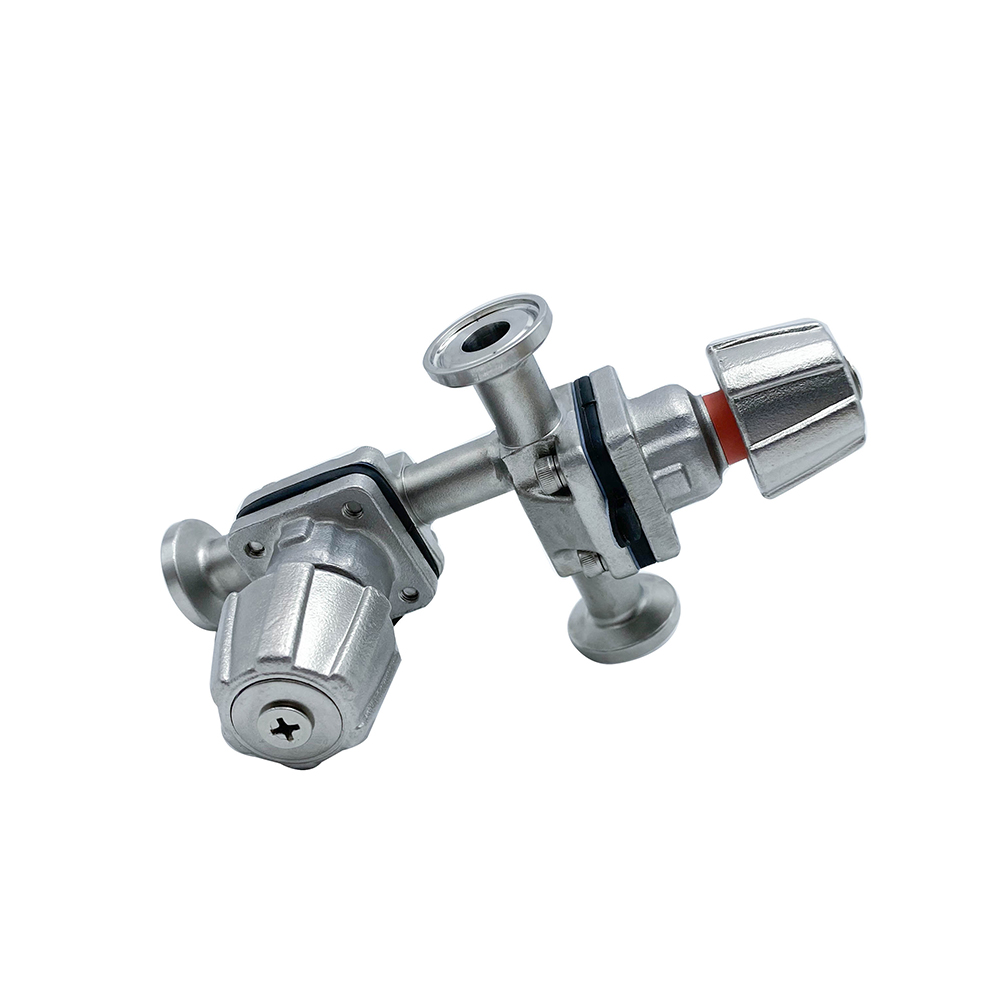

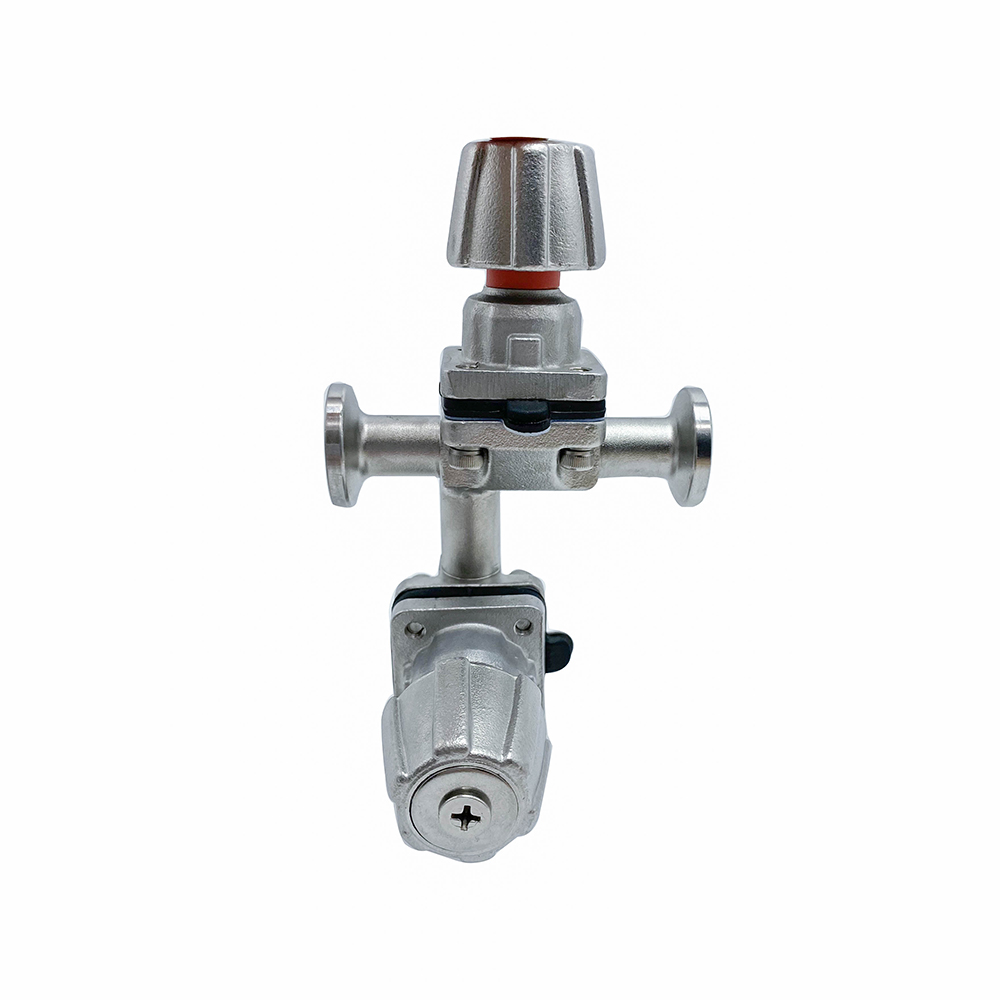

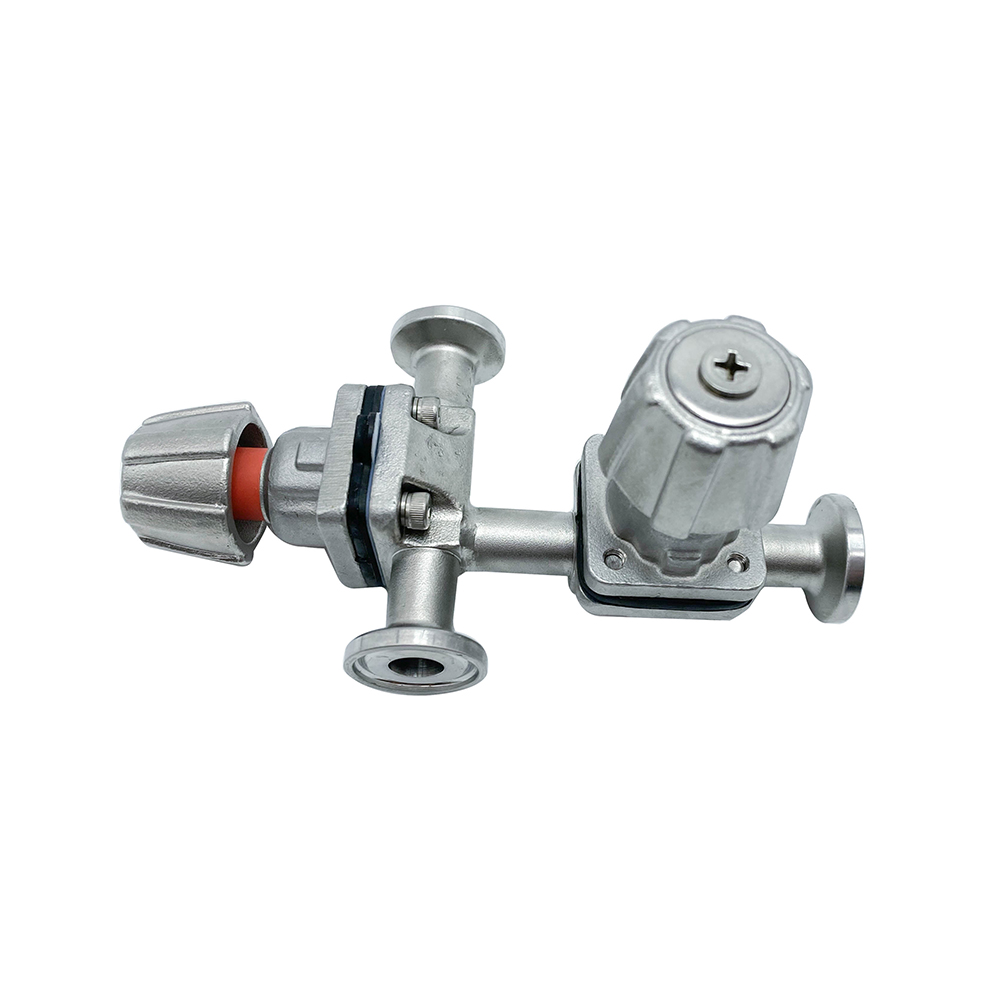

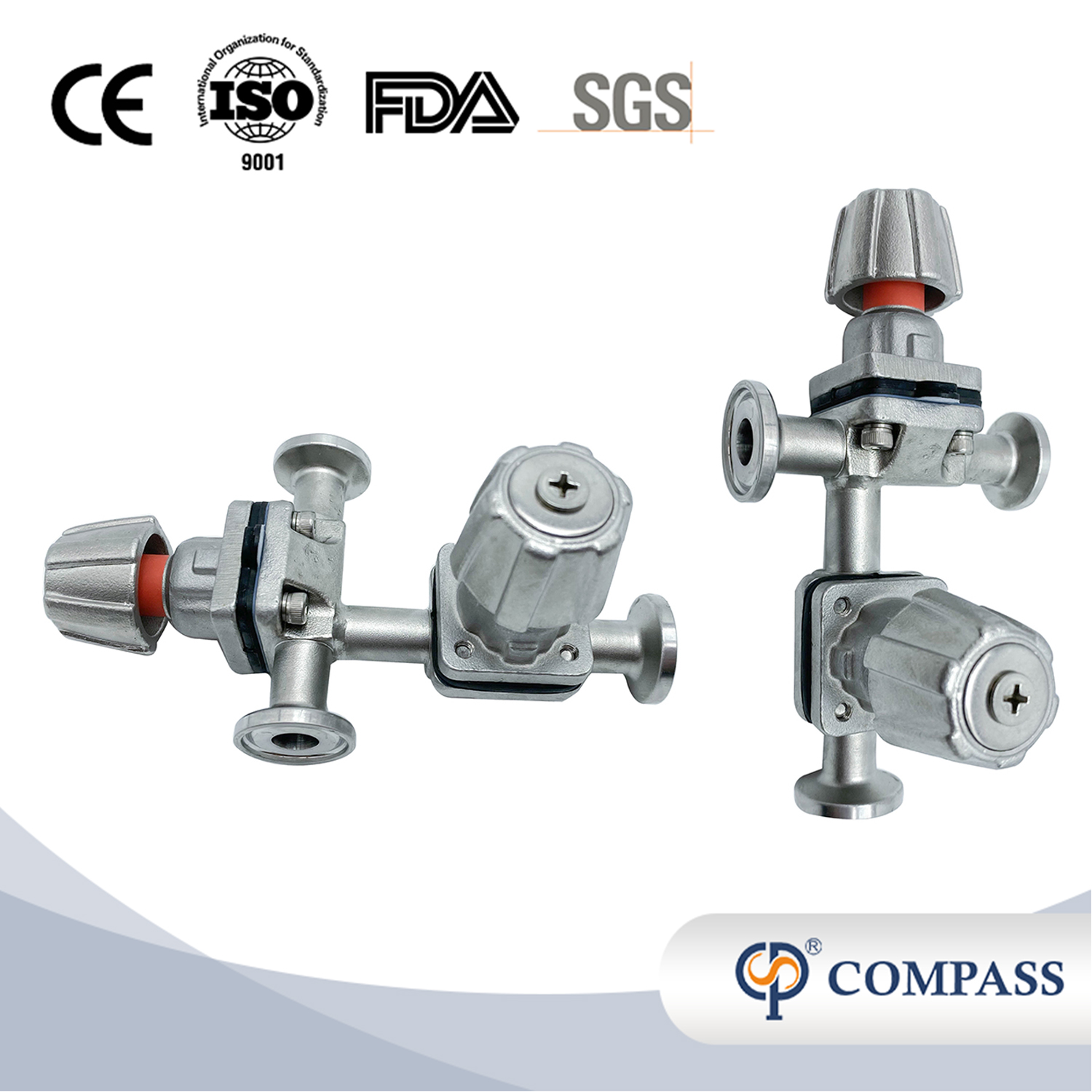

3/4 polegadas 19,05mm de alta qualidade higiênica aço inoxidável SS316L manual sms sms diafragma reta Vavle com alça de aço inoxidável
Válvulas de diafragma: manual ou acionado por ar As válvulas de diafragma, disponíveis em projetos manuais e com ar-ar com ar, são projetados especificamente para processos higiênicos e assépticos na indústria farmacêutica. Essas válvulas se destacam no controle de fluidos, bem como no operações on/off. O diafragma sela efetivamente o corpo e o assento da válvula, garantindo o isolamento completo do ambiente externo. Esse design torna a válvula ideal para o processamento asséptico. Quando a válvula está na posição fechada, a vedação de pressão que suporta o diafragma se move em direção à face de vedação do corpo da válvula. À medida que a placa de pressão muda, o diafragma se dobra e é forçado em direção à área do assento no centro do corpo, desligando efetivamente o caminho do fluxo. A interação entre o corpo da válvula e a placa de pressão impede a compressão excessiva do diafragma, garantindo durabilidade e confiabilidade. Essas válvulas podem ser operadas manualmente ou por atuação do ar e também são compatíveis com tops de controle e válvulas solenóides para sistemas automatizados. Esse design garante desempenho, limpeza e adequação excepcionais para aplicações críticas no setor farmacêutico.
B Utt-Weld, Tri-Clamp, fios masculinos, fios femininos, união, fios de soldagem, flanges
Material de vedação
Resina de silicone, borracha EPDM, borracha EPDM do diafragma de divisão de politetrafluoroetileno e borracha EPDM do diafragma composto de politetrafluoroetileno. Todos os materiais de vedação estão em conformidade com o FDA21CFR117.2600
Opções de energia
Operação manual
Atuador pneumático da SS, atuador pneumático plástico
C-TOP CONTROLLER, CONTROLADOR C-TOP (AS-I)
Pressão de trabalho
≤10 bar (145psi)
Pressão de fornecimento do Air Atuato R
5 ~ 8 (72,52psi sq.inch ~ 116psi sq.inch)
Tratamento de superfície externa
R a16 ~ 32uin (0,4 ~ 0,8um)
Tratamento da superfície interna
RA16 ~ 32UIN (0,4 ~ 0,8UM)
Descrição da mercadoria: 3/4 polegadas 19,05mm de alta qualidade higiênica aço inoxidável SS316L manual sms sms diafragma reta Vavle com alça de aço inoxidável
4. Outros materiais estão disponíveis mediante solicitação.
Recursos de design
1. Comparado com outras válvulas, as características do fluxo das válvulas de diafragma sanitário são melhores. Mais fácil de limpar e lidar melhor com a matéria com partículas. Na aplicação do controle de fluxo, o fenômeno da bolsa de ar é raro.
2. Tamanhos disponíveis da mini válvula de diafragma: 1/4 '', 3/8 '', 1/2 '', 3/4 '', DN6, DN10, DN15, DN20.
3. Tamanhos disponíveis da válvula de diafragma: 1 ''-4 '', DN25-DN100
Opções
1. A junta pode ser EPDM, EPDM, PTDM e EPDM, PTDM, PTDM composto.
2. A conexão pode ser soldada de bunda, tri-grampo, fios masculinos, fios femininos, fios masculinos-femininos, união, fio de solda, flange ou outros requisitos.
3. As opções de fonte de alimentação são operação manual, atuador pneumático da SS, atuador pneumático de plástico, controlador de top c, controlador de top c (as-i)
Como pedir sobre a válvula de diafragma?
1. Qual é a qualidade do material? Como SS304 e SS316L para opcional
2. Qual é o padrão para a válvula de diafragma, como DIN ou SMS?
3. Qual é o tamanho, como 1 ''-4 '', DN25-DN100?
4. O que é o fim da conexão, como traseiro-de-bumbum, tri-grampo, rosqueado masculino, rosca feminina, união, etc.
5. O que é o princípio de funcionamento, como manual, pneumático?
6. O que é material de selo, como PTFE, EPDM, silicone?
Os detalhes do produto
Padrão
SMS, DIN, BPE
Fornecido com relatório de inspeção de material
Peças de contato do material
SS316L (1.4404)
Tamanho
1/4 '' a 4 '', DN6 para DN100
Combinação B ody
Reto, t três vias, em forma de U, fundo do tanque
Conectar
B Utt-Weld, Tri-Clamp, fios masculinos, fios femininos, união, fios de soldagem, flanges
Material de vedação
Resina de silicone, borracha EPDM, borracha EPDM do diafragma de divisão de politetrafluoroetileno e borracha EPDM do diafragma composto de politetrafluoroetileno. Todos os materiais de vedação estão em conformidade com o FDA21CFR117.2600
Opções de energia
Operação manual
Atuador pneumático da SS, atuador pneumático plástico
C-TOP CONTROLLER, CONTROLADOR C-TOP (AS-I)
Pressão de trabalho
≤10 bar (145psi)
Pressão de fornecimento do Air Atuato R
5 ~ 8 (72,52psi sq.inch ~ 116psi sq.inch)
Tratamento de superfície externa
R a16 ~ 32uin (0,4 ~ 0,8um)
Tratamento da superfície interna
RA16 ~ 32UIN (0,4 ~ 0,8UM)
Descrição da mercadoria: 3/4 polegadas 19,05mm de alta qualidade higiênica aço inoxidável SS316L manual sms sms diafragma reta Vavle com alça de aço inoxidável
4. Outros materiais estão disponíveis mediante solicitação.
Recursos de design
1. Comparado com outras válvulas, as características do fluxo das válvulas de diafragma sanitário são melhores. Mais fácil de limpar e lidar melhor com a matéria com partículas. Na aplicação do controle de fluxo, o fenômeno da bolsa de ar é raro.
2. Tamanhos disponíveis da mini válvula de diafragma: 1/4 '', 3/8 '', 1/2 '', 3/4 '', DN6, DN10, DN15, DN20.
3. Tamanhos disponíveis da válvula de diafragma: 1 ''-4 '', DN25-DN100
Opções
1. A junta pode ser EPDM, EPDM, PTDM e EPDM, PTDM, PTDM composto.
2. A conexão pode ser soldada de bunda, tri-grampo, fios masculinos, fios femininos, fios masculinos-femininos, união, fio de solda, flange ou outros requisitos.
3. As opções de fonte de alimentação são operação manual, atuador pneumático da SS, atuador pneumático de plástico, controlador de top c, controlador de top c (as-i)
Como pedir sobre a válvula de diafragma?
1. Qual é a qualidade do material? Como SS304 e SS316L para opcional
2. Qual é o padrão para a válvula de diafragma, como DIN ou SMS?
3. Qual é o tamanho, como 1 ''-4 '', DN25-DN100?
4. O que é o fim da conexão, como traseiro-de-bumbum, tri-grampo, rosqueado masculino, rosca feminina, união, etc.
5. O que é o princípio de funcionamento, como manual, pneumático?
6. O que é material de selo, como PTFE, EPDM, silicone?

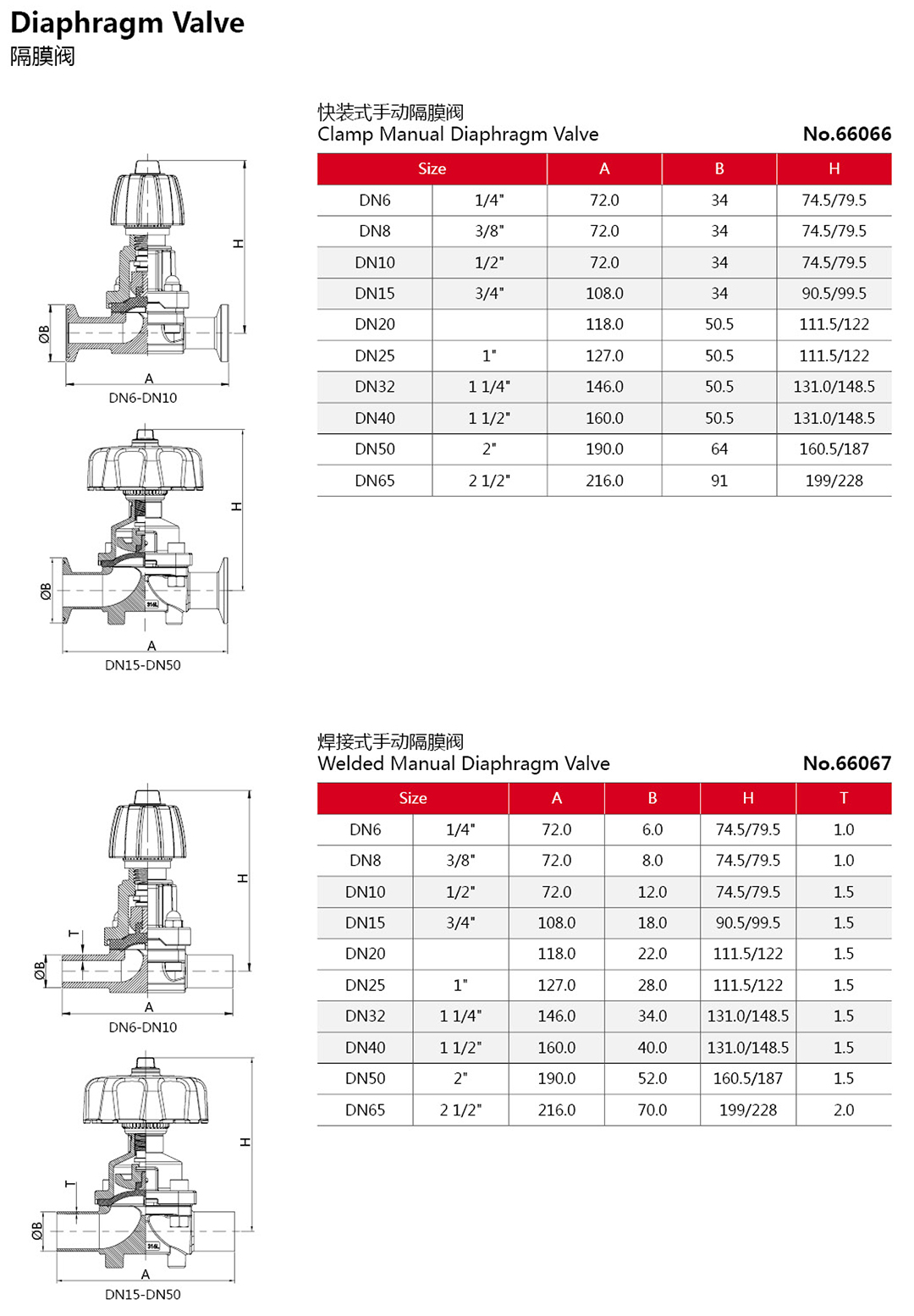

Desenho e Techanical
Desenho e Techanical
Embalagem e envio
Para garantir melhor a segurança de seus bens, serão fornecidos serviços de embalagens profissionais, ecológicos, convenientes e eficientes.
Se encomendado em pequenos lotes e selecionados por entrega expressa, os itens são embalados em embalagens e caixas de caixas de encolhimento.
Se a carga estiver pesada, é embalada em uma caixa de madeira altamente aeronave.
Para proteger os itens, esses itens serão embalados em caixas de madeira por segurança e resistência ao impacto.
Embalagem e envio
Para garantir melhor a segurança de seus bens, serão fornecidos serviços de embalagens profissionais, ecológicos, convenientes e eficientes.
Se encomendado em pequenos lotes e selecionados por entrega expressa, os itens são embalados em embalagens e caixas de caixas de encolhimento.
Se a carga estiver pesada, é embalada em uma caixa de madeira altamente aeronave.
Para proteger os itens, esses itens serão embalados em caixas de madeira por segurança e resistência ao impacto.
Aplicativo
A válvula diafragma é feita de aço inoxidável. Seu design higiênico e econômico o torna altamente adequado para indústrias, como processamento de bebidas e alimentos, produtos farmacêuticos, bioengenharia e cosméticos.
Aplicativo
A válvula diafragma é feita de aço inoxidável. Seu design higiênico e econômico o torna altamente adequado para indústrias, como processamento de bebidas e alimentos, produtos farmacêuticos, bioengenharia e cosméticos.
