Os detalhes do produto
| |
Peças de contato do material | SS304 (1.4301)/SS316L (1.4404) | Fornecido com relatório de inspeção de material |
Material peças sem contato | |
| 1/2 a 12 polegada, DN10 para DN300 |
| Butt-Weld, Tri-Clamp, masculino, feminino-masculino, união, thread de solda, flange |
| Silicone, EPDM, FKM, Buna, PTFE, All Seals Material em conformidade com FDA21CFR117.2600 |
| Alça de tração SS SS de 2 posições, alça de tração SS SS de 3 posições, alça de tração SS SS de 4 posições, alça de pinça de plástico com várias posições, alça de garra de múltiplas posições SS |
Atuador pneumático da SS, atuador pneumático de alumínio, atuador elétrico |
Sensor de posição, controlador C-top, controlador C-top (AS-I) |
| |
Pressão de fornecimento para o atuador aéreo | 5 ~ 8 (72,52psi ~ 116psi) |
Tratamento da superfície interna | RA16 ~ 32UIN (0,4 ~ 0,8UM) |
Tratamento de superfície externa | RA32 ~ 64UIN (0,8 ~ 1,6UM) |

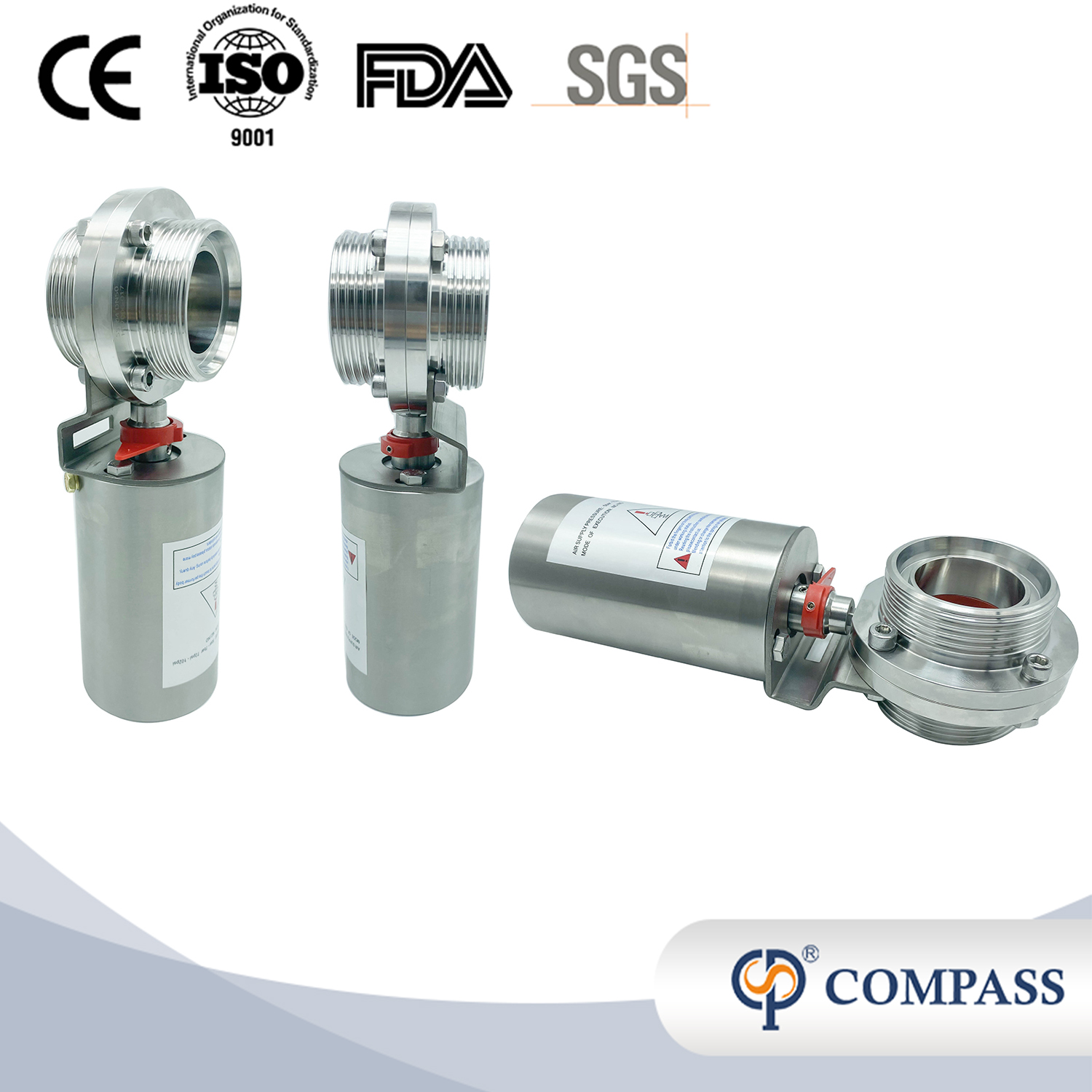

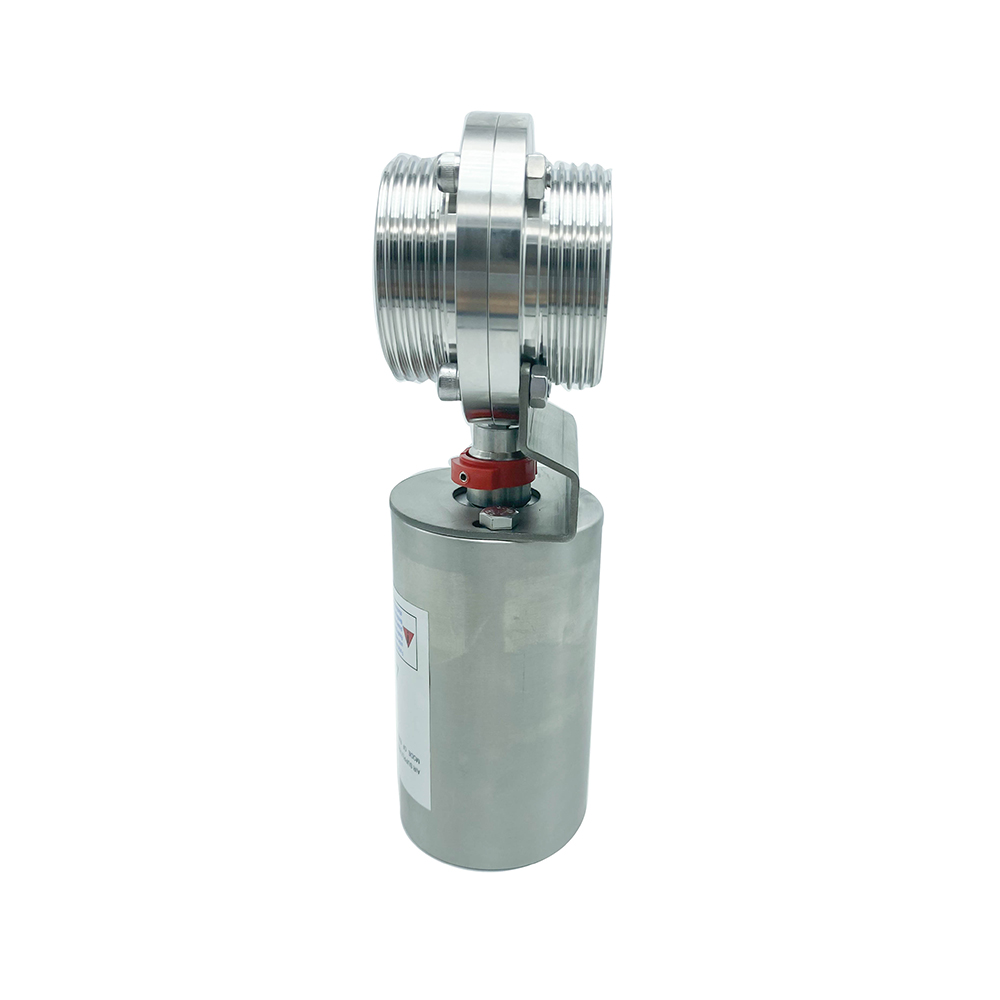

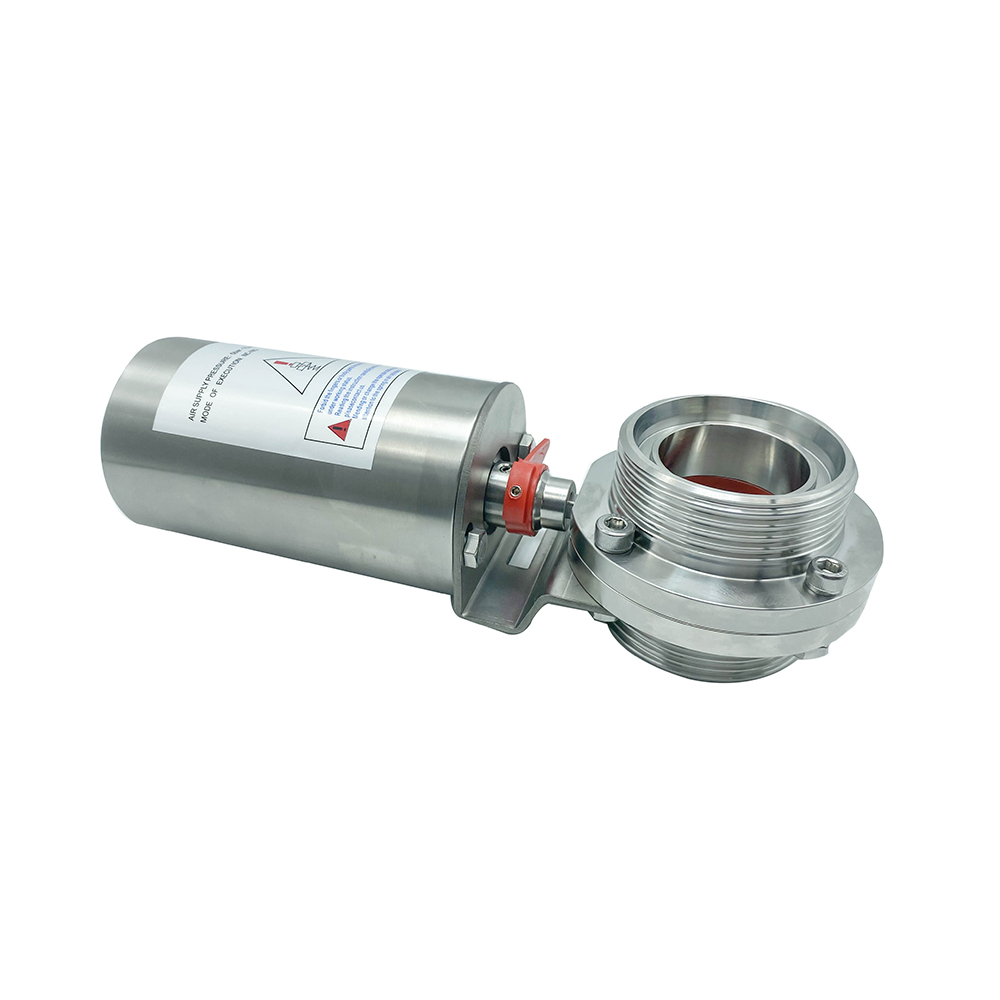

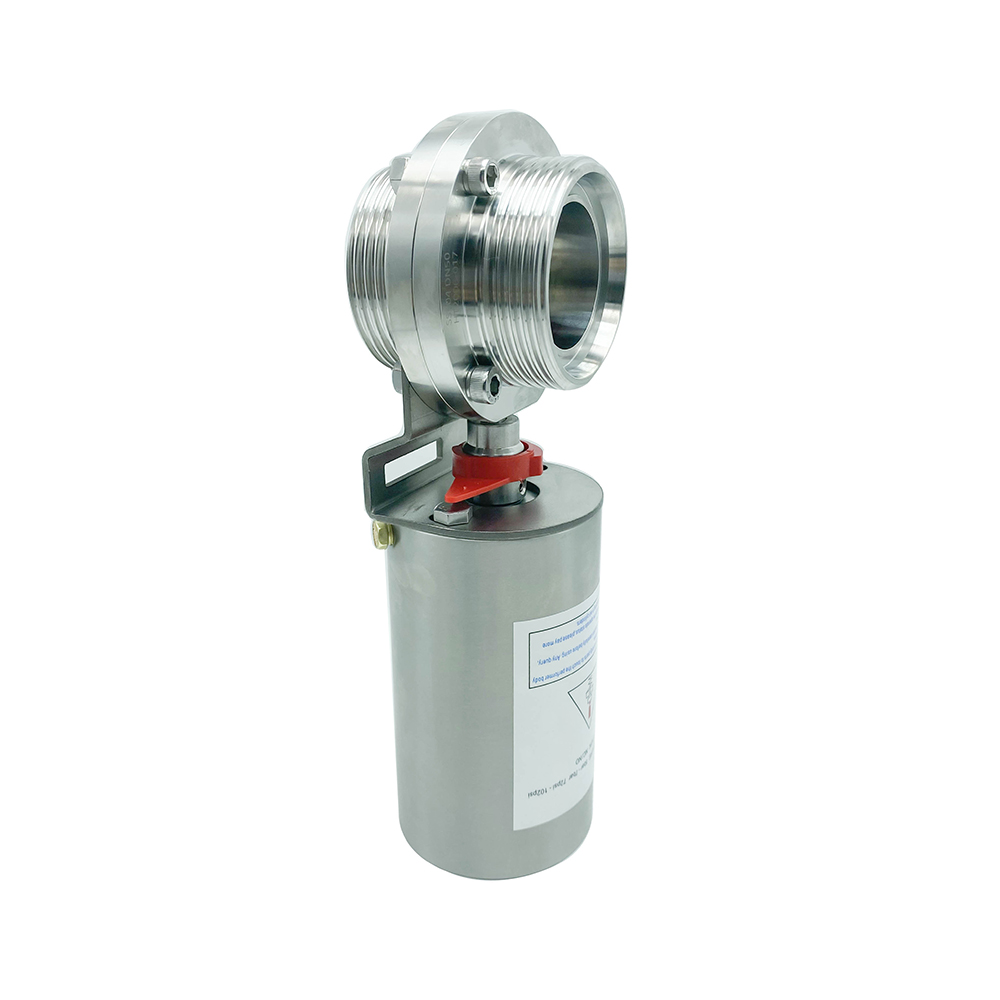

Descrição da mercadoria: 3/4 polegadas RD36 × 1/8 higiênica higiênica de aço inoxidável grau SS304 Male Thread Válvula de borboleta pneumática
Opções
1. A junta pode ser silicone, EPDM, FKM, Buna, PTFE. Todos os selos materiais estão em conformidade com a
conexão FDA21CFR117.2600 2.
ou outros mediante solicitação.
3. A alça manual inclui a alça de tração SS SS de 2 posições, a alça de tração SS de 3 posições, a alça de tração SS SS de 4 posições, a alça de pinça de plástico com várias posições, a alça de garra de Multi-Position SS.
4. Atuador: Atuador pneumático SS, atuador pneumático de alumínio, atuador elétrico
5. Controle: Sensor de posição, controlador C-top, controlador C-top (AS-I)
6. Cabeça pneumática: Normalmente fechado (NC)-Air para abrir, mola para fechar, normalmente aberta (não)-Air para fechar, mola para abrir, ar para ar (AA)-ar para abrir, ar para fechar o fechamento
Recursos de design
1. Vários padrões podem ser fornecidos: SMS, DIN, 3A
2. Disponíveis em tamanhos de 1/2 'a 12 ' ， DN10 a DN300
3. As alças de posição múltipla podem ser usadas para válvulas até DN150 / 6 '
4. As alças de intercambiável.
tração podem ser usadas para ° Pnathpne.
6. O atuador pneumático pode ser de atuação dupla ou de ação
única
.

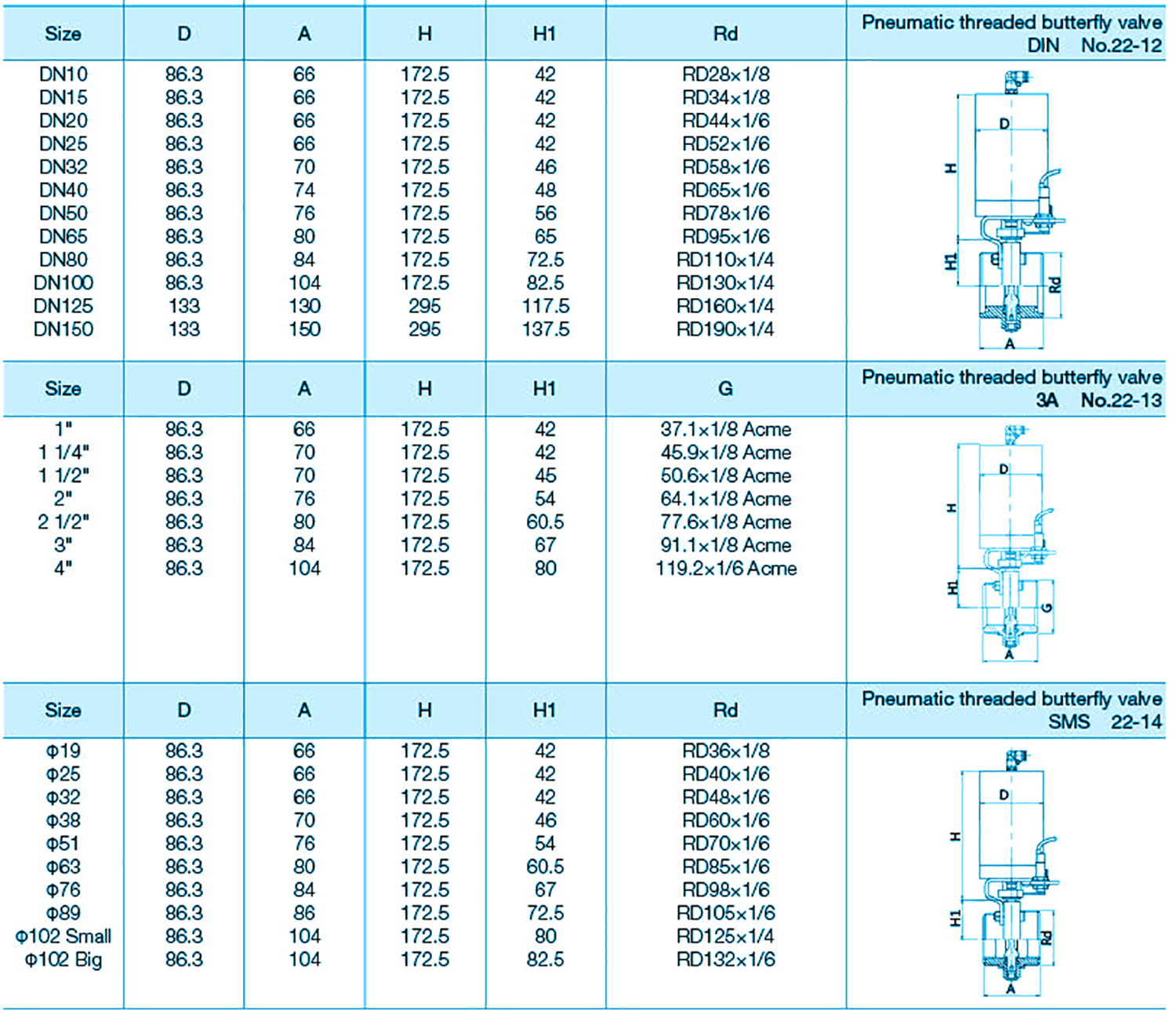

Especificações técnicas
Máx. Pressão: 10bar
Min. Pressão: 0,2bar
Faixa de temperatura
EPDM: -5 ~ 212 ° F (-20 ~ 100 ℃)
Silicone: -31 ~ 248 ° F (-35 ~ 120 ℃)
FKM: 10 ~ 392 ° F (-12,2 ~ 200 ℃)
Outros materiais estão disponíveis mediante solicitação
Como pedir sobre válvula de borboleta?
1. Qual é o padrão para a válvula de borboleta? Como DIN, SMS
2. Qual é a qualidade do material? Como SS304 e SS316L para opcional
3. Qual é o tamanho? O tamanho disponível é de 1/2 polegada a 12 polegadas, DN25 a DN300
4. O que é conexão? Como butt-Weld, Tri-Clamp, masculino, rosqueado feminino, união, etc.
5. O que é o princípio de funcionamento, como cabeça manual, pneumática, controle?
6. O que é material de selo, como silicone, EPDM ou FKM?
