Erros comuns ao comprar acessórios sanitários de aço inoxidável

Os ambientes de processamento sanitário não deixam absolutamente nenhuma margem para erros. Quer você opere uma fábrica de laticínios, uma instalação biofarmacêutica ou uma cervejaria artesanal, os riscos permanecem incrivelmente altos. Uma única fenda microscópica abriga bactérias. Uma conexão incompatível leva à contaminação do lote. Esses descuidos desencadeiam auditorias fracassadas, recalls catastróficos de produtos e perdas massivas de receita.

As equipes de compras e os engenheiros de projeto muitas vezes tratam os componentes sanitários como hardware comoditizado. Eles encomendam peças com base em descrições genéricas e não em especificações exatas. Essa abordagem leva a erros de especificação. Tamanhos de flange incompatíveis, ignorar requisitos de acabamento superficial ou integrar incorretamente uma válvula sanitária criam riscos operacionais imediatos. Você enfrenta vazamentos crônicos, quedas de pressão imprevisíveis e tempo de inatividade prolongado para retrabalho.

A mitigação destes riscos requer um quadro de avaliação rigoroso e baseado em evidências. Você não pode confiar em suposições ao especificar sistemas de tubulação higiênicos. Este guia fornece uma análise abrangente dos erros comuns de aquisição e engenharia, detalhando os critérios técnicos necessários para garantir a integridade do sistema e a conformidade regulatória.

Principais conclusões

• Discrepâncias de dimensionamento causam falhas imediatas: Diâmetro externo do tubo (OD), diâmetro externo do flange e tamanho nominal do tubo (NPS) não são métricas intercambiáveis; mal-entendidos, esta é a principal causa de erros de pedido.

• O acabamento da superfície determina a capacidade de limpeza: não especificar a média de rugosidade (Ra) correta compromete a eficácia da limpeza no local (CIP) e do vapor no local (SIP), criando locais para o crescimento bacteriano.

• A rastreabilidade do material não é negociável: a compra de acessórios ou de uma válvula sanitária sem Relatórios de Teste de Material (MTRs) verificados apresenta graves riscos de conformidade e corrosão.

Erro 1: Errar nas dimensões do dimensionamento e do Tri-Clamp

A precisão dimensional constitui a base de qualquer sistema de tubulação higiênica. Você deve conseguir um furo interno perfeitamente nivelado e sem fendas. Qualquer desalinhamento cria uma crista onde o produto se acumula e as bactérias prosperam. Alcançar esta transição perfeita requer uma compreensão rigorosa das convenções de dimensionamento sanitário.

A confusão entre tubo e tubo

Muitos compradores confundem tubulações sanitárias com tubulações industriais padrão. A tubulação sanitária é medida pelo seu diâmetro externo (DE) exato. Se você solicitar um tubo sanitário de 2 polegadas, a parte externa medirá exatamente 2,00 polegadas. A tubulação industrial usa o padrão Nominal Pipe Size (NPS). Na verdade, um tubo NPS de 2 polegadas tem um diâmetro externo de 2,375 polegadas. A tentativa de combinar uma conexão de tubo sanitário com um tubo padrão garante um erro de instalação. Os componentes simplesmente não serão soldados corretamente, deixando lacunas enormes que comprometem toda a linha.

DE do tubo vs. DE do flange

Outro erro frequente envolve medir a parte errada da conexão. Você deve diferenciar entre o diâmetro externo do tubo e o diâmetro externo do flange da virola. O diâmetro externo do tubo determina o caminho do fluxo interno. O diâmetro externo do flange determina qual braçadeira você precisa. Encomendar uma conexão com base apenas na medição do flange geralmente resulta no recebimento de um diâmetro interno incorreto. Sempre especifique o diâmetro externo do tubo ao comprar componentes para garantir que o caminho do fluxo interno permaneça consistente.

A armadilha Tri-Clamp de 1" vs. 1,5"

O erro de pedido mais comum na indústria envolve conexões Tri-Clamp de 1 e 1,5 polegadas. Devido aos padrões históricos de projeto, ambos os tamanhos compartilham exatamente o mesmo diâmetro de flange de 1,984 polegadas. Eles usam exatamente a mesma braçadeira e exatamente o mesmo diâmetro externo da junta. Se você medir o flange com calibradores e solicitar uma conexão de 1,5 polegadas, poderá precisar de uma conexão de 1 polegada para o caminho do fluxo. Você deve medir o diâmetro interno para confirmar o tamanho correto antes de fazer um pedido.

Risco de implementação

Diâmetros internos incompatíveis criam graves interrupções no processo. Se um tubo de 1,5 polegadas fizer uma transição abrupta para uma conexão de 1 polegada, você criará uma enorme restrição de fluxo. Isso causa quedas imediatas de pressão e cisalhamento de fluidos, que podem danificar produtos sensíveis, como culturas de células ou emulsões lácteas. Por outro lado, a transição de um tubo menor para uma conexão maior cria áreas de agrupamento. Os fluidos de limpeza perdem a sua velocidade nestas zonas expandidas. Seus protocolos Clean-in-Place (CIP) não conseguirão remover o produto residual, levando à contaminação inevitável.

1. Meça o diâmetro externo do tubo usando paquímetros digitais calibrados.

2. Verifique se o diâmetro interno do furo corresponde perfeitamente ao equipamento adjacente.

3. Faça referência cruzada do diâmetro externo do flange para selecionar o tamanho correto da braçadeira.

4. Documente o diâmetro externo exato do tubo em todos os pedidos de compra, declarando explicitamente “OD do tubo” em vez de apenas uma dimensão genérica.

Referência de dimensionamento de acessórios sanitários

Erro 2: Confundir Acessórios Industriais com Padrões Sanitários Reais

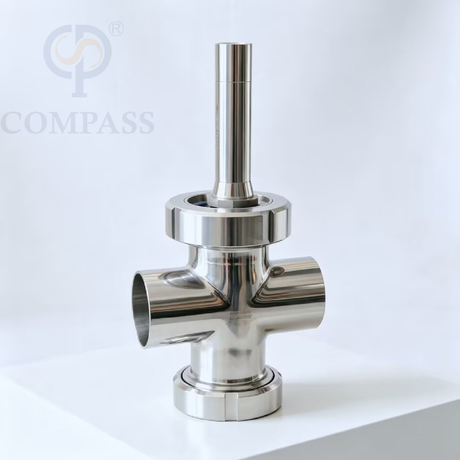

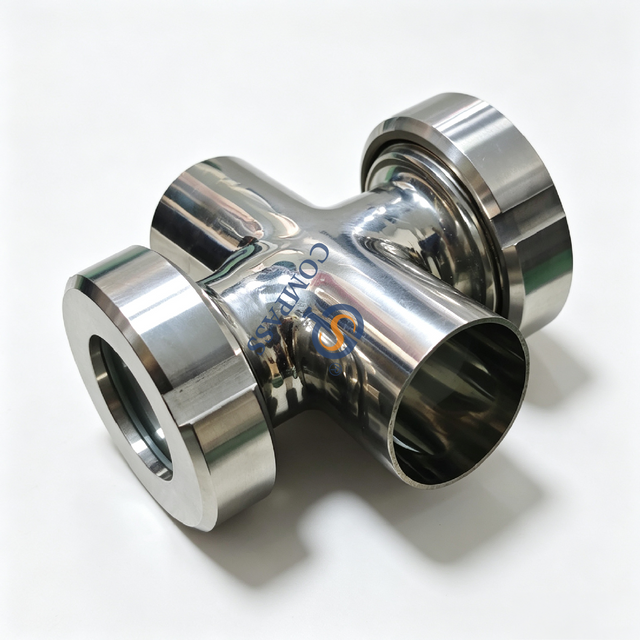

O aço inoxidável não é inerentemente higiênico. Muitas instalações instalam erroneamente acessórios industriais padrão de aço inoxidável em linhas higiênicas. Embora o material possa resistir à corrosão, o design físico e o acabamento superficial ficam completamente aquém dos requisitos sanitários. Você deve avaliar os componentes com base em seu design higiênico explícito.

Requisitos de acabamento superficial (Ra) e polimento

O acabamento da superfície determina a facilidade de limpeza. Medimos isso usando a Média de Rugosidade (Ra), normalmente expressa em micropolegadas. O tubo industrial padrão tem uma superfície áspera e porosa. Os verdadeiros acessórios sanitários passam por extenso polimento mecânico. As aplicações padrão de laticínios e processamento de alimentos exigem um acabamento mínimo de 32 Ra. As aplicações biofarmacêuticas exigem um acabamento de 15 Ra ou inferior, muitas vezes exigindo eletropolimento. O eletropolimento remove picos e vales microscópicos, deixando uma superfície passiva semelhante a um espelho que evita a adesão bacteriana.

O risco de micro-fendas

Acessórios industriais contêm roscas internas, cantos afiados de 90 graus e costuras de solda ásperas. Esses recursos atuam como armadilhas para matéria orgânica. Ao usar acessórios industriais, você introduz microfendas no fluxo do processo. As bactérias colonizam essas fendas e formam biofilmes. Os biofilmes secretam uma matriz protetora que os produtos químicos CIP padrão não conseguem penetrar. Você experimentará picos recorrentes de contaminação e falhará consistentemente nos testes ambientais até que o acessório problemático seja removido.

Dimensão Avaliação

Nunca compre uma conexão simplesmente porque ela está rotulada como “aço inoxidável”. Você deve verificar a classificação de polimento mecânico. Inspecione as transições internas. Os verdadeiros acessórios sanitários apresentam raios amplos em vez de ângulos agudos. Eles utilizam conexões de braçadeira higiênicas ou soldas orbitais em vez de conexões roscadas NPT. Exija documentação explícita do valor Ra antes de autorizar qualquer compra.

Características de acessórios industriais vs. sanitários

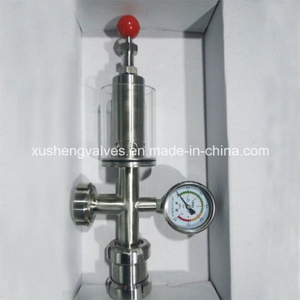

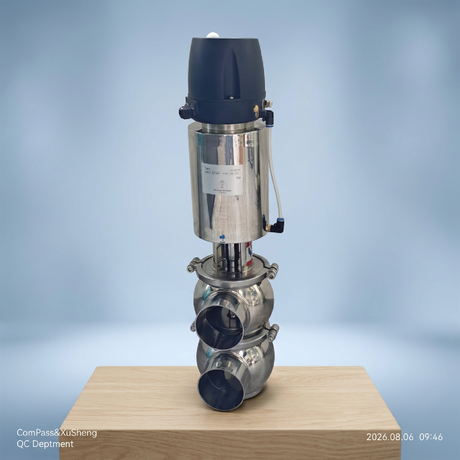

Erro 3: escolher e instalar a válvula sanitária errada

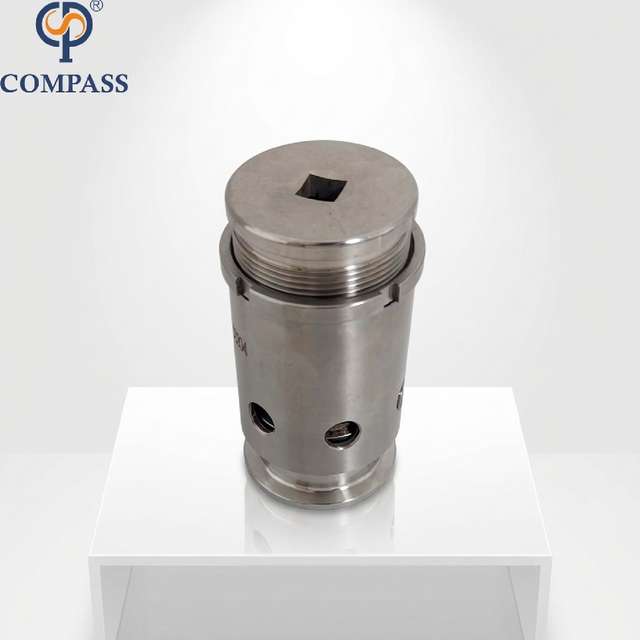

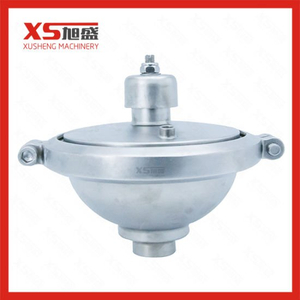

Os engenheiros muitas vezes tratam as válvulas como algo secundário durante o projeto do sistema. Esta é uma falha fundamental. Uma válvula sanitária serve como ponto de controle principal do seu sistema de tubulação. A seleção inadequada ou a má integração comprometem toda a linha, independentemente de quão perfeita seja a sua tubulação.

Combinando tipos de válvulas com requisitos de fluxo

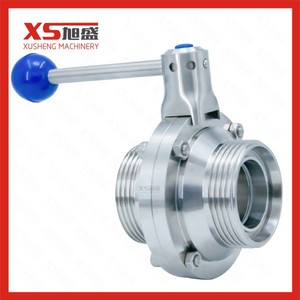

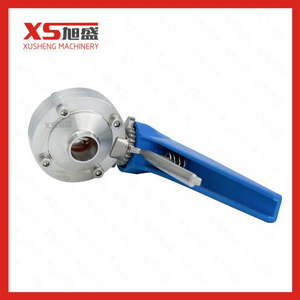

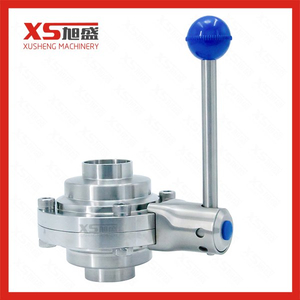

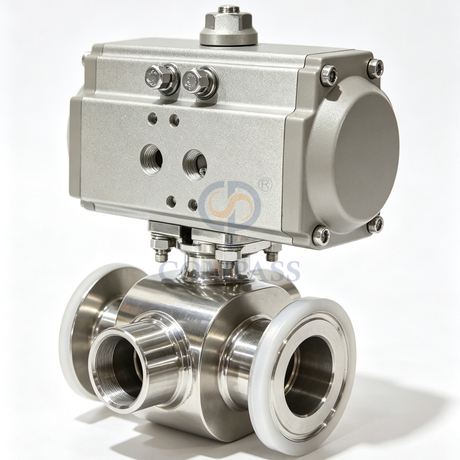

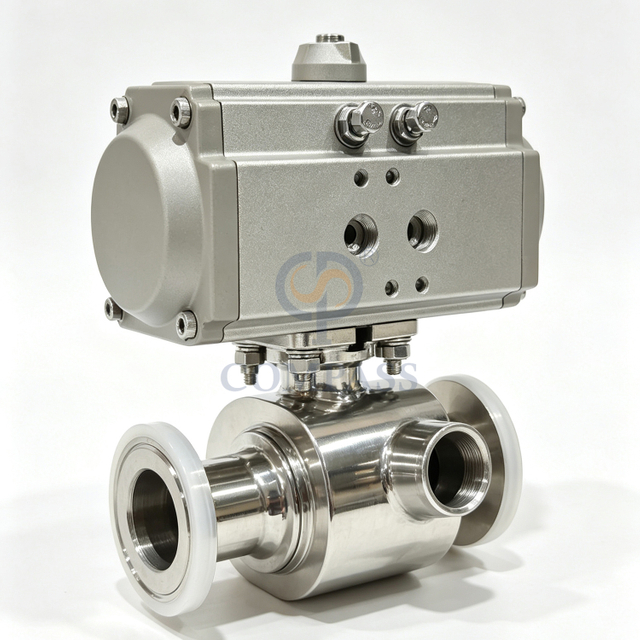

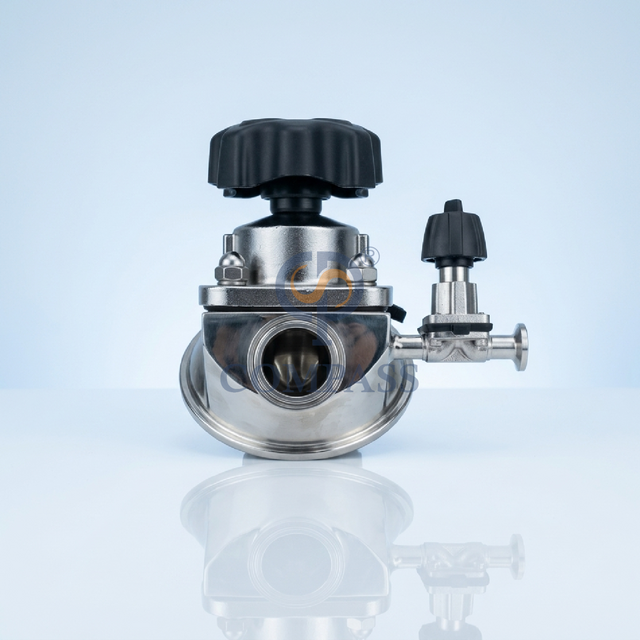

Você deve selecionar o mecanismo da válvula com base no meio de processo específico. As válvulas borboleta funcionam excepcionalmente bem para fluidos de baixa pressão e baixa viscosidade, como água ou leite. No entanto, eles lutam com xaropes espessos ou partículas pesadas. As válvulas de esfera suportam pressões mais altas e materiais viscosos, mas os projetos padrão retêm o fluido ao redor da esfera. Você deve especificar válvulas esfera com cavidade preenchida para aplicações higiênicas. As válvulas de diafragma oferecem o mais alto nível de pureza para produtos biofarmacêuticos, isolando completamente as peças mecânicas do fluxo do produto.

Facilidade de conexão e ergonomia

A colocação física impacta fortemente as operações diárias. Considere a praticidade da conexão. Os operadores devem acessar essas válvulas para limpeza manual (COP), inspeção e manutenção. A instalação de uma válvula em um espaço aéreo apertado garante uma baixa conformidade com a manutenção. Oriente o manípulo da válvula para uma operação ergonómica. Certifique-se de que existe folga adequada para remover a braçadeira, extrair a junta e puxar o corpo da válvula sem desmontar todo o tubo. Se estiver usando atuadores automatizados, certifique-se de que os interruptores de proximidade sejam facilmente acessíveis para calibração.

Facilidade de conexão e pernas mortas

Conexões inadequadas de encaixe na válvula criam pernas mortas. Uma perna morta é uma ramificação na tubulação onde o fluido estagna porque não flui com o fluxo principal do processo. O fluido estagnado gera bactérias. Você deve seguir a regra estrita da relação L/D (comprimento para diâmetro). O comprimento da perna morta não deve exceder o dobro do diâmetro do tubo ramificado. Posicione as válvulas o mais próximo fisicamente possível do coletor principal para minimizar essas zonas de aprisionamento.

Mitigação de implementação

A sua válvula deve corresponder perfeitamente à infraestrutura envolvente. Certifique-se de que a válvula compartilhe exatamente o mesmo tipo de material que as conexões adjacentes. Combine o acabamento da superfície com precisão. Se a sua tubulação for eletropolida para 15 Ra, o diâmetro interno da válvula deverá atender exatamente à mesma especificação. Verifique se os padrões de conexão estão perfeitamente alinhados para evitar desalinhamentos durante a montagem.

• Avalie a viscosidade e a carga de partículas do fluido do processo antes de selecionar um estilo de corpo de válvula.

• Determine a pressão operacional e a temperatura máximas da linha para garantir que as vedações da válvula resistirão.

• Avalie a frequência dos ciclos CIP e SIP que a válvula suportará.

• Verifique o espaço físico disponível para acionamento da maçaneta e desmontagens de manutenção.

Erro 4: Ignorar o grau do material, a compatibilidade da vedação e os limites de pressão

Uma conexão higiênica depende de uma montagem completa. A ponteira de aço, a junta de elastômero e a braçadeira de metal devem funcionar juntas. Ignorar as limitações físicas ou a compatibilidade química de qualquer componente único resultará em falha do sistema.

Aço inoxidável 304 vs. 316L

Os compradores frequentemente debatem entre o aço inoxidável 304 e 316L. O grau 304 é aceitável para ambientes amenos, produtos secos ou linhas de água básicas. No entanto, o Grau 316L contém adição de molibdênio. Esta adição proporciona resistência superior à corrosão por pites e frestas. Se o seu processo envolve ambientes com alto teor de cloreto, alimentos altamente ácidos ou produtos químicos CIP agressivos de alta temperatura, o 316L é absolutamente obrigatório. O uso do 304 nessas condições leva à rápida formação de rugosidade e degradação estrutural, exigindo tratamentos de passivação caros para correção.

Seleção de juntas e vedações

A junta é o ponto mais vulnerável em qualquer ligação sanitária. Você deve combinar o elastômero com seu meio de processo e produtos químicos de limpeza específicos. O EPDM serve como uma excelente junta versátil para água e vapor, mas degrada-se rapidamente quando exposto a óleos ou gorduras. FKM lida lindamente com altas temperaturas e óleos graxos. O PTFE oferece resistência química quase universal, mas carece de elasticidade, tornando-o propenso ao fluxo a frio. O silicone funciona bem para produtos farmacêuticos de alta pureza, mas se decompõe sob limpeza cáustica severa. Selecionar a gaxeta errada causa inchaço, extrusão no caminho do fluxo ou liberação de partículas no produto.

Estilo de fixação e limitações de pressão

Nem todos os Tri-Clamps suportam o mesmo estresse operacional. Os grampos padrão de dobradiça única funcionam perfeitamente para linhas de transferência de baixa pressão. No entanto, o processamento de alta pressão, linhas de vibração intensa ou aplicações de vapor em alta temperatura exigem braçadeiras aparafusadas para serviço pesado. Os grampos aparafusados ​​de alta pressão utilizam um design de duas peças fixado por porcas de latão ou aço inoxidável. Deixar de especificar o estilo correto da braçadeira leva à ruptura da junta, vazamentos perigosos de vapor e perda repentina de pressão.

Compatibilidade do material da junta sanitária

Erro 5: Ignorar os padrões regulatórios e a rastreabilidade de materiais

A conformidade serve como base para o gerenciamento de riscos e segurança do produto. Ignorar os padrões do setor expõe suas instalações a enormes responsabilidades legais e operacionais.

Lentes de avaliação padrão da indústria

Você deve garantir que todos os componentes atendam aos padrões específicos do seu setor. No setor de laticínios e alimentos, procure o símbolo das Normas Sanitárias 3-A. Esta certificação garante que o componente atenda a critérios rígidos de design para limpeza. Para aplicações farmacêuticas, os componentes devem atender aos padrões ASME BPE (Equipamento de Bioprocessamento). Além disso, todos os elastômeros e plásticos devem cumprir os requisitos do Título 21 do FDA CFR para superfícies de contato com alimentos.

A importância dos relatórios de teste de materiais (MTRs)

Nunca aceite componentes de aço inoxidável sem Relatórios de Teste de Material (MTRs) verificados. Um MTR detalha a composição química exata, as propriedades mecânicas e a origem do lote térmico de aço. Fabricantes respeitáveis ​​gravam a laser um número de calor em cada conexão e válvula. Você usa esse número para fazer referência cruzada ao MTR. Esta documentação prova que o aço 316L que você comprou realmente contém o molibdênio necessário e baixo teor de carbono.

Risco de implementação

O aço inoxidável falsificado inunda o mercado global. Sem MTRs, você pode instalar inadvertidamente ligas de qualidade inferior. Esses materiais corroerão rapidamente sob condições CIP. Quando os inspetores auditam suas instalações, a incapacidade de produzir documentação material resulta em citações imediatas. Na pior das hipóteses, os materiais não documentados causam eventos de contaminação que desencadeiam recolhas obrigatórias de produtos e multas regulamentares severas.

1. Estabeleça uma política de compras rigorosa que exija MTRs para todas as compras de aço inoxidável.

2. Treine o pessoal de recebimento para verificar os números de calor gravados a laser em relação à documentação fornecida.

3. Mantenha um arquivo digital de todos os MTRs, categorizados por local e data de instalação.

4. Conduza auditorias aleatórias de materiais usando armas de teste de identificação positiva de materiais (PMI).

Erro 6: esquecer de planejar uma manutenção fácil e atualizações futuras

Projetar um sistema de tubulação sem considerar a manutenção futura cria enormes gargalos operacionais. A falta de previsão durante a fase de aquisição leva a frustrações diárias para as suas equipas de manutenção e saneamento.

Padronização de Peças

As instalações muitas vezes acumulam uma mistura caótica de padrões de conexão ao longo do tempo. Você pode encontrar conexões DIN em equipamentos europeus, roscas SMS em tanques mais antigos e conexões Tri-Clamp em linhas de transferência mais recentes. A mistura desses padrões em uma única instalação complica o gerenciamento de estoque. As equipes de manutenção devem estocar dezenas de juntas, adaptadores e chaves diferentes. Padronize toda a sua instalação em um único tipo de conexão – de preferência o padrão Tri-Clamp – para agilizar os reparos e reduzir o estoque de peças de reposição.

Facilidade de manutenção

Avalie como a sua escolha de acessórios afeta a manutenção de rotina. Os operadores devem desmontar regularmente as linhas para inspeção manual e testes com cotonete. Se você soldar todas as conexões usando soldagem orbital, eliminará a capacidade de inspecionar o furo interno. Coloque estrategicamente conexões de braçadeira removíveis em junções críticas. Certifique-se de que as configurações da válvula permitem desmontagens manuais rápidas sem a necessidade de ferramentas especializadas. Quanto mais rápido sua equipe inspecionar e remontar a linha, mais rápido você poderá retomar a produção.

• Mapeie todos os pontos críticos de inspeção e garanta que eles utilizem Tri-Clamps de desconexão rápida.

• Padronize os materiais das juntas em linhas de processo semelhantes para evitar trocas acidentais.

• Mantenha um conjunto de ferramentas dedicado para desmontagens sanitárias para evitar a contaminação cruzada de ferramentas industriais.

• Documente as especificações exatas de torque para todos os grampos aparafusados ​​para evitar a extrusão da junta.

Erro 7: escolher as conexões de mangueira flexíveis erradas

Mesmo o sistema de tubulação rígida mais perfeitamente projetado permanece vulnerável em seus pontos de transição. Mudar de tubos rígidos de aço inoxidável para mangueiras flexíveis apresenta riscos de contaminação significativos se manuseados incorretamente.

Farpas e adaptadores de mangueira

Nunca use espigas de mangueira industrial padrão em um ambiente higiênico. Farpas serrilhadas cortam o material da mangueira e criam fendas profundas onde o produto estagna. Em vez disso, você deve usar adaptadores de mangueira crimpados sanitários. Esses adaptadores apresentam uma transição interna suave. Um colar especializado é cravado mecanicamente na parte externa da mangueira, comprimindo-a uniformemente contra a haste interna lisa. Isso elimina as zonas de aprisionamento associadas às farpas tradicionais e às braçadeiras de mangueira com engrenagem helicoidal.

Risco de Integração

Conexões de mangueira inadequadas tornam-se o elo mais fraco em suas instalações. Se você usar braçadeiras padrão, a mangueira eventualmente escorregará ou degradará sob temperaturas SIP. As bactérias colonizarão o espaço entre a mangueira e a conexão. Cada vez que o produto passa por essa transição, ele acumula carga bacteriana. Especifique mangueiras crimpadas de fábrica com extremidades sanitárias totalmente rastreáveis ​​para manter a integridade do seu circuito de processo.

Comparação de transição de mangueira

Conclusão

Seu sistema de processamento sanitário é tão forte quanto sua conexão mais fraca. Tratar acessórios e válvulas como produtos genéricos é um convite ao desastre operacional. A precisão na especificação desses componentes serve como um investimento direto na segurança do produto, na conformidade regulatória e no máximo tempo de atividade operacional.

Ao selecionar componentes, aplique uma lógica estrita de seleção. Sempre verifique o dimensionamento com base no diâmetro externo do tubo e não no diâmetro do flange. Exija documentação explícita para o acabamento superficial Ra. Estabeleça o aço inoxidável 316L como base para quaisquer processos corrosivos ou de alta temperatura. Combine as classificações de pressão da braçadeira com a sua aplicação específica e imponha a adesão estrita aos padrões 3-A ou ASME BPE por meio de MTRs verificados.

Para garantir que suas linhas de produção atinjam o mais alto nível de desempenho higiênico, recorra a líderes comprovados do setor, como Wenzhou Xusheng & Compass Machinery Industry and Trading Co., Ltd. Com décadas de experiência em fabricação especializada, recursos avançados de usinagem CNC e protocolos rigorosos de controle de qualidade, eles fornecem válvulas sanitárias de alta precisão e conexões de aço inoxidável personalizadas para atender aos rigorosos requisitos de aplicações biofarmacêuticas, de alimentos e bebidas em todo o mundo.

• Audite seu estoque atual de peças de reposição e elimine quaisquer conexões roscadas de nível industrial ou padrões de conexão incompatíveis.

• Implemente um processo obrigatório de verificação MTR para todos os componentes de aço inoxidável recebidos antes que cheguem ao piso de instalação.

• Revise os posicionamentos de válvulas existentes para identificar e eliminar pernas mortas que violam a regra da relação L/D.

• Padronize as juntas de elastômero de suas instalações com base em uma análise de compatibilidade química de seus fluidos CIP atuais.

Perguntas frequentes

P: Como faço para medir corretamente uma conexão sanitária?

R: Use calibradores digitais para medir o diâmetro externo (DE) exato da seção tubular, não da extremidade flangeada. O diâmetro externo do tubo determina o tamanho do caminho do fluxo. Medir o flange geralmente leva ao pedido do furo interno errado, especialmente com tamanhos de 1 polegada e 1,5 polegada.

P: Posso usar aço inoxidável 304 em vez de 316L?

R: Você pode usar 304 para ambientes amenos, processamento a seco ou linhas básicas de água. No entanto, você deve usar 316L para ambientes com alto teor de cloreto, produtos ácidos ou processos CIP agressivos. 316L contém molibdênio, que evita corrosão por picadas e fendas sob condições adversas.

P: Qual é a diferença entre polimento mecânico e eletropolimento?

R: O polimento mecânico usa abrasivos para suavizar a superfície do aço até um valor Ra específico. O eletropolimento é um processo químico e elétrico que remove picos microscópicos, criando uma superfície passiva semelhante a um espelho. O eletropolimento é normalmente necessário para aplicações biofarmacêuticas de alta pureza.

P: Por que minha válvula sanitária apresenta vazamento após um ciclo CIP?

R: Vazamentos pós-CIP geralmente resultam de expansão térmica ou degradação química da gaxeta. Se você usar um elastômero incompatível com seus produtos químicos de limpeza, ele irá inchar ou endurecer. Além disso, as braçadeiras padrão de dobradiça única podem se soltar durante ciclos de vapor em alta temperatura. Mude para braçadeiras aparafusadas para serviços pesados.

P: O que realmente significa uma certificação 3-A?

R: A certificação das Normas Sanitárias 3-A indica que um componente atende a critérios de projeto rigorosos e independentes para equipamentos higiênicos. Ele garante que a peça seja facilmente limpa, livre de microfissuras e fabricada com materiais aprovados, adequados para processamento de laticínios e alimentos.

P: Com que frequência devo substituir as juntas sanitárias?

R: A frequência de substituição depende muito das temperaturas do processo, da exposição a produtos químicos e das pressões operacionais. Estabeleça um cronograma de manutenção preventiva com base em inspeções visuais. Substitua qualquer junta que apresente sinais de endurecimento, rachaduras, inchaço ou extrusão no caminho de fluxo interno.
