Fabricação de válvulas sanitárias OEM: o que você precisa saber

Engenheiros de processos e gerentes de compras enfrentam um mercado saturado de fornecedores de controle de fluidos. O desafio é distinguir os verdadeiros parceiros de fabricação de equipamentos originais que mantêm uma profundidade de produção rigorosa e verificável dos revendedores que mascaram os componentes de nível industrial como higiênicos. Os riscos no processamento higiénico são graves. Uma única fenda microscópica ou falha de material pode levar à contaminação de lotes, recalls de produtos e falhas em auditorias regulatórias em linhas de alimentos, produtos farmacêuticos e produtos químicos de consumo.

A seleção da certa válvula sanitária requer uma avaliação sistemática da ciência dos materiais, do projeto mecânico, da conformidade regulatória e da infraestrutura interna de controle de qualidade do fabricante. Compreender as diferenças estruturais entre componentes padrão e de alta pureza garante a integridade do processo desde o tanque de mistura até a linha de embalagem final. Examinaremos como avaliar os padrões de fabricação, identificar a arquitetura de válvula correta para meios específicos e selecionar um parceiro de produção confiável.

• A pureza do material e da superfície não é negociável: As verdadeiras válvulas sanitárias requerem aço inoxidável 316L para peças molhadas e rugosidade superficial específica (Ra) máxima para evitar o alojamento de bactérias.

• O design determina a capacidade de limpeza: a arquitetura dos componentes deve eliminar "pernas mortas" e suportar protocolos contínuos de limpeza no local (CIP) e esterilização no local (SIP).

• Seleção de válvulas de acionamentos de aplicação: Válvulas esfera, borboleta e diafragma atendem a necessidades de processos distintas, exigindo análise de equilíbrio entre taxas de vazão, quedas de pressão e precisão de estrangulamento.

• A rastreabilidade do OEM reduz o risco: Um OEM confiável fornece rastreabilidade contínua de materiais (MTRs), estrita separação de fabricação em preto e branco e conformidade verificável com os padrões 3-A, FDA ou EHEDG.

Válvulas sanitárias vs. industriais: principais diferenças explicadas

O objetivo principal de uma válvula industrial é a contenção de pressão e fluxo. Você pode instalar uma válvula gaveta padrão em uma linha de água de resfriamento e ela executa seu trabalho com eficiência. Os projetos industriais toleram fendas internas, conexões roscadas e superfícies fundidas ásperas porque o meio que está sendo transferido não requer pureza biológica. O processamento higiênico exige contenção combinada com absoluta limpeza biológica e de partículas. Um componente industrial padrão falha imediatamente nos requisitos de higiene devido a zonas mortas internas onde o produto estagna e as bactérias se multiplicam.

Embora historicamente associados aos laticínios e à cervejaria, os padrões de controle de fluidos de alta pureza agora determinam as operações em vários setores. A fabricação biofarmacêutica depende desses componentes para evitar a contaminação cruzada entre lotes distintos de medicamentos. As instalações de cosméticos e produtos químicos de consumo, que produzem itens como loções e detergentes líquidos para a roupa, exigem padrões de higiene idênticos. Se um lote de detergente for contaminado por produtos químicos residuais de uma execução anterior, a eficácia do produto será destruída e a reação química poderá danificar o equipamento de processamento posterior.

O acabamento da superfície separa o aço inoxidável padrão dos materiais de qualidade higiênica. Quando a rugosidade da superfície excede os limites aceitáveis, formam-se picos e vales microscópicos no metal. Bactérias como Listeria ou Salmonella se alojam nesses vales. Durante um ciclo de limpeza, a velocidade do fluido corta o topo dos picos, deixando as bactérias nos vales intocadas. A trajetória interna do fluido deve ser polida mecanicamente ou eletropolida até obter uma rugosidade de superfície específica, normalmente uma Ra (média de rugosidade) de 0,8 µm (32 µin) ou melhor. O eletropolimento remove a camada externa do metal, removendo o ferro livre e deixando uma camada passiva rica em cromo que resiste à corrosão.

A composição do material exige adesão estrita aos aços inoxidáveis ​​austeníticos. Os fabricantes utilizam aço inoxidável 304 para componentes externos não molhados, como atuadores e alças. As peças molhadas – qualquer superfície que toque o produto – devem ser forjadas ou usinadas em aço inoxidável 316L. O "L" denota baixo teor de carbono, o que evita a precipitação de carboneto durante a soldagem, mantendo assim uma resistência superior à corrosão contra produtos químicos de limpeza alcalinos e ácidos. Esta integridade do material deve ser apoiada por Relatórios de Teste de Materiais (MTRs) que documentam a composição química exata do calor do aço.

A tecnologia de vedação também muda drasticamente. As vedações industriais padrão degradam-se sob vapor de alta temperatura ou lavagens cáusticas agressivas. Os sistemas higiênicos utilizam elastômeros USP Classe VI em conformidade com a FDA. Materiais como EPDM, PTFE e silicone curado com platina são projetados para suportar repetidos ciclos de esterilização em alta temperatura. O EPDM tem um desempenho excepcionalmente bom em ambientes cáusticos e de vapor, mas falha quando exposto a produtos ricos em lipídios, como manteiga ou cosméticos à base de óleo. Para lipídios, as instalações devem especificar FKM ou PTFE. Como o PTFE não possui memória mecânica e sofre fluxo frio sob compressão constante, o projeto da sede da válvula deve encapsular fisicamente o PTFE para evitar que ele seja extrudado no caminho do fluxo.

Etapas de inspeção de campo para entregas de novas válvulas

1. Verifique o MTR fornecido em relação ao carimbo de calor físico gravado no corpo da válvula.

2. Execute um perfilômetro portátil no furo interno para verificar se as especificações de Ra correspondem ao pedido de compra.

3. Inspecione as ponteiras tri-clamp quanto a rebarbas de usinagem, danos de manuseio ou imprecisões dimensionais.

4. Verifique se a etiqueta de identificação do elastômero corresponde ao material USP Classe VI especificado e necessário para o seu meio de processo.

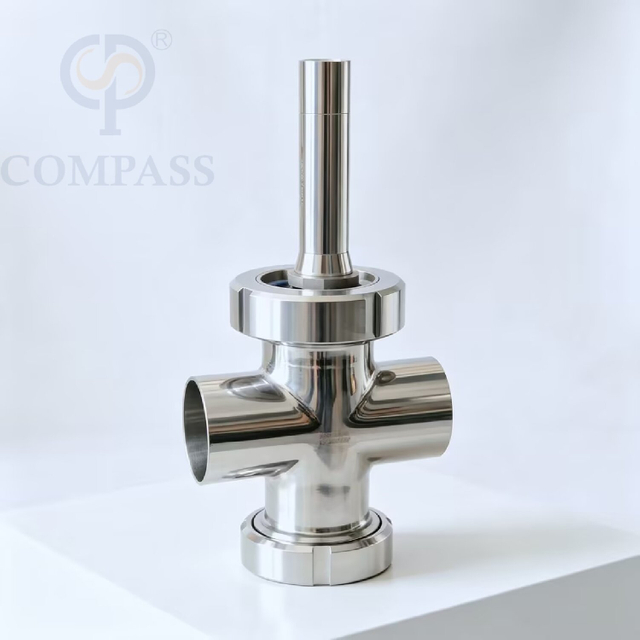

Tipos de válvulas sanitárias e seus usos em processos

Combinar o projeto mecânico com as características do fluido evita desgaste prematuro e ineficiências do processo. Cada tipo de válvula apresenta coeficientes de fluxo, limitações de pressão e requisitos de manutenção específicos. A instalação da arquitetura errada leva a picos de pressão, produtos cortados ou ciclos de limpeza incompletos.

Válvulas de esfera sanitária

As válvulas de esfera fornecem fluxo livre e de passagem total. Quando na posição aberta, a porta interna alinha-se perfeitamente com a tubulação, minimizando a queda de pressão do fluido e evitando danos por cisalhamento em meios sensíveis. Eles são altamente eficazes para fluidos viscosos, controle liga/desliga de alto fluxo e sistemas que exigem pigging mecânico para recuperação de produto.

A principal limitação reside no espaço da cavidade entre a esfera e o corpo da válvula. Em uma válvula de esfera padrão, o fluido fica preso neste vazio durante o ciclo da válvula. Para manter as condições higiênicas, uma válvula sanitária deste tipo deve apresentar um projeto de sede com cavidade preenchida. O material de assento de PTFE é usinado para preencher totalmente o vazio, evitando o aprisionamento do produto e permitindo que os fluidos de limpeza lavem a área de maneira eficaz, sem a necessidade de desmontagem manual.

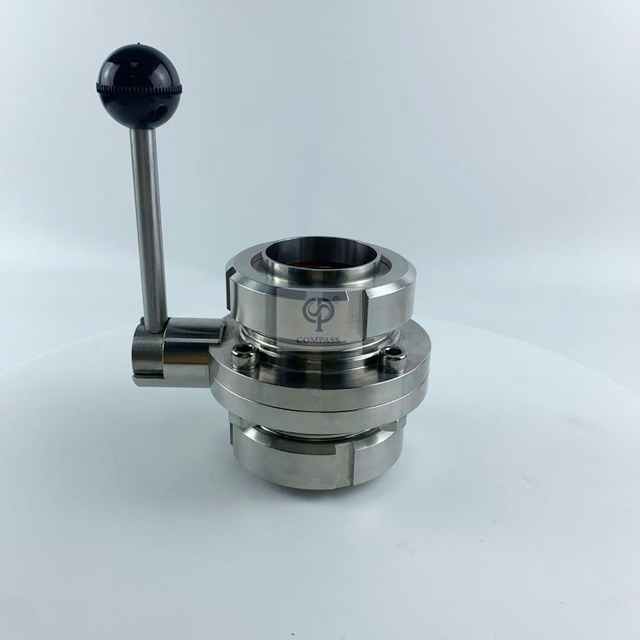

Válvulas Borboleta Sanitárias

As válvulas borboleta oferecem uma área compacta e leve e operação rápida de um quarto de volta. Um disco giratório fica no centro do caminho do fluxo, vedando um anel de elastômero contínuo. Eles se destacam em roteamento de grandes volumes, sistemas de baixa pressão e aplicações que exigem ciclos CIP automatizados frequentes. Você os encontrará muito utilizados em saídas de silos, linhas de transferência e coletores de roteamento CIP.

Como o disco permanece no caminho do fluido mesmo quando totalmente aberto, as válvulas borboleta obstruem ligeiramente o fluxo. Se você bombear um produto com partículas grandes, o disco impactará os sólidos, podendo causar danos ao produto ou criar picos de pressão na linha. Eles também são menos eficazes para o estrangulamento preciso do fluxo em comparação com outros projetos, funcionando melhor em posições rigorosamente abertas ou fechadas.

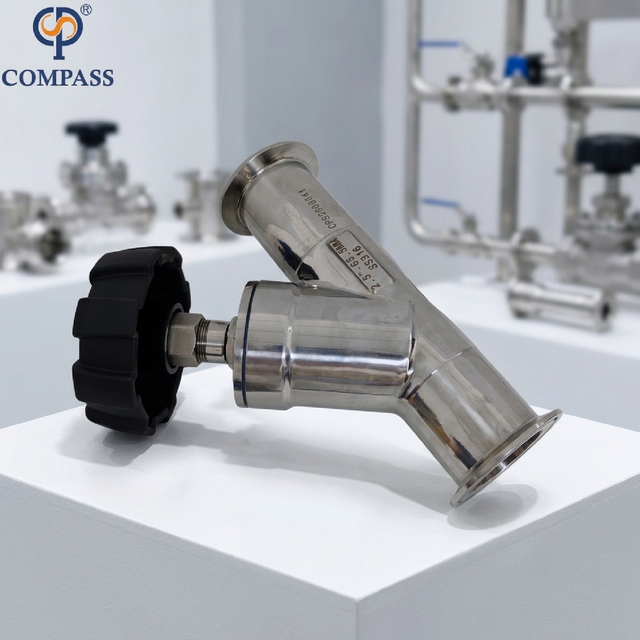

Válvulas Sanitárias de Diafragma

As válvulas de diafragma proporcionam isolamento absoluto das peças mecânicas móveis da zona do produto. O fluido entra no corpo, flui sobre uma sela elevada conhecida como açude e sai. Um elastômero flexível ou diafragma de PTFE pressiona o vertedouro para interromper o fluxo. Não há hastes ou bolas no caminho do fluido. Esse design é o padrão para aplicações farmacêuticas e de bioprocessamento de alta pureza, especialmente circuitos de Água para Injeção (WFI), devido à sua arquitetura de zero pontos mortos e excepcional drenabilidade.

Essas válvulas permitem um estrangulamento preciso do fluxo. Contudo, o diafragma sofre flexão contínua, resultando em uma maior frequência de manutenção para substituição do diafragma. Além disso, o projeto do açude restringe o caminho do fluxo, resultando em coeficientes de fluxo (Cv) mais baixos em comparação com as variantes de esfera ou borboleta.

Válvulas Sanitárias de Retenção e Alívio

As válvulas de retenção reforçam o fluxo unidirecional, evitando o refluxo que poderia contaminar as zonas estéreis a montante. As válvulas de alívio fornecem proteção contra sobrepressão, abrindo automaticamente quando a pressão do sistema excede um limite definido para proteger bombas e tubulações de deslocamento positivo. A avaliação desses componentes requer o exame minucioso do mecanismo interno. Os projetos com mola devem utilizar molas helicoidais abertas altamente polidas que não retêm partículas.

Válvulas de retenção excêntricas são necessárias para linhas horizontais. Se você usar uma válvula de retenção concêntrica em uma linha horizontal, uma poça de fluido ficará na parte inferior do corpo da válvula porque a saída está centralizada. Um design excêntrico desloca a saída para a parte inferior do corpo da válvula, permitindo a drenagem completa por gravidade.

Comparação operacional de tipos de válvulas higiênicas

Fatores essenciais para a escolha de válvulas sanitárias

A aquisição de componentes de controle de fluidos exige especificações adequadas às realidades operacionais. Ignorar um único parâmetro — como a compatibilidade do elastômero com um produto químico CIP específico — leva a falhas do sistema, vazamentos e eventos de contaminação.

Lista de verificação prática para aquisição de válvulas higiênicas

A conformidade regulatória determina a engenharia básica desses componentes. Nos Estados Unidos, as Normas Sanitárias 3-A regem os equipamentos de laticínios e de processamento de alimentos, exigindo raios específicos nos cantos internos e capacidade de limpeza verificável. Os elastômeros devem estar em conformidade com o Título 21 do CFR da FDA. Na Europa, o EHEDG (Grupo Europeu de Engenharia e Design Higiênico) fornece diretrizes rigorosas para projetos higiênicos. As aplicações farmacêuticas exigem adesão aos padrões Classe VI da USP, que exigem testes rigorosos de reatividade biológica para elastômeros e plásticos.

A compatibilidade Clean-in-Place (CIP) e Sterilize-in-Place (SIP) significa que a válvula deve facilitar a limpeza automatizada sem desmontagem manual. A geometria interna deve permitir que os fluidos de limpeza atinjam uma velocidade mínima de 1,5 metros por segundo. Essa velocidade cria um fluxo turbulento, que esfrega fisicamente as superfícies internas. Se o projeto da válvula criar sombras – áreas onde a velocidade do fluido cai – o fluxo turbulento é perdido e as bactérias sobrevivem ao ciclo de lavagem. Durante o SIP, a válvula deve resistir à exposição contínua ao vapor limpo, muitas vezes excedendo 121°C, sem que as vedações se degradem ou que o metal deforme.

O alinhamento dos parâmetros do processo envolve a avaliação de temperaturas extremas, classificações de pressão e características do meio. Uma válvula que manuseia laticínios frios enfrenta tensões térmicas diferentes daquela que gerencia xaropes quentes. Fluidos de alta viscosidade exigem projetos de passagem total, enquanto meios corrosivos podem exigir materiais de liga mais alta, como Hastelloy ou AL-6XN, se o aço inoxidável 316L se mostrar insuficiente para a concentração química.

A prontidão de atuação e automação é obrigatória para instalações de processamento modernas. A operação manual é cada vez mais substituída por atuadores pneumáticos ou elétricos. O corpo da válvula deve apresentar suportes de montagem padronizados, como ISO 5211, para aceitar esses atuadores sem fabricação personalizada. Além disso, a integração de posicionadores e sensores de feedback permite que o PLC central monitore a posição exata da válvula. Chaves de proximidade ou cabeçotes de controle confirmam se a válvula está totalmente aberta ou totalmente fechada, garantindo que os ambientes de controle de processo automatizado operem com segurança e evitando a mistura acidental de produtos e produtos químicos CIP.

Dimensionamento do atuador e etapas de integração

1. Calcule a pressão máxima da linha e a viscosidade do meio para determinar o torque de ruptura necessário.

2. Adicione uma margem de segurança de 20% a 30% ao cálculo do torque para levar em conta o inchaço do elastômero ou mídia pegajosa.

3. Selecione um atuador pneumático (retorno por mola ou ação dupla) que atenda aos requisitos de torque calculados na pressão de fornecimento de ar disponível em sua instalação.

4. Monte a cabeça de controle e calibre os sensores de proximidade abertos/fechados para se comunicar com o PLC da instalação.

Como avaliar fabricantes e qualidade de válvulas sanitárias

A infraestrutura de fabricação de um fornecedor impacta diretamente a confiabilidade do componente acabado. Os verdadeiros fabricantes de equipamentos originais controlam internamente os processos metalúrgicos e de usinagem, em vez de simplesmente montar peças terceirizadas de fundições desconhecidas.

O fornecimento de matérias-primas e a separação estrita entre preto e branco são fundamentais. “Preto” refere-se ao aço carbono, enquanto “branco” refere-se ao aço inoxidável. Se um OEM usinar aço carbono e aço inoxidável na mesma instalação sem separação física, a contaminação cruzada será inevitável. O pó de aço carbono proveniente de retificação ou ferramental é transferido pelo ar e se deposita na superfície do aço inoxidável. Quando expostas à umidade em uma planta de processamento, essas partículas de carbono enferrujam, criando corrosão galvânica localizada e formação de ruge no componente higiênico. Verificar se um fabricante mantém zonas de produção exclusivas de aço inoxidável é uma etapa obrigatória da auditoria.

A precisão da usinagem depende de recursos avançados de CNC (controle numérico computadorizado). Os componentes higiênicos exigem tolerâncias excepcionalmente rígidas. Por exemplo, uma ponteira tri-clamp depende de um ângulo específico de 20 graus para combinar com a ponteira adjacente e comprimir a junta perfeitamente. Se a máquina CNC estiver fora de calibração e cortar esse ângulo em 19 graus, a junta será extrudada no caminho do fluxo. Essa junta extrudada cria uma represa, que cria uma perna morta, que abriga bactérias. Durante este processo de usinagem, a reestampagem contínua é obrigatória. Quando um forjamento de aço inoxidável bruto é usinado, o número de calor original da fundição deve ser fisicamente remarcado no corpo da válvula acabado. Essa cadeia de custódia ininterrupta garante rastreabilidade total desde a fusão da matéria-prima até o componente instalado.

Os protocolos de teste e verificação separam os fabricantes premium dos fornecedores de nível inferior. Antes de deixar a instalação, cada válvula passa por testes de pressão hidrostática para verificar a integridade estrutural do corpo fundido ou forjado. O teste pneumático de vazamento da sede garante que as vedações de elastômero forneçam vedação estanque sob pressão. Finalmente, as equipes de controle de qualidade utilizam perfilômetros – instrumentos altamente sensíveis que medem a rugosidade da superfície – para verificar se o polimento interno atende aos requisitos de Ra especificados, documentando os resultados para o usuário final.

Perguntas de auditoria de OEM para equipes de compras

• Você tem uma instalação dedicada ou uma zona fisicamente separada para usinagem de aço inoxidável para evitar a contaminação por pó de carbono?

• Como você rastreia e transfere números de calor durante o processo de usinagem para manter a validade do MTR?

• Qual porcentagem de suas válvulas montadas é submetida a testes de vazamento na sede pneumática antes do envio?

• Você pode fornecer exemplos de MTRs e relatórios de perfilômetro para lotes de produção recentes?

Gerenciando Riscos e Problemas da Cadeia de Fornecimento com Válvulas Sanitárias

A seleção de componentes de controle de fluidos de baixa qualidade introduz vulnerabilidades operacionais graves. Os impactos ocultos da não conformidade vão muito além da fase inicial de aquisição, afetando as operações diárias, os cronogramas de manutenção e a produção geral das instalações.

Auditorias regulatórias fracassadas geralmente resultam de materiais não documentados ou de geometria interna inadequada que abriga bactérias. Se um inspetor descobrir uma válvula sem MTRs adequados ou exibindo corrosão interna, toda a linha de processamento poderá ser desligada. A deterioração do lote ocorre quando biofilmes microscópicos se desenvolvem nas pernas mortas, contaminando milhares de galões de produto. Na pior das hipóteses, isso leva a recalls emergenciais de produtos, infligindo enormes danos à reputação e responsabilidade legal à marca processada.

A frequência de manutenção e a degradação da vedação impactam fortemente o tempo de atividade das instalações. Os elastômeros têm uma vida útil finita. Os gerentes das instalações devem avaliar a facilidade de substituição do selo. Projetos que exigem ferramentas especializadas ou desmontagem extensa de tubulações aumentam o tempo de inatividade para manutenção. Além disso, depender de um OEM que não garante a disponibilidade a longo prazo de kits de peças sobressalentes específicos força as instalações a substituir conjuntos inteiros de válvulas, em vez de simplesmente trocar vedações degradadas.

A fragmentação da cadeia de abastecimento introduz riscos significativos de lead time. Os fornecedores que dependem de fundições terceirizadas, casas de polimento externas e montagem terceirizada enfrentam atrasos crescentes. Se a casa de polimento ficar para trás, todo o cronograma de entrega entra em colapso. Fabricantes verticalmente integrados que controlam fundição, usinagem, polimento e montagem sob o mesmo teto oferecem prazos de entrega confiáveis ​​e controle de qualidade mais rígido, mitigando o risco de atrasos no projeto durante atualizações de instalações ou substituições de emergência.

Modos de falha comuns e estratégias de mitigação

Conclusão

Tome medidas imediatas para proteger suas linhas de processamento e garantir a conformidade em todos os seus sistemas de roteamento de fluidos:

• Audite seus diagramas de tubulação e instrumentação (P&ID) atuais para identificar quaisquer pontos mortos existentes ou arquiteturas de válvula mal aplicadas.

• Solicite amostras de relatórios de teste de materiais (MTRs) e relatórios de perfilômetro de acabamento superficial de seus fornecedores selecionados para verificar suas práticas de documentação.

• Padronize sua seleção de elastômeros em toda a instalação com base nas concentrações químicas CIP específicas e nas temperaturas máximas SIP.

• Agende uma auditoria virtual ou física nas instalações do fabricante para confirmar a separação do material preto/branco e os recursos internos de usinagem CNC.

Para agilizar esse processo e garantir padrões de higiene rigorosos, é fundamental fazer parceria com um líder do setor. Impulsionada por décadas de experiência em fabricação especializada, Wenzhou Xusheng & Compass Machinery Industry and Trading Co., Ltd combina usinagem de precisão CNC avançada, separação estrita de material preto/branco e controle de qualidade abrangente para fornecer válvulas sanitárias de alta pureza projetadas para máxima confiabilidade e conformidade global.

Perguntas frequentes

P: Qual é a principal diferença entre uma válvula sanitária e uma válvula industrial?

R: A principal diferença é a facilidade de limpeza e a pureza do material. As válvulas industriais concentram-se na contenção de pressão e toleram fendas internas, roscas e superfícies ásperas. As válvulas sanitárias apresentam superfícies internas polidas (Ra < 0,8 µm), arquitetura sem fendas e aço inoxidável 316L para evitar o crescimento bacteriano e permitir a limpeza automatizada.

P: Quais indústrias exigem válvulas sanitárias além de alimentos e produtos farmacêuticos?

R: Além de alimentos, laticínios e produtos farmacêuticos, esses componentes são essenciais no bioprocessamento, nos cosméticos e na fabricação de produtos químicos de consumo. Produtos como loções, sabonetes líquidos e detergentes para a roupa requerem processamento higiênico para evitar contaminação cruzada que poderia prejudicar a eficácia do produto ou causar reações químicas perigosas.

P: Por que o aço inoxidável 316L é o padrão para corpo de válvula sanitária?

R: O aço inoxidável 316L contém molibdênio, proporcionando resistência superior à corrosão causada por cloretos agressivos e produtos químicos de limpeza ácidos. O "L" indica baixo teor de carbono, o que evita a precipitação de carboneto durante a soldagem, garantindo que o metal permaneça resistente à corrosão nas costuras de solda.

P: O que significa conformidade com o padrão sanitário 3-A para válvulas?

R: A conformidade com 3-A indica que o projeto da válvula atende aos rígidos padrões de higiene desenvolvidos para as indústrias de laticínios e alimentos dos EUA. Ele garante que o componente tenha raios internos adequados, sem pernas mortas, geometria drenável e utilize materiais aprovados, permitindo que seja limpo e inspecionado com eficácia.

P: Como você limpa uma válvula sanitária sem desmontá-la?

R: Eles são limpos usando sistemas Clean-in-Place (CIP). Bombas automatizadas circulam soluções químicas alcalinas e ácidas em alta velocidade, seguidas de enxágues com água purificada, diretamente pela tubulação. A geometria interna sem fendas da válvula permite que esses fluidos esfreguem todas as superfícies molhadas de forma eficaz, sem desmontagem manual.

P: O que é uma “perna morta” no projeto de válvula higiênica?

R: Uma perna morta é uma seção da tubulação ou uma cavidade dentro de uma válvula onde o fluido estagna porque fica fora do caminho de fluxo principal. No processamento higiênico, as pernas mortas devem ser eliminadas porque o fluido estagnado não pode ser alcançado pelos produtos químicos CIP, levando ao crescimento bacteriano e à contaminação do lote.
