Os detalhes de produtos
Padrão | SMS,DIN,3A |
Peças de contato de materiais | SS304/SS316L(1.4301/1.4404) | Fornecido com relatório de inspeção de material |
Peças materiais sem contato | SS304(1.4301) | |

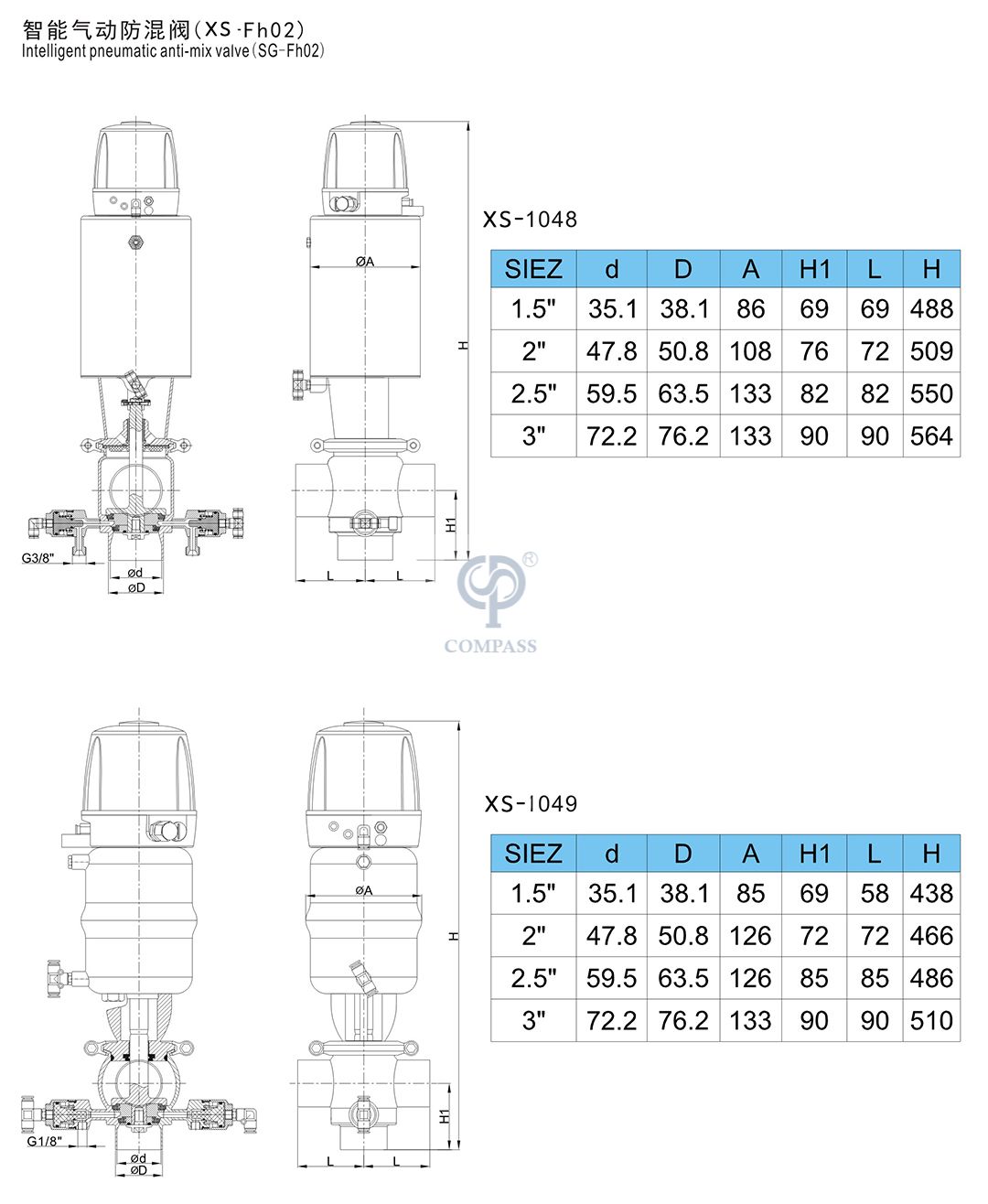

Tamanho | 1,5'-4', DN40-DN100 |
Combinação de corpo integrada | T11 00°,T11 90°,T11 180°,T11 270° T12 00°,T12 90° T21 00°,T21 90° T22 00°, T22 90° |
Montar combinação de corpo | T11, T12, T21, T22 |
Conexão | Solda de topo, braçadeira tripla, rosca macho, rosca fêmea-macho, união, rosca de solda, flange |
Material de vedação | Silicone, EPDM, FKM, Buna.Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600 |
Opção de energia | Sensor de posição, controlador C-top, controlador C-top (AS-I) |
Sensor de proximidade | 6-36V DC, 2 unidades de NPN ou PNP (Opções) |
Fonte de alimentação de entrada | 24V CC |
Máx.Pressão no trabalho | ≤6bar(87si) |
Pressão de Fornecimento para Atuador de Ar | 4~8bar(58psi~116psi) |
Conexão de ar comprimido | Fornecer tubo de ar com conector de ar G1/8' |
Faixa de temperatura de trabalho | -10 ~ 120 ℃ (14 ~ 248 ℉) |
Tratamento de superfície externa | Ra32~64uin(0,8~1,6um) |
Tratamento de superfície interna | Ra16~32uin(0,4~0,8um) |
Certificado | ISO 9001, FDA, GV, CE |
Apoiar | OEM e ODM são bem-vindos |

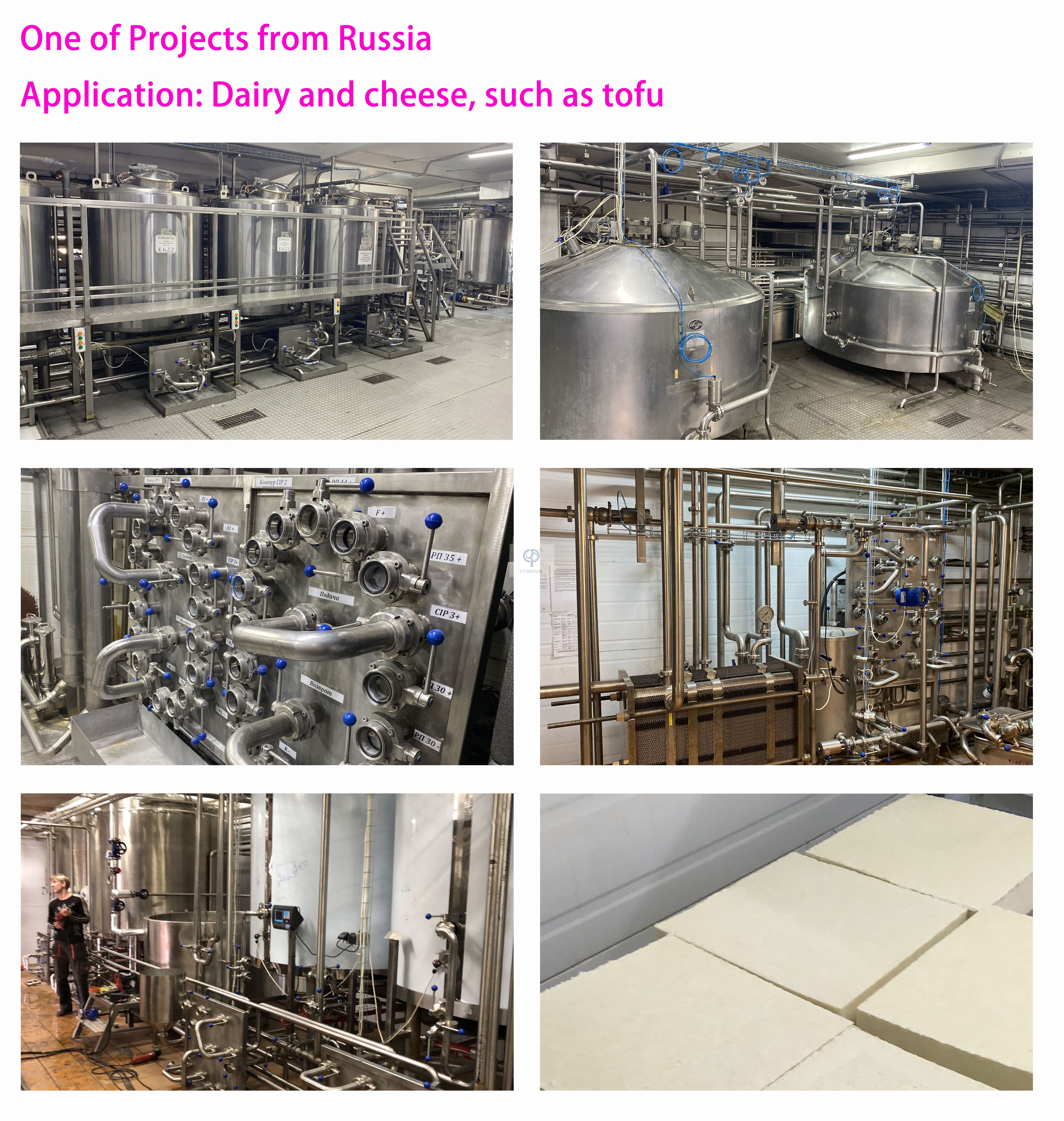

Aplicativo | Cerveja, bebidas, laticínios, alimentos, sucos de frutas, farmácia, produtos biológicos, pasta de dente, cosméticos e assim por diante |
Aplicativo
Este projeto foi projetado para garantir a mistura do produto e a detecção de vazamento quando dois produtos diferentes fluem pela mesma válvula e pode substituir o uso de uma válvula anti-mistura de sede dupla.É amplamente utilizado em cerveja, bebidas, laticínios, alimentos, sucos de frutas, farmácia, produtos biológicos, pasta de dente, cosméticos e assim por diante Ooperacional Pprincípio

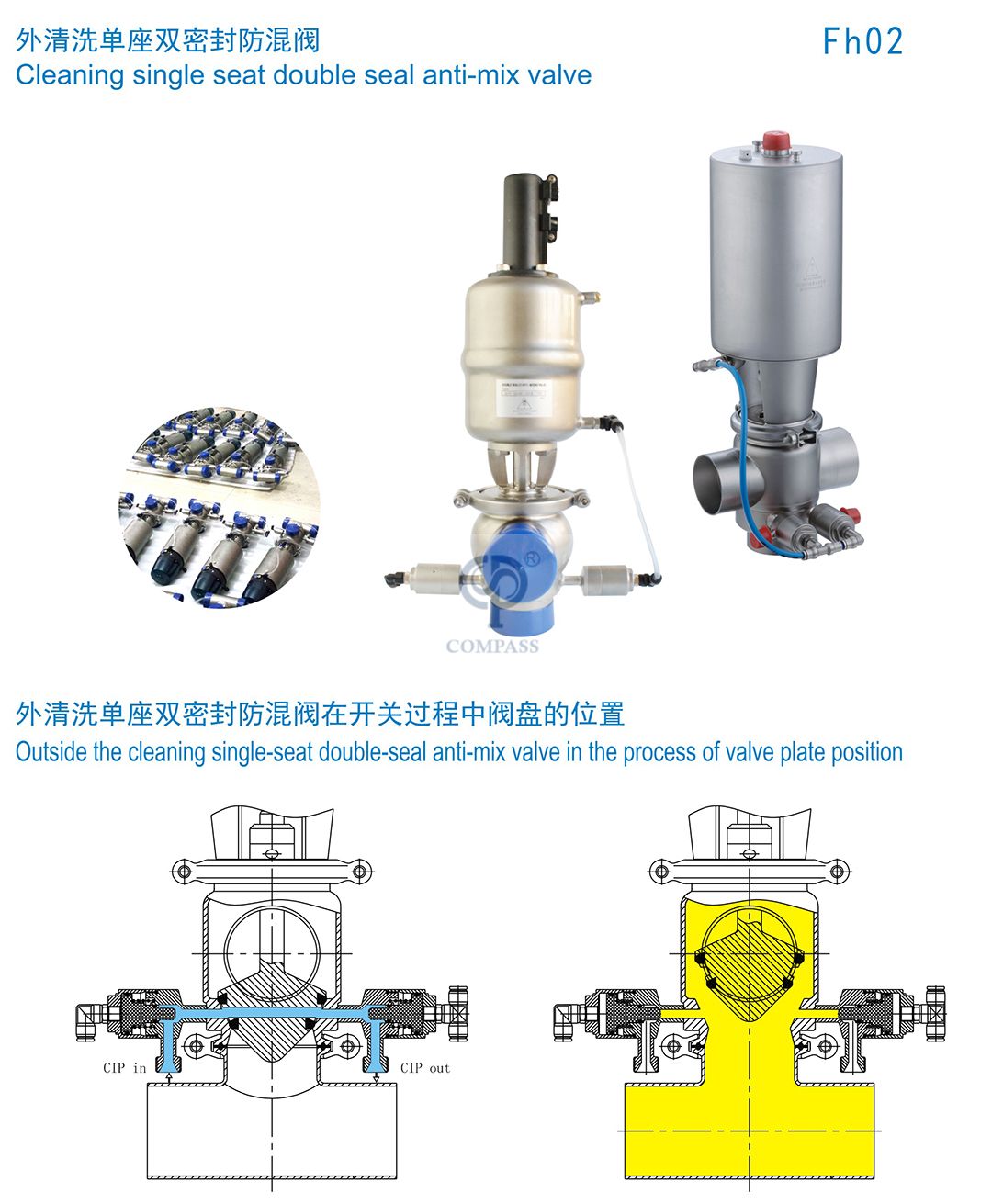

Esta válvula está normalmente no estado normalmente fechado (NC) e está equipada com duas pequenas válvulas pneumáticas.Normalmente, ele está no estado normalmente aberto (NO) e só precisa fornecer ar comprimido ao cabeçote pneumático para fechar de forma síncrona as duas pequenas válvulas.O núcleo da válvula principal está equipado com duas vedações independentes, formando uma câmara de detecção e limpeza de vazamentos entre as duas vedações.Os produtos com vazamento podem fluir pelas pequenas saídas da válvula em ambos os lados e as vedações podem ser substituídas em tempo hábil.Ao realizar a limpeza CIP, a direção do fluxo de fluido está voltada para o núcleo quadrado do núcleo da válvula, o que pode limpar de forma abrangente o núcleo da válvula principal (com um cone no núcleo da válvula principal) e tornar a válvula CIP externa insensível ao efeito de golpe de aríete.Ele pode substituir a válvula anti-mistura de sede dupla como um conjunto de válvulas.
Especificações técnicas
Máx.Pressão de trabalho≤6bar(87si)
Pressão de alimentação para atuador de ar: 4~8(58psi~116psi)
Faixa de temperatura:
Silicone Doméstico:-22 ~ 302°F (-30~150°C)
EPDM doméstico:14 ~ 230°F (-10~110°C)
Importação de Silicone:-40 ~ 392°F (-40~200℃)
Importando EPDM:-13~266°F (-25~130°C)
Buna: 5 ~ 212 ° F (-15 ~ 100 ℃)
FKM:14 ~ 392°F (-10℃~200℃)
Opções
1. Vários padrões podem ser fornecidos: SMS, DIN, 3A
2. Peças de contato do material: SS304 e SS316L
3.Disponível em tamanhos de 1,5' a 4', DN40 a DN100 4.A junta pode ser de Silicone,EPDM,FKM,Buna.Todos os materiais de vedação estão em conformidade
com FDA21CFR117.2600 5. A conexão pode ser soldada, braçadeira tripla, rosca macho, rosca fêmea-macho, rosca de solda,
flange ou outros mediante solicitação.6. Operado por energia: Sensor de posição, controlador C-top, controlador C-top (AS-I)
7.O corpo da válvula pode ser personalizado com uma ampla seleção de diferentes conexões.
As vantagens em comparação com o design tradicional. 1.Menos componentes 2.Menos espaço 3.Manutenção mais fácil 4.Sem cantos mortos 5.Sem contato entre o sistema de drenagem e os produtos 6.A limpeza da câmara de separação não ocorrerá nenhuma pressão hidráulica e não será influenciada pelo
status do equipamento ou da válvula.
Requisito de qualidade para ar comprimido usado no atuador
Conexão de ar comprimido: Forneça tubo de ar com conector de ar R1/8'
Tamanho máximo de partícula: 0,01 mm
Conteúdo máximo de óleo: 0,08 ppm
Ponto de orvalho: 10°C ou inferior abaixo da temperatura atmosférica
Teor máximo de água: 7,5g/kg
Como solicitar válvula à prova de mistura?
1. Qual é o modelo, como FH01 ou FH02?
2. Qual é o material, como SS304 ou SS316L?
3. Qual tamanho, o tamanho é de 1,5 'a 4' e de DN40 a DN100?
4. Qual é a combinação corporal, como T11, T12, T21 ou T22?
5. Qual é a cabeça de controle, como sinal de 24V ou 4-20mA?
