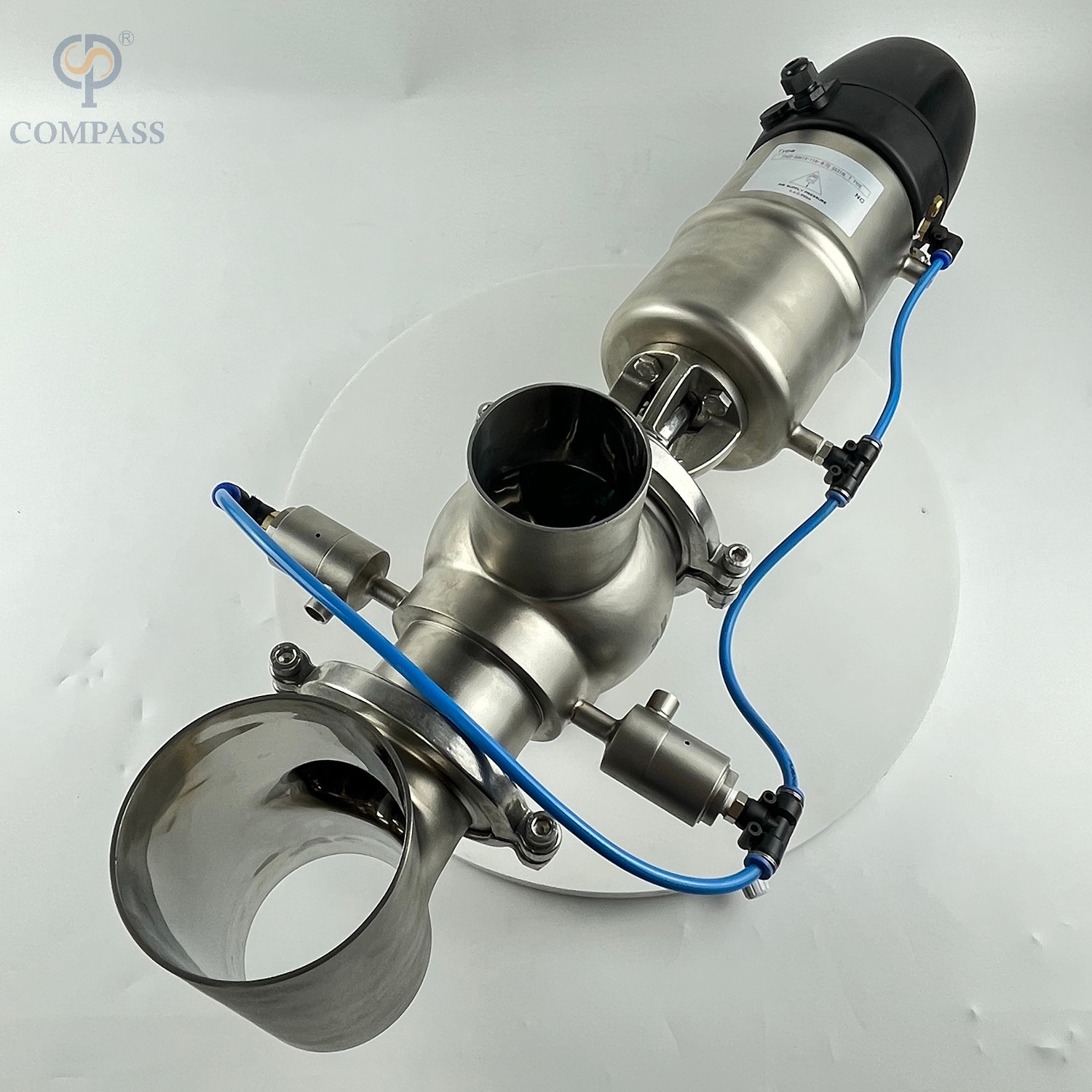

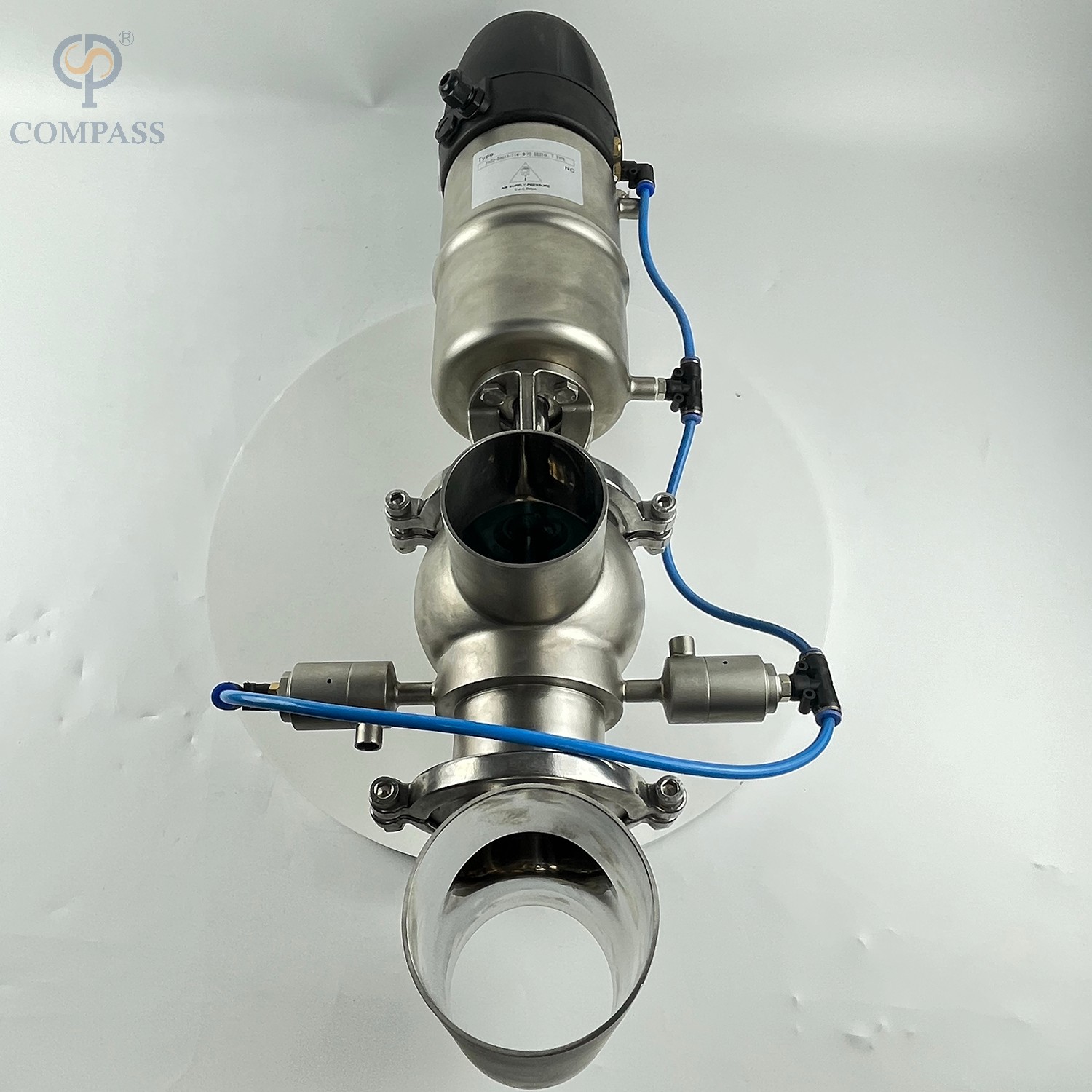

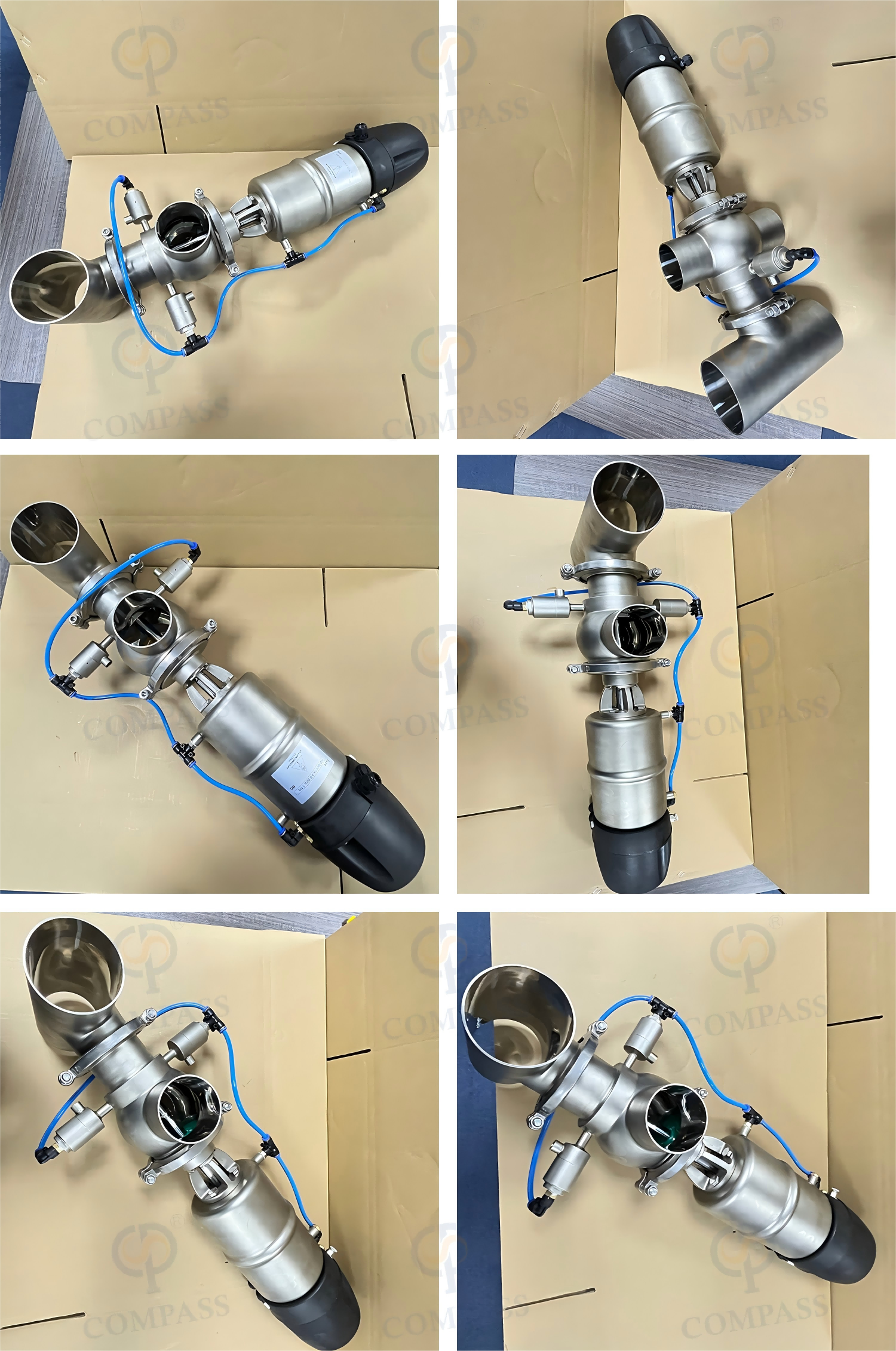

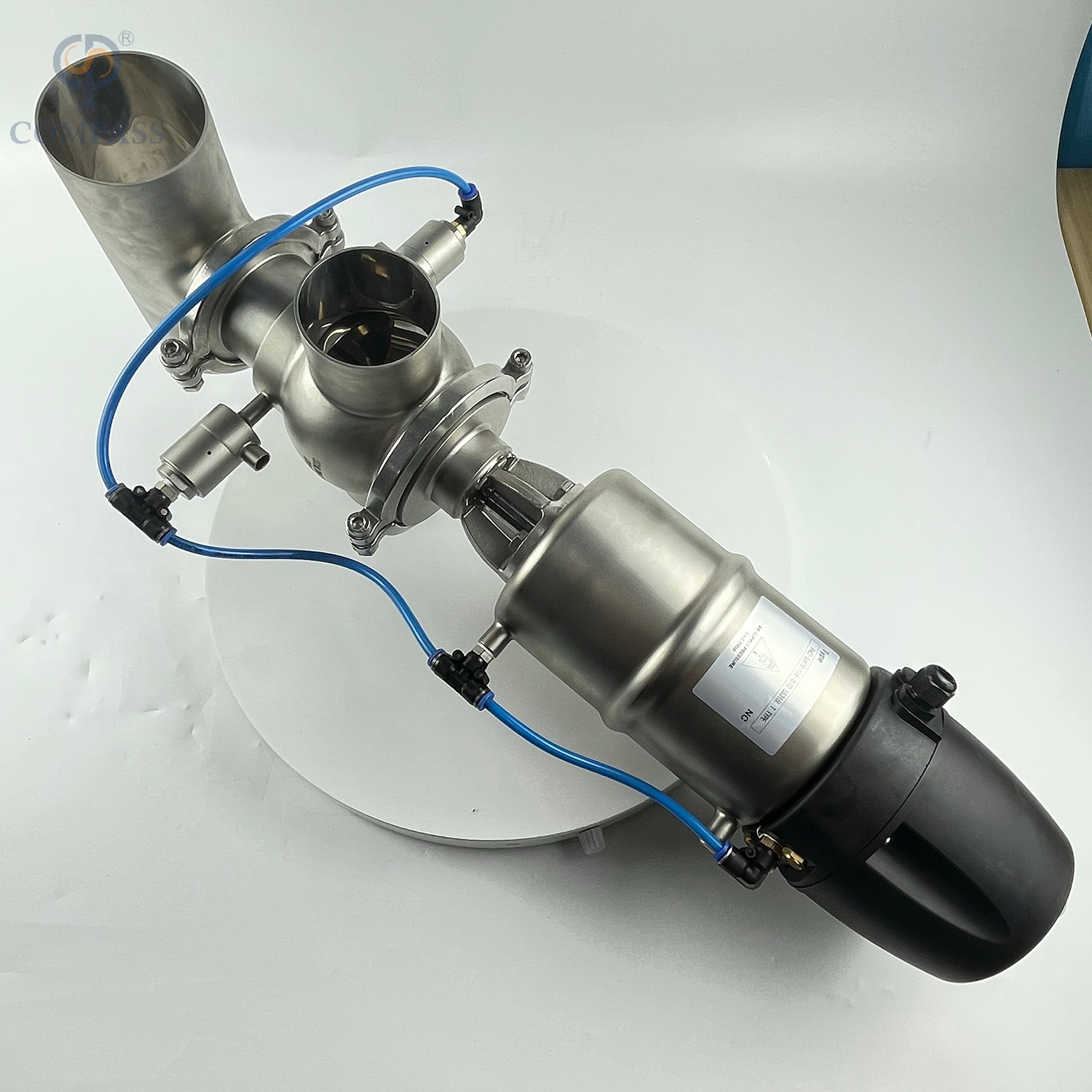

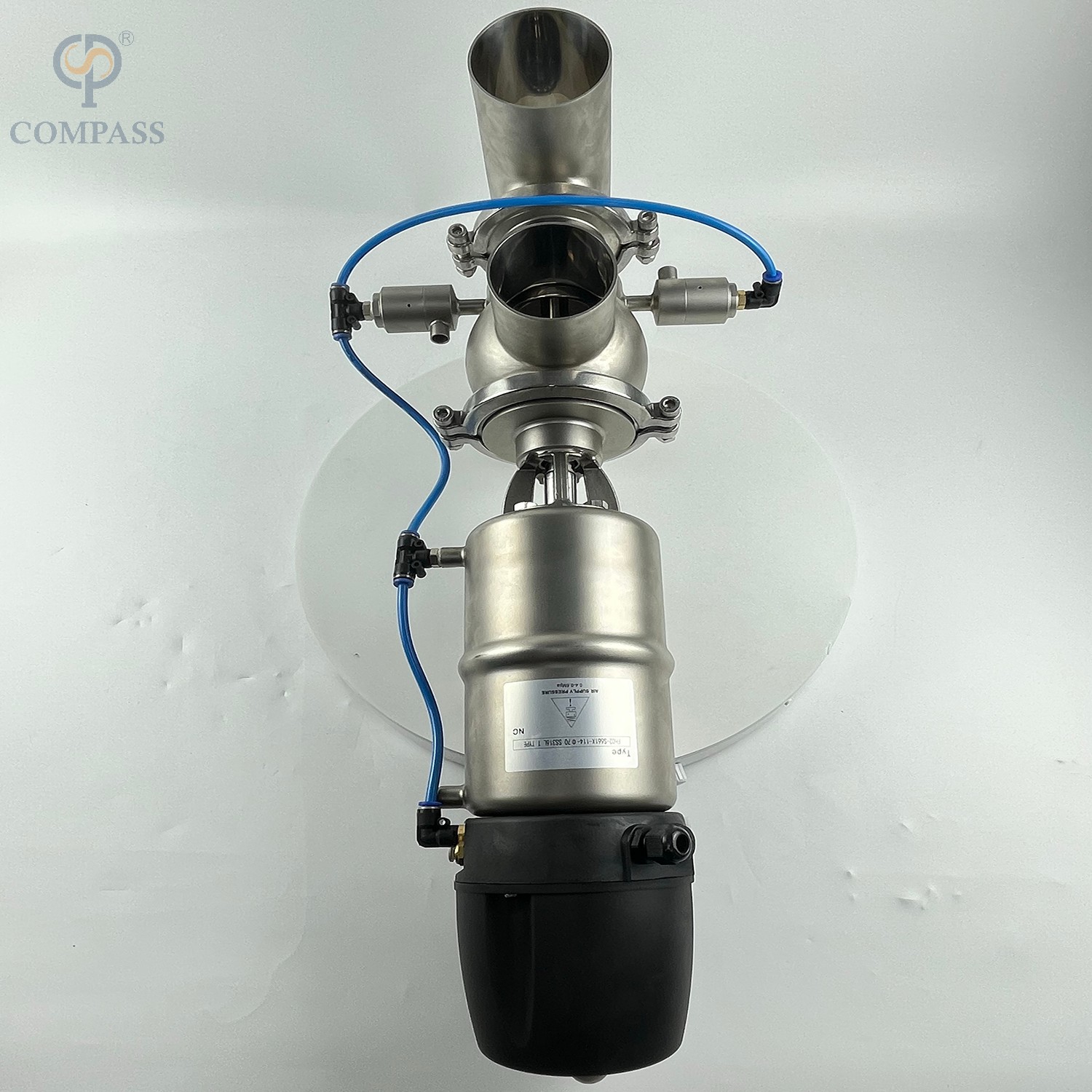

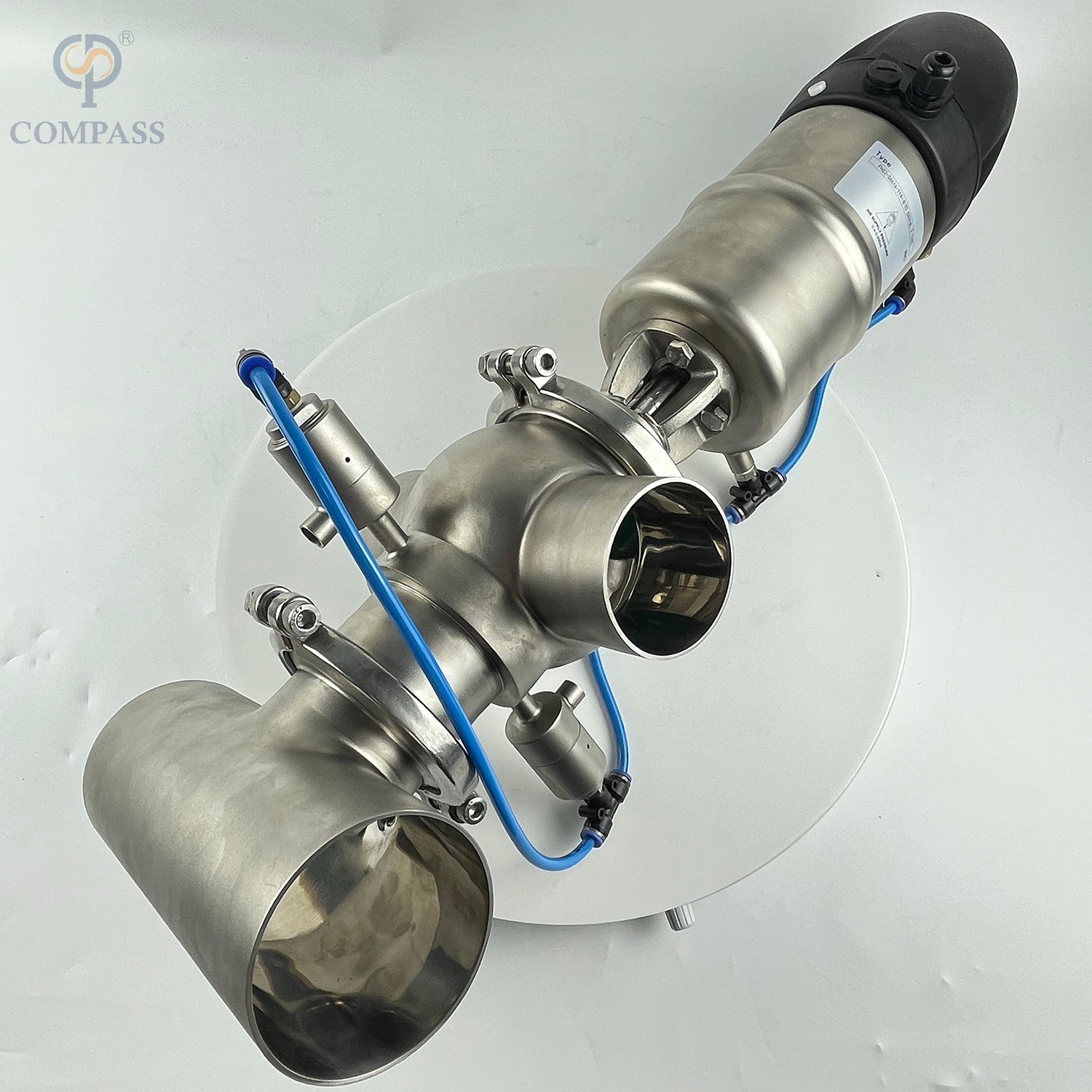

Válvula à prova de mistura de assentos duplos pneumáticos inteligentes SS316L T22

Aplicação
Este projeto foi projetado para garantir a mistura do produto e a detecção de vazamento quando dois produtos diferentes fluem pela mesma válvula e pode substituir o uso de uma válvula anti-mistura de sede dupla. É amplamente utilizado em cerveja, bebidas, laticínios, alimentos, sucos de frutas, farmácia, produtos biológicos, pasta de dente, cosméticos e assim por diante

Princípio Operacional

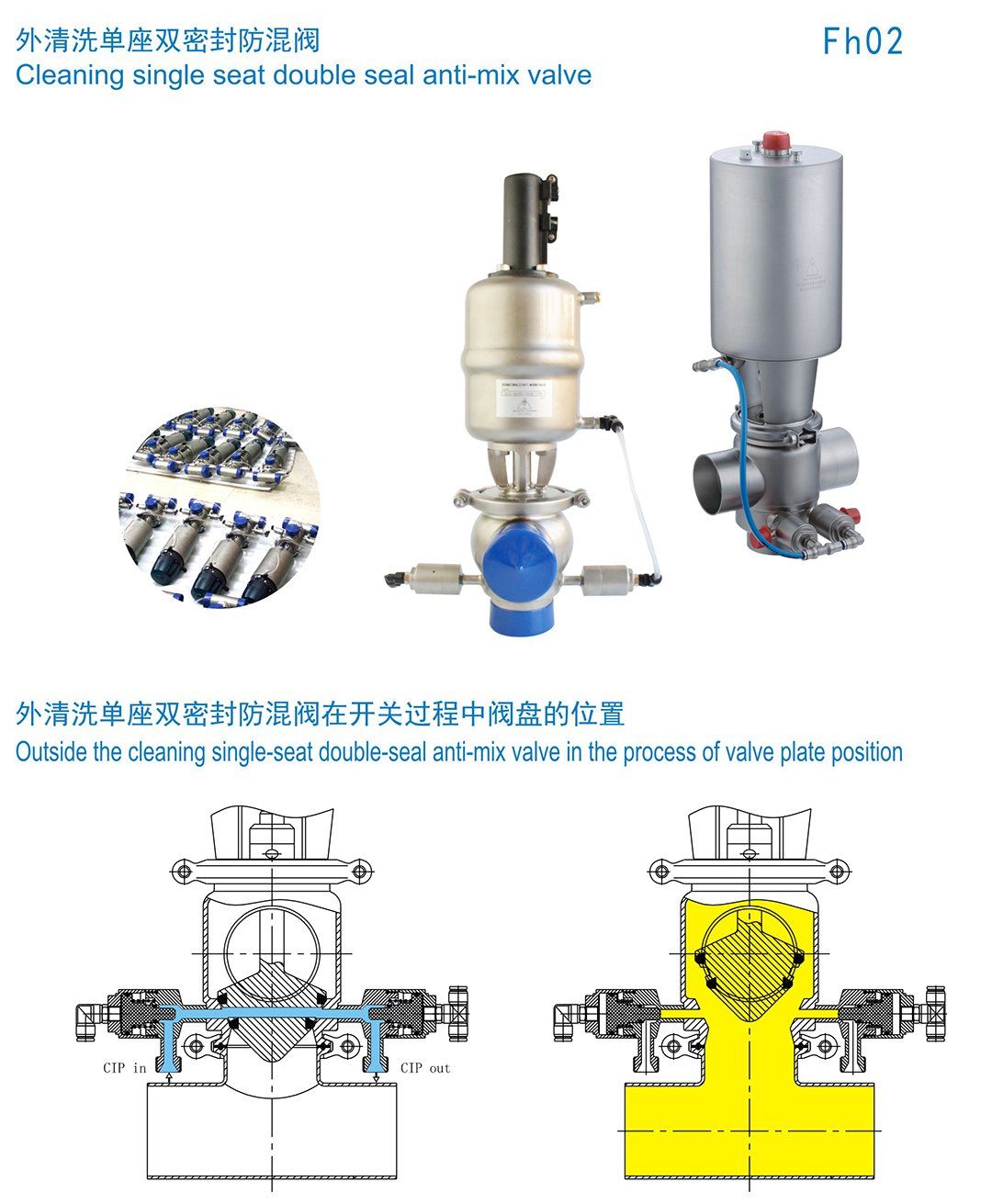

Esta válvula está normalmente no estado normalmente fechado (NC) e está equipada com duas pequenas válvulas pneumáticas. Normalmente, ele está no estado normalmente aberto (NO) e só precisa fornecer ar comprimido ao cabeçote pneumático para fechar de forma síncrona as duas pequenas válvulas. O núcleo da válvula principal está equipado com duas vedações independentes, formando uma câmara de detecção e limpeza de vazamentos entre as duas vedações. Os produtos com vazamento podem fluir pelas pequenas saídas da válvula em ambos os lados e as vedações podem ser substituídas em tempo hábil. Ao realizar a limpeza CIP, a direção do fluxo de fluido está voltada para o núcleo quadrado do núcleo da válvula, o que pode limpar de forma abrangente o núcleo da válvula principal (com um cone no núcleo da válvula principal) e tornar a válvula CIP externa insensível ao efeito de golpe de aríete. Ele pode substituir a válvula anti-mistura de sede dupla como um conjunto de válvulas.

Modelo:
DN65-OD70MM
Marca do Produto:
COMPASS
Código Do Produto:
01180201T220201B70

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Parâmetro principal

Padrão	SMS, DIN
Peças de contato do material	SS304/SS316L (1.4301/1.4404)	Fornecido com relatório de inspeção de material
Material peças sem contato	SS304 (1.4301)
Tamanho	1,5'-4', DN40-DN100
Combinação de corpo integrada	T11 00°,T11 90°,T11 180°,T11 270° T12 00°,T12 90° T21 00°,T21 90° T22 00°,T22 90°
Montar combinação de corpo	T11, T12, T21, T22
Conexão	Solda de topo, braçadeira tripla, rosca macho, rosca fêmea-macho, união, rosca de solda, flange
Material de vedação	Silicone, EPDM, FKM, Buna. Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600
Opção de energia	Sensor de posição, controlador C-top, controlador C-top (AS-I)
Interruptor de proximidade	6-36V DC, 2 unidades de NPN ou PNP (Opções)
Fonte de alimentação de entrada	24V CC
Máx. Pressão de trabalho	≤6bar(87si)
Pressão de fornecimento para o atuador aéreo	4~8bar(58psi~116psi)
Conexão de ar comprimido	Fornecer tubo de ar com conector de ar G1/8'
Faixa de temperatura de trabalho	-10~120ºC (14~248ºF)
Tratamento de superfície externa	RA32 ~ 64UIN (0,8 ~ 1,6UM)
Tratamento da superfície interna	RA16 ~ 32UIN (0,4 ~ 0,8UM)

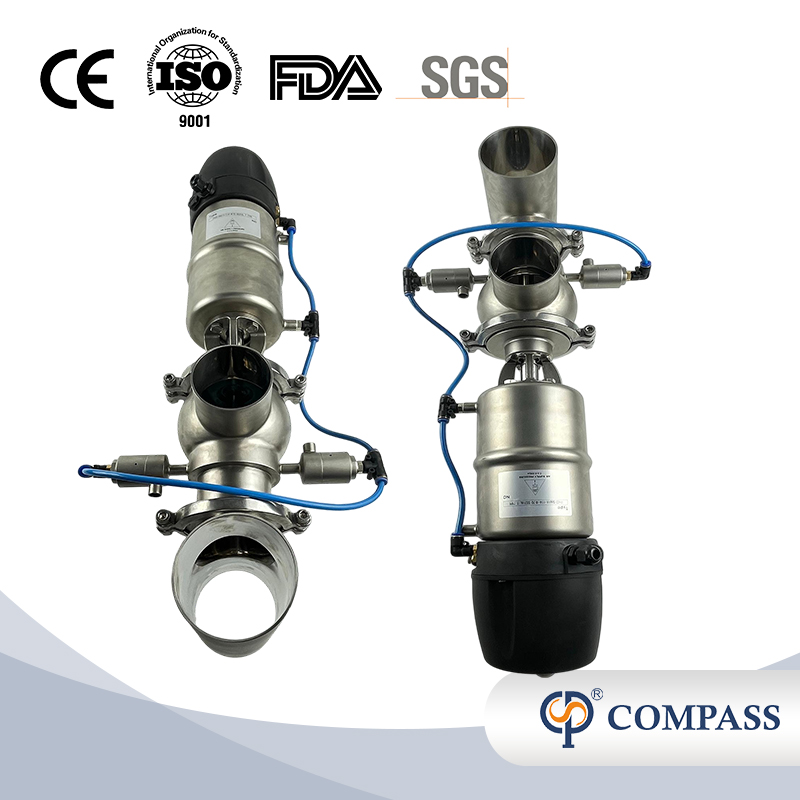

Certificado	ISO 9001, FDA, SGS, CE
Apoiar	OEM & ODM são bem -vindos
Aplicativo	Cerveja, bebidas, laticínios, alimentos, sucos de frutas, farmácia, produtos biológicos, pasta de dente, cosméticos e assim por diante
Requisito de qualidade para ar comprimido usado no atuador	Conexão de ar comprimido: Forneça tubo de ar com conector de ar R1/8' Tamanho máximo de partícula: 0,01mm Conteúdo máximo de óleo: 0,08ppm Ponto de orvalho: 10ºC ou inferior abaixo da temperatura atmosférica Conteúdo máximo de água: 7,5g/kg

Opções

1.Vários padrões podem ser fornecidos: SMS,DIN 2.Material contata peças: SS304 e SS316L
3.Disponível em tamanhos de 1,5' a 4', DN40 a DN100 4.A junta pode ser Silicone,EPDM,FKM,Buna.
Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600
5. A conexão pode ser soldada, braçadeira tripla, rosca macho, rosca fêmea-macho, rosca de solda, flange ou outros mediante solicitação.
6. Operado por energia: Sensor de posição, controlador C-top, controlador C-top (AS-I) 7. O corpo da válvula pode ser personalizado

com uma ampla seleção de conexões diferentes.

Especificações técnicas

Máx. Pressão de trabalho≤6bar(87si) Pressão de alimentação para atuador de ar: 4~8(58psi~116psi) Faixa de temperatura:

Silicone Doméstico:-22 ~ 302°F (-30~150ºC)

EPDM doméstico:14 ~ 230°F (-10~110ºC)

Importação de Silicone:-40 ~ 392°F (-40~200ºC)

Importação de EPDM:-13~ 266°F (-25~130ºC)

Buna:5~ 212°F (-15~100ºC)

FKM:14 ~ 392°F (-10ºC~200ºC)

As vantagens em comparação com o design tradicional

1.Menos componentes
2.Menos espaço
3.Manutenção mais fácil
4.Sem cantos mortos
5.Sem contato entre o sistema de drenagem
e os produtos 6.A limpeza da câmara de separação
não ocorrerá qualquer
pressão hidráulica e não será influenciada pelo equipamento ou status da válvula.

Como fazer o pedido?

1. Qual é o modelo, como FH01 ou FH02?
2.Qual é o material, como SS304 ou SS316L?
3. Qual tamanho, o tamanho é de 1,5 'a 4' e de DN40 a DN100?
4.Qual é a combinação de corpos, como T11, T12, T21 ou T22?
5.Qual é a cabeça de controle, como sinal de 24V ou 4-20mA?
