O descrição de produtos

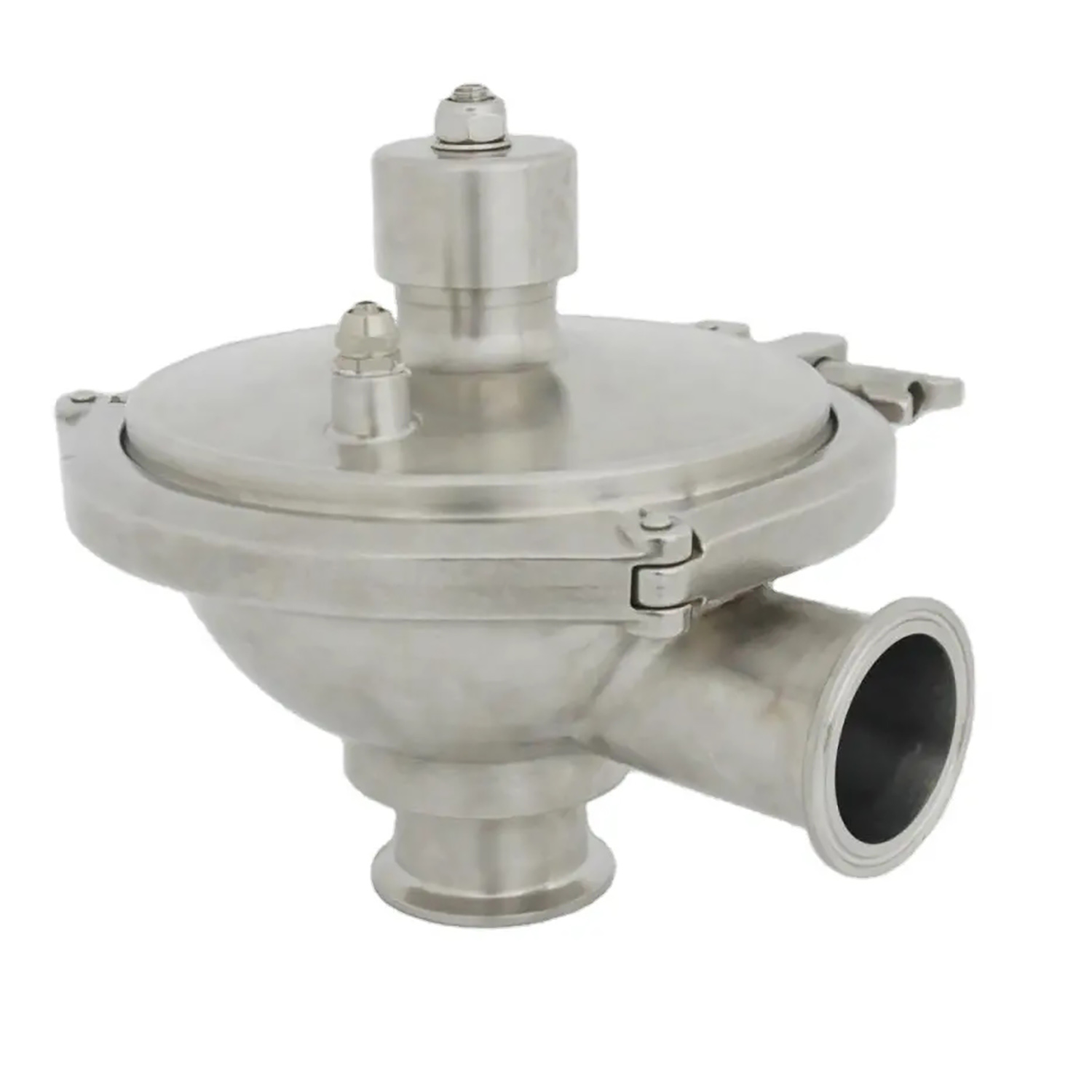

Válvula sanitária de pressão constante CPM é usado para manter uma pressão constante de entrada e saída. CPMI-2 (válvula de pressão constante ajusta a entrada) mantém pressão constante na linha de produção na entrada da válvula.Este tipo CPMI-2 é utilizado para separadores traseiros, trocadores de calor ou válvulas de alívio.CPMO-2 (válvula de pressão constante ajusta a saída) pode manter pressão constante na tubulação do processo de produção na saída da válvula.Este tipo CPMO-2 é usado para frente de envase ou máquina de envase.É amplamente aplicado em muitos campos, como cerveja, bebidas, laticínios, sucos de frutas, farmácia, produtos biológicos, etc.
Padrão | SMS,DIN11850,DIN11851,3A |
Peças de contato de materiais | SS304/SS316L | Fornecido com relatório de inspeção de material |
Peças materiais sem contato | SS304 | |
Tamanho | 1' a 2,5',DN25-DN65 |
Conexão | Solda de topo, Tri-clamp, Rosca, União |
Tipo | CPMI-2 |
CPMO-2 |
Diafragma Superior | EPDM,Buna | Todos os materiais de importação de selos estão em conformidade com FDA21CFR117.2600 |
Diafragma Inferior | EPDM+PTFE | |
Máx.Pressão | ≤10bar(145psi) |
Pressão de ar fornecido | ≤8bar(116psi) |
Faixa de temperatura | EPDM, diafragma superior Buna para 14 ~ 203 ° F (-10 ~ 95 ℃) |
Diafragma inferior EPDM+PTFE para 14 ~ 284°F (-10 ~ 140°C) |
Faixa de fluxo KV | Totalmente aberto (P = 1bar) cerca de 23m3/h |
Fluxo baixo (P=6bar) cerca de 2m3/h |
Tratamento de superfície externa | Ra32~64uin(o.8~1,6um) |
Tratamento de superfície interna | Ra16~32uin(0,4~0,8um) |
Princípio de trabalho
Série de válvulas de controle de pressão constante são operadas por ar comprimido, a operação da válvula em série não precisa depender de nenhum sensor na tubulação, apenas um dispositivo regulador de pressão e uma tubulação de entrega de produto para o sistema de monitoramento de pressão são necessários. Um sistema de haste de válvula de diafragma pode responder rapidamente e alterar a posição da haste da válvula em relação à posição da haste da válvula, de modo a manter o valor de pressão predefinido.Quando a pressão do produto fornecido aumenta, a válvula se abre, e vice-versa, a pressão do produto diminui e a válvula se fecha.
Especificações técnicas:
Máx.pressão: ≤10bar(145psi)
Min.pressão: 0bar (0psi)
Pressão de ar de alimentação: ≤8bar(116psi)
Faixa de temperatura:
EPDM, diafragma superior Buna: 14 ~ 203°F (-10 ~ 95 ℃)
Diafragma inferior de EPDM+PTFE: 14 ~ 284°F (-10 ~ 140°C)
Atuadores usaram requisitos de qualidade de ar comprimido
1. Conexão de ar comprimido: Tubo de ar equipado com conexão de ar BSP R1/8' ou BSP R1/4'
2. Máx.tamanho de partícula: 0,01 mm
3. Máx.teor de óleo: 0,08 ppm
4. Ponto de orvalho: temperatura atmosférica 10°C(14°F) ou inferior
5. Conteúdo máximo de água: 7,5g/kg
Opções 1. A conexão pode ser soldada, Tri-clamp, Rosqueada, União ou outros mediante solicitação.2.O tipo pode ser CPMI-2 e CPMO-2 3.O tamanho disponível é de 1' a 2,5',DN25-DN65
4.O material pode ser SS304 ou SS316L
Vantagem
1.Sem cantos mortos, sem estagnação
2. Suporta limpeza online CIP e também pode ser desmontado para limpeza
3.Suporte à esterilização on-line SIP, antes que a temperatura caia abaixo de 60 ℃
4. O material pode ser SS304 e SS316L
Como solicitar a válvula sanitária de pressão constante CPM?
1. Qual é o tamanho?1' a 2,5',DN25-DN65 2. Qual é o material?SS304/SS316L 3. Qual é o tipo?CPMI-2 ou CPMO-2?4. Qual é o fim da conexão?Solda de topo, Tri-clamp, Rosca, União?5. Qual é o material de vedação?Diafragma doméstico ou diafragma de importação?6. Você precisa de polimento espelhado ou jato de areia?
