Válvula de pressão constante pneumática de solda de topo da série CPM Válvulas de contrapressão
Você está aqui: Casa » Produtos » Válvulas Sanitárias » Válvula Sanitária de Pressão Constante » Válvula de pressão constante pneumática de solda de topo da série CPM Válvulas de contrapressão

loading

compartilhar com:

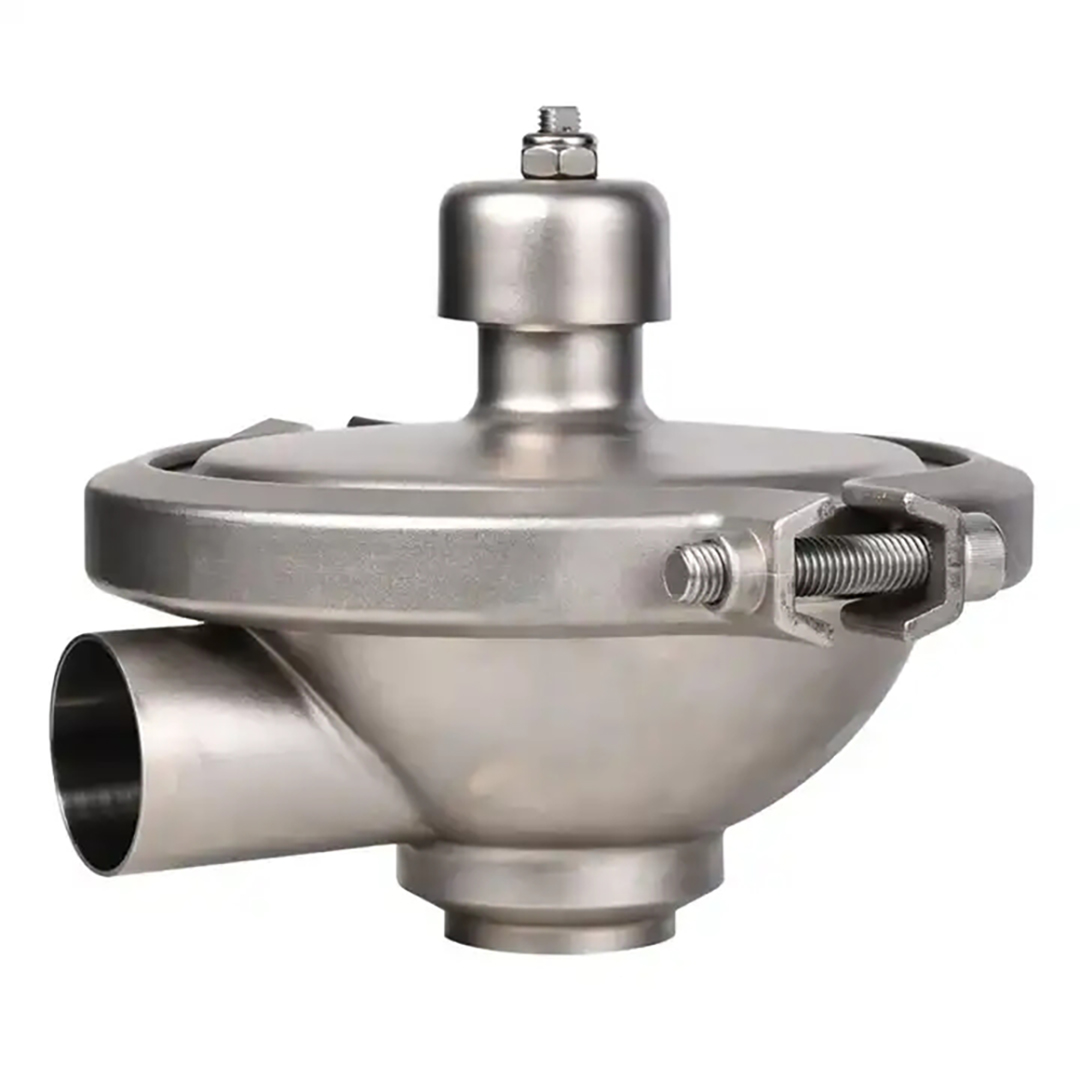

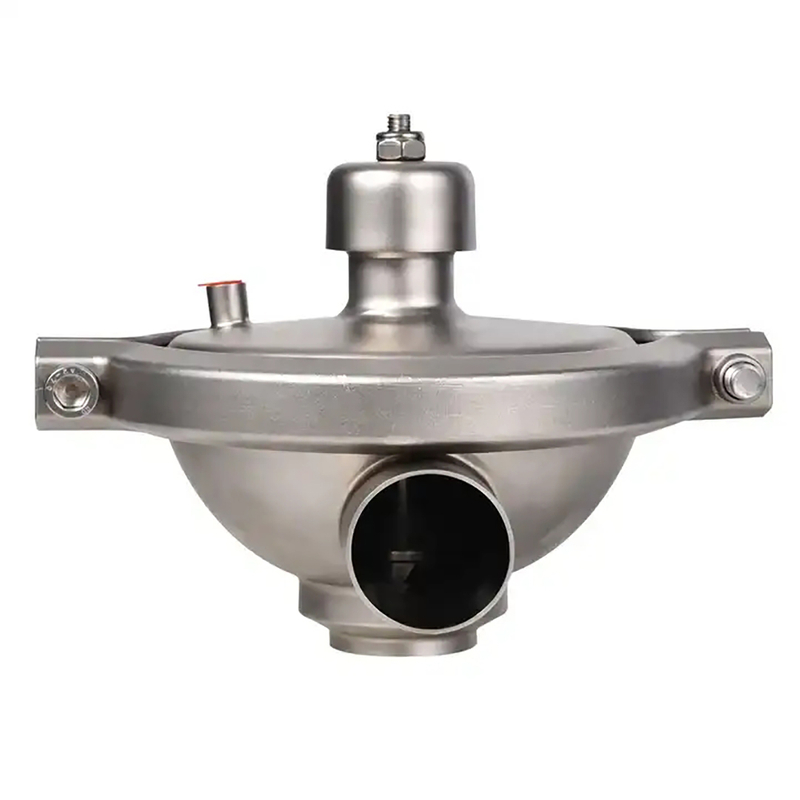

Válvula de pressão constante pneumática de solda de topo da série CPM Válvulas de contrapressão

Sanitary CPM Constant Pressure Valve is used for maintain a constant pressure of inlet and outlet.CPMI-2 (constant pressure valve adjusts inlet) maintains constant pressure on the production line at the valve inlet. This type CPMI-2 is used for behind seperators, heat exchangers or relief valves. CPMO-2 (contant pressure valve adjusts outlet) can maintain constant pressure in the pipeline of the production process at the outlet of the valve. This type CPMO-2 is used for front of filling or filling machine. It is widely applied to many fileds,such as beer,beverage,dairy food,fruit juice,pharmacy,biological etc.
  • 011402201A38
  • XUSHENG & COMPASS
  • 011402201A38
Status de disponibilidade:
Quantidade:

Os detalhes de produtos


Padrão

SMS,DIN11850,DIN11851,3A

Peças de contato de material

SS304/SS316L

Fornecido com relatório de inspeção de material

Peças de material sem contato

SS304


Tamanho

1' a 2,5', DN25-DN65

Conexão

Solda de topo, Tri-clamp, Rosqueado, União

Tipo

CPMI-2

CPMO-2

Diafragma Superior

EPDM, Buna

Todos os materiais de importação de selos estão em conformidade com FDA21CFR117.2600

Diafragma Inferior

EPDM+PTFE


máx.Pressão

≤10bar (145psi)

Pressão de ar de alimentação

≤8bar(116psi)

Faixa de temperatura

EPDM, diafragma superior Buna para 14 ~203°F (-10 ~ 95℃)

Diafragma inferior EPDM+PTFE para 14 ~ 284°F (-10 ~ 140℃)

Faixa de Vazão KV

Aberto Totalmente (P=1bar) cerca de 23m3/h

Fluxo Baixo (P=6bar) cerca de 2m3/hr

Tratamento de Superfície Externa

Ra32~64uin(o.8~1.6um)

Tratamento de Superfície Interna

Ra16~32uin(0,4~0,8um)


Princípio de trabalho

Série de válvulas de controle de pressão constante são operadas por ar comprimido, a operação da válvula em série não precisa depender de nenhum sensor na tubulação, apenas um dispositivo regulador de pressão e tubulação de entrega de produto para o sistema de monitoramento de pressão é necessário Um sistema de haste de válvula de diafragma pode responder rapidamente e alterar a posição da haste da válvula em relação à posição da haste da válvula para manter o valor de pressão predefinido.Quando a pressão do produto de entrega aumenta, a válvula se abre, e vice-versa, a pressão do produto diminui a válvula se fecha.


Especificações técnicas:

máx.pressão: ≤10bar (145psi)

mín.pressão: 0bar(0psi)

Pressão de ar de alimentação: ≤8bar(116psi)

Faixa de temperatura:

EPDM, Buna Diafragma Superior: 14 ~203°F (-10 ~ 95℃)

EPDM+PTFE Diafragma Inferior: 14 ~ 284°F (-10 ~ 140℃)


Atuadores usados ​​requisitos de qualidade de ar comprimido

1. Conexão de ar comprimido: Tubo de ar equipado com conexão de ar BSP R1/8' ou BSP R1/4'

2. máx.tamanho da partícula: 0,01 mm

3. máx.teor de óleo: 0,08 ppm

4. Ponto de orvalho: temperatura atmosférica 10°C (14°F) ou inferior

5. Teor máximo de água: 7,5g/kg


Opções
1. A conexão pode ser soldada, tri-clamp, rosqueada, união  ou outros mediante solicitação.
2. O tipo pode ser CPMI-2 e CPMO-2
3. O tamanho disponível é de 1' a 2,5', DN25-DN65

4. O material pode ser SS304 ou SS316L


Vantagem

1. Sem cantos mortos, sem estagnação

2. Suporta limpeza online CIP e também pode ser desmontado para limpeza

3. Suporta esterilização online SIP, antes que a temperatura caia abaixo de 60 ℃

4. O material pode ser SS304 e SS316L


Como encomendar a válvula sanitária de pressão constante CPM?

1. Qual o tamanho?1' a 2,5', DN25-DN65
2. O que é material?SS304/SS316L
3. Qual é o tipo?CPMI-2 ou CPMO-2?
4. Qual é o fim da conexão?Solda de topo, Tri-clamp, Rosqueado, União ?
5. O que é material de vedação?Diafragma doméstico ou importado?
6. Você precisa de polimento espelhado ou jato de areia?

Desenho e Técnico

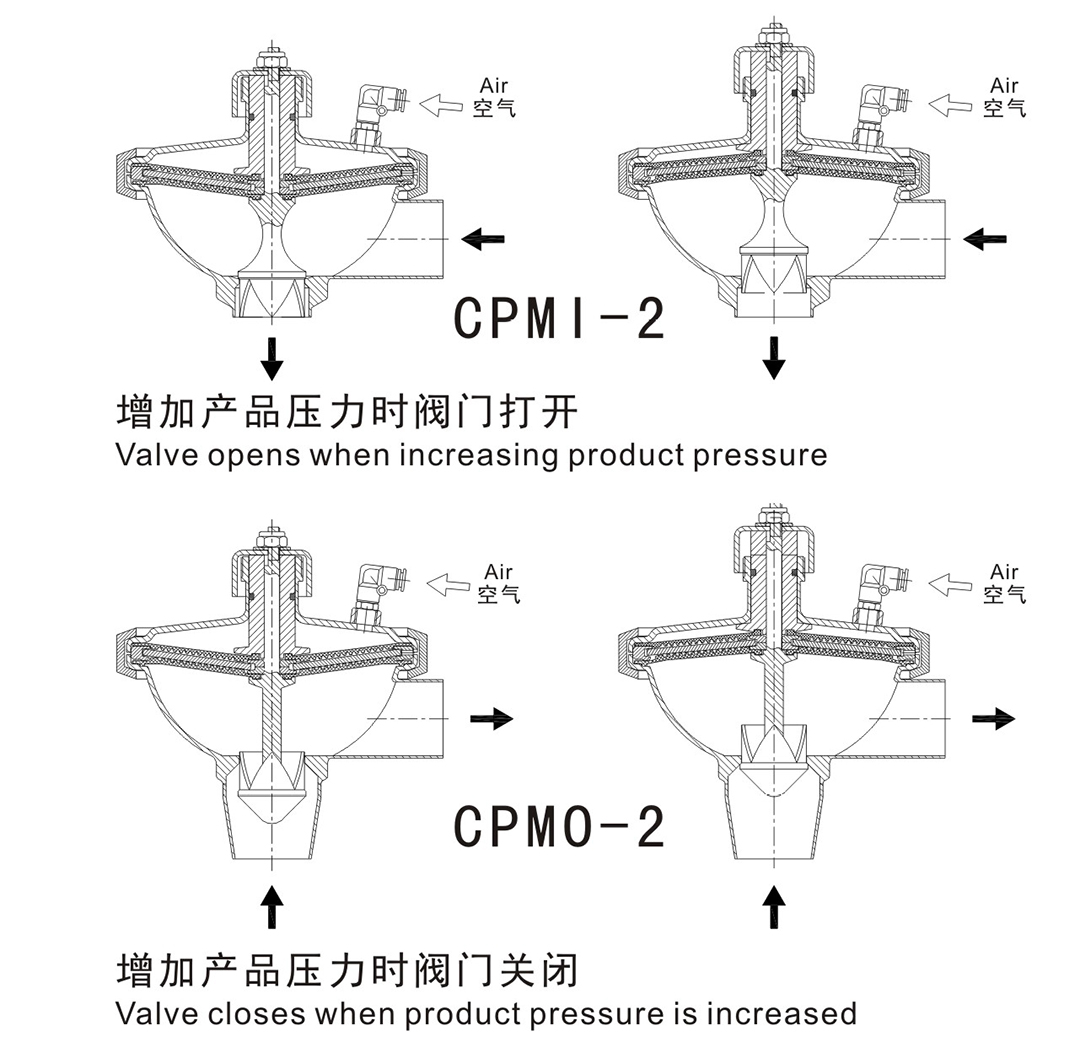

1. 工作原理

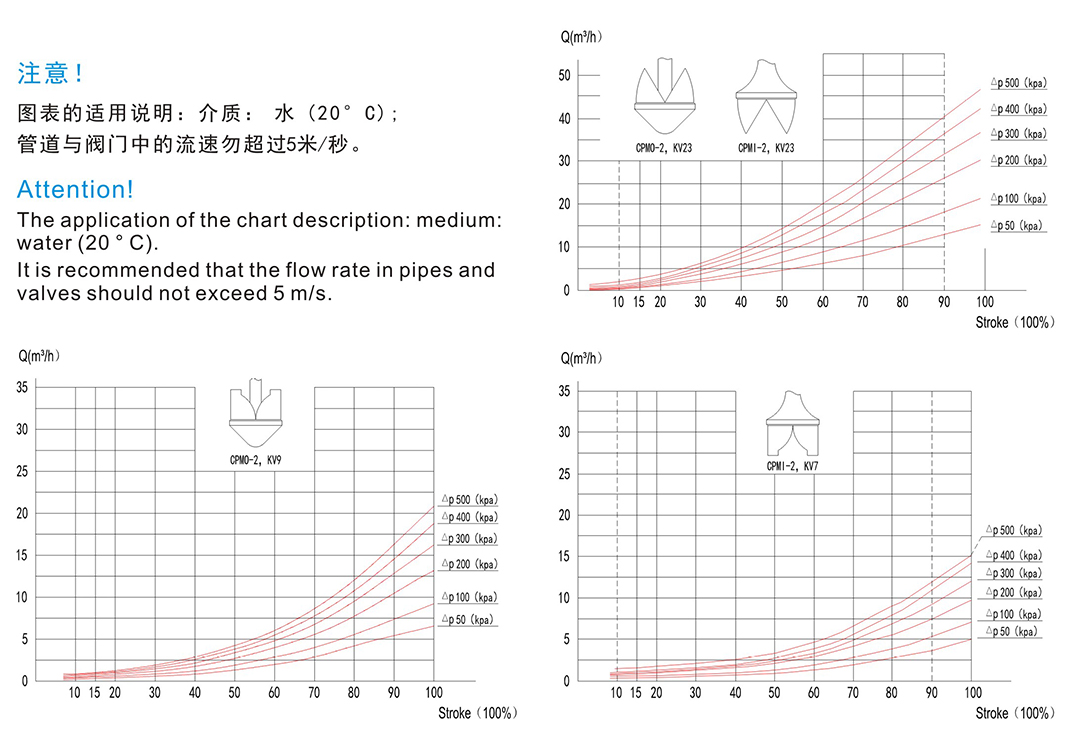

3. 性能曲线

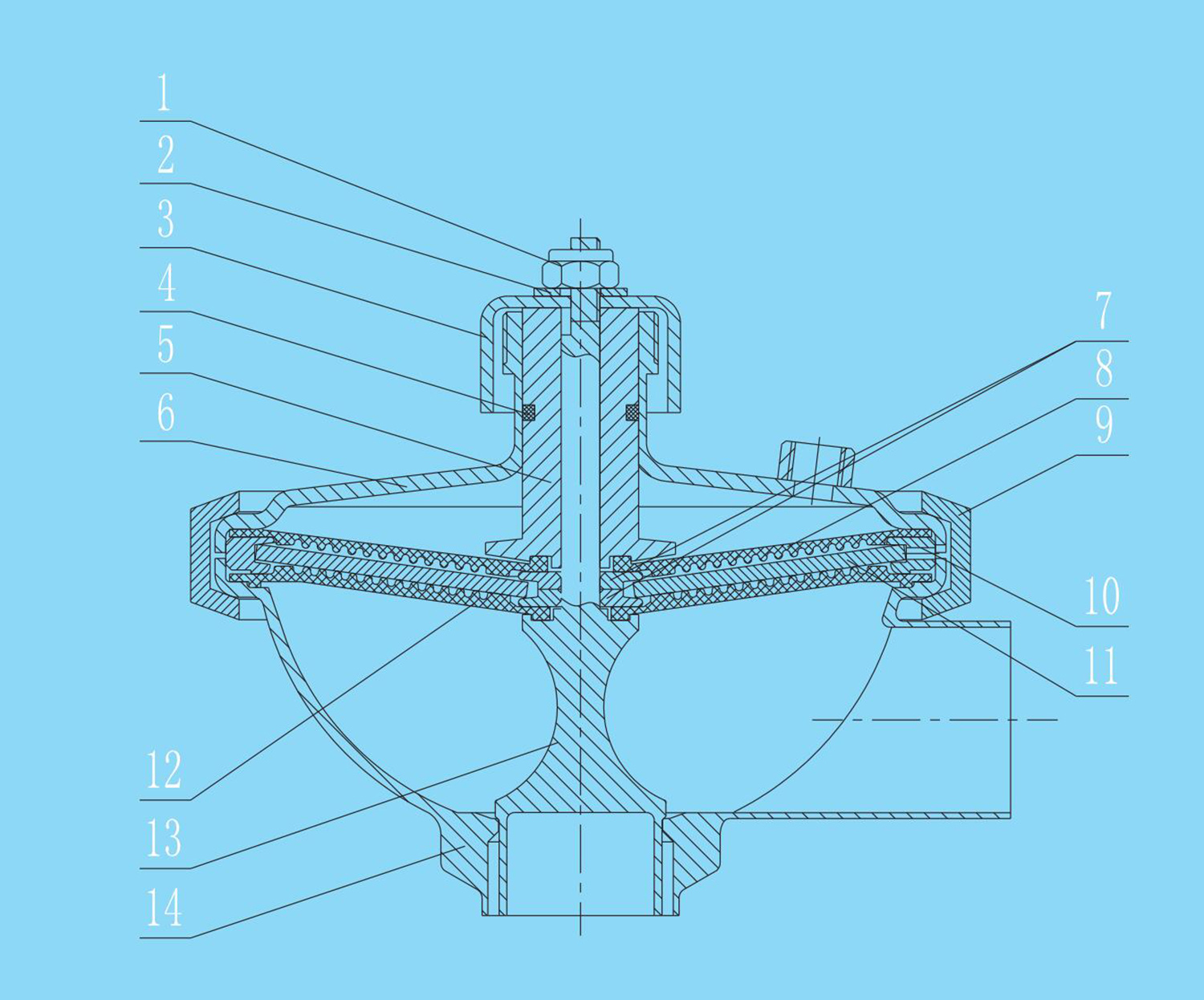

2. 恒压阀结构图


S/N Nome quantidade Unidade Material
1 Porca hexagonal embutida de borracha 1 pc 304
2 Máquina de lavar 1 pc 304
3 Tampa de fixação do núcleo da válvula 1 pc 304
4 Anel-O 1 pc abdômen
5 assento de pistão 1 pc H85
6 Tampa da válvula 1 pc 304
7 Almofadas superior e inferior 2 pc 304
8 Diafragma Superior 1 pc EPDM, Buna
9 braçadeira 1 pc 304
10 Selo de diafragma 1 pc 304
11 placa de pressão triangular 12 pc 304
12 Diafragma Inferior 1 pc EPDM+PTFE
13 Núcleo da válvula 1 pc 304/316L
14 sede da válvula 1 pc 304/316L

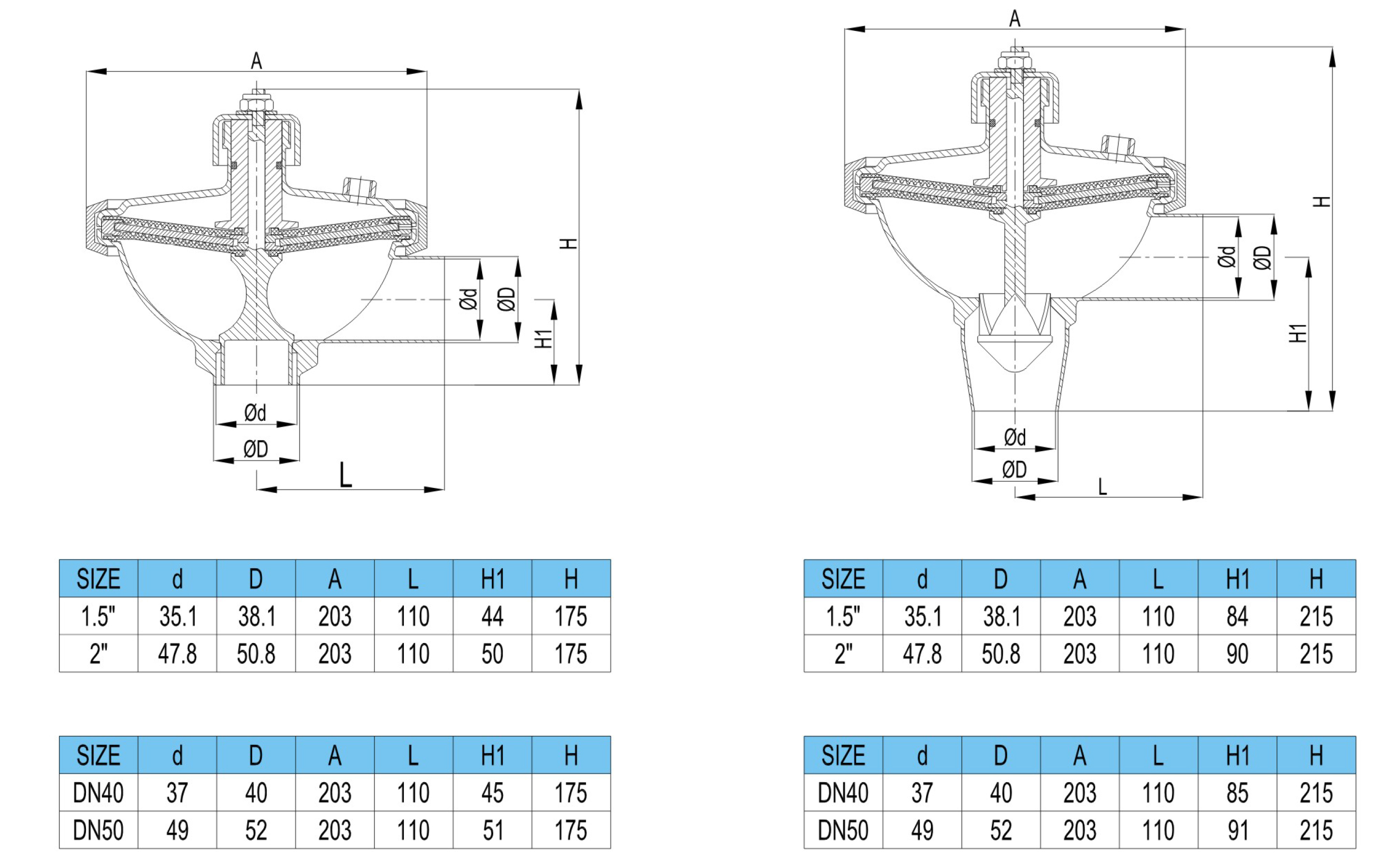

4. 图纸

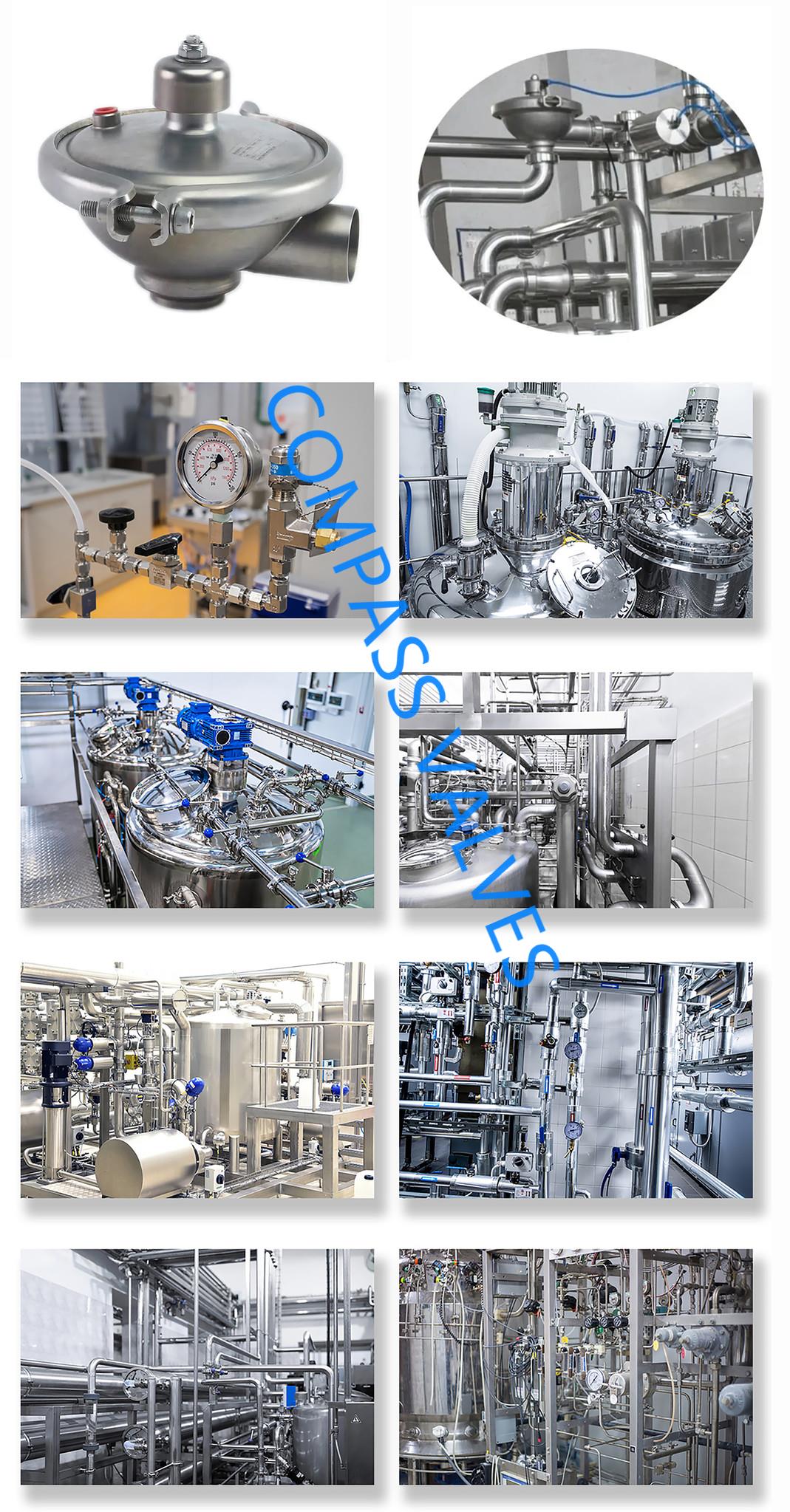

Formulários


  1. Cerveja

  2. Bebida

  3. Laticínio

  4. Comida

  5. Suco de frutas

  6. Farmacia

  7. Biológico


CPM Sanitário (5)
