Os detalhes do produto
| |
Peças de contato do material | SS304/SS316L (1.4301/1.4404) | Fornecido com relatório de inspeção de material |
Material peças sem contato | |
| |
| Modelo 20, Modelo 30, Modelo 11, Modelo 12, Modelo 21A, Modelo 22A, Modelo 21, 22 Modelo, Modelo 31, Modelo 32, Modelo 111, Modelo 112, Modelo 121, Modelo 122, 211 Modelo, Modelo 212, Modelo 221, Modelo 222 |
| Solda de topo, braçadeira tripla, rosca macho, rosca fêmea-macho, união, rosca de solda, flange |
| |
|
Sensor de posição, controlador C-top, controlador C-top (AS-I) |
| Silicone, EPDM, FKM, Buna. Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600 |
| |
Pressão de fornecimento para o atuador aéreo | 5 ~ 8 (72,52psi ~ 116psi) |
Tratamento de superfície externa Tratamentos de superfície interna | RA32 ~ 64UIN (0,8 ~ 1,6UM) RA16 ~ 32UIN (0,4 ~ 0,8UM) |

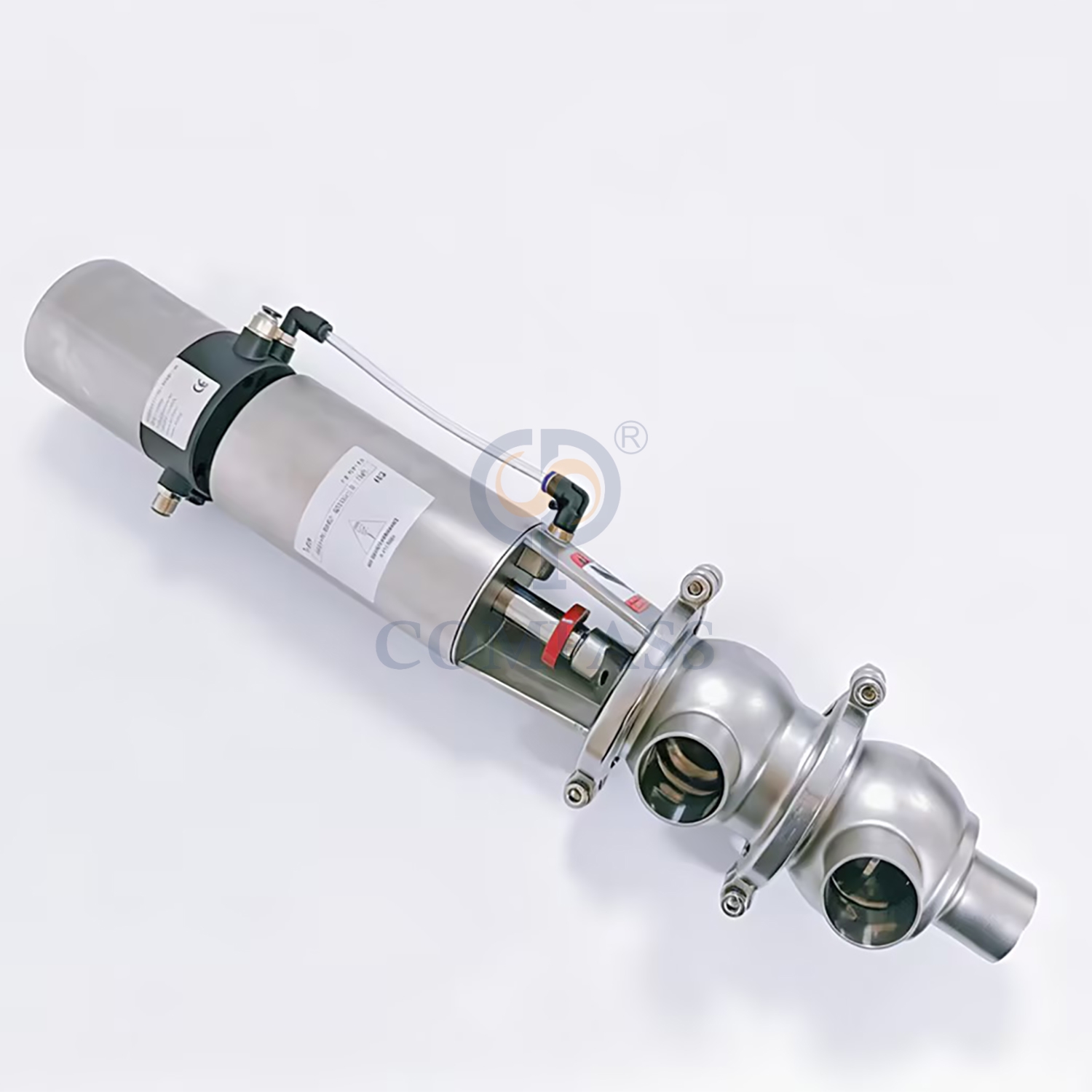

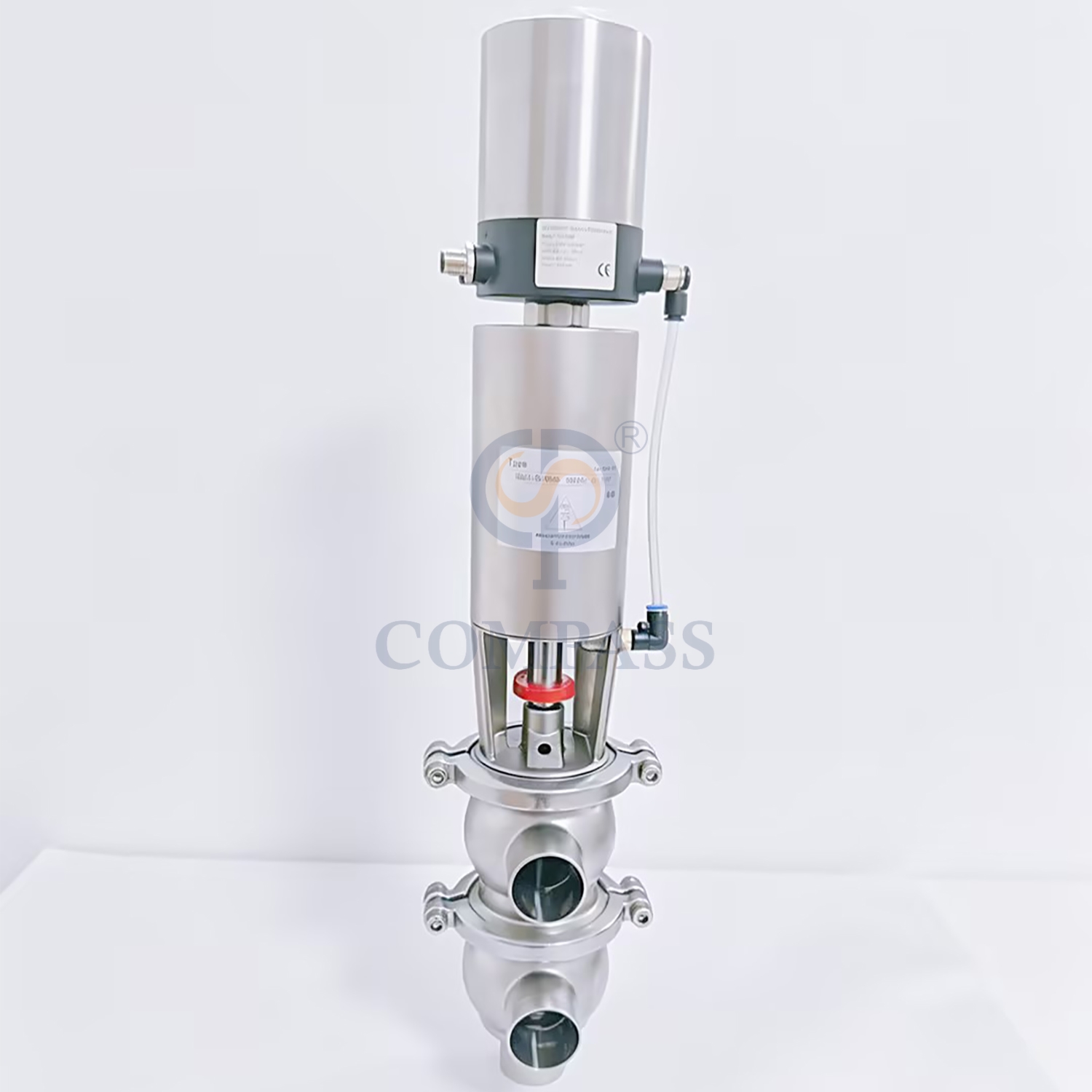

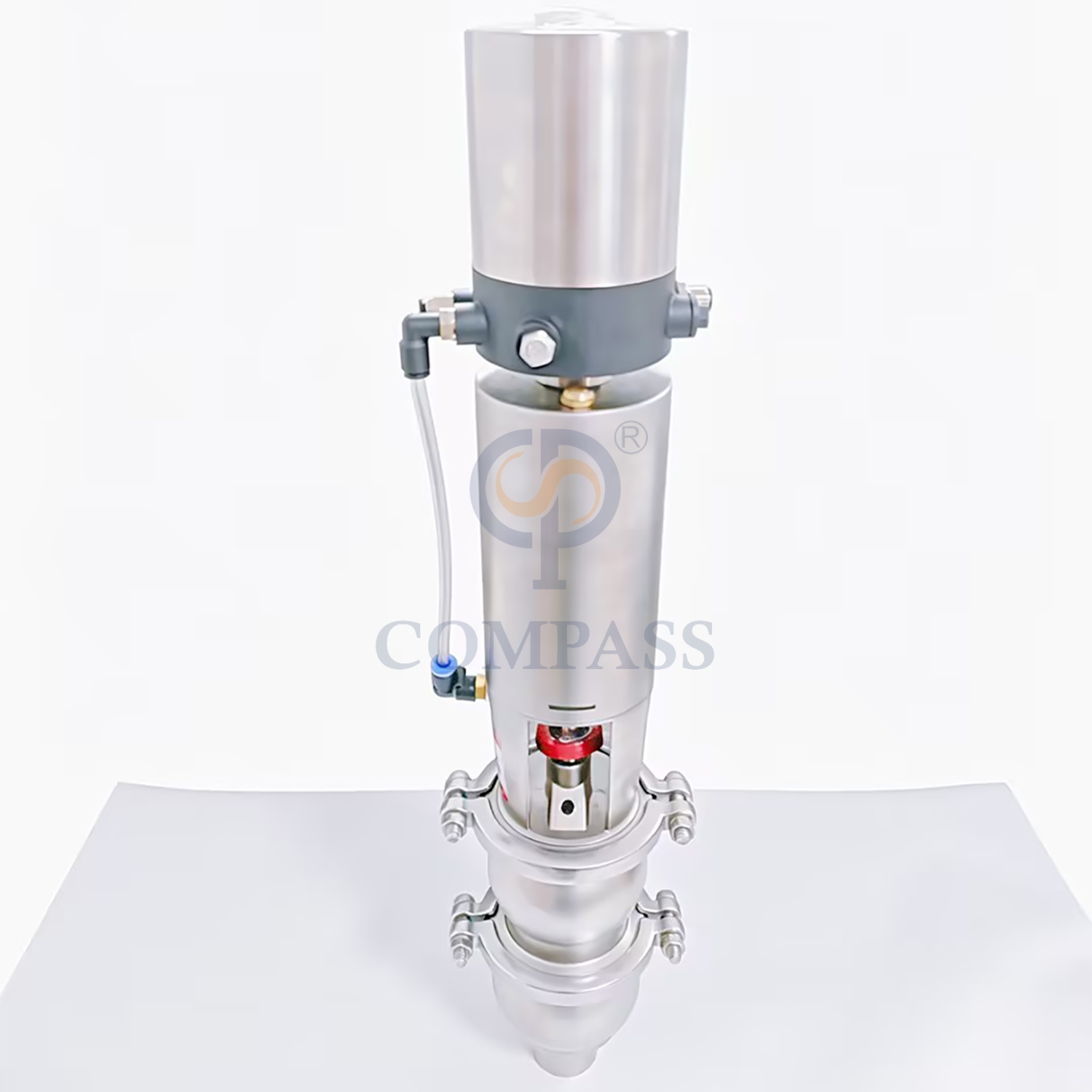

Descrição da mercadoria: Válvula desviadora pneumática de solda de topo tipo LL de aço inoxidável sanitário SS316L DN40 com posicionador de válvula inteligente
Especificações técnicas
Máx. Pressão: 10bar
Min. Pressão: 0,2bar
Faixa de temperatura:
EPDM: -5 ~ 212 ° F (-20 ~ 100 ℃)
Silicone: -31 ~ 248 ° F (-35 ~ 120 ℃)
FKM: 10 ~ 392 ° F (-12,2 ~ 200 ℃)
Opções
1. A junta pode ser de silicone, EPDM, FKM, Buna. Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600
2. A conexão pode ser soldada, Tri-clamp, Rosca Macho, Rosca Fêmea-Macho, União, Rosca de Solda, Flange ou outros mediante solicitação.
3. Operado por energia: Manual, Atuador Pneumático SS, Sensor de Posição, Controlador C-top, Controlador C-top (AS-I)
4. Cabeça pneumática: Normalmente Fechado (NC) - Ar para Abrir, Mola para Fechar, Normalmente Aberto (NÃO) - Ar para Fechar, Mola para Abrir
Recursos de design
1. Vários padrões podem ser fornecidos: SMS, DIN
2. Disponível em tamanhos de 1/2'-4', DN10-DN100
3. As vedações estão em conformidade com FDA 21CFR 177. 2600. 4. O corpo da válvula pode ser personalizado com uma ampla seleção de conexões diferentes.
Requisito de qualidade para ar comprimido usado no atuador
Conexão de ar comprimido: Forneça tubo de ar com conector de ar R1/8'
Tamanho máximo de partícula: 0,01 mm
Conteúdo máximo de óleo: 0,08 ppm
Ponto de orvalho: 10°C ou menos abaixo da temperatura atmosférica
Teor máximo de água: 7,5g/kg
Como solicitar a válvula desviadora?
1. Qual é o padrão para válvulas desviadoras? Como DIN, SMS
2.Qual é o material, como SS304 ou SS316L?
3.Qual é o tamanho disponível, como 1 polegada a 4 polegadas, DN25 a DN100?
4.Qual é a extremidade da conexão, como solda de topo, tri-clamp, rosca macho ou rosca fêmea? 5.Qual é a combinação de corpo, como 20model, 21model, 30model, 22model?
6.Qual é a potência, como atuador manual, pneumático ou cabeçote de controle 24v?
7.Qual é o material de vedação, como EPDM?
