Os detalhes de produtos
Padrão | SMS,DIN,3A |
Peças de contato de materiais | SS304/SS316L(1.4301/1.4404) | Fornecido com relatório de inspeção de material |
Peças materiais sem contato | SS304(1.4301) |

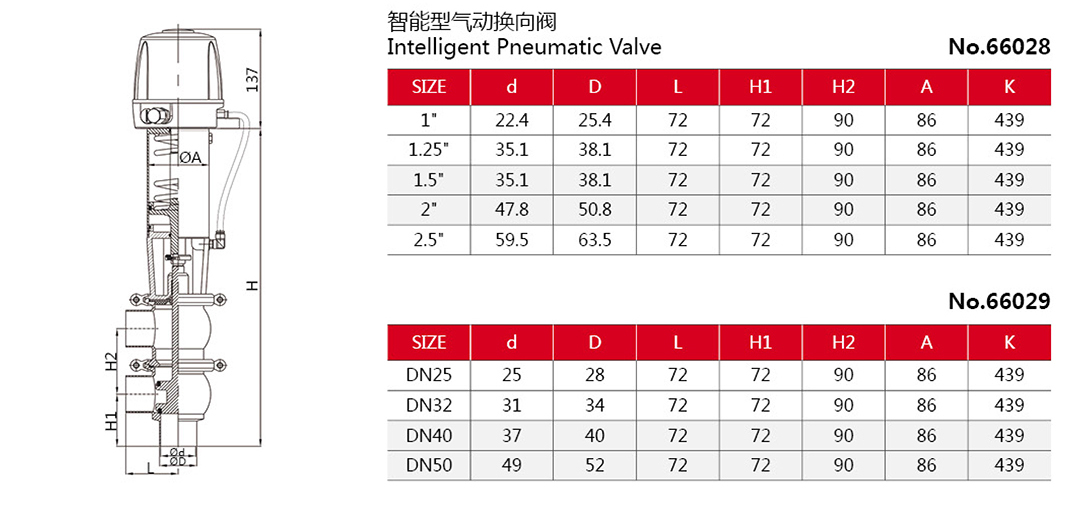

Tamanho | 1/2'-4', DN10-DN100 |

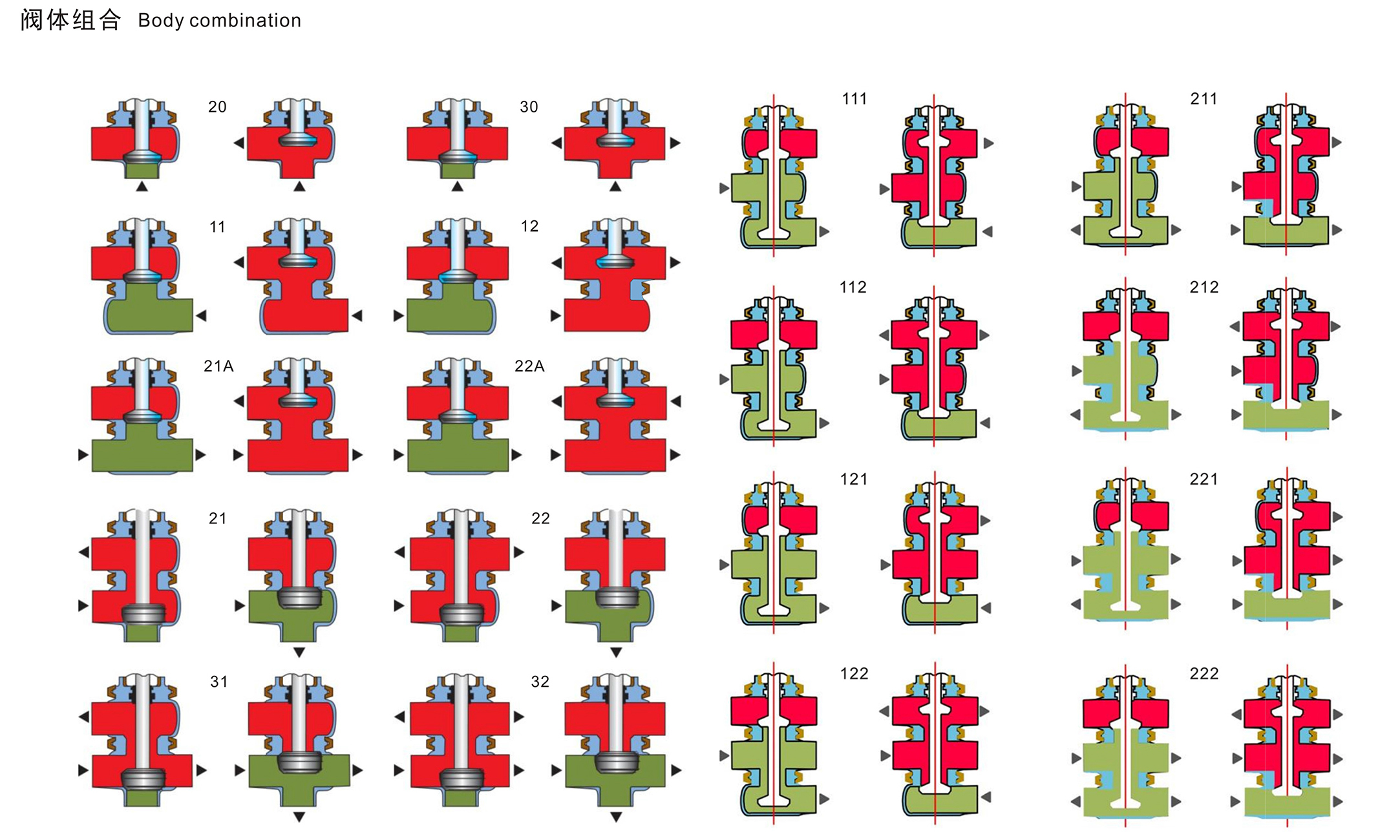

Combinação Corporal | Modelo 20, Modelo 30, Modelo 11, Modelo 12, Modelo 21A, Modelo 22A, Modelo 21, Modelo 22, Modelo 31, Modelo 32 Modelo 111, Modelo 112, Modelo 121, Modelo 122, Modelo 211, Modelo 212, Modelo 221, Modelo 222 |

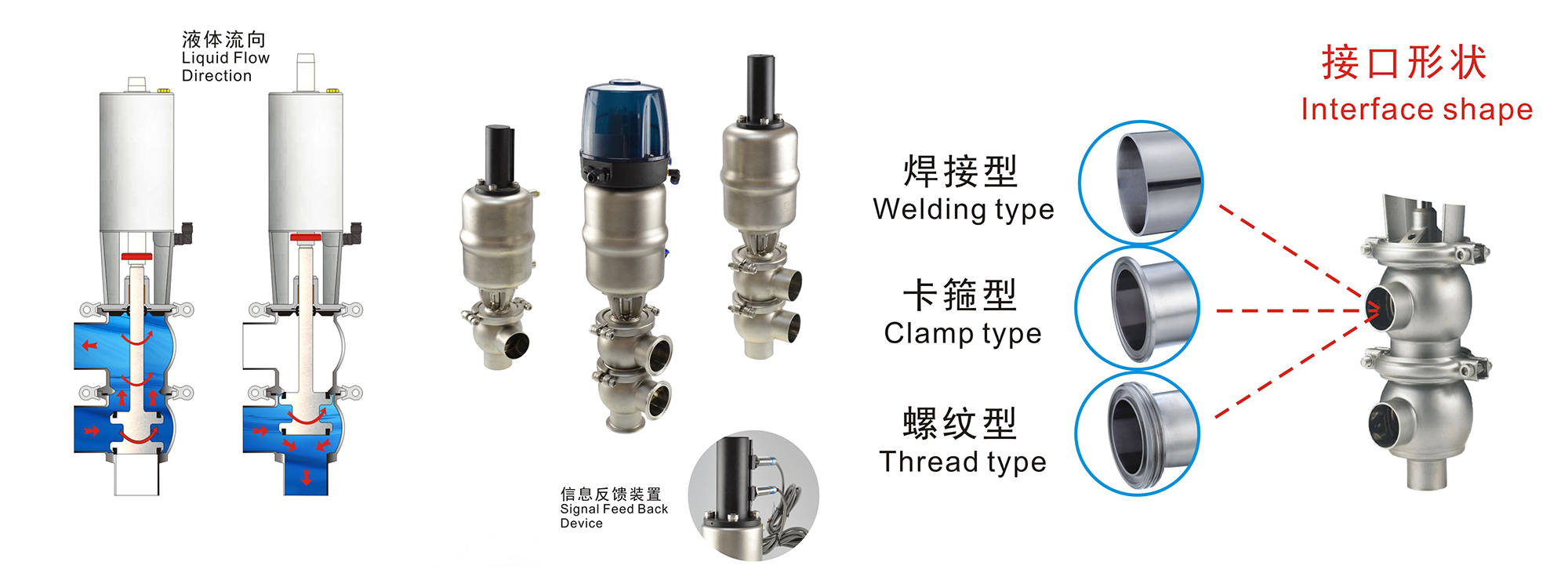

Conexão | Solda de topo, braçadeira tripla, rosca macho, rosca fêmea-macho, união, rosca de solda, flange |
Material de vedação | Silicone, EPDM, FKM, Buna.Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600 |
Opção de energia | Operado manualmente |
| Atuador Pneumático SS |

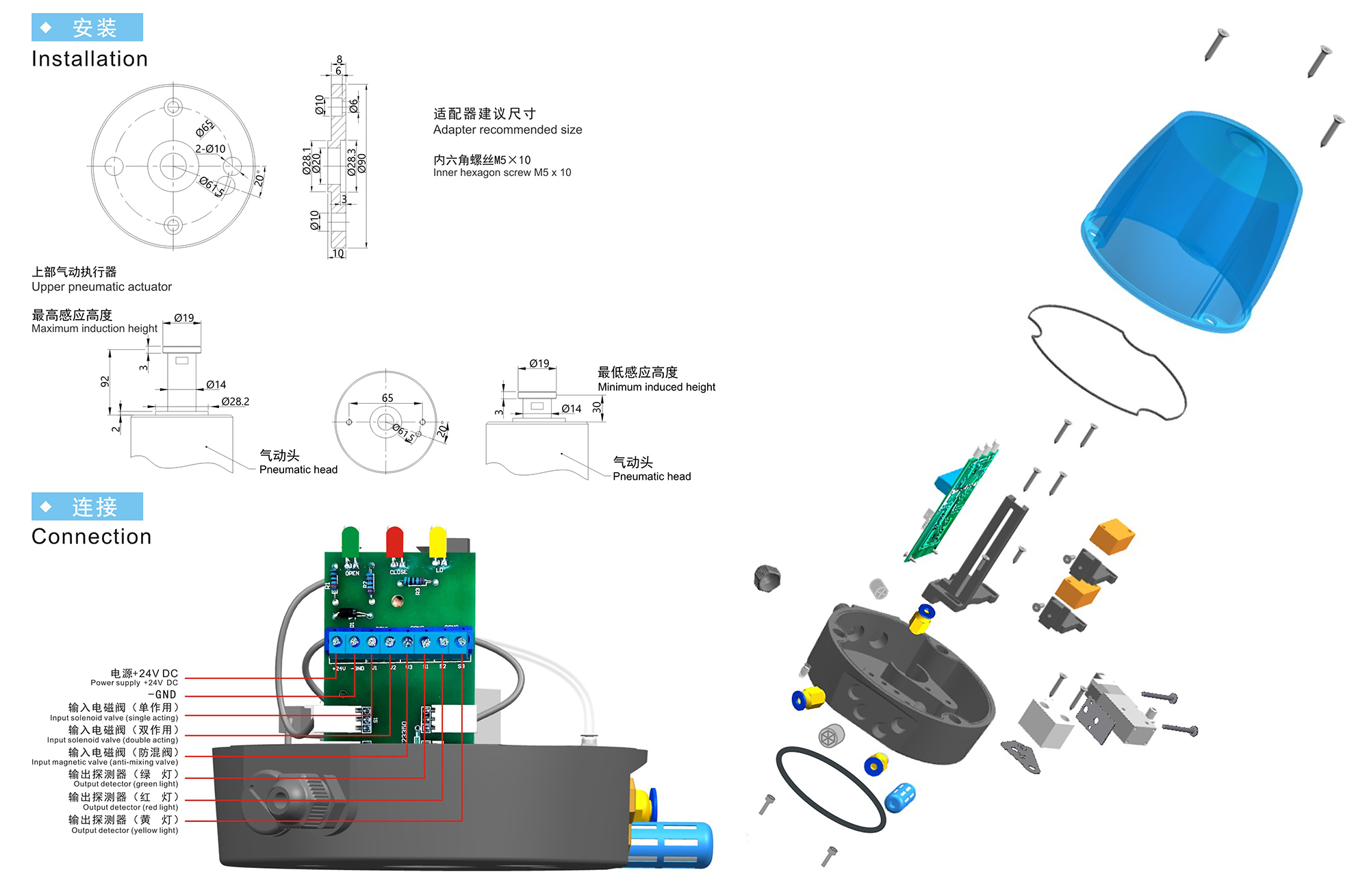

| Sensor de posição, controlador C-top, controlador C-top (AS-I) |
Pressão no trabalho | ≤10bar(145psi) |
Pressão de Fornecimento para Atuador de Ar | 5 ~ 8 (72,52 psi ~ 116 psi) |
Tratamento de superfície externa | Ra32~64uin(0,8~1,6um) |
Tratamento de superfície interna | Ra16~32uin(0,4~0,8um) |
Válvulas de Divisão de Desvio de Fluxo Sanitário pode ser acionado manualmente ou pneumaticamente.A série de Válvulas Sanitárias de Divisão de Fluxo Pneumático faz com que os principais meios atinjam a finalidade de revisão ou parada final, pois pela boa selabilidade e facilidade de limpeza, são amplamente utilizadas em diferentes áreas da indústria sanitária.É amplamente aplicado em muitos campos, como cerveja, bebidas, laticínios, sucos de frutas, farmácias, produtos biológicos, etc.
Válvulas desviadoras pneumáticas sanitárias possuem dois tipos de válvulas, incluindo do tipo corte e reversão.O tipo de corte pode ser feito de dois ou três conectores de tubulação.O tipo reverso pode ser feito de três a cinco conectores de tubulação.A sua variedade satisfez plenamente as exigências do mercado.
Especificações técnicas
Máx.pressão: 10bar
Min.pressão: 0,2 bar
Faixa de temperatura:
EPDM: -5 ~ 212°F (-20 ~ 100°C)
Silicone: -31 ~ 248 °F (-35 ~ 120 ℃)
Fkm: 10 ~ 392°F (-12,2 ~ 200 ℃)
Outros materiais estão disponíveis mediante solicitação
Opções
1.A junta pode ser de silicone, EPDM, FKM, Buna.Todos os materiais de vedação estão em conformidade com FDA21CFR117.2600
2. A conexão pode ser soldada, Tri-clamp, Rosca Macho, Rosca Fêmea-Macho, União, Rosca de Solda, Flange
ou outros mediante solicitação.
4. Operado por energia: Manual, Atuador Pneumático SS, Sensor de Posição, Controlador C-top,
Controlador C-top (AS-I)
5. Cabeça pneumática: Normalmente Fechado (NC) - Ar para Abrir, Mola para Fechar, Normalmente Aberto (NÃO) - Ar para Fechar, Mola para Abrir
Características de design
1. Vários padrões podem ser fornecidos: SMS, DIN, 3A
2.Disponível em tamanhos de 1/2'-4', DN10-DN100
3.Os selos estão em conformidade com FDA 21CFR 177.2600.
4.O corpo da válvula pode ser personalizado com uma ampla seleção de conexões diferentes.
Vantagens
1.As válvulas desviadoras sanitárias têm mais segurança, limpeza, durabilidade e estética.
2.Com suporte aberto, o corpo do atuador foi dissociado, você pode verificar a vedação do eixo diretamente.O projeto faz com que a transmissão e o produto sejam parcialmente separados para evitar a transferência de calor do corpo para o atuador.
3.A condição 'NÃO' e 'NC' pode ser alterada instantaneamente.
4.O corpo esférico tem fluidez e propriedades de limpeza ideais.Enquanto isso, o tratamento do material é mais moderado.
5. O design padrão da válvula faz com que a combinação de acoplamento tenha um alto grau de atividade espiritual e diversidade.
6. A parada de metal garante maior vida útil da vedação.
7. Operações de montagem e manutenção rápidas e convenientes.
Requisito de qualidade para ar comprimido usado no atuador
Conexão de ar comprimido: Forneça tubo de ar com conector de ar R1/8'
Tamanho máximo de partícula: 0,01 mm
Conteúdo máximo de óleo: 0,08 ppm
Ponto de orvalho: 10°C ou inferior abaixo da temperatura atmosférica
Teor máximo de água: 7,5g/kg
Como pedir ?
1.Qual é o material, como SS304 ou SS316L?
2. Qual é o tamanho disponível, como 1 polegada a 4 polegadas, DN25 a DN100?
3.Qual é a extremidade da conexão, como solda de topo, tri-clamp, rosca macho ou rosca fêmea?
4.Qual é a combinação corporal, como 20model, 21model, 30model, 22model?
5.Qual é a potência, como atuador manual, pneumático ou cabeçote de controle 24v?
