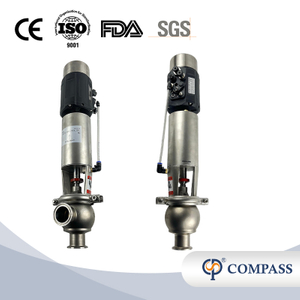

Válvula de microcontrole de fluxo de aço inoxidável higiênico

Aplicação:Esta válvula tem dois estilos: válvula de controle elétrico-pneumática e válvula de controle manual, usada no sistema de controle automático para controlar a pressão, capacidade, temperatura e nível do tanque.

Modelo:
Dn25,Dn40,Dn50,Dn65,Dn80,Dn100,Dn125
Marca do Produto:
XUSHENG
Código Do Produto:
D10000010001

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Descrição do produto

Folha técnica:

Diâmetro nominal	DN25-DN125,1'-5'
Conexão	Soldagem, Fixação, Rosqueamento, de acordo com a Conexão do Pipeline
Pressão nominal	PN≤1,0Mpa
Vedações de plugue de válvula	Metal ou Vedação Suave
Características	Porcentagem Igual ou Linear
Taxa de medição	Max.DN50-DN65 e acima de 30:1
Faixa de temperatura	-10~150 graus Celsius

Referência de seleção Dados:

Tamanho DIN	SMS/3A	Vazão Kvs m³/h	A área do atuador cm²	Distância efetiva mm	a faixa de trabalho de pneumático (NC)
					5 bar	10 bar
DN15	1/2'	1.6	120	7.5	1,7~2,1
		2.5			1,7~2,1
DN20	3/4'	4			1,7~2,1
DN25	1'	6.3	240	15	0,3~1,1	0,9~3,3
		10			0,3~1,1	0,9~3,3
DN40	1,5'	10	240	15	0,6~2,2	0,9~3,3
		16			0,6~2,2	0,9~3,3
		25			0,6~2,2	0,9~3,3
DN50	2'	16	240	15	0,6~2,2	0,9~3,3
		25			0,6~2,2	0,9~3,3
		35	350		1,4~2,3	2,1~3,3
DN65	2,5'	25	350	15	1,4~2,3	2,1~3,3
		35			1,4~2,3	2,1~3,3
		60			1,4~2,3	2,1~3,3
DN80	3'	35	350	15	1,4~2,3	2,1~3,3
		60			1,4~2,3	2,1~3,3
		80			1,4~2,3	2,1~3,3
DN100	4'	60	350	15	1,4~2,3	2,1~3,3
		100			1,4~2,3	2,1~3,3

O requisito de qualidade para ar comprimido usado no atuador

Conexão de Ar Comprimido	Tubulação de ar com conexão de ar R1/8'(BSP)
Pressão mínima de trabalho	0,4Mpa
Pressão Máx. de Fornecimento de Ar	0,6Mpa
Tamanho máx. do pellet	0,01 MM
Teor máx. de óleo	0,08PPM
Ponto de condensação da água	10ºC abaixo da temperatura do ar ou inferior
Máx.Água Contente	7,5g/g
