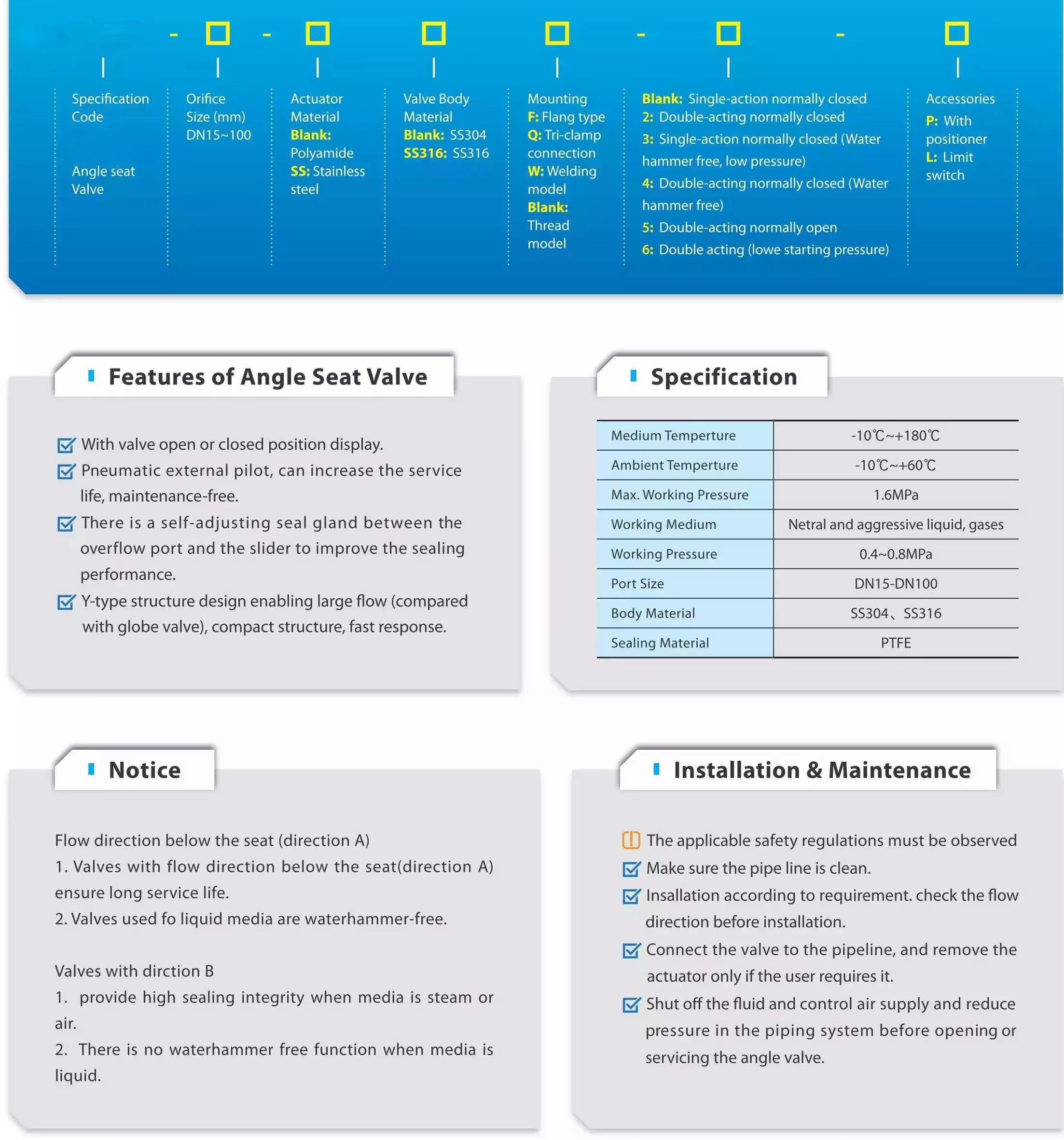

Especificação
Padrão | SMS, DIN |
Peças de contato do material | SS304(1.4301)-CF8 ，SS316(1.4401)-CF8M | Fornecido com relatório de inspeção de material |
Material peças sem contato | SS304(1.4301)-CF8 |
Tamanho | DN10-DN80 |
Tamanho do atuador | 27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm |
Conexão | Solda de topo, braçadeira tripla, rosca fêmea (BSP.BSPT, NPT), flange |
Material de vedação | PTFE, o material em conformidade com FDA21CFR117.2600 |
Cilindro | Dupla ação, única ação |
Opção de unidade | Manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I) |
Fluido máx. Pressão | 1,6 bar (232 psi) |
Pressão de controle | 0,3-0,8bar (43,5-116psi) |
Temperatura do fluido | 14 ~ 428°F (-10ºC~+220 ºC) |
Temperatura ambiente | 14 ~ 176°F (-10ºC~+80ºC) |
Tratamento de superfície | Jateamento de areia, polimento, eletrólise |
Tipo de controle | Normalmente fechado, normalmente aberto |
Fluido de controle: | Gás neutro, Ar |
Fluido Aplicável | Água, álcool, óleo, corante, vapor, gás neutro ou líquido, solvente orgânico, ácido e soda cáustica |

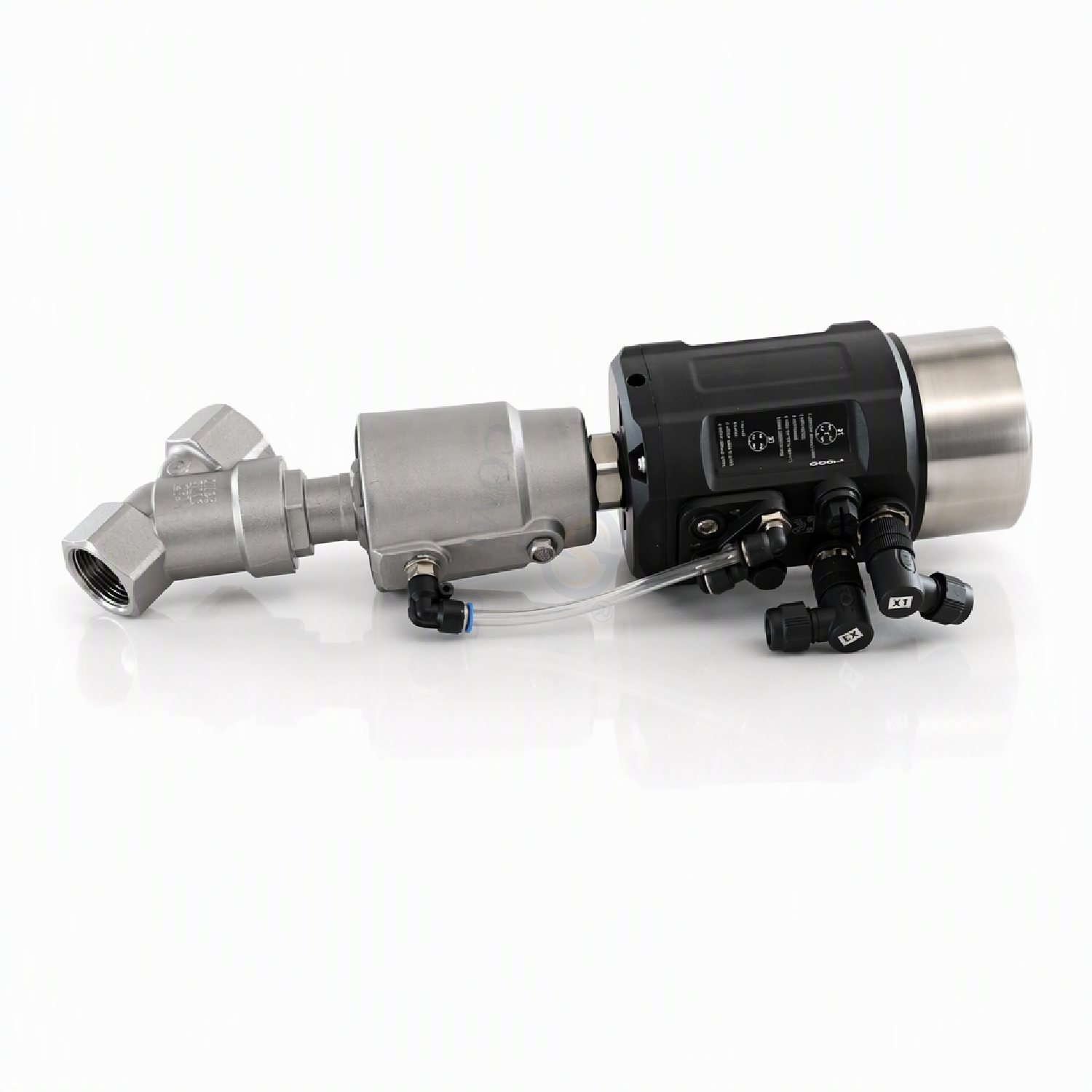

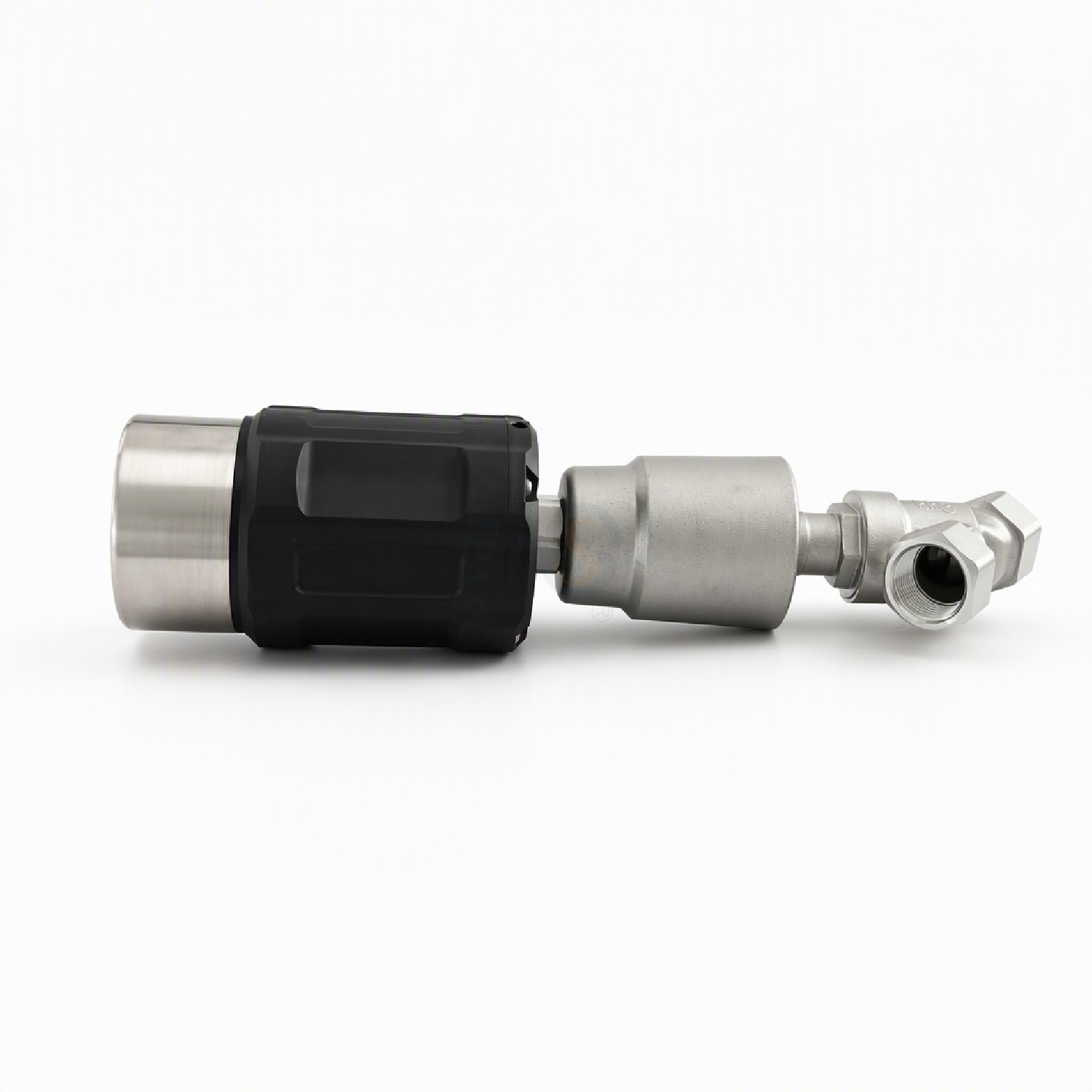

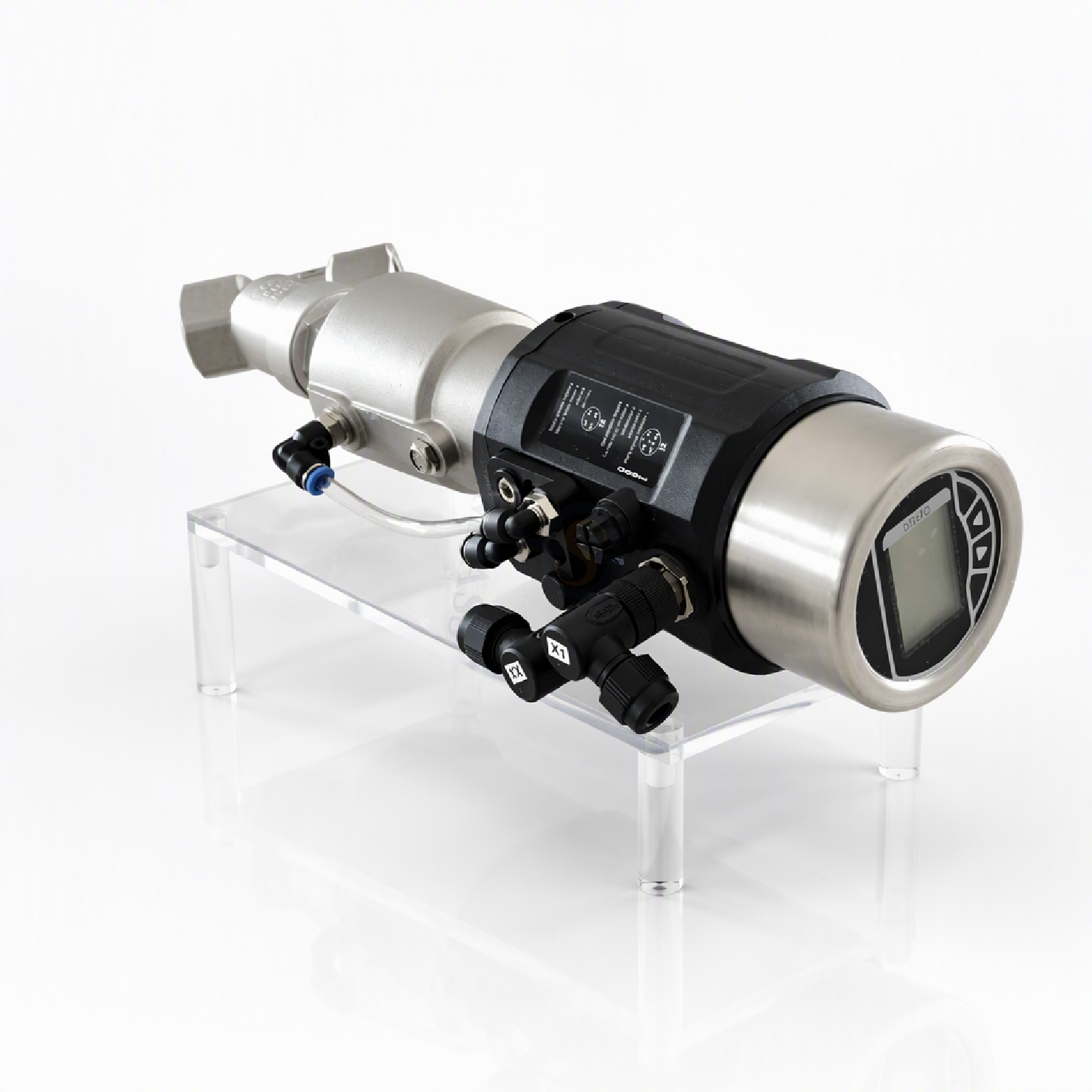

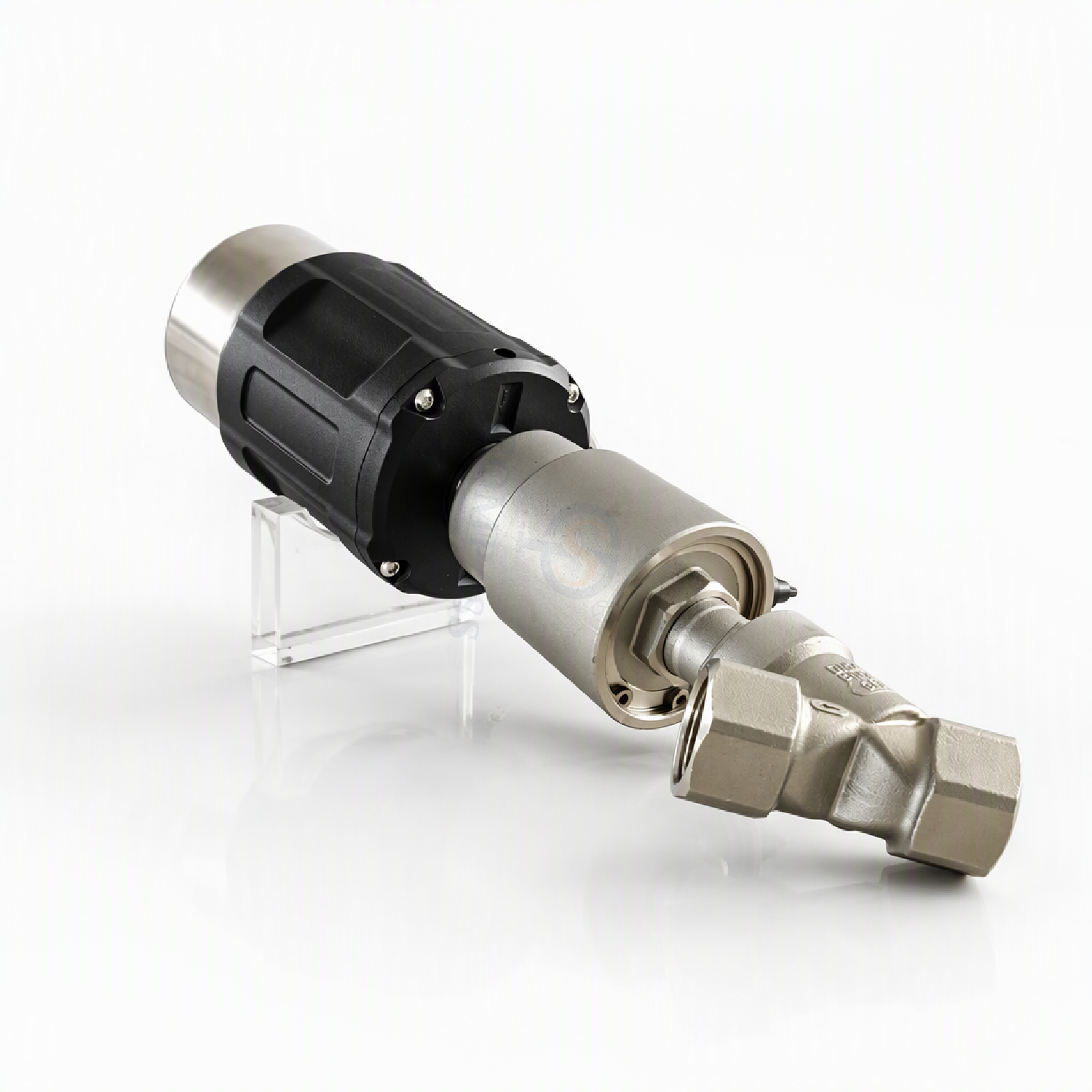

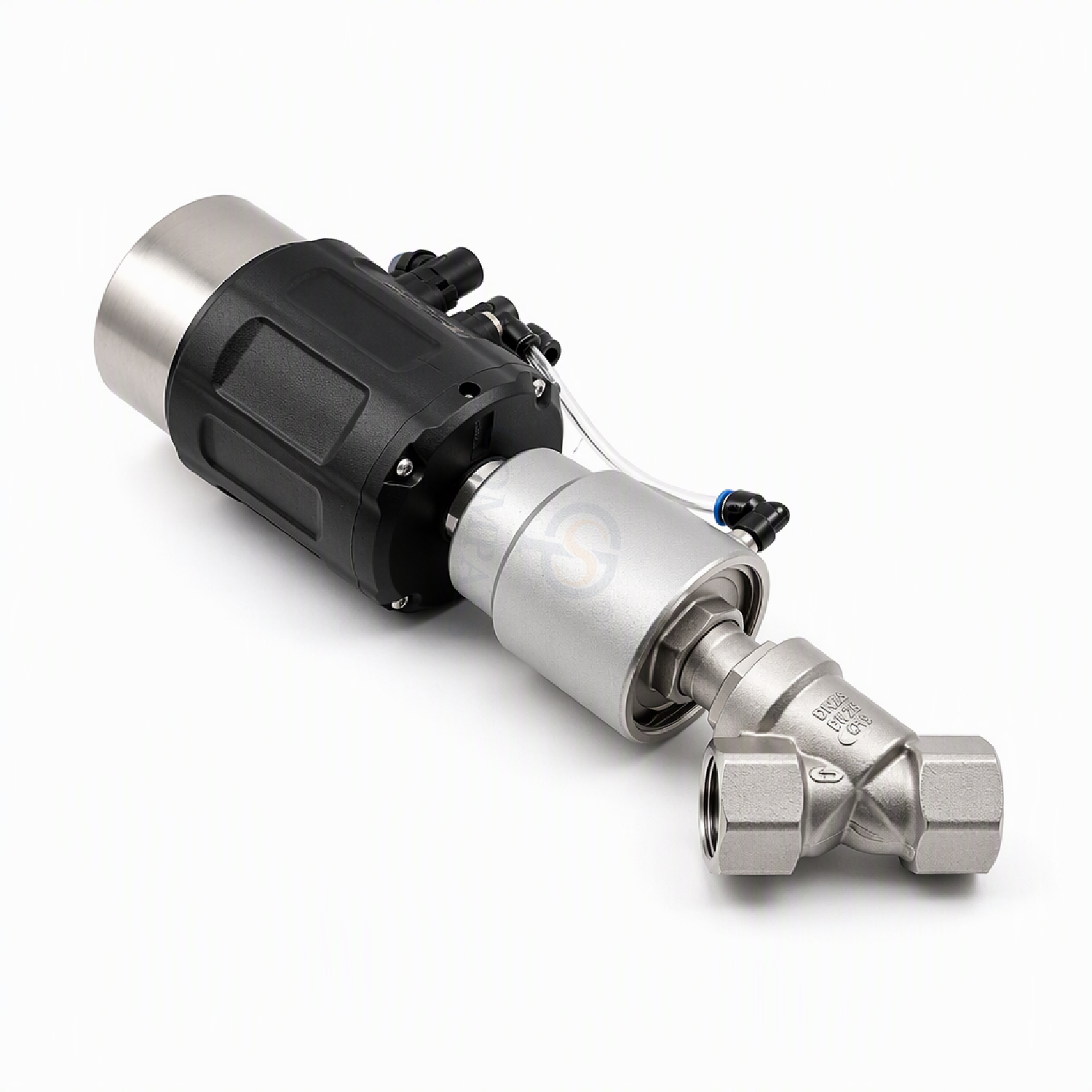

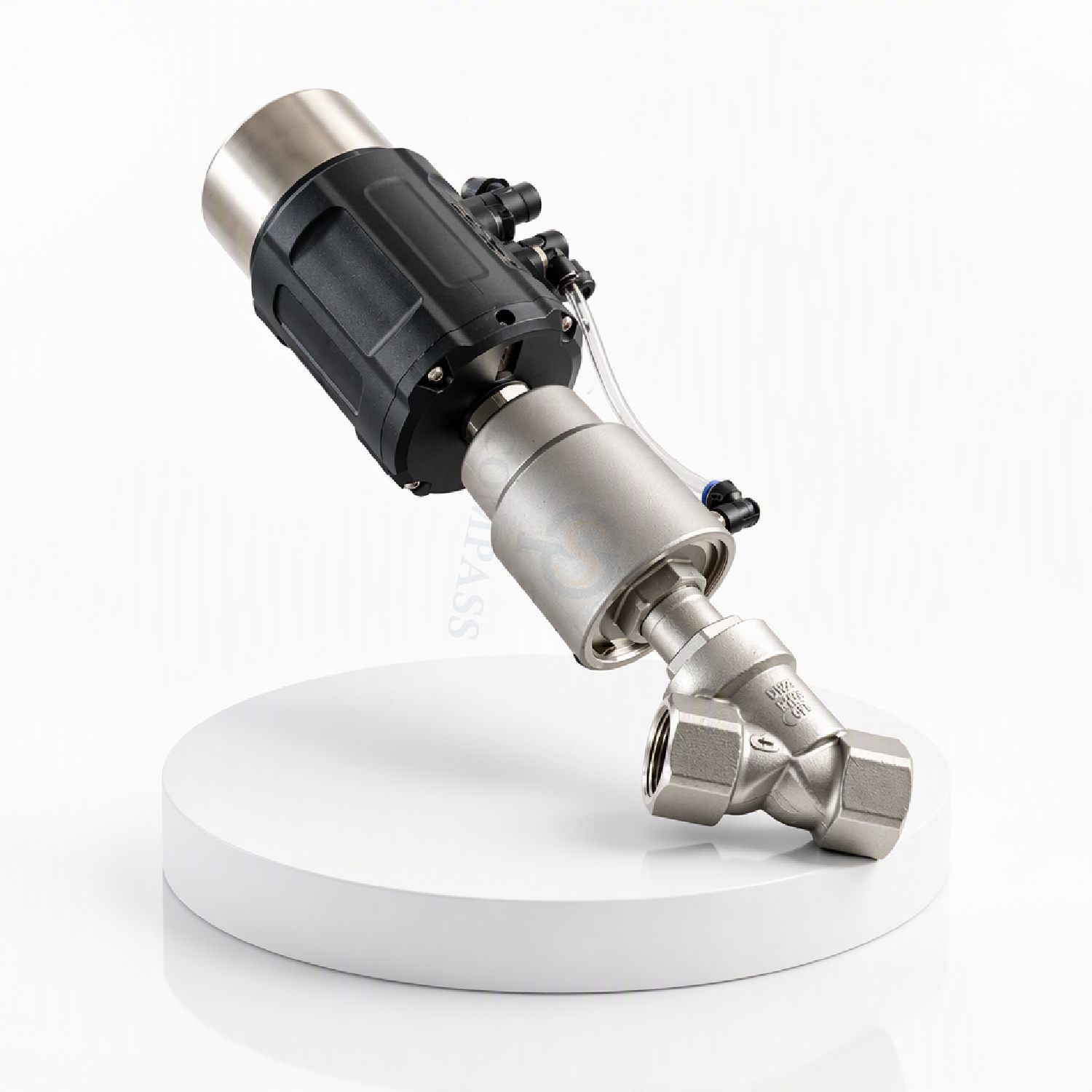

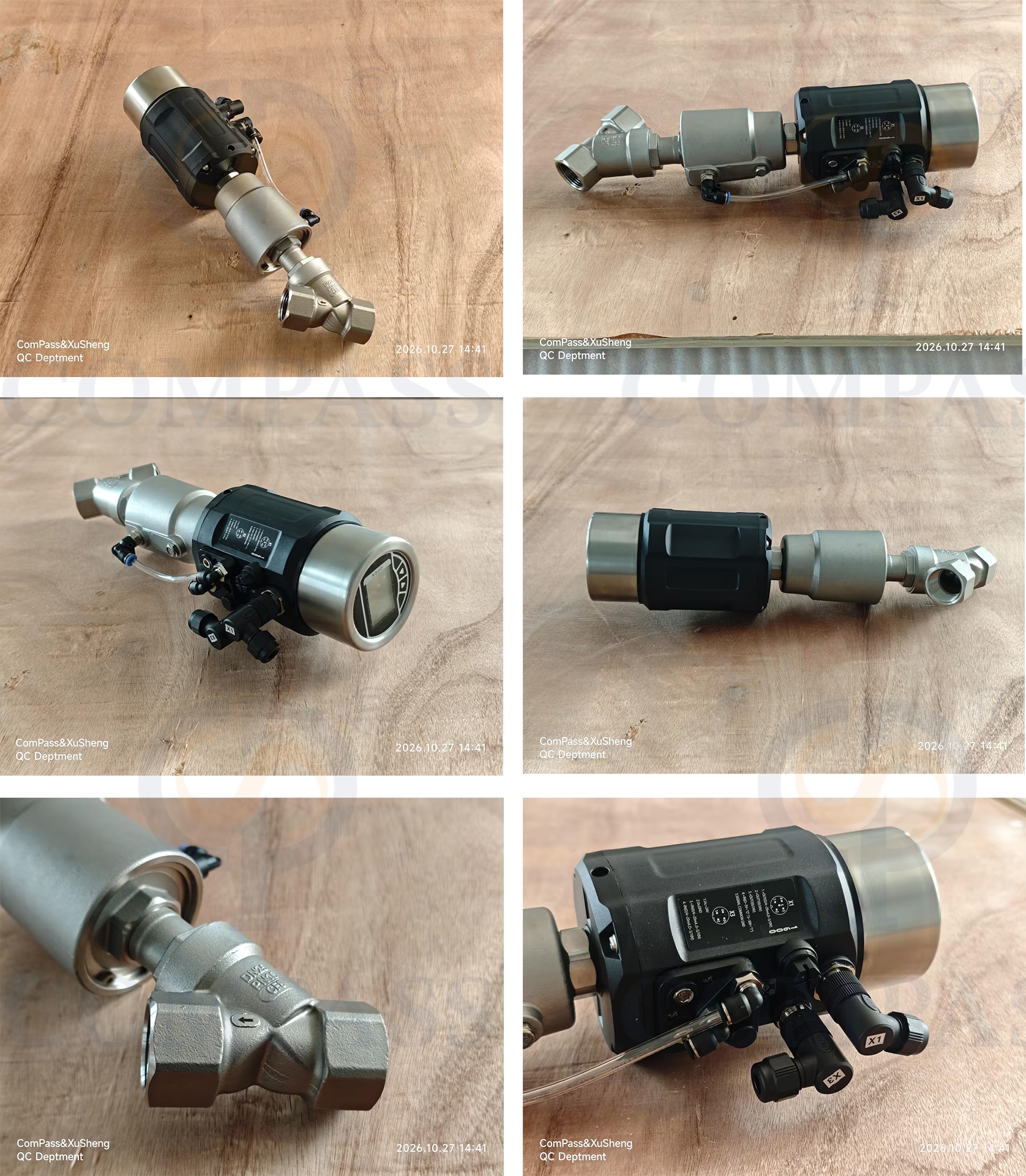

Resumo dos destaques
Operação Pneumática: Pneumática normalmente fechada para fluxo de água
Detalhes de conexão: rosca NPT fêmea DN25 de 1 polegada
Pressão e temperatura: PN16, máximo 100°C para meio aquático
Material e vedação: Corpo em SS304 equipado com junta de PTFE
Configuração de controle: cabeça de controle 4-20mA para regulação
Princípio de funcionamento
Em condições de não funcionamento, devido à força da mola, a válvula geralmente está fechada (aberta). Quando o pistão do atuador é comprimido pelo gás, a válvula abre (fecha). A forma de dupla ação depende de gás comprimido para controlar o interruptor da válvula
Simples ação (a cabeça pneumática geralmente é um furo); princípio de funcionamento: para alcançar a função de abrir e fechar de acordo com a reinicialização da mola, normalmente ela se divide em abrir e fechar.
Dupla ação (a cabeça pneumática geralmente tem dois furos); princípio de funcionamento: dê ar ao interruptor de controle. (pode escolher função dupla e retorno por mola, controlar precisamente de acordo com a necessidade do cliente.)

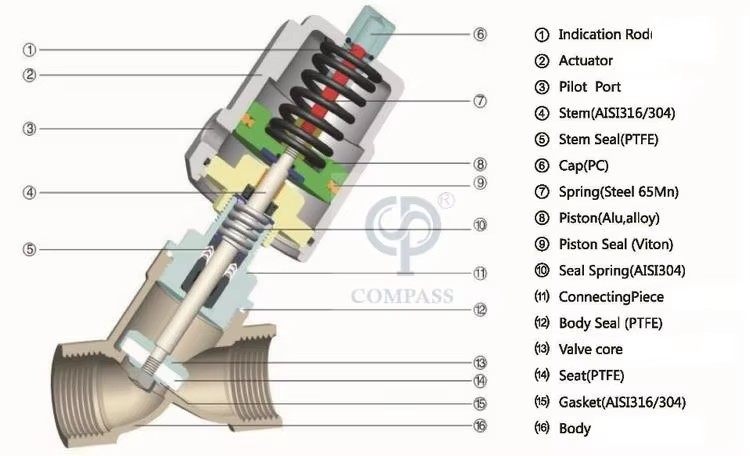

Material
Material do corpo da válvula: Aço inoxidável
Material de vedação: PTFE
Carcaça executiva: Poliamida, Aço Inoxidável
Opções
1. Os materiais disponíveis são SS316 (1.4401) CF8M e SS304 (1.4301) CF8
2. Os tamanhos disponíveis são de DN10 a DN80
3. A conexão pode ser soldada, Tri-clamp, Rosca Fêmea (BSP.BSPT, NPT), Flange
4. O tamanho do atuador tem 27 mm, 32 mm, 40 mm, 50 mm, 63 mm, 90 mm, 80 mm, 100 mm, 125 mm
5. O cilindro inclui dupla ação e ação única
6. A opção de acionamento pode ser manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I)
7. O tipo de controle normalmente fechado, normalmente aberto
Especificações técnicas
Fluido máx. Pressão: 1,6bar (232psi)
Pressão de controle: 0,3-0,8bar (43,5-116psi)
Faixa de temperatura
Temperatura do fluido: 14 ~ 428°F (-10ºC~+220 ºC)
Temperatura ambiente: 14 ~ 176°F (-10ºC~+80ºC)
Como solicitar válvula pneumática de assento angular?
1. Qual material? Como SS304 ou SS316L.
2. Qual é o tamanho? Como DN10 a DN80.
3. Qual conexão termina? Como solda de topo, braçadeira tripla, rosca fêmea (BSP.BSPT, NPT), flange.
4. Qual é o requisito de pressão? Como PN16, PN25, PN40.
5. O que é dirigir? Como manual, pneumático, C-top, C-top com feedback.
