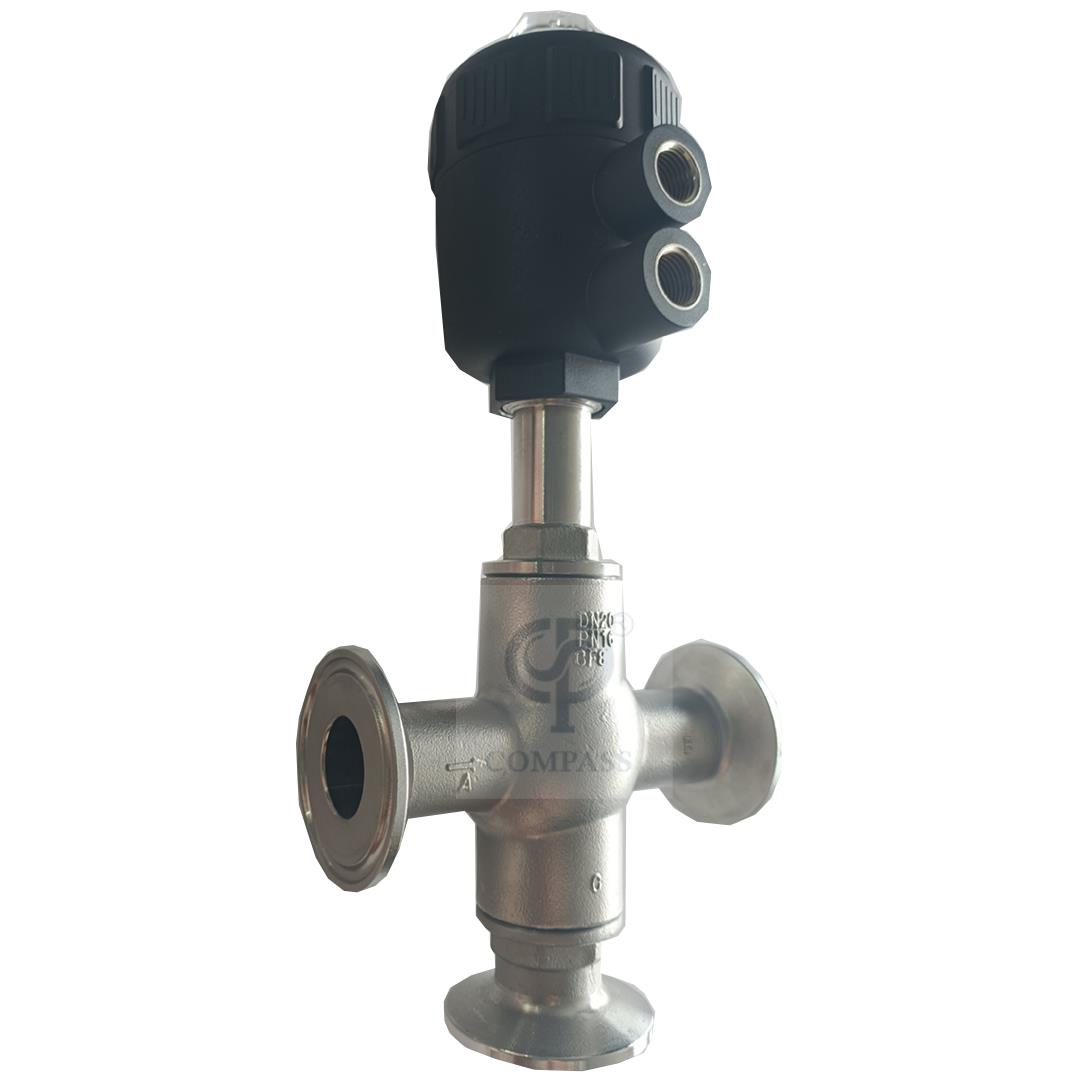

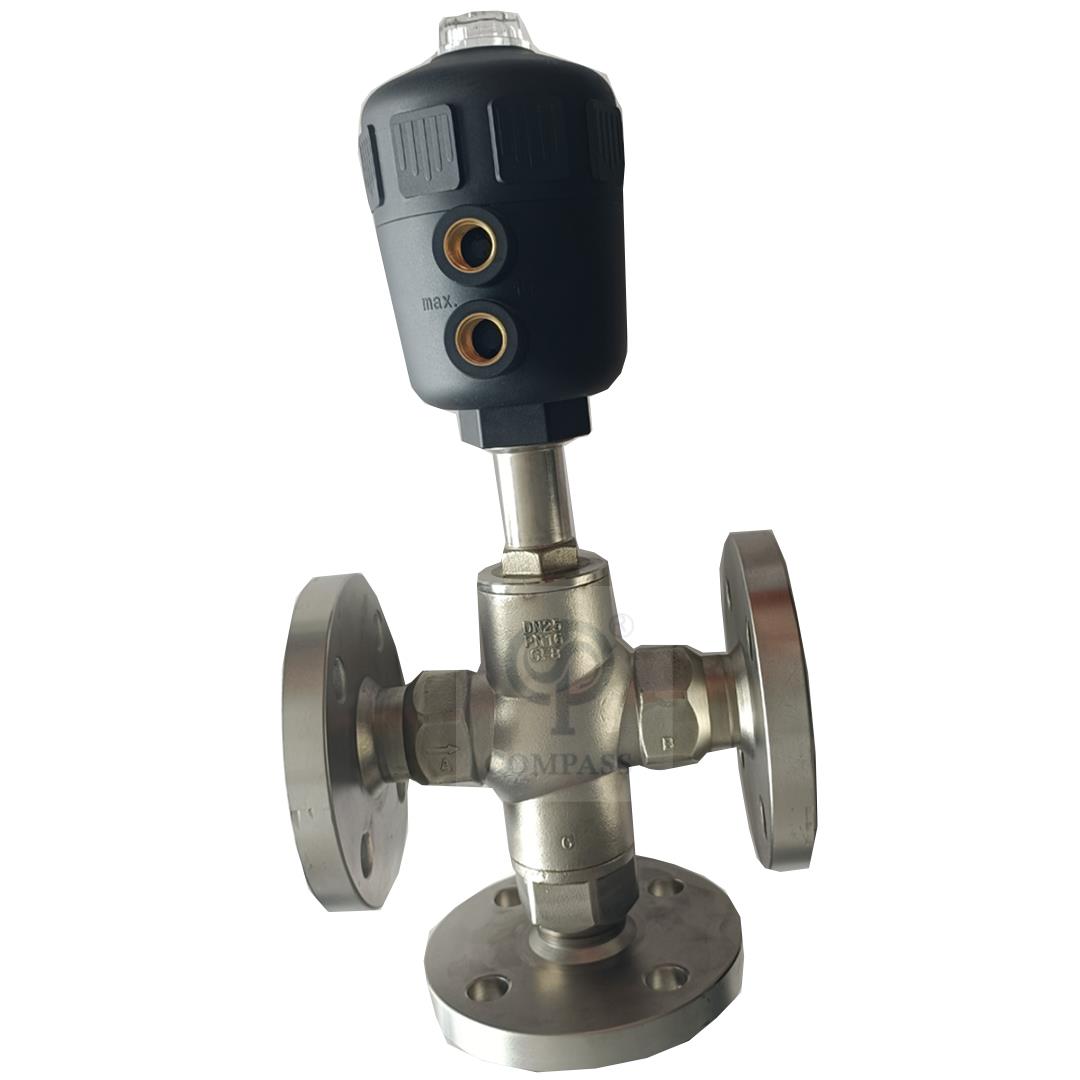

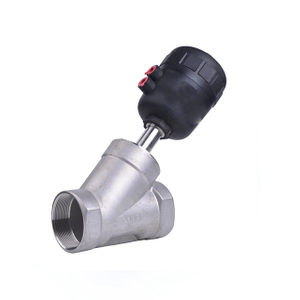

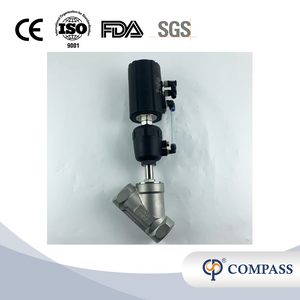

A válvula de assento angular pneumática pode economizar espaço mantendo a taxa de fluxo.Ele usa um atuador pneumático de simples ação com proteção de segurança de mola para operar a válvula de assento do ângulo de guia.Ao usá-lo, ele deve escolher ser normalmente aberto ou normalmente fechado.É amplamente utilizado em fluido de controle da indústria de automação, indústria de laticínios de alimentos, água doméstica, meio de fluido de encanamento comum e assim por diante
As válvulas pneumáticas de assento angular são amplamente utilizadas para partidas curtas e frequentes, com características de resposta sensível e ação precisa.Quando usado em conjunto com válvulas eletromagnéticas, o controle pneumático pode controlar com precisão o fluxo de gás e líquido.Ele pode atingir requisitos precisos de controle de temperatura e gotejamento de líquidos.O gabinete de esterilização por calor úmido deve usar válvulas de assento de canto para controlar a quantidade de vapor e controlar com precisão a temperatura.

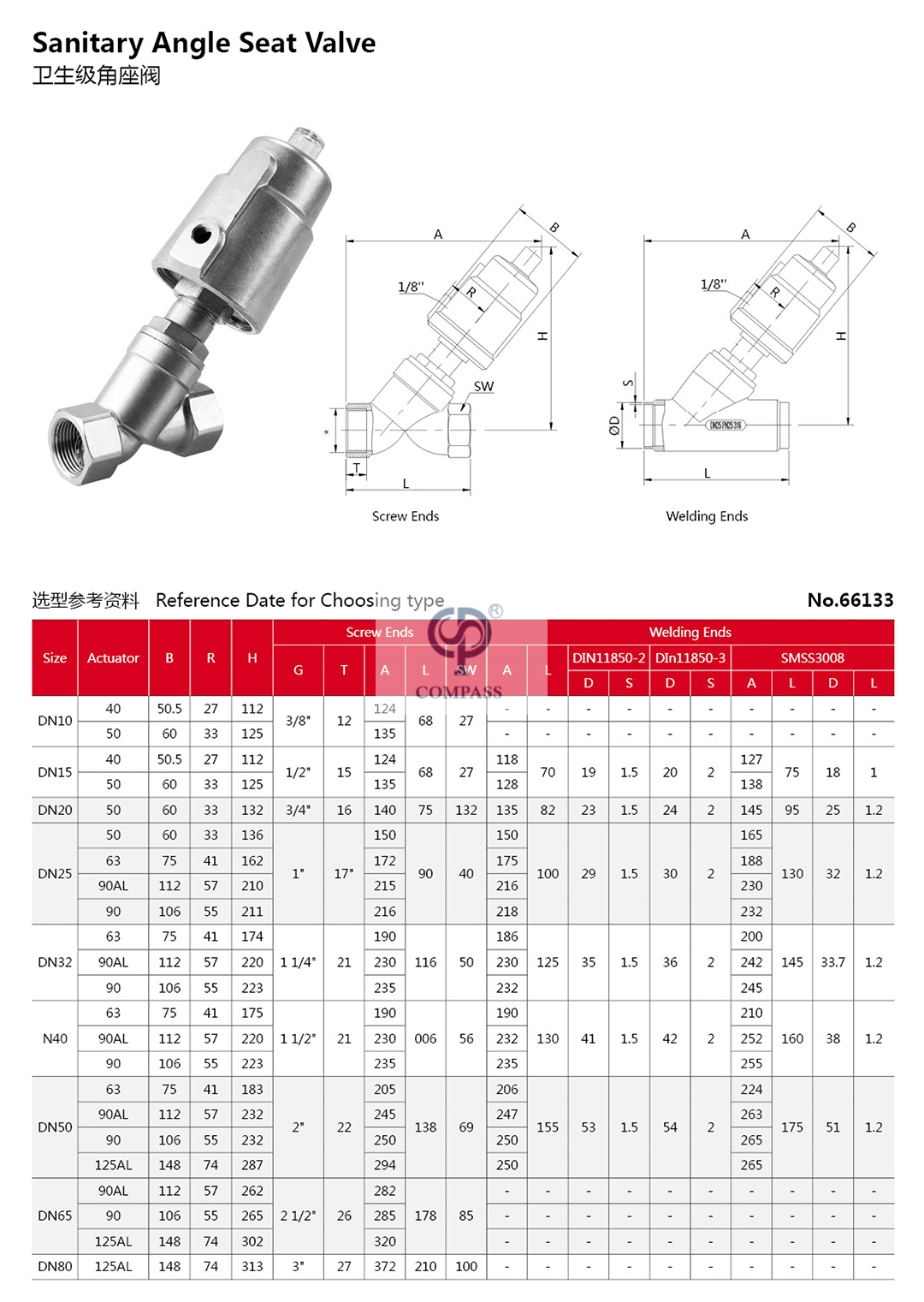

Padrão | SMS, DIN | |
Peças de contato de materiais | SS316 (1.4401)-CF8M | Fornecido com relatório de inspeção de material |
Peças de material sem contato | SS304(1.4301)-CF8 | |
Tamanho | DN10-DN80 | |
Tamanho do atuador | 27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm | |
Conexão | Solda de topo, Tri-clamp, Rosca Fêmea (BSP.BSPT,NPT), Flange | |
Material de vedação | PTFE, o material está em conformidade com FDA21CFR117.2600 | |
Cilindro | Ação dupla, ação simples | |
Opção de Condução | Manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I) | |
Fluido máx.Pressão | 1,6bar (232psi) | |
Pressão de controle | 0,3-0,8bar (43,5-116psi) | |
Temperatura do fluido | 14 ~ 428°F (-10ºC~+220ºC) | |
Temperatura ambiente | 14 ~ 176°F (-10ºC~+80ºC) | |
Tratamento da superfície | Jateamento, Polimento, Eletrólise | |
Tipo de controlo | Normalmente fechado, normalmente aberto | |
Fluido de controle: | Gás neutro, Ar | |
Fluido Aplicável | Água, álcool, óleo, corante, vapor, gás neutro ou líquido, solvente orgânico, ácido e soda cáustica |

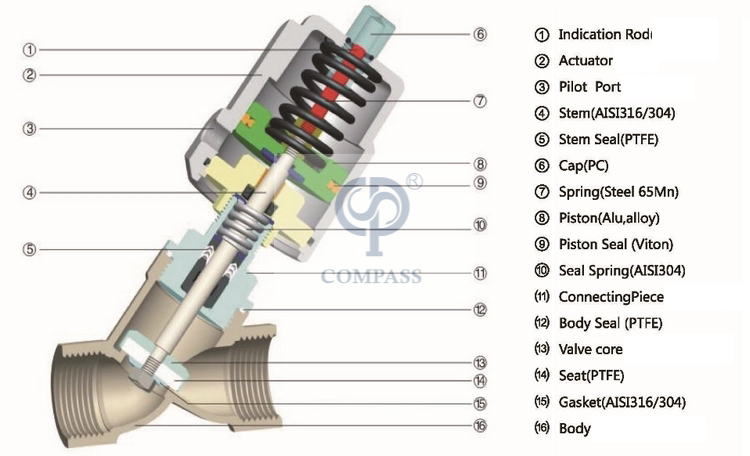

Princípio de trabalho
Em condições de não trabalho, devido à força da mola, a válvula geralmente está fechada (aberta).Quando o pistão do atuador é comprimido por gás, a válvula abre (fecha).A forma de dupla ação depende de gás comprimido para controlar o interruptor da válvula.
Simples ação (a cabeça pneumática geralmente é um furo);princípio de funcionamento: para alcançar a função de abrir e fechar de acordo com a reinicialização da mola, normalmente ela se divide em abrir e fechar.
Dupla ação (a cabeça pneumática geralmente tem dois furos);princípio de funcionamento: dê o ar ao interruptor de controle.(pode escolher função dupla e retorno por mola, controle precisamente de acordo com a exigência do cliente.)

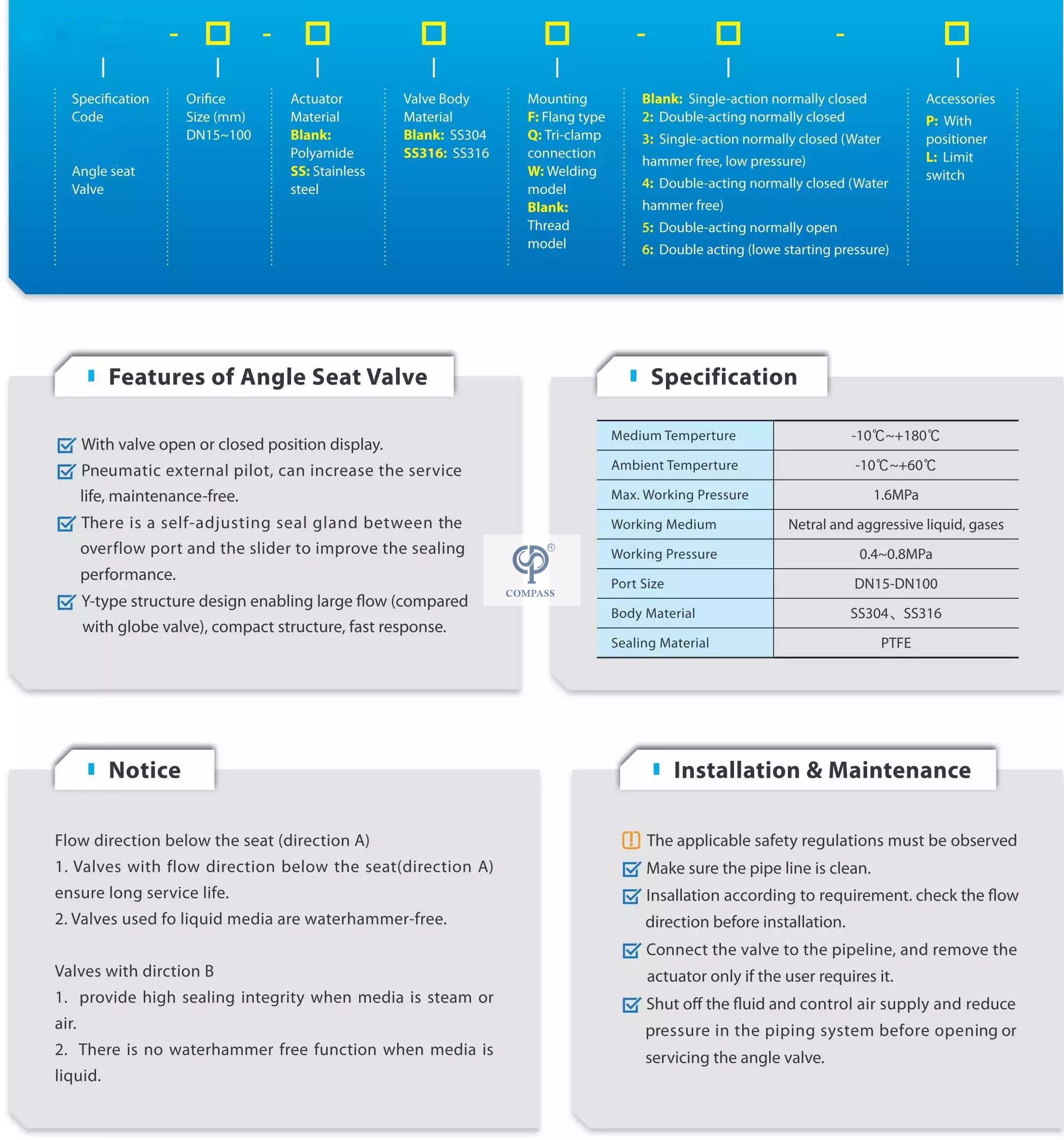

Especificações técnicas
Fluido máx.Pressão: 1,6bar (232psi)
Pressão de controle: 0,3-0,8 bar (43,5-116 psi)
Faixa de temperatura
Temperatura do fluido: 14 ~ 428 °F (-10 °C ~ +220 °C)
Temperatura ambiente: 14 ~ 176°F (-10ºC~+80ºC)
Material
Material do corpo da válvula: Aço inoxidável
Material de vedação: PTFE
Alojamento executivo: poliamida, aço inoxidável
Opções
1. Os materiais disponíveis são SS316 (1.4401) CF8M e SS304(1.4301) CF8
1. Os tamanhos disponíveis são de DN10 a DN80
2. A conexão pode ser soldada, Tri-clamp, Rosca Fêmea (BSP.BSPT,NPT), Flange
3. O tamanho do atuador tem 27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm
4. O cilindro inclui ação dupla e ação simples
5. A opção de acionamento pode ser manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I)
6. Tipo de controle normalmente fechado, normalmente aberto
Vantagens & Recurso
1.Grande fluxo, baixa resistência, sem golpe de aríete em forma de Y ampliada a seção de fluxo, que pode aumentar o fluxo em 30% e tornar o fluxo mais suave
2.Super longa vida.
3. O que ajuda a haste a se ajustar e se lubrificar automaticamente.
4. O material do cilindro é aço inoxidável. Lubrificando automaticamente, 360 rolando livremente.
A válvula de assento angular pneumática pode economizar espaço mantendo a taxa de fluxo.Ele usa um atuador pneumático de simples ação com proteção de segurança de mola para operar a válvula de assento do ângulo de guia.Ao usá-lo, ele deve escolher ser normalmente aberto ou normalmente fechado.É amplamente utilizado em fluido de controle da indústria de automação, indústria de laticínios de alimentos, água doméstica, meio de fluido de encanamento comum e assim por diante
As válvulas pneumáticas de assento angular são amplamente utilizadas para partidas curtas e frequentes, com características de resposta sensível e ação precisa.Quando usado em conjunto com válvulas eletromagnéticas, o controle pneumático pode controlar com precisão o fluxo de gás e líquido.Ele pode atingir requisitos precisos de controle de temperatura e gotejamento de líquidos.O gabinete de esterilização por calor úmido deve usar válvulas de assento de canto para controlar a quantidade de vapor e controlar com precisão a temperatura.
Padrão | SMS, DIN | |
Peças de contato de materiais | SS316 (1.4401)-CF8M | Fornecido com relatório de inspeção de material |
Peças de material sem contato | SS304(1.4301)-CF8 | |
Tamanho | DN10-DN80 | |
Tamanho do atuador | 27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm | |
Conexão | Solda de topo, Tri-clamp, Rosca Fêmea (BSP.BSPT,NPT), Flange | |
Material de vedação | PTFE, o material está em conformidade com FDA21CFR117.2600 | |
Cilindro | Ação dupla, ação simples | |
Opção de Condução | Manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I) | |
Fluido máx.Pressão | 1,6bar (232psi) | |
Pressão de controle | 0,3-0,8bar (43,5-116psi) | |
Temperatura do fluido | 14 ~ 428°F (-10ºC~+220ºC) | |
Temperatura ambiente | 14 ~ 176°F (-10ºC~+80ºC) | |
Tratamento da superfície | Jateamento, Polimento, Eletrólise | |
Tipo de controlo | Normalmente fechado, normalmente aberto | |
Fluido de controle: | Gás neutro, Ar | |
Fluido Aplicável | Água, álcool, óleo, corante, vapor, gás neutro ou líquido, solvente orgânico, ácido e soda cáustica |
Princípio de trabalho
Em condições de não trabalho, devido à força da mola, a válvula geralmente está fechada (aberta).Quando o pistão do atuador é comprimido por gás, a válvula abre (fecha).A forma de dupla ação depende de gás comprimido para controlar o interruptor da válvula.
Simples ação (a cabeça pneumática geralmente é um furo);princípio de funcionamento: para alcançar a função de abrir e fechar de acordo com a reinicialização da mola, normalmente ela se divide em abrir e fechar.
Dupla ação (a cabeça pneumática geralmente tem dois furos);princípio de funcionamento: dê o ar ao interruptor de controle.(pode escolher função dupla e retorno por mola, controle precisamente de acordo com a exigência do cliente.)
Especificações técnicas
Fluido máx.Pressão: 1,6bar (232psi)
Pressão de controle: 0,3-0,8 bar (43,5-116 psi)
Faixa de temperatura
Temperatura do fluido: 14 ~ 428 °F (-10 °C ~ +220 °C)
Temperatura ambiente: 14 ~ 176°F (-10ºC~+80ºC)
Material
Material do corpo da válvula: Aço inoxidável
Material de vedação: PTFE
Alojamento executivo: poliamida, aço inoxidável
Opções
1. Os materiais disponíveis são SS316 (1.4401) CF8M e SS304(1.4301) CF8
1. Os tamanhos disponíveis são de DN10 a DN80
2. A conexão pode ser soldada, Tri-clamp, Rosca Fêmea (BSP.BSPT,NPT), Flange
3. O tamanho do atuador tem 27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm
4. O cilindro inclui ação dupla e ação simples
5. A opção de acionamento pode ser manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I)
6. Tipo de controle normalmente fechado, normalmente aberto
Vantagens & Recurso
1.Grande fluxo, baixa resistência, sem golpe de aríete em forma de Y ampliada a seção de fluxo, que pode aumentar o fluxo em 30% e tornar o fluxo mais suave
2.Super longa vida.
3. O que ajuda a haste a se ajustar e se lubrificar automaticamente.
4. O material do cilindro é aço inoxidável. Lubrificando automaticamente, 360 rolando livremente.

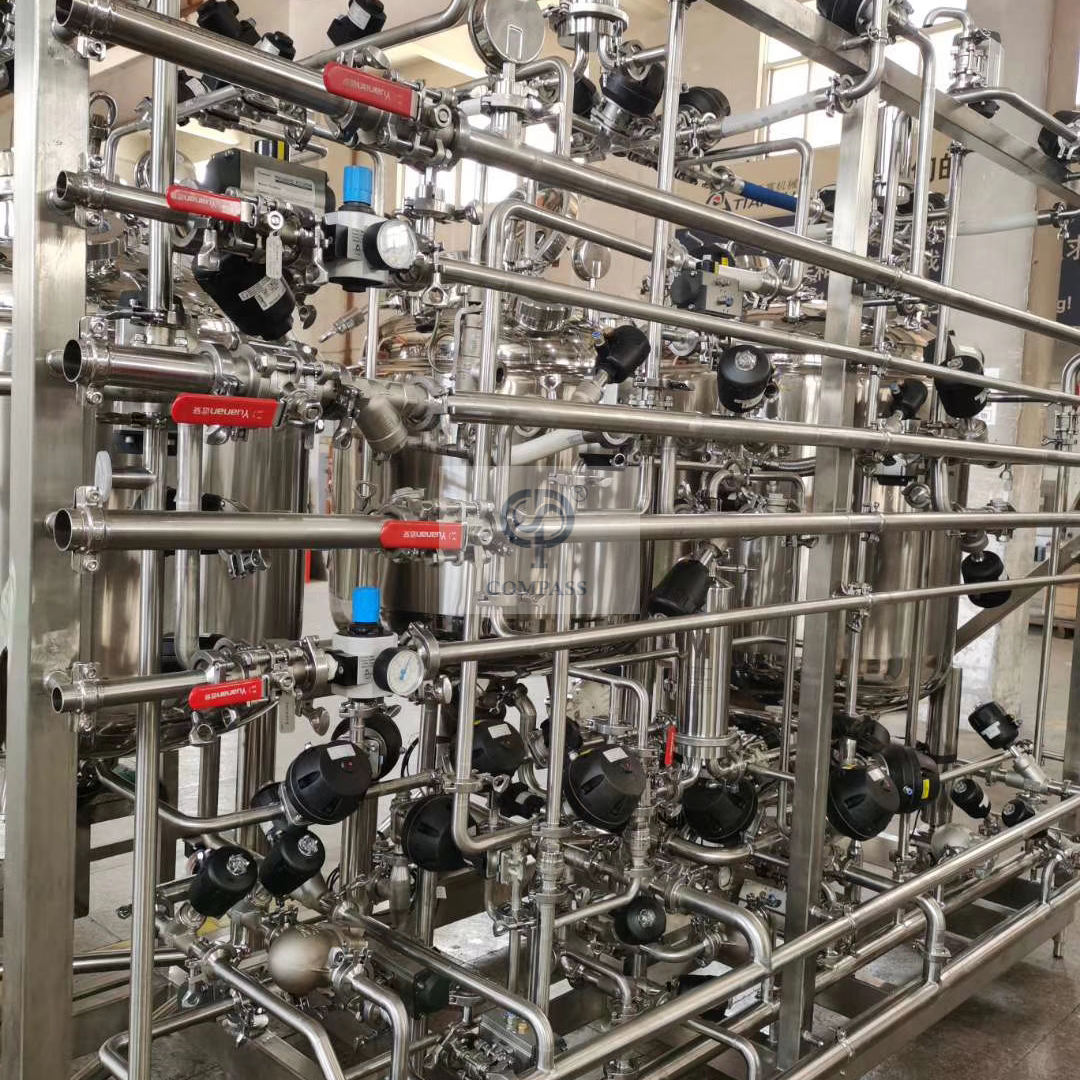

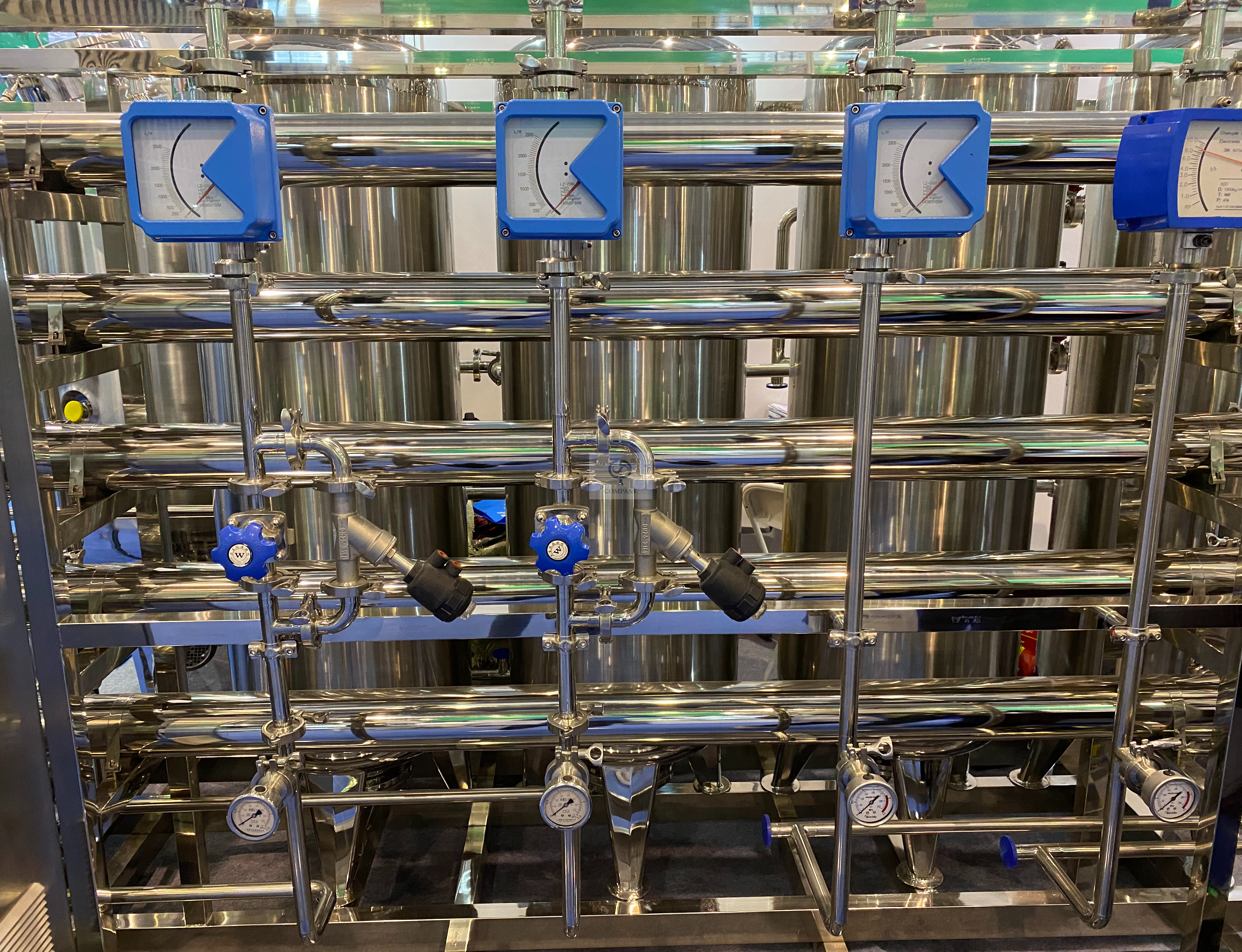

Formulários
Máquinas de enchimento de cerveja e bebidas
Estamparia e Tingimento Têxteis
indústria de gás
Farmácia e equipamentos médicos
Indústria química
Desinfecção
Equipamento para espumar
Descarte de água/esgoto
Formulários
Máquinas de enchimento de cerveja e bebidas
Estamparia e Tingimento Têxteis
indústria de gás
Farmácia e equipamentos médicos
Indústria química
Desinfecção
Equipamento para espumar
Descarte de água/esgoto
