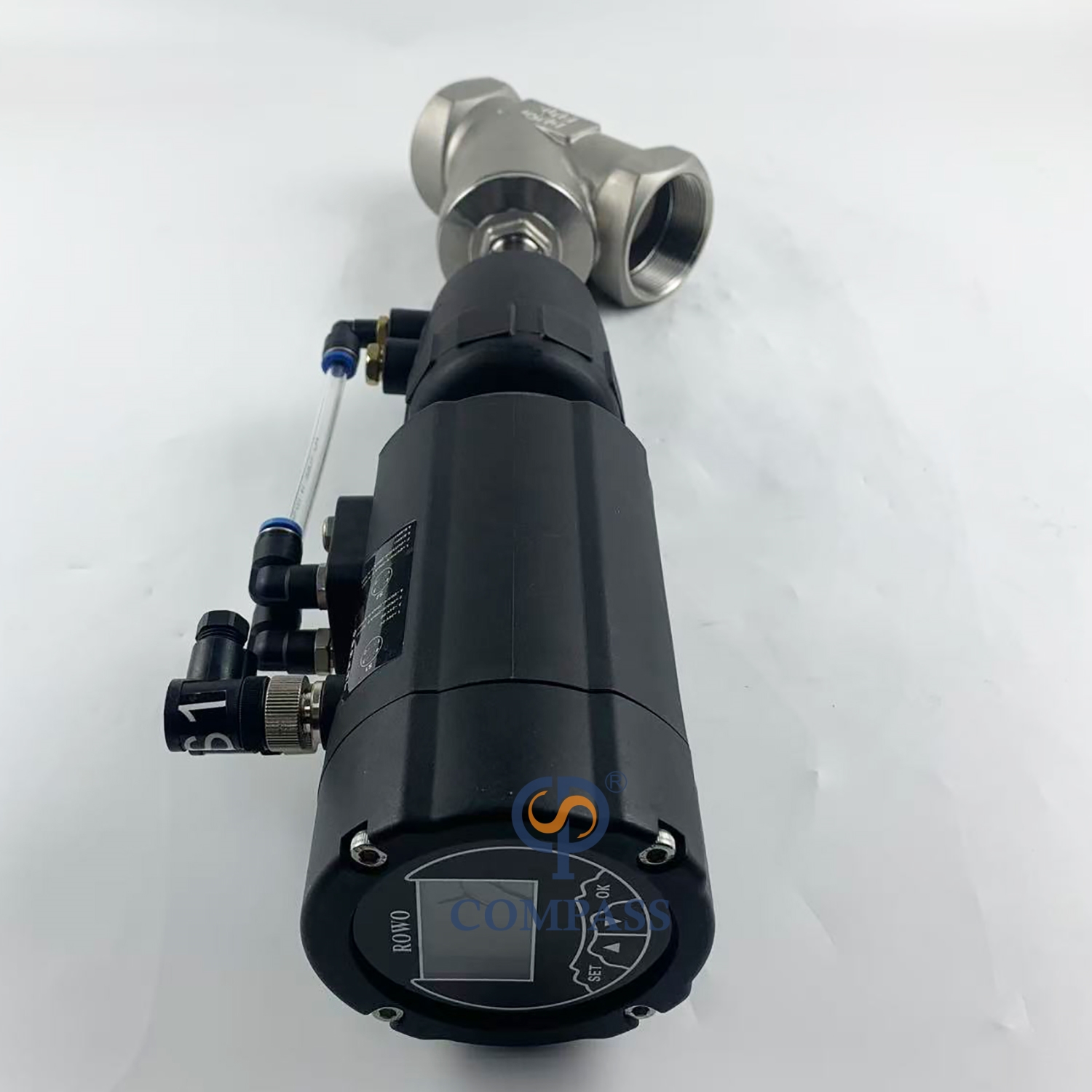

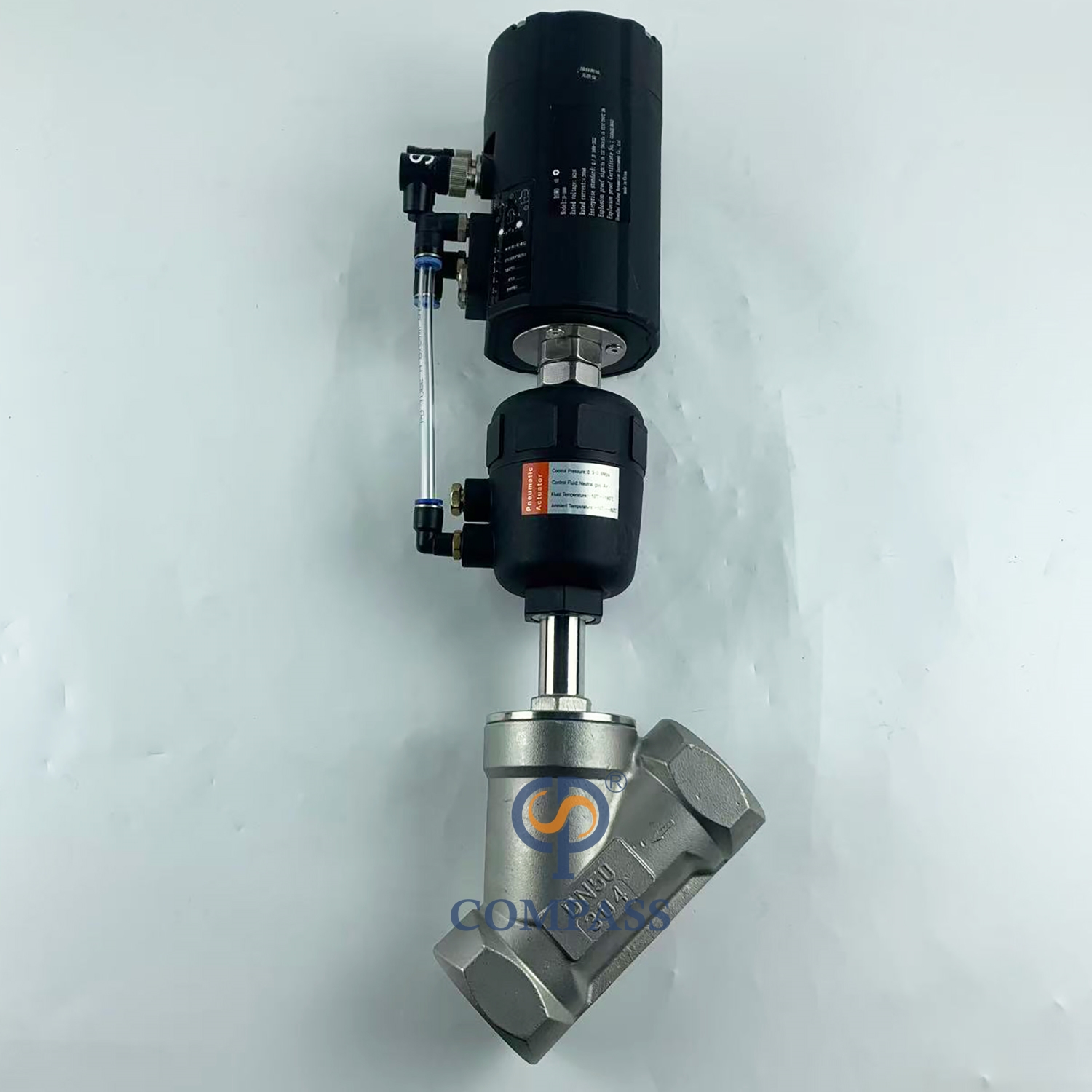

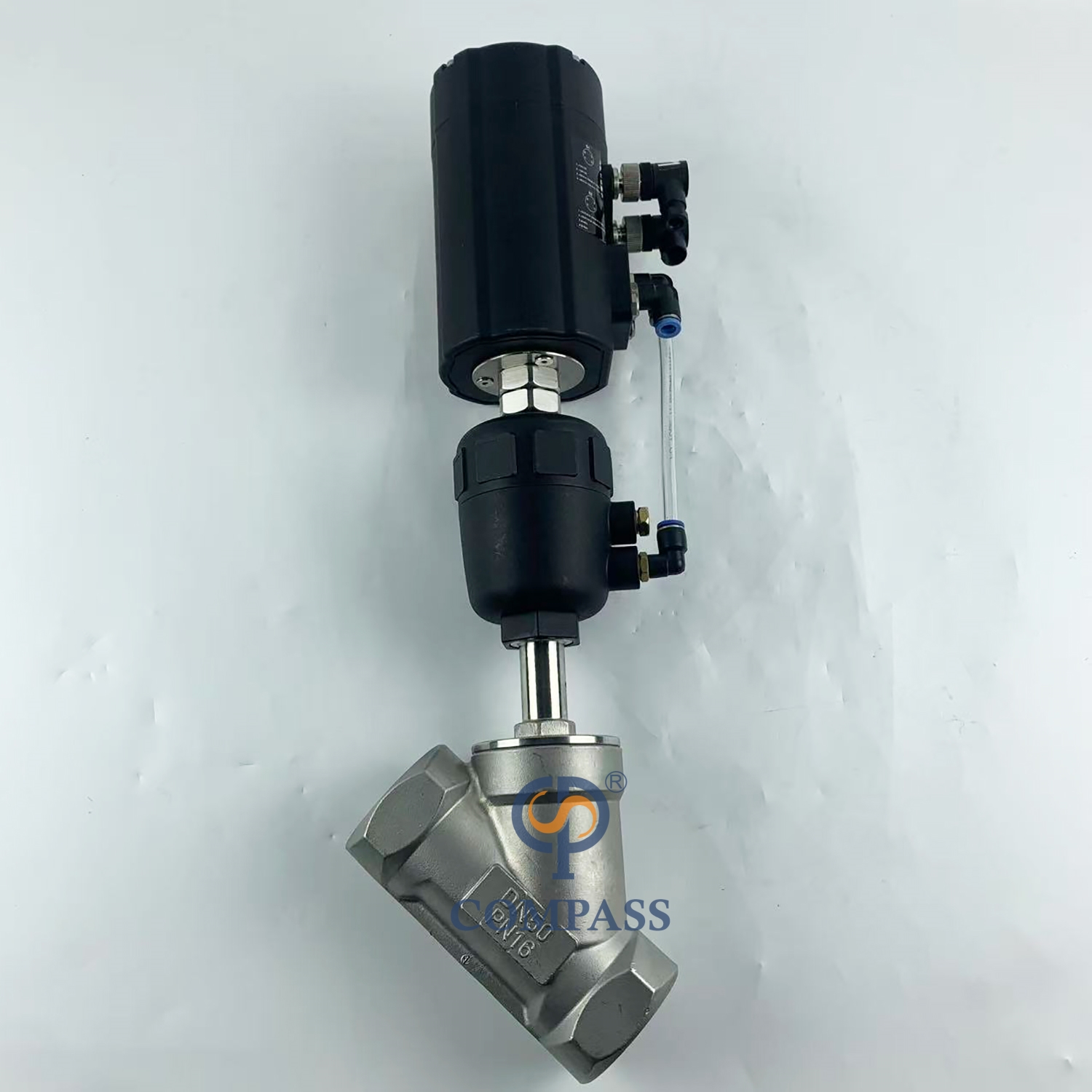

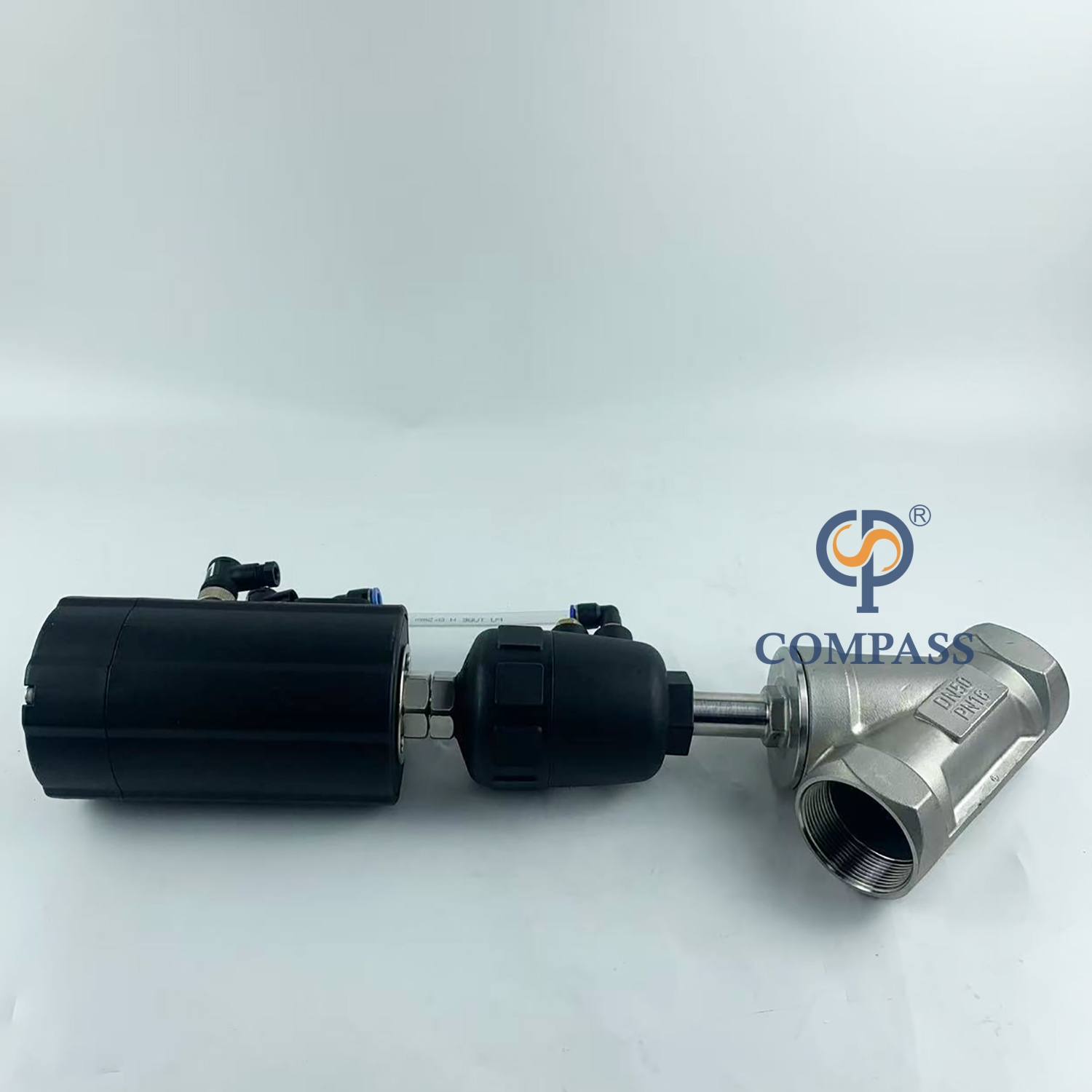

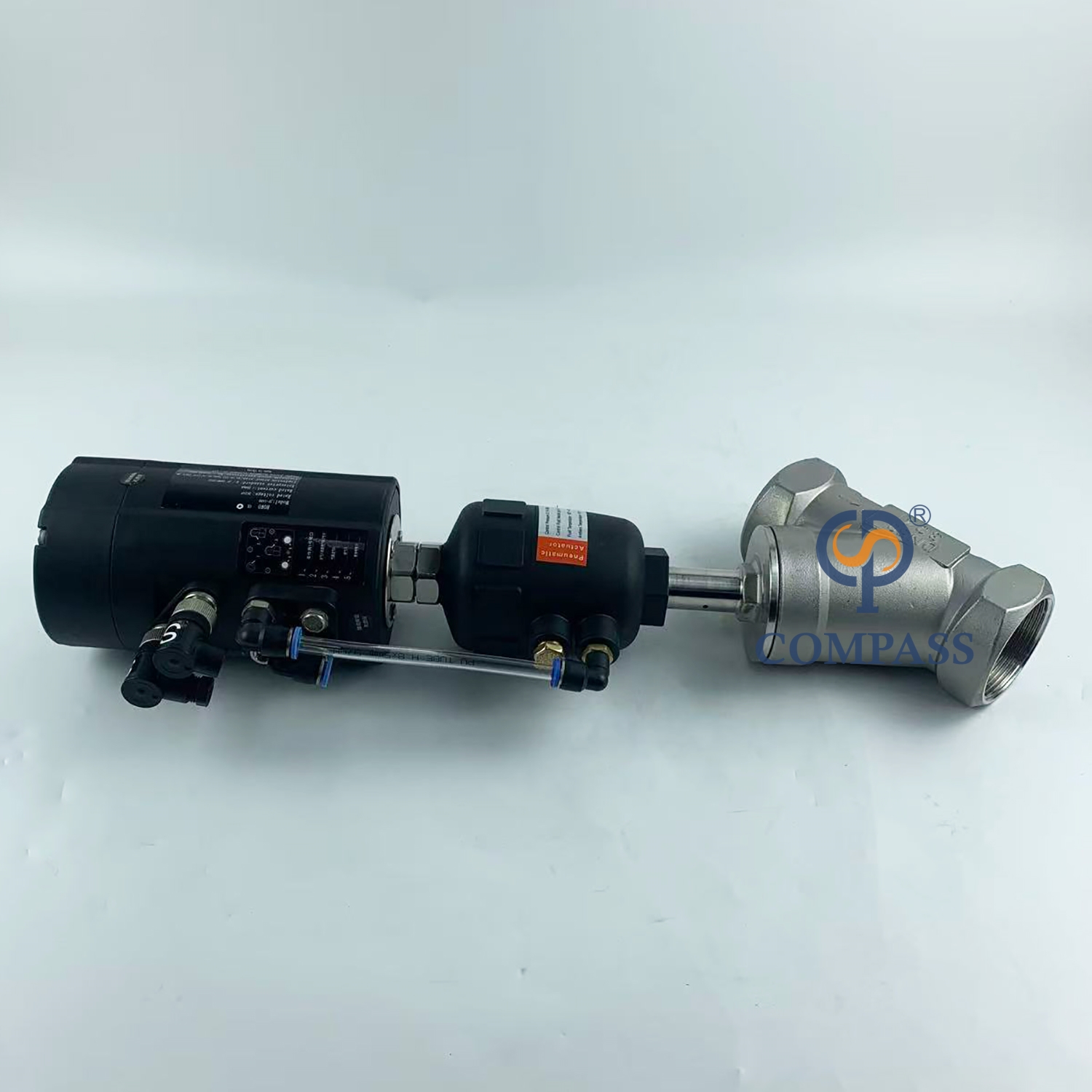

Válvula rosqueada fêmea pneumática de Seat do ângulo de SS304 BSPT com cabeça de controle 4-20MA

A válvula pneumática de assento angular pode economizar espaço mantendo a vazão. Ele usa um atuador pneumático de ação única com proteção de segurança de mola para operar a válvula de sede angular guia. Ao usá-lo, deve optar por estar normalmente aberto ou normalmente fechado. É amplamente utilizado em fluidos de controle da indústria de automação, indústria de laticínios de alimentos, água doméstica, meio fluido de tubulação comum e assim por diante

As válvulas pneumáticas de assento angular são amplamente utilizadas para partidas curtas e frequentes, com características de resposta sensível e ação precisa. Quando usado em conjunto com válvulas eletromagnéticas, o controle pneumático pode controlar com precisão o fluxo de gás e líquido. Ele pode atingir requisitos precisos de controle de temperatura e gotejamento de líquido. O gabinete de esterilização por calor úmido deve usar válvulas de assento de canto para controlar a quantidade de vapor e controlar com precisão a temperatura.

Modelo:
1-1/2'
Marca do Produto:
Compass
Código Do Produto:
011002AC10403A38

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Os detalhes do produto

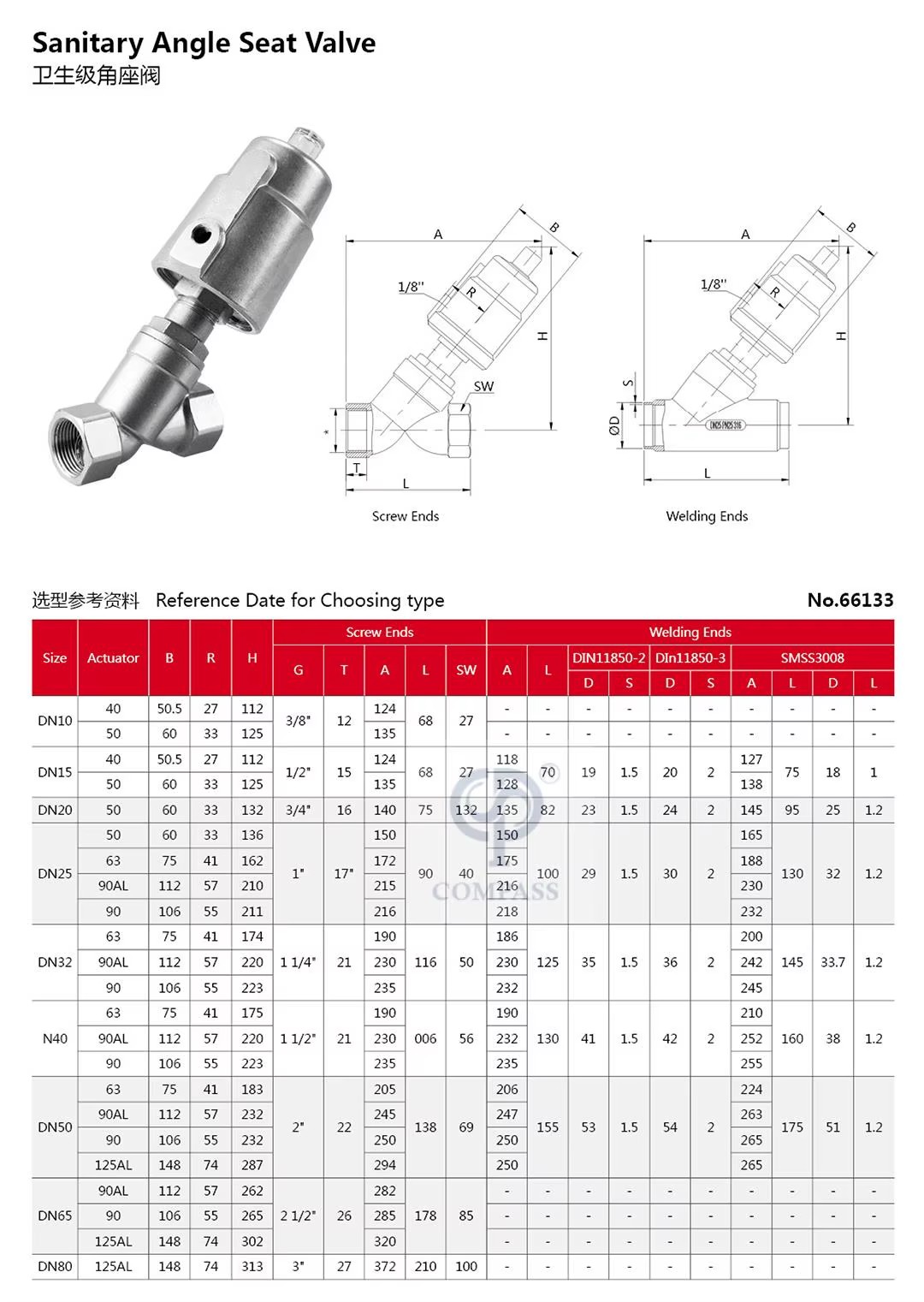

Padrão	SMS, DIN
Peças de contato do material	SS304(1.4301)-CF8,SS316 (1.4401)-CF8M
Tamanho	DN10-DN80
Tamanho do atuador	27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm
Conexão	Solda de topo, braçadeira tripla, rosca fêmea (BSP.BSPT, NPT), flange
Material de vedação	PTFE, o material em conformidade com FDA21CFR117.2600
Cilindro	Dupla ação, única ação
Pressão de controle	0,3-0,8bar (43,5-116psi)
Temperatura do fluido	14 ~ 428°F (-10ºC~+220 ºC)
Tratamento de superfície	Jateamento de areia, polimento, eletrólise
Tipo de controle	Normalmente fechado, normalmente aberto

Princípio de trabalho

Em condições de não funcionamento, devido à força da mola, a válvula geralmente está fechada (aberta). Quando o pistão do atuador é comprimido pelo gás, a válvula abre (fecha). A forma de dupla ação depende de gás comprimido para controlar o interruptor da válvula. Simples ação (a cabeça pneumática geralmente é um furo); princípio de funcionamento: para alcançar a função de abrir e fechar de acordo com a reinicialização da mola, normalmente ela se divide em abrir e fechar. Dupla ação (a cabeça pneumática geralmente tem dois furos); princípio de funcionamento: dê ar ao interruptor de controle. (pode escolher função dupla e retorno por mola, controlar precisamente de acordo com a necessidade do cliente.)

Opções

1. Os materiais disponíveis são SS316 (1.4401) CF8M e SS304 (1.4301) CF8.

2.Os tamanhos disponíveis são de DN10 a DN80.

3. A conexão pode ser soldada, Tri-clamp, Rosca Fêmea (BSP.BSPT, NPT), Flange.

4. O tamanho do atuador tem 27 mm, 32 mm, 40 mm, 50 mm, 63 mm, 90 mm, 80 mm, 100 mm, 125 mm.

5. O cilindro inclui dupla ação e única ação.

6. A opção de acionamento pode ser manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I).

7. O tipo de controle normalmente fechado, normalmente aberto.

Como pedir?

1. Qual material, como SS304 ou SS316?

2. Qual tamanho, como DN10 a DN80?

3. Quais extremidades da conexão, como solda de topo, tri-clamp, rosca fêmea (BSP.BSPT, NPT), flange?
