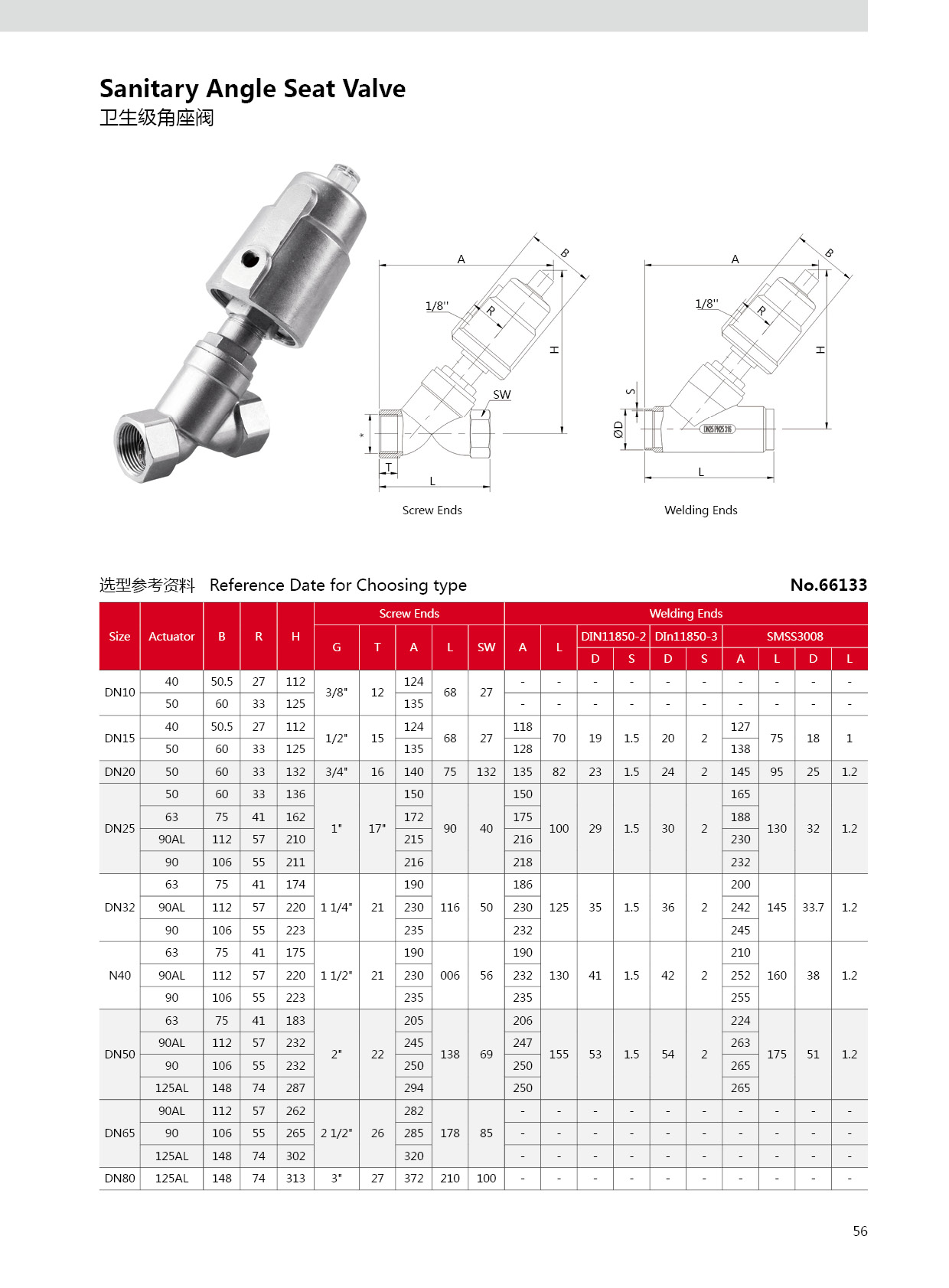

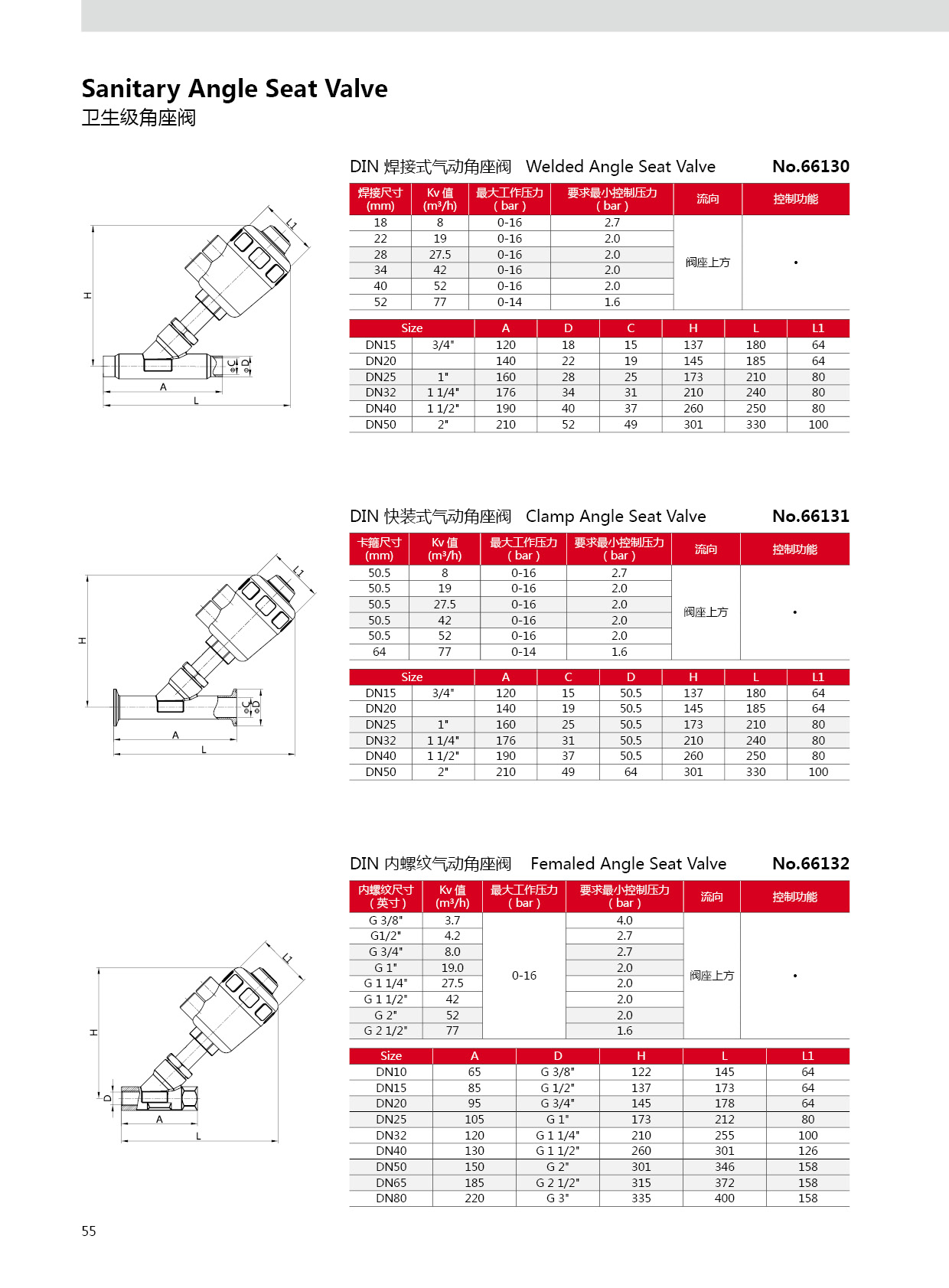

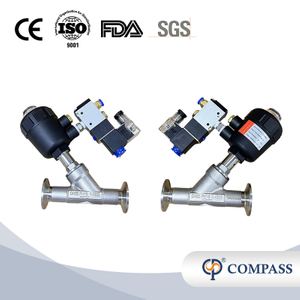

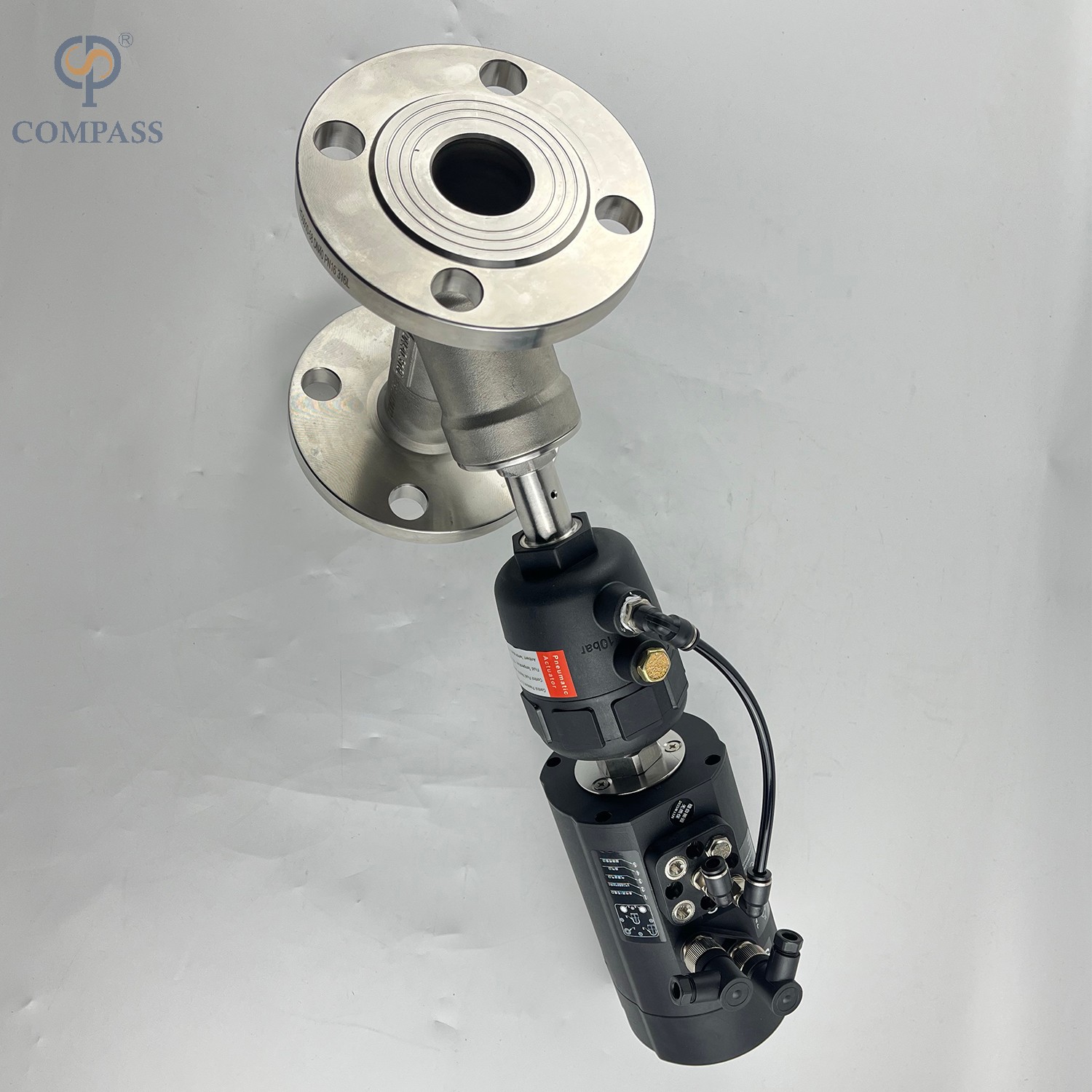

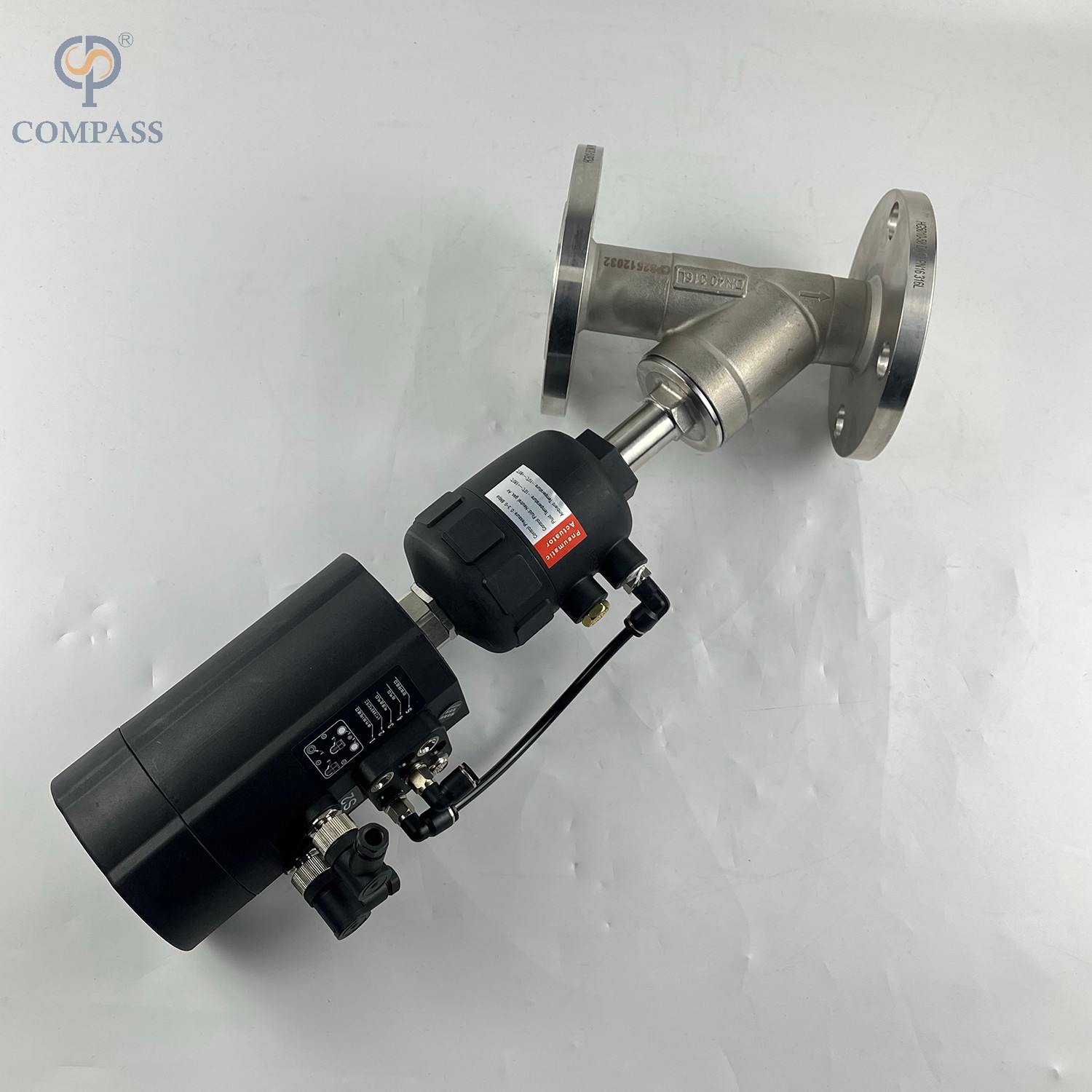

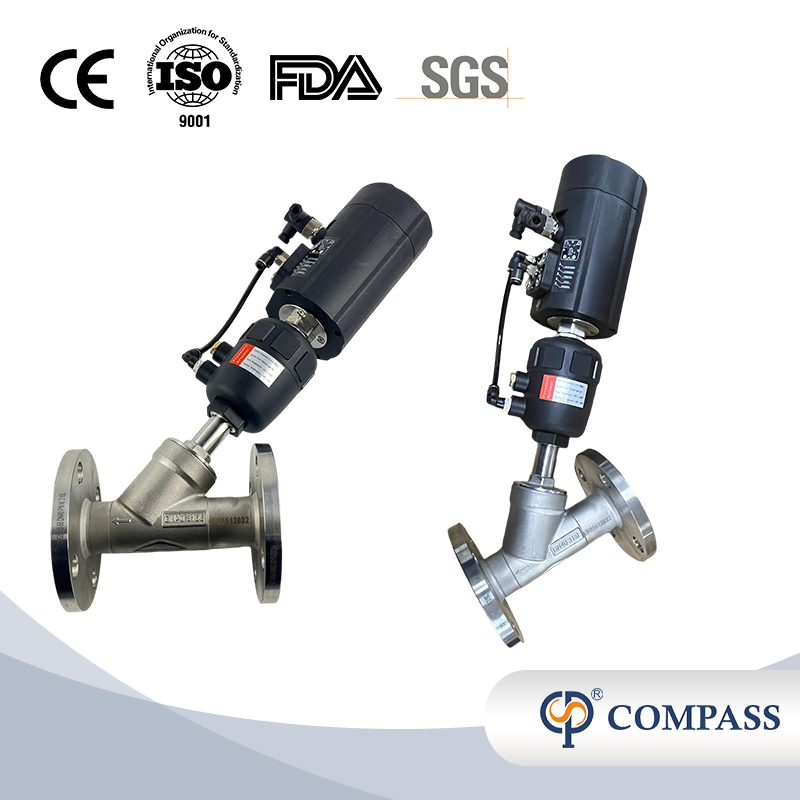

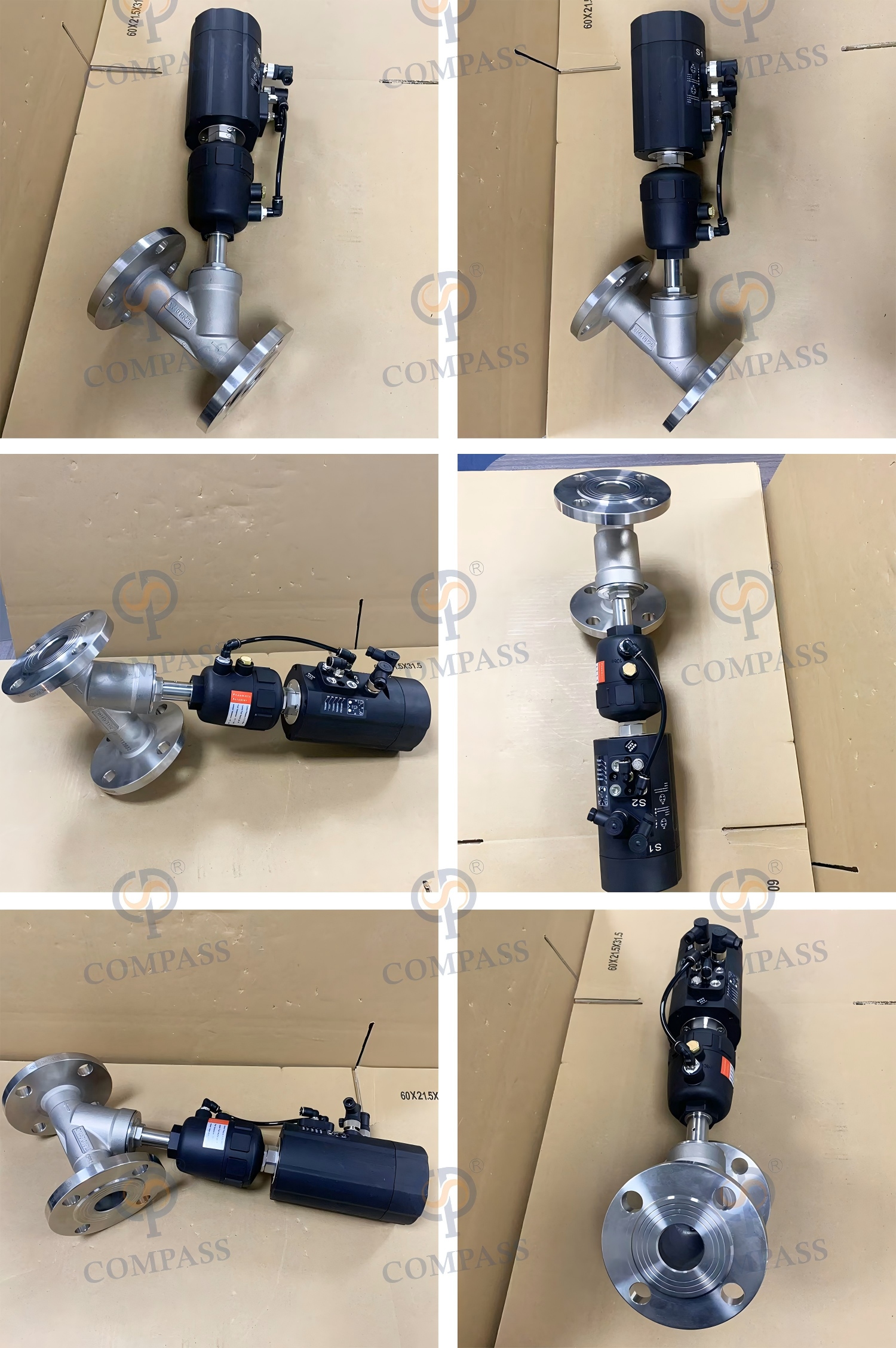

Parâmetro principal
Padrão | SMS, DIN |
Peças de contato do material | SS304(1.4301)-CF8,SS316(1.4401)-CF8M | Fornecido com relatório de inspeção de material |
Material peças sem contato | SS304(1.4301)-CF8 |
Tamanho | DN10-DN80 |
Tamanho do atuador | 27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm |
Conexão | Solda de topo, braçadeira tripla, rosca fêmea (BSP.BSPT, NPT), flange |
Material de vedação | PTFE, o material em conformidade com FDA21CFR117.2600 |
Cilindro | Dupla ação, única ação |
Opção de unidade | Manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I) |
Fluido máx. Pressão | 1,6 bar (232 psi) |
Pressão de controle | 0,3-0,8bar (43,5-116psi) |
Temperatura do fluido | 14 ~ 428°F (-10ºC~+220 ºC) |
Temperatura ambiente | 14 ~ 176°F (-10ºC~+80ºC) |
Tratamento de superfície | Jateamento de areia, polimento, eletrólise |
Tipo de controle | Normalmente fechado, normalmente aberto |
Fluido de controle: | Gás neutro, Ar |
Fluido Aplicável | Água, álcool, óleo, corante, vapor, gás neutro ou líquido, solvente orgânico, ácido e soda cáustica |
Princípio de funcionamento
Em condições de não funcionamento, devido à força da mola, a válvula geralmente está fechada (aberta). Quando o pistão do atuador é comprimido pelo gás, a válvula abre (fecha). A forma de dupla ação depende de gás comprimido para controlar o interruptor da válvula.
Simples ação (a cabeça pneumática geralmente é um furo); princípio de funcionamento: para alcançar a função de abrir e fechar de acordo com a reinicialização da mola, normalmente ela se divide em abrir e fechar.
Dupla ação (a cabeça pneumática geralmente tem dois furos); princípio de funcionamento: dê ar ao interruptor de controle. (pode escolher função dupla e retorno por mola, controlar precisamente de acordo com a necessidade do cliente.)
Opções
1. Os materiais disponíveis são SS316 (1.4401) CF8M e SS304 (1.4301) CF8
2. Os tamanhos disponíveis são de DN10 a DN80
3. A conexão pode ser solda de topo, tri-clamp, rosca fêmea (BSP.BSPT, NPT), flange
4. O tamanho do atuador tem 27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm
5.O cilindro inclui ação dupla e ação única
6.A opção de acionamento pode ser manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I)
Especificações Técnicas
Fluido Máx. Pressão: 1,6bar (232psi)
Pressão de controle: 0,3-0,8bar (43,5-116psi)
Faixa de temperatura
Temperatura do fluido: 14 ~ 428°F (-10ºC~+220 ºC)
Temperatura ambiente: 14 ~ 176°F (-10ºC~+80ºC)
.Como solicitar válvula pneumática de assento angular?
1. Qual material, como SS304 ou SS316?
2. Qual tamanho, como DN10 a DN80?
3. Quais extremidades da conexão, como solda de topo, tri-clamp, rosca fêmea (BSP.BSPT, NPT), flange?
4. Qual é o requisito de pressão, como PN16, PN25, PN40?
5. O que é acionamento, como manual, pneumático, C-top, C-top com feedback?
