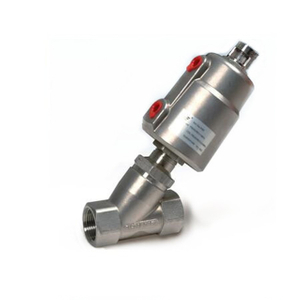

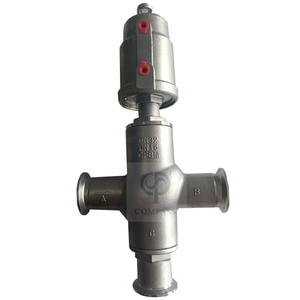

Válvula de assento angular NPT de três vias de cabeça de plástico de aço inoxidável com atuador pneumático
Você está aqui: Casa » Produtos » Válvulas Sanitárias » Válvula de Assento de Ângulo Sanitário » Válvula de assento angular NPT de três vias de cabeça de plástico de aço inoxidável com atuador pneumático

loading

compartilhar com:

Válvula de assento angular NPT de três vias de cabeça de plástico de aço inoxidável com atuador pneumático

A válvula de assento angular pneumática pode economizar espaço mantendo a taxa de fluxo.Ele usa um atuador pneumático de simples ação com proteção de segurança de mola para operar a válvula de assento do ângulo de guia.Ao usá-lo, ele deve escolher ser normalmente aberto ou normalmente fechado.É amplamente utilizado em fluido de controle da indústria de automação, indústria de laticínios de alimentos, água doméstica, meio de fluido de encanamento comum e assim por diante
  • XUSHENG-AGV005
  • XUSHENG & COMPASS
  • XUSHENG-AGV005
Status de disponibilidade:
Quantidade:

Os detalhes de produtos


A válvula de assento angular pneumática pode economizar espaço mantendo a taxa de fluxo.Ele usa um atuador pneumático de simples ação com proteção de segurança de mola para operar a válvula de assento do ângulo de guia.Ao usá-lo, ele deve escolher ser normalmente aberto ou normalmente fechado.É amplamente utilizado em fluido de controle da indústria de automação, indústria de laticínios de alimentos, água doméstica, meio de fluido de encanamento comum e assim por diante


As válvulas pneumáticas de assento angular são amplamente utilizadas para partidas curtas e frequentes, com características de resposta sensível e ação precisa.Quando usado em conjunto com válvulas eletromagnéticas, o controle pneumático pode controlar com precisão o fluxo de gás e líquido.Ele pode atingir requisitos precisos de controle de temperatura e gotejamento de líquidos.O gabinete de esterilização por calor úmido deve usar válvulas de assento de canto para controlar a quantidade de vapor e controlar com precisão a temperatura.


Padrão

SMS, DIN

Peças de contato de material

SS316 (1.4401)-CF8M

Fornecido com relatório de inspeção de material

Peças de material sem contato

SS304(1.4301)-CF8


Tamanho

DN10-DN80

Tamanho do atuador

27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm

Conexão

Solda de topo, Tri-clamp, Rosca Fêmea (BSP.BSPT,NPT), Flange

Material de vedação

PTFE, o material está em conformidade com FDA21CFR117.2600

Cilindro

Ação dupla, ação simples

Opção de Condução

Manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I)

Fluido máx.Pressão

1,6bar (232psi)

Pressão de controle

0,3-0,8bar (43,5-116psi)

Temperatura do fluido

14 ~ 428°F (-10ºC~+220ºC)

Temperatura ambiente

14 ~ 176°F (-10ºC~+80ºC)

Tratamento da superfície

Jateamento, Polimento, Eletrólise

Tipo de controlo

Normalmente fechado, normalmente aberto

Fluido de controle:

Gás neutro, Ar

Fluido Aplicável

Água, álcool, óleo, corante, vapor, gás neutro ou líquido, solvente orgânico, ácido e soda cáustica


Princípio de trabalho

Em condições de não trabalho, devido à força da mola, a válvula geralmente está fechada (aberta).Quando o pistão do atuador é comprimido por gás, a válvula abre (fecha).A forma de dupla ação depende de gás comprimido para controlar o interruptor da válvula.

Simples ação (a cabeça pneumática geralmente é um furo);princípio de funcionamento: para alcançar a função de abrir e fechar de acordo com a reinicialização da mola, normalmente ela se divide em abrir e fechar.

Dupla ação (a cabeça pneumática geralmente tem dois furos);princípio de funcionamento: dê o ar ao interruptor de controle.(pode escolher função dupla e retorno por mola, controle precisamente de acordo com a exigência do cliente.)


Especificações técnicas

Fluido máx.Pressão: 1,6bar (232psi)

Pressão de controle: 0,3-0,8 bar (43,5-116 psi)

Faixa de temperatura

Temperatura do fluido: 14 ~ 428 °F (-10 °C ~ +220 °C)

Temperatura ambiente: 14 ~ 176°F (-10ºC~+80ºC)


Material

Material do corpo da válvula: Aço inoxidável

Material de vedação: PTFE

Alojamento executivo: poliamida, aço inoxidável


Opções

1. Os materiais disponíveis são SS316 (1.4401) CF8M e SS304(1.4301) CF8
1. Os tamanhos disponíveis são de DN10 a DN80
2. A conexão pode ser soldada, Tri-clamp, Rosca Fêmea (BSP.BSPT,NPT), Flange
3. O tamanho do atuador tem 27mm,32mm,40mm,50mm,63mm,90mm,80mm,100mm,125mm

4. O cilindro inclui ação dupla e ação simples

5. A opção de acionamento pode ser manual, controle pneumático, sensor de posição, controlador C-top, controlador C-top (AS-I)

6. Tipo de controle normalmente fechado, normalmente aberto


Vantagens & Recurso

1.Grande fluxo, baixa resistência, sem golpe de aríete em forma de Y ampliada a seção de fluxo, que pode aumentar o fluxo em 30% e tornar o fluxo mais suave

2.Super longa vida.

3. O que ajuda a haste a se ajustar e se lubrificar automaticamente.

4. O material do cilindro é aço inoxidável. Lubrificando automaticamente, 360 rolando livremente.

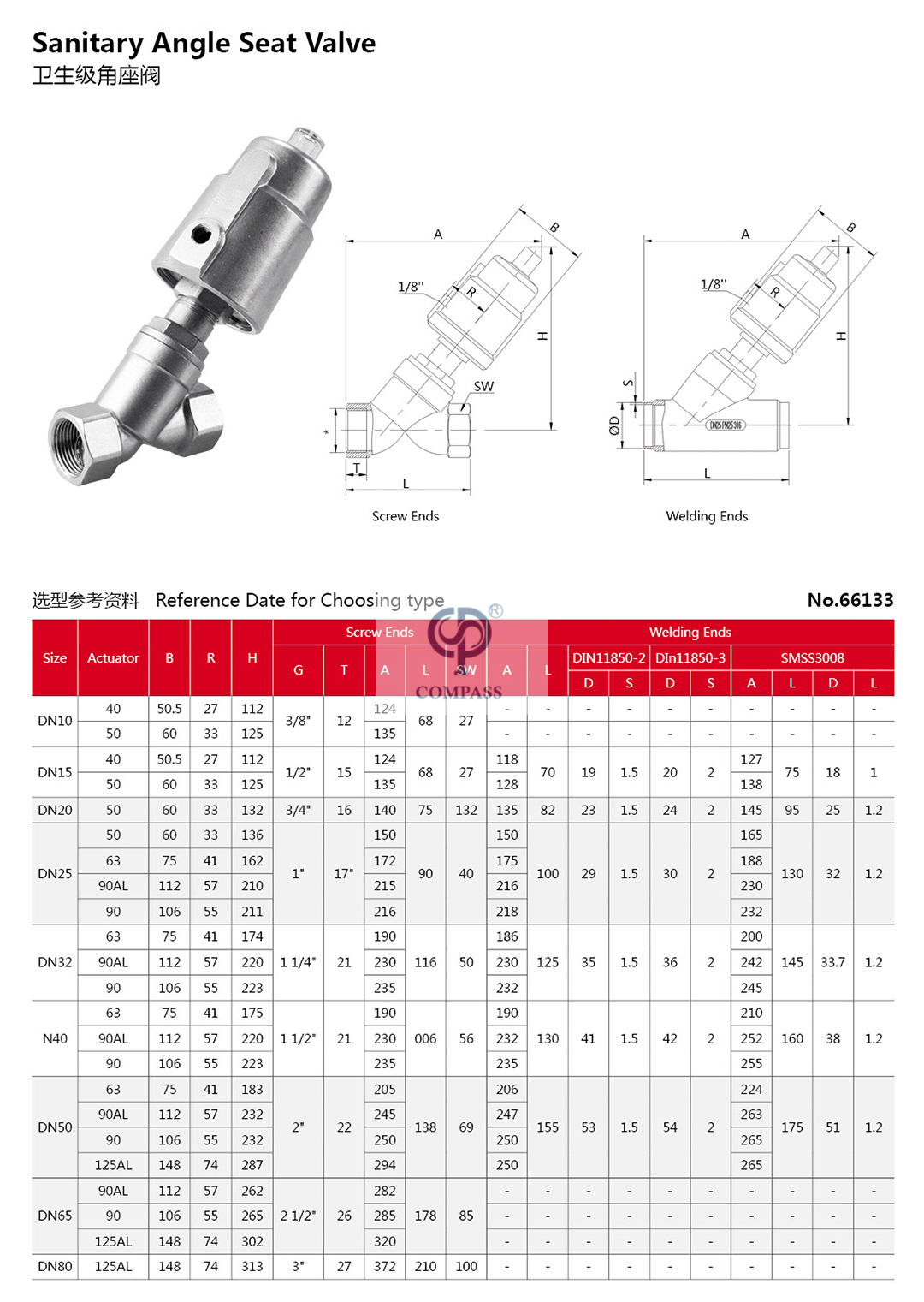

Desenho e Técnico


válvula de assento de ângulo higiênico

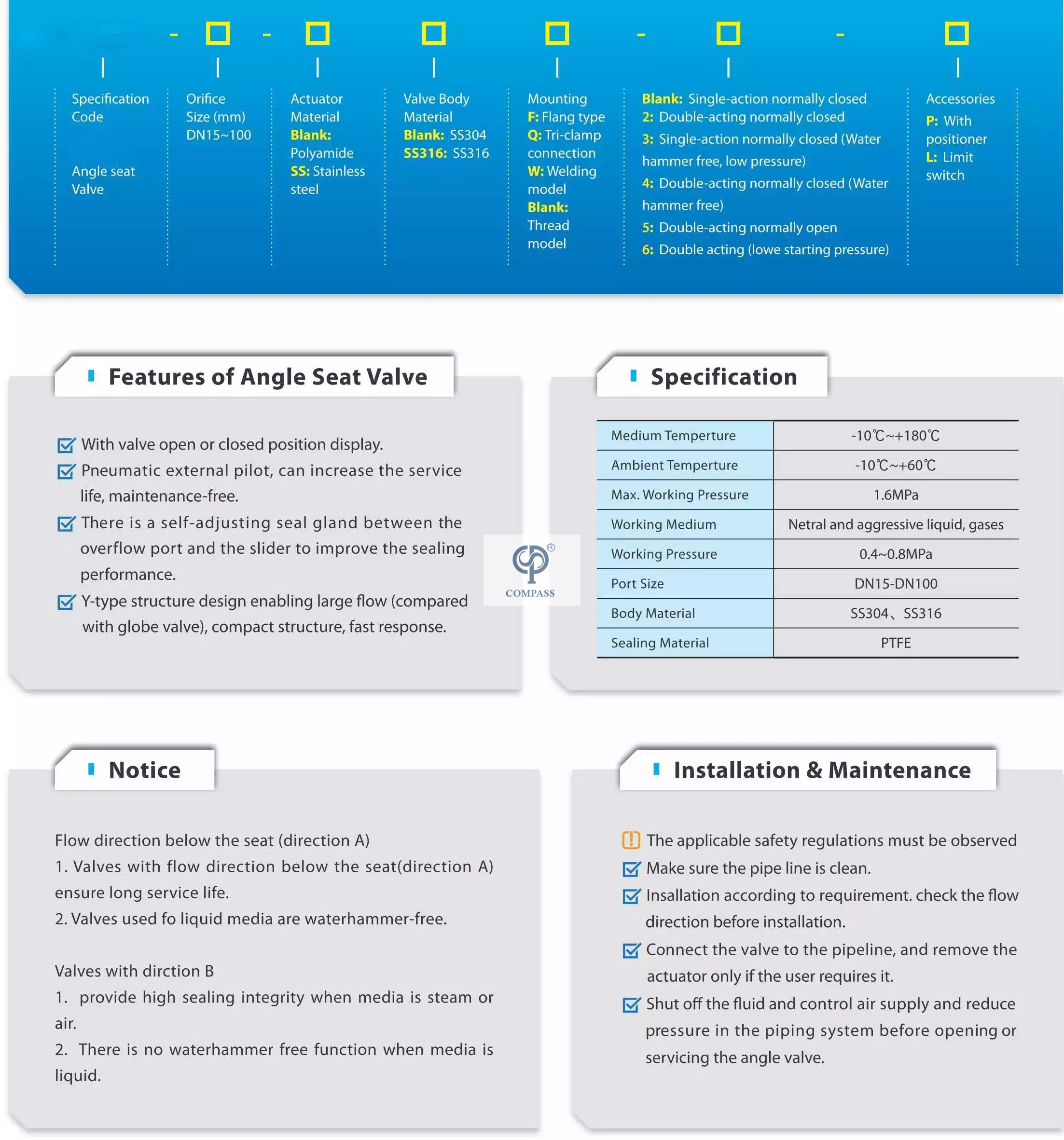

válvula de sede angular sanitária


56

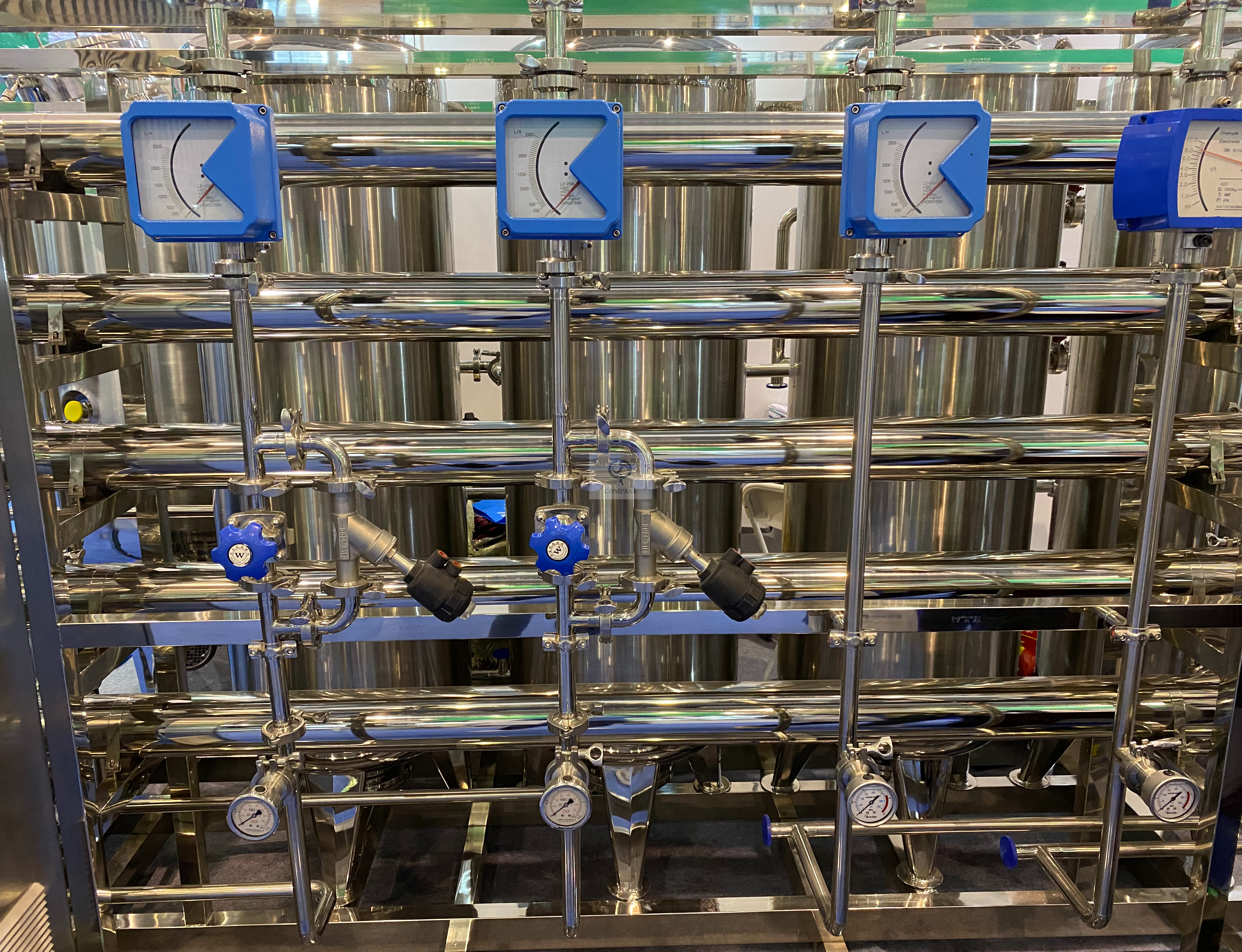

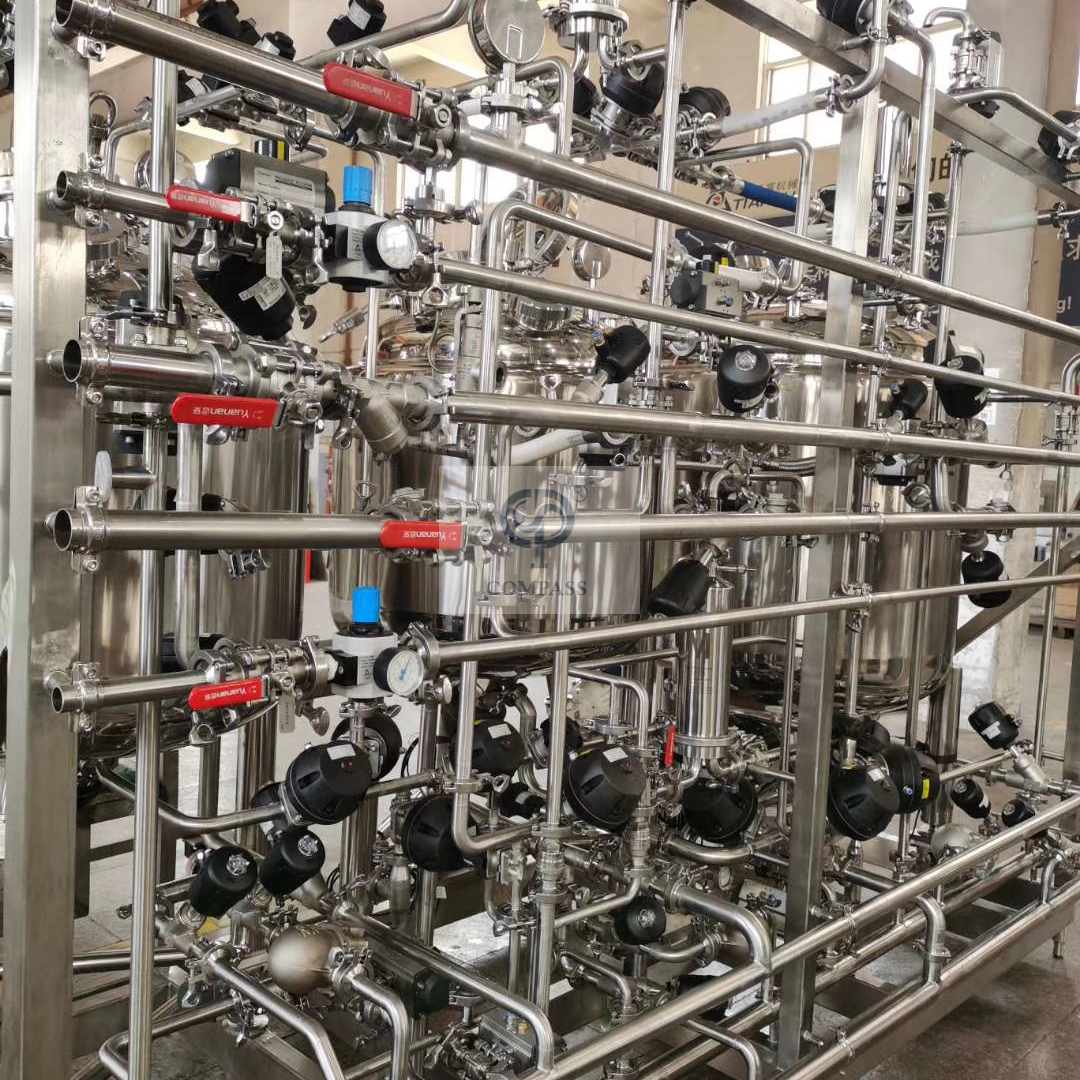

Formulários


Máquinas de enchimento de cerveja e bebidas

Estamparia e Tingimento Têxteis
indústria de gás
Farmácia e equipamentos médicos
Indústria química
Desinfecção
Equipamento para espumar
Descarte de água/esgoto


角座阀 应用场景 2角座阀 应用场景
