Como uma válvula de retenção sanitária evita o refluxo no processamento de alimentos e bebidas?

Uma válvula de retenção sanitária evita o refluxo, permitindo que o fluido se mova em apenas uma direção. A válvula fecha automaticamente assim que o fluxo para ou inverte, usando um disco ou esfera com mola que responde às mudanças de pressão. Essas válvulas são essenciais no processamento de alimentos e bebidas, pois evitam que líquidos contaminados entrem nas linhas de produtos limpos e protegem bombas e outros equipamentos contra danos. Seu design sanitário ajuda a atender rigorosos padrões de higiene, essenciais para a segurança e qualidade do produto. Ao evitar o refluxo, as válvulas de retenção sanitárias desempenham um papel vital para manter os sistemas de processamento seguros e confiáveis.

Principais conclusões

• As válvulas de retenção sanitárias interrompem o refluxo por conta própria com um disco ou esfera com mola.

• Eles mantêm alimentos e bebidas protegidos contra germes e evitam que o equipamento seja danificado.

• Essas válvulas têm designs suaves sem fendas e usam materiais como aço inoxidável 316L.

• Eles seguem regras rígidas da FDA e USDA para higiene e limpeza no local.

• Escolher a válvula certa ajuda-a a funcionar de forma confiável e mantém a boa qualidade do produto.

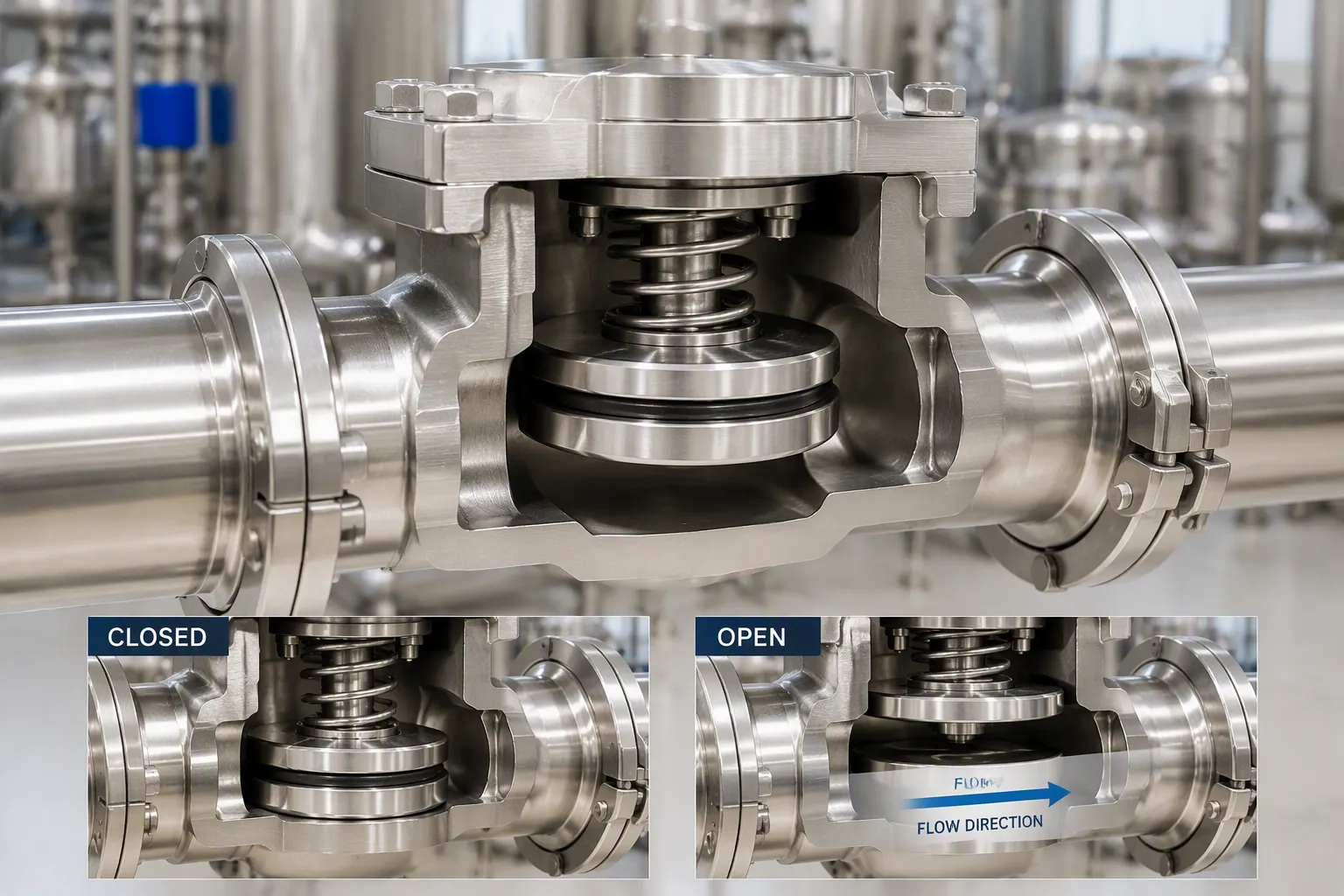

Como as válvulas de retenção sanitárias evitam o refluxo

A válvula funciona com base na pressão. A pressão do fluido direto precisa ser mais forte que a força da mola para abrir a válvula. Quando a pressão cai ou o fluxo retrocede, a válvula fecha sozinha. Nenhuma energia externa ou pessoa é necessária. A válvula detecta o que está acontecendo na linha e reage imediatamente.

Operação de disco com mola

Uma mola mantém o disco pressionado contra um assento usinado. Quando o fluido flui para frente, a pressão do lado a montante empurra o disco para longe da sede. A válvula abre quando a pressão é superior à pressão de abertura. Então o fluido flui através do corpo da válvula. O disco permanece levantado enquanto o fluxo direto continua. Quando o fluxo para, a mola empurra o disco de volta para a posição fechada.

A pressão de abertura é a menor pressão a montante necessária para abrir a válvula. Abaixo desta pressão, a válvula permanece fechada. Diferentes materiais de disco criam diferentes pressões de fissuração. Um disco de polímero feito de Teflon ou PEEK abre a cerca de 0,04 psid. Um disco de aço inoxidável 316 com vedação macia de EPDM abre a cerca de 0,13 psid. Um disco de polipropileno usa apenas a gravidade. Estas baixas pressões de abertura permitem que a válvula trabalhe com muito pouca queda de pressão no sistema.

A força da mola deve equilibrar duas necessidades que atuam uma contra a outra. Pouca força faz o disco vibrar em baixas vazões. Muita força desperdiça energia da bomba. A fórmula da pressão de abertura é simples: a pressão de abertura é igual à força de pré-carga da mola mais a parte do peso do disco dividida pela área do disco. Uma válvula em linha típica usa uma pressão de abertura de cerca de 3 psi. Isto proporciona um fechamento confiável sem muita perda de pressão. Os engenheiros escolhem cuidadosamente a taxa da mola para manter o desempenho estável durante a vida útil da válvula.

Os materiais atendem aos padrões Classe VI da FDA e USP. A mola é fabricada em aço inoxidável AISI 301. O disco e o corpo usam aço inoxidável 316L para resistir à ferrugem. As vedações usam EPDM, silicone, Viton ou PTFE em conformidade com a FDA. Esses materiais podem lidar com muitos ciclos SIP sem endurecer ou quebrar. O acabamento superficial liso evita que bactérias se acumulem em espaços pequenos.

Vedação Automática em Fluxo Reverso

Quando a pressão dianteira cai, a mola empurra o disco de volta para o assento. A válvula veda imediatamente. Uma válvula de retenção sanitária evita o refluxo ao reagir às mudanças de pressão. Outra válvula de retenção sanitária evita o refluxo, fechando antes da formação de qualquer coluna reversa. O tempo de fechamento varia de 20 a 80 milissegundos em designs com mola. Esta ação rápida interrompe o golpe de aríete e protege o equipamento a jusante contra explosões de pressão. As válvulas de fechamento lento permitem que o fluxo reverso aumente a velocidade, causando picos repentinos de pressão quando o disco finalmente assenta.

A mola sozinha fornece a força de vedação. Nenhum atuador ou controlador é necessário. As válvulas de retenção sanitárias funcionam de forma confiável, ciclo após ciclo. O disco levanta apenas quando há pressão para frente. A mola força o fechamento sempre que o fluxo inverte. Este mecanismo simples mantém o fluxo sempre em uma direção. O design interrompe o refluxo automaticamente sem qualquer ajuda manual.

As válvulas sanitárias na indústria de processamento de alimentos e bebidas evitam a contaminação cruzada. Essas válvulas mantêm soluções de limpeza e produtos brutos longe das linhas de produtos acabados. As válvulas sanitárias protegem a pureza do produto e seguem regras rígidas de higiene para uma operação segura.

O mecanismo baseado em pressão funciona o tempo todo sem precisar de atenção. A escolha da mola certa garante uma operação confiável. Essas válvulas oferecem proteção importante tanto para a qualidade do produto quanto para a segurança do equipamento.

Fontes de evidências referenciadas: Valores de pressão de fissuração para disco de polímero (0,04 psid) e disco de aço inoxidável 316 com vedação EPDM (0,13 psid); materiais de mola (aço inoxidável AISI 301, aço inoxidável 316L); materiais de vedação (EPDM, silicone, Viton, PTFE); intervalo de tempo de fechamento (20–80 ms); fórmula de pressão de craqueamento e valor típico de 3 psi; Conformidade com FDA e USP Classe VI.

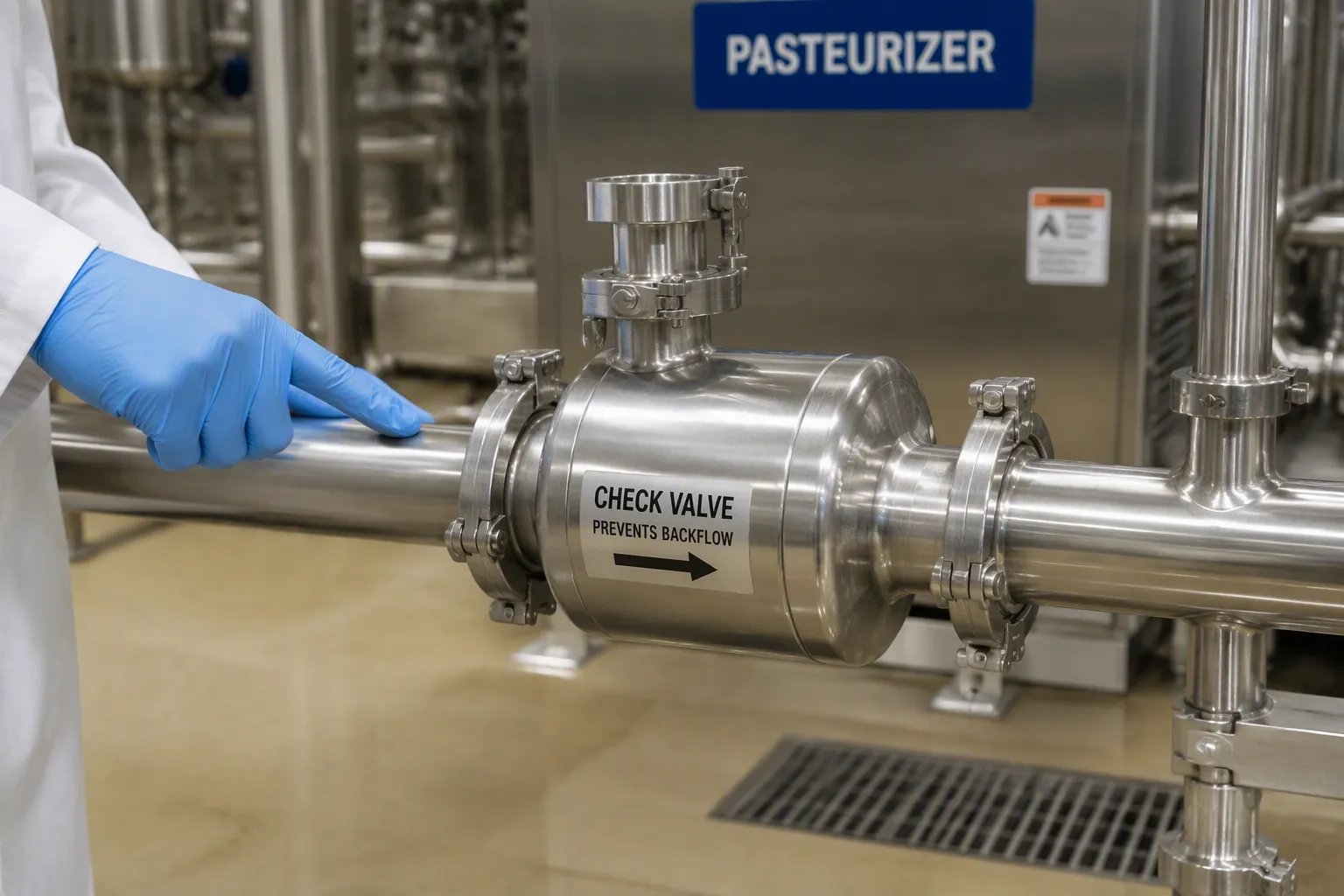

Importância no processamento de alimentos e bebidas

Prevenindo Contaminação e Deterioração

O fluxo reverso cria grandes perigos no processamento de alimentos e bebidas. Quando o fluxo retrocede, água não potável, soluções de limpeza ou produtos brutos podem entrar nas linhas de produtos acabados. Apenas um evento pode arruinar um lote inteiro. Os resultados incluem produtos estragados, crescimento de patógenos e violação de regulamentações. A FDA exige prevenção adequada sob 21 CFR 117.37, que abrange instalações sanitárias, abastecimento de água e controles de encanamento. Esta regra exige que as linhas de serviços públicos para água de processo, vapor, ar comprimido e saneamento incluam prevenção para impedir a contaminação cruzada. Sem proteção, a água não potável pode entrar nas linhas de produtos sem nenhum sinal visível.

A tabela abaixo mostra os riscos comprovados do fluxo reverso em plantas de processamento:

Cada um desses riscos pode causar perda de produto, danos ao equipamento ou riscos à saúde. A drenagem do piso também deve ser dimensionada e inclinada da maneira correta, com emissários separados para zonas cruas e pasteurizadas. Esta escolha de projeto deve ser feita antes da concretagem das lajes, mostrando por que o planejamento é importante para a segurança geral.

Cada instalação necessita de prevenção confiável em possíveis pontos de conexão cruzada. A maneira como uma válvula de retenção sanitária evita o refluxo é simples: ela fecha sozinha sempre que a pressão direta cai. Esta simples acção impede estes riscos antes que se transformem em verdadeiros eventos de contaminação.

Proteção de bombas e equipamentos de processo

O fluxo reverso também prejudica equipamentos de processo dispendiosos na indústria de alimentos e bebidas. Quando uma bomba para, a gravidade pode empurrar o fluxo reverso através do sistema. Essa reversão repentina causa golpe de aríete. O golpe de aríete causa picos de pressão que danificam os impulsores, as vedações e a tubulação da bomba. Uma válvula instalada corretamente fecha imediatamente quando o fluxo é revertido, evitando danos por golpe de aríete.

As válvulas de retenção sanitárias protegem equipamentos em muitos usos na indústria. Nas linhas de alimentação e descarga da caldeira, eles interrompem o fluxo reverso e o golpe de aríete, mantendo as bombas de alimentação seguras. Em fogões, sistemas de refrigeração e linhas de vapor, essas válvulas sanitárias realizam o mesmo trabalho crítico. As válvulas de retenção rosqueadas do disjuntor de vácuo interrompem o backup de condensado, protegendo as válvulas contra o colapso da pressão e os danos à bomba que se seguem.

As instalações de produção também dependem dessas válvulas em diversas áreas. As entradas de enchimento de refrigerantes carbonatados usam verificações de elevação assistidas por mola para interromper o fluxo reverso e a erosão da sede causada pela pulsação de CO₂, protegendo as bombas de enchimento. As linhas de transferência de purê de frutas precisam de verificações de oscilação completa com filtros para evitar obstrução de partículas e fluxo reverso. A saída da caldeira de fervura do mosto requer verificações de elevação em alta temperatura para evitar o relaxamento da mola e o fechamento retardado, evitando fervura e protegendo as bombas a jusante. As linhas de retorno CIP se beneficiam de válvulas de placa dupla instaladas verticalmente, que reduzem incidentes de biofilme e evitam a contaminação bacteriana juntamente com o acúmulo de bactérias. Cada uso exige um projeto de válvula específico que corresponda ao tipo de fluido, temperatura e padrão de fluxo.

Cada uso na indústria traz desafios diferentes. O design correto da válvula resolve esses desafios, mantendo as condições sanitárias. A seleção e o posicionamento adequados dessas válvulas mantêm a produção funcionando e evitam paralisações dispendiosas.

Válvulas de retenção sanitárias versus válvulas de retenção padrão

As válvulas de retenção padrão e sanitárias permitem que o fluido flua em uma direção. Mas seus designs são diferentes no que diz respeito à segurança do produto. Uma válvula padrão funciona bem em tubos industriais. No entanto, essa mesma válvula não pode ser utilizada com alimentos ou bebidas.

Materiais Higiênicos e Acabamentos Suaves

As válvulas sanitárias usam aço inoxidável 316L para o corpo, disco e mola. Este metal não enferruja quando limpo com produtos químicos agressivos ou ao tocar em alimentos ácidos. As válvulas padrão geralmente usam aço carbono ou latão. Esses metais podem vazar pequenas partículas para o produto. As vedações nas válvulas sanitárias seguem as regras da FDA e 3-A. Os materiais de vedação comuns são EPDM, silicone, Viton e PTFE. Essas vedações podem suportar muitos ciclos de limpeza a vapor sem quebrar ou inchar.

O acabamento superficial é outro grande diferencial. Um corpo de válvula padrão possui uma superfície interna áspera. Pedaços de comida grudam nessa superfície e bactérias podem crescer ali. O corpo de uma válvula sanitária possui uma superfície interna lisa com rugosidade muito baixa. Este acabamento permite que a válvula drene completamente e deixa poucos pontos onde o líquido pode se acumular.

O design sem fendas é a diferença mais importante. Uma válvula de retenção sanitária não possui pernas mortas ou locais ocultos onde os germes possam se acumular. Curvas controladas, caminhos completos e alinhamento exato do ferrolho eliminam pequenas lacunas nas juntas. Faces niveladas e auto-alinhadas evitam saliências e desalinhamento. Soldas de topo orbitais e ponteiras moldadas evitam quaisquer intrusões ou reentrâncias. Esses recursos reduzem o risco de biofilme e ajudam nos métodos de limpeza aprovados. Uma válvula padrão possui conexões roscadas e sedes rebaixadas. Esses recursos retêm sujeira e são difíceis de limpar.

Compatibilidade de limpeza no local

Os sistemas Clean-in-Place empurram o líquido de limpeza através da linha de processo sem desmontá-lo. As válvulas sanitárias são feitas para este trabalho. Suas superfícies internas lisas permitem que o fluido de limpeza toque todos os pontos que entram em contato com o produto. A sua forma sem fendas evita que a sujidade se esconda nas fendas. Suas vedações podem lidar com muitas rodadas de soluções cáusticas e ácidas quentes.

As válvulas padrão não funcionam bem com Clean-in-Place. Corpos roscados e peças fundidas ásperas retêm sujeira que o líquido de limpeza não consegue atingir. Uma válvula padrão deve ser retirada e limpa manualmente. Isso acrescenta trabalho e pode causar erros ao colocá-lo de volta. As válvulas sanitárias permanecem no lugar e são limpas na linha. Isso mantém o equipamento sanitário pronto para o próximo lote. Também mantém toda a linha de processamento limpa.

Uma válvula de retenção sanitária evita o refluxo usando um sistema unidirecional sensível à pressão. Um disco ou esfera com mola abre quando a pressão direta o empurra e veda assim que o fluxo inverte. No processamento de alimentos e bebidas, esta ação protege a pureza do produto e evita o golpe de aríete. Ele também protege equipamentos caros e atende às regras rígidas da FDA e do USDA. As válvulas sanitárias usam aço inoxidável 316L, acabamentos lisos e caminhos sem fendas. Esses recursos as diferenciam das válvulas padrão e impedem o acúmulo de bactérias. Para qualquer linha de processamento de alimentos ou bebidas, este componente simples protege a qualidade e a segurança. Seu fechamento confiável mantém a contaminação afastada e a produção funcionando.

Perguntas frequentes

Como funciona uma válvula de retenção sanitária?

A válvula abre quando a pressão direta é mais forte que a força da mola. Ele fecha sozinho quando o fluxo para ou gira. Este design fácil interrompe o refluxo sem quaisquer controles externos.

Por que as válvulas sanitárias são essenciais no processamento de alimentos e bebidas?

As válvulas sanitárias mantêm produtos crus e soluções de limpeza fora das linhas de alimentos acabados. Eles também protegem as bombas contra golpes de aríete. A indústria de processamento depende deles para a higiene.

Quais materiais são usados ​​nas válvulas de retenção sanitárias?

Eles usam aço inoxidável 316L para o corpo e a mola. As vedações são EPDM, silicone, Viton ou PTFE em conformidade com a FDA. Esses materiais funcionam bem para processamento de bebidas.

Como as válvulas sanitárias atendem aos padrões de segurança?

Eles têm acabamentos lisos e um design sem fendas. Eles permitem a limpeza Clean-in-Place. Isso atende às regras de segurança para produção de bebidas.
