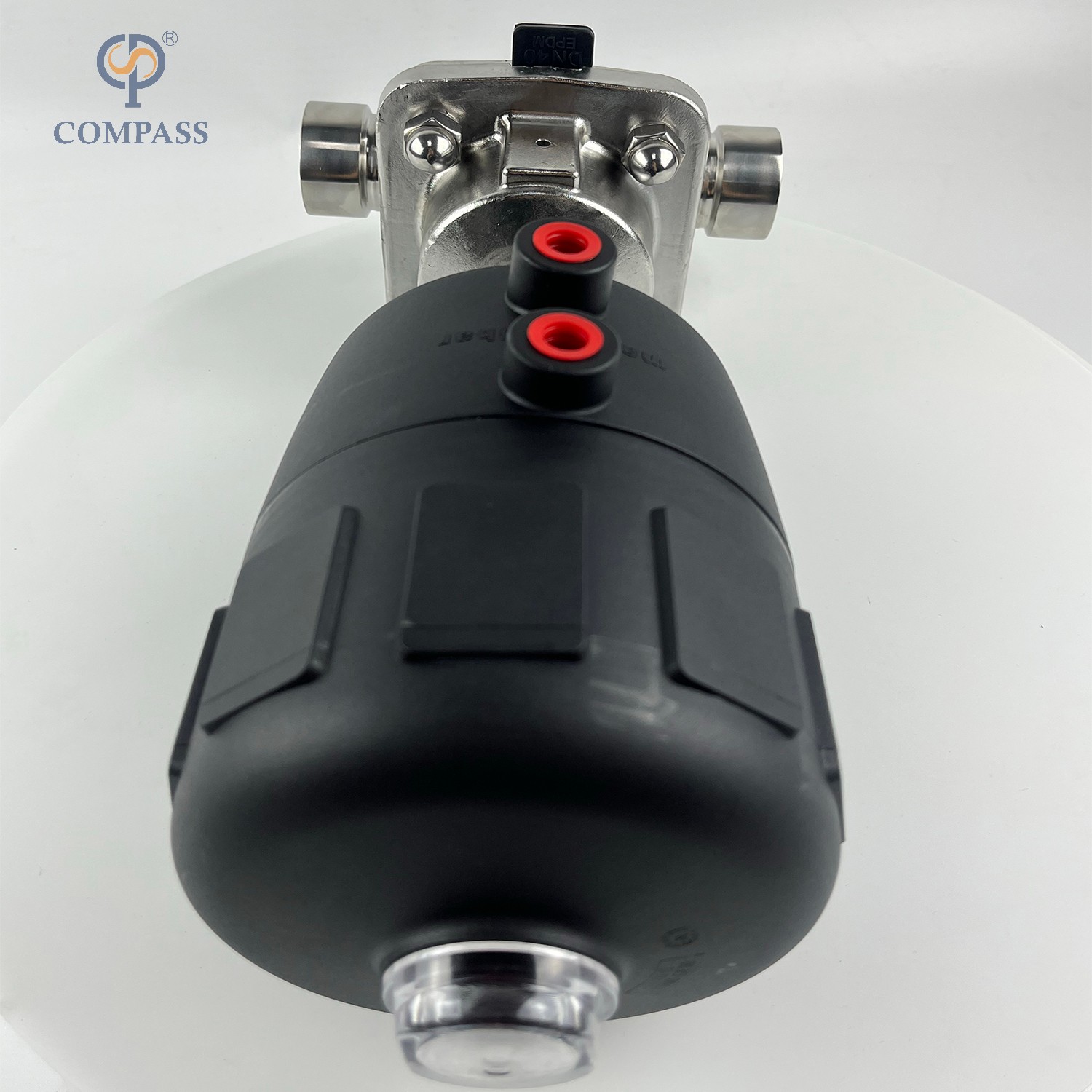

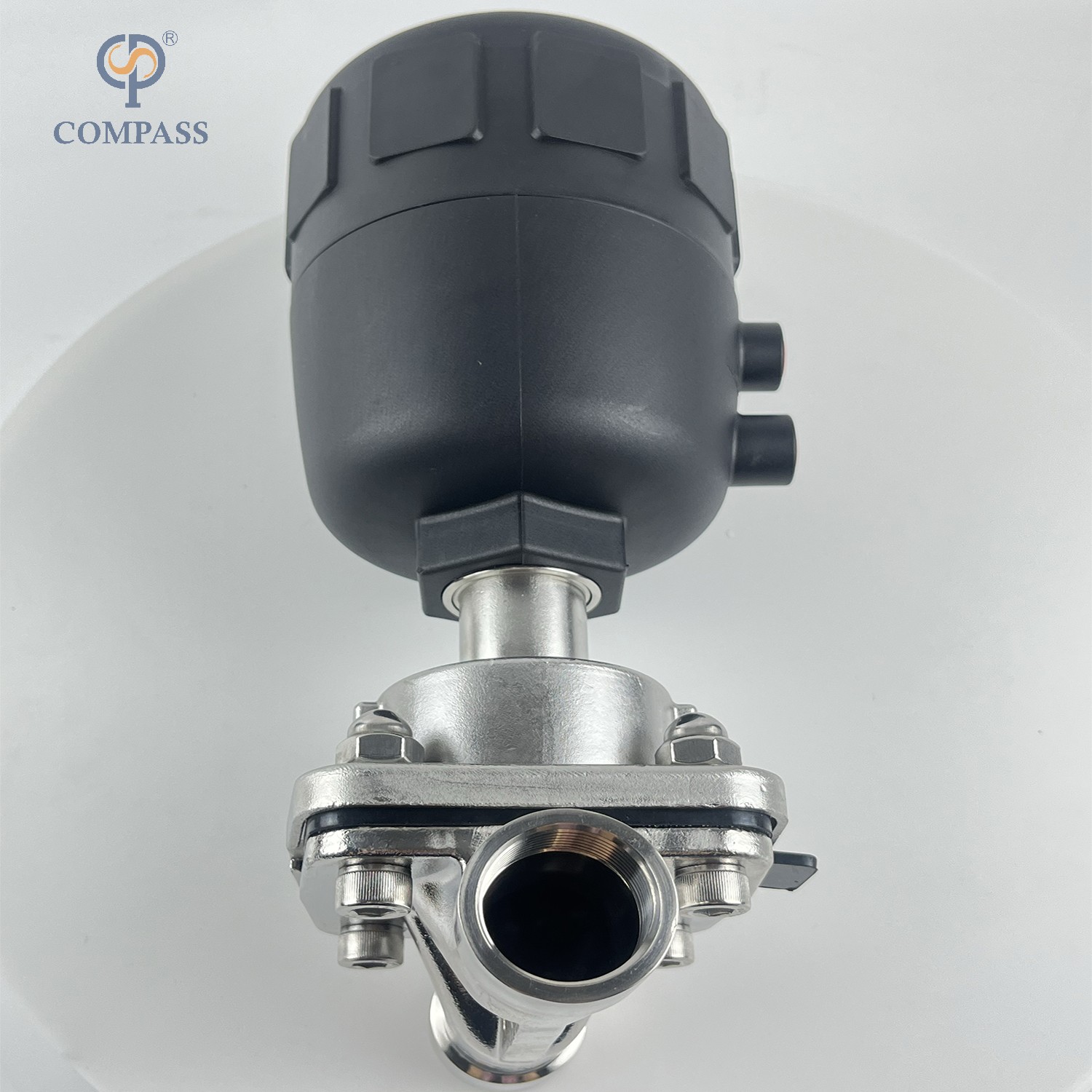

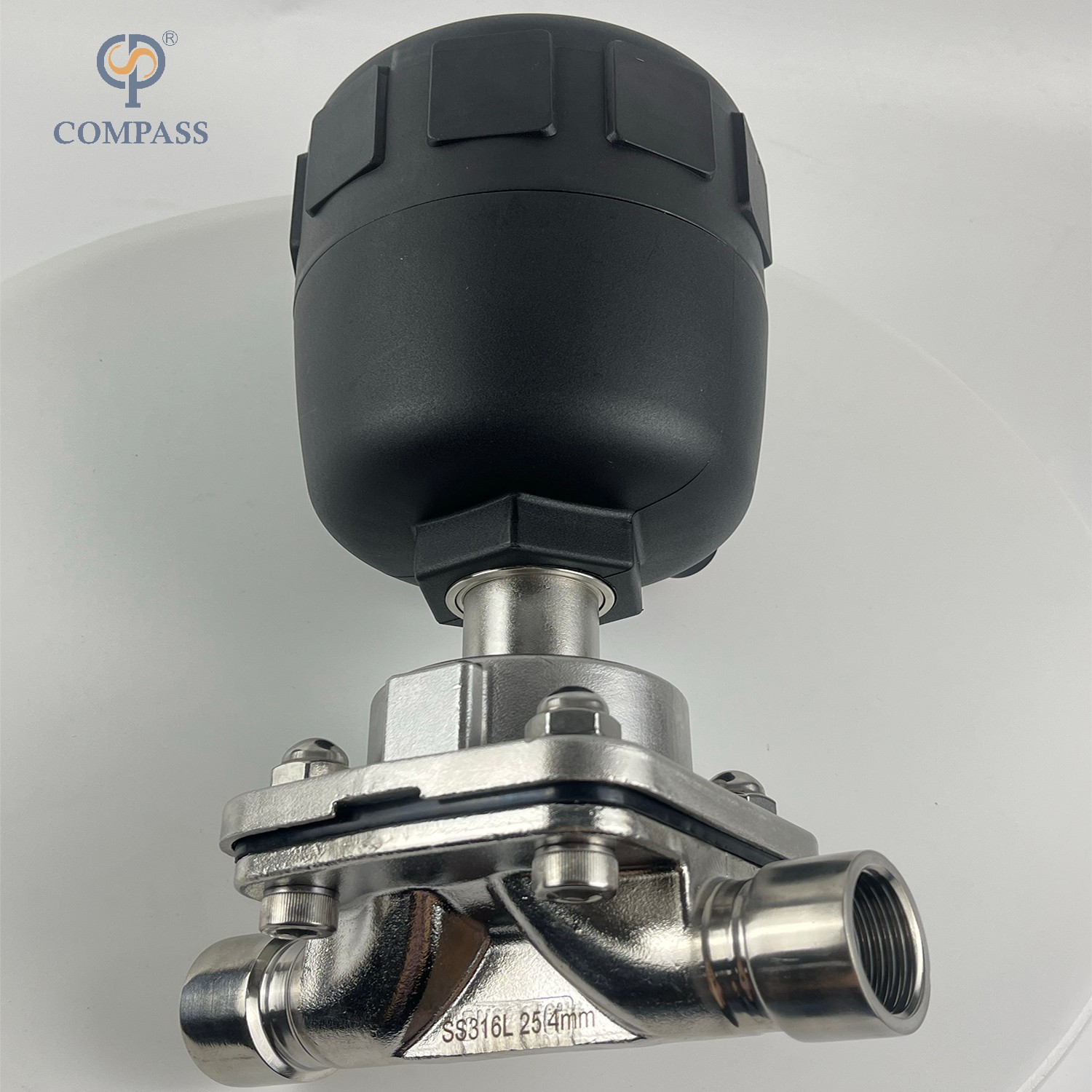

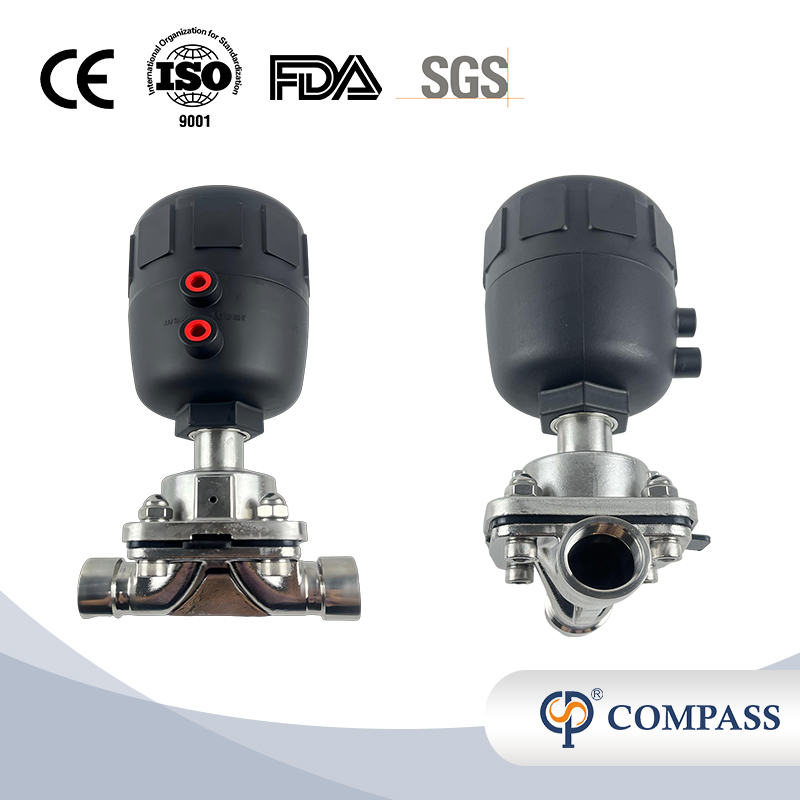

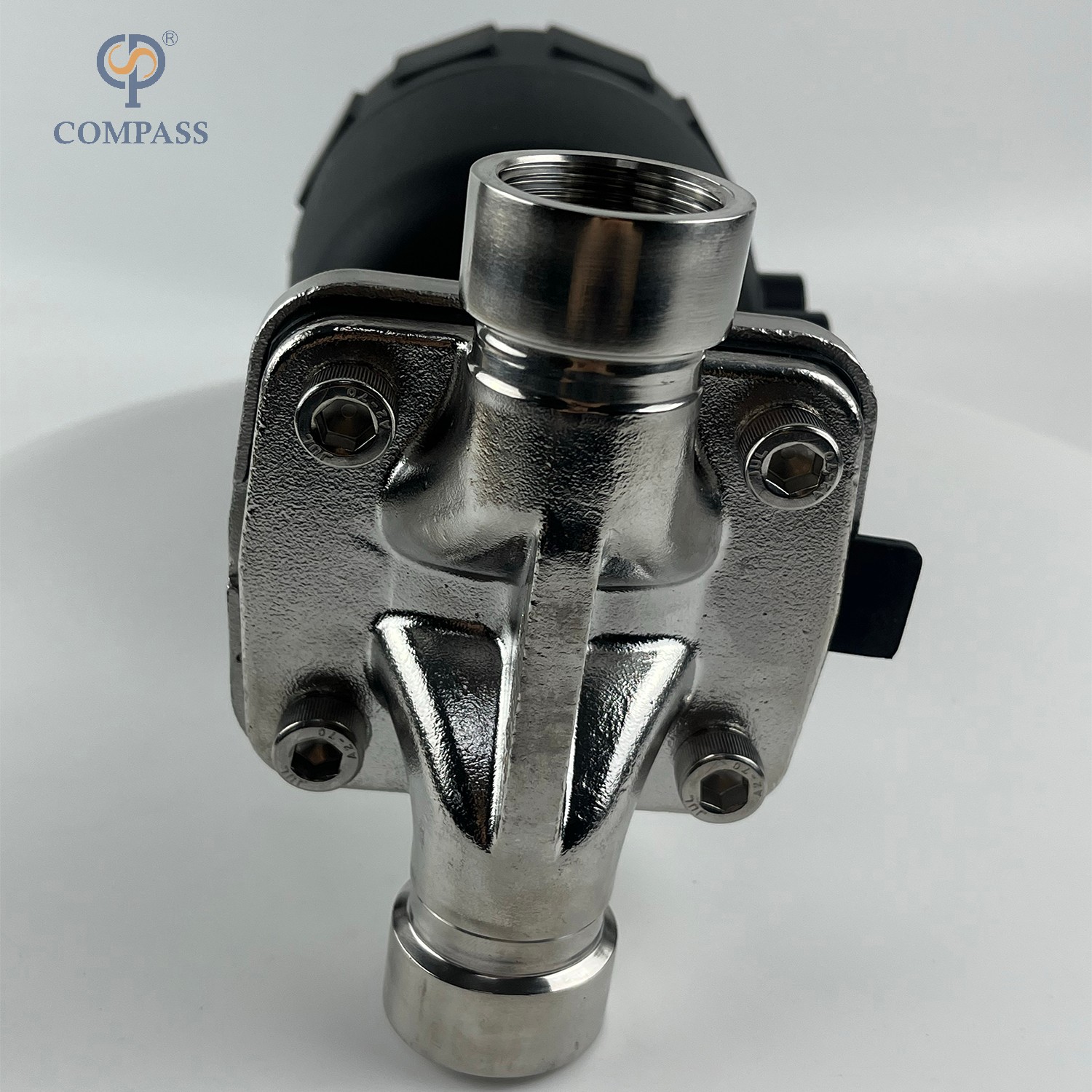

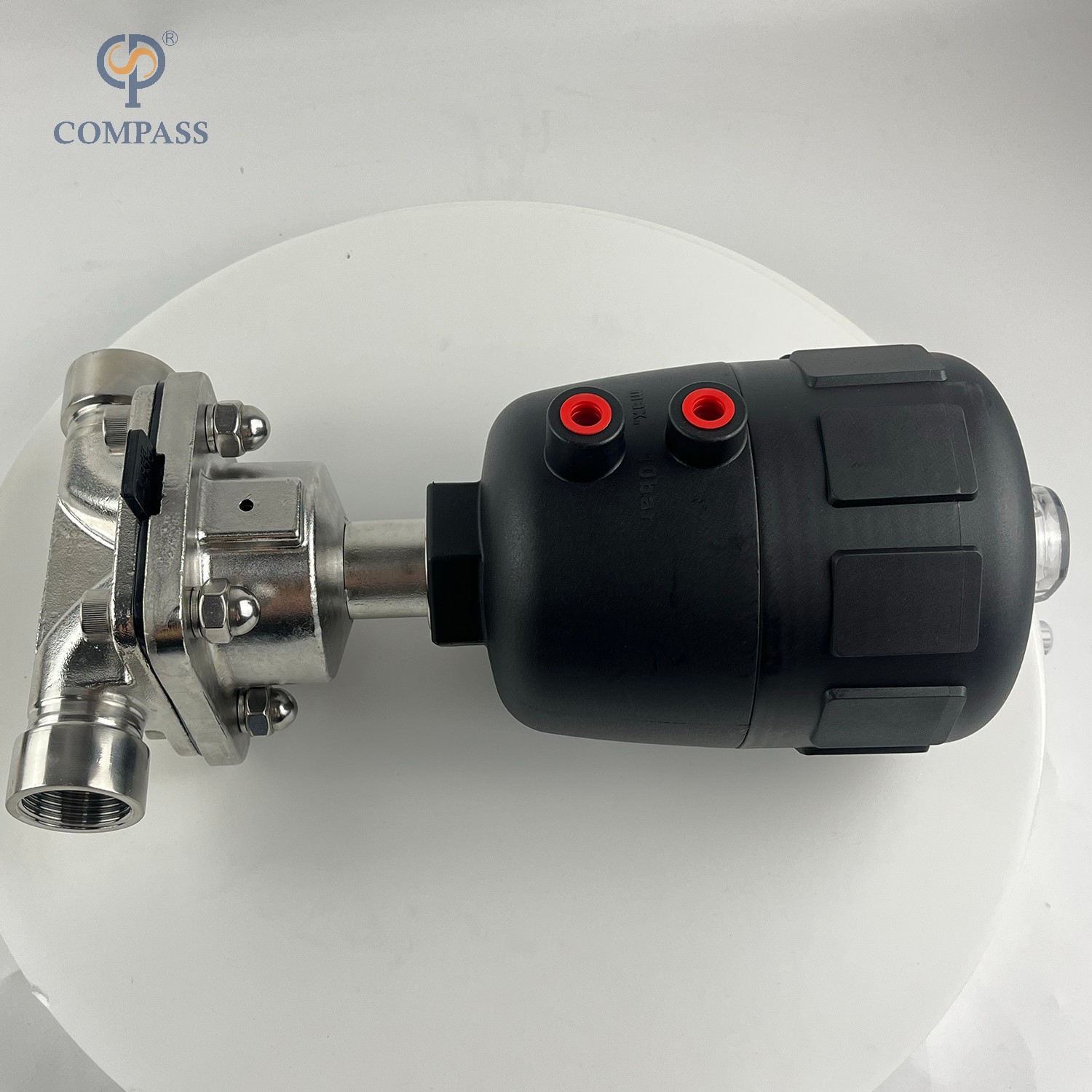

G 1 'SS316L G Válvula de diafragma reta feminina com cabeça pneumática plástica

A válvula de diafragma é normalmente fechada, onde o diafragma se agarra à cavidade interna do corpo da válvula e fecha o caminho do fluxo da tubulação. Quando a válvula de diafragma precisa ser limpa ou aberta, o caule se move para cima girando o volante manual ou acionando o atuador de controle pneumático, e o diafragma esférico se dobra para cima, para que a válvula esteja aberta e atinja a exigência de limpo e aberto. O diafragma separa a cavidade interna do corpo da válvula inferior da cavidade interna da tampa da válvula superior, de modo que o haste e o núcleo da válvula localizados na parte superior do diafragma não sejam corroídos pelo meio, portanto a estrutura de vedação de embalagem é eliminada e o vazamento médio não ocorrerá. O projeto otimizado do corpo da válvula fez com que a descarga do líquido de limpeza não forme um fenômeno de retenção.

Princípio de trabalho

A válvula de diafragma é normalmente fechada, onde o diafragma se agarra à cavidade interna do corpo da válvula e fecha o caminho do fluxo da tubulação. Quando a válvula de diafragma precisa ser limpa ou aberta, o caule se move para cima girando o volante manual ou acionando o atuador de controle pneumático, e o diafragma esférico se dobra para cima, para que a válvula esteja aberta e atinja a exigência de limpo e aberto. O diafragma separa a cavidade interna do corpo da válvula inferior da cavidade interna da tampa da válvula superior, de modo que o haste e o núcleo da válvula localizados na parte superior do diafragma não sejam corroídos pelo meio, portanto a estrutura de vedação de embalagem é eliminada e o vazamento médio não ocorrerá. O design do corpo da válvula otimizado fez com que a descarga do líquido de limpeza não forme um fenômeno de retenção

Modelo:
G 1 '
Marca do Produto:
COMPASS
Código Do Produto:
010404A01A0104A01B25

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Parâmetro principal

Padrão	SMS, DIN, BPE
Peças de contato do material	SS316L (1.4404)	Fornecido com relatório de inspeção de material
Tamanho	1/4 'a 4 ', DN6 para DN100

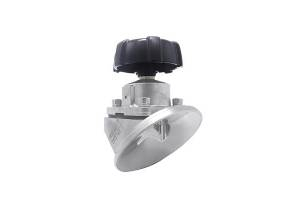

Combinação corporal	Modelo reto, t três maneiras, tipo u, fundo do tanque
Conexão	Butt-Weld, Tri-Clamp, fios masculinos, rosqueado feminino, união, thread de solda, flange
Material de vedação	Silicone, EPDM, EPDM com diafragma de PTFE Split, EPDM com diafragma composto de PTFE. Todos os selos materiais estão em conformidade com FDA21CFR117.2600

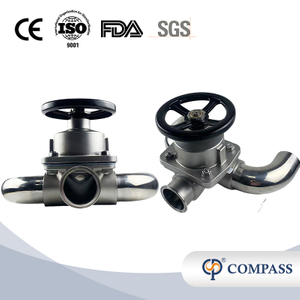

Opção de energia	Operação manual
	Atuador pneumático da SS, atuador pneumático plástico
	Controlador C-top, controlador C-top (AS-I)
Pressão de trabalho	≤10bar (145psi)
Pressão de fornecimento para o atuador aéreo	5 ~ 8 (72,52psi ~ 116psi)
Tratamento de superfície externa	RA16 ~ 32UIN (0,4 ~ 0,8UM)
Tratamento da superfície interna	RA16 ~ 32UIN (0,4 ~ 0,8UM)

Design e recursos

1. A válvula de diafragma sanitária é melhor na característica do fluxo em comparação com outras válvulas. É mais fácil limpar e melhor processar a substância com partículas. O fenômeno da bolsa de ar é raro durante a aplicação do controle de fluxo.

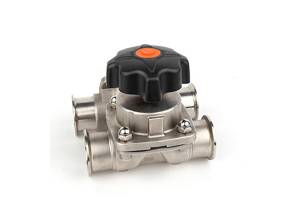

2.Mini DIAFRAGM Válvula Tamanho disponível: 1/4 ', 3/8 ', 1/2 ', 3/4 ', DN6, DN10, DN15, DN20
3.DIAPHRAGM Válvula Disponível Tamanho: 1 '-4 ', dn25-dn100
4.Stable para cip/sip.
5. Participa em contato com o produto: SS316L, outras peças de aço inoxidável: SS304.

Opções

1.A junta pode ser EPDM, EPDM com diafragma de divisão PTFE, EPDM com diafragma composto de PTFE 2.Connection pode ser soldado de bunda, três lã, rosca masculina, rosca feminina, união, teatro de solda, flange ou outros mediante solicitação. 3.Power Option tem operação manual, atuador pneumático da SS, atuador pneumático de plástico, controlador de top c,

C- Top Controller (AS-I) 4. Combinação de corpo tem um modelo reto, T três maneiras, tipo U, fundo do tanque

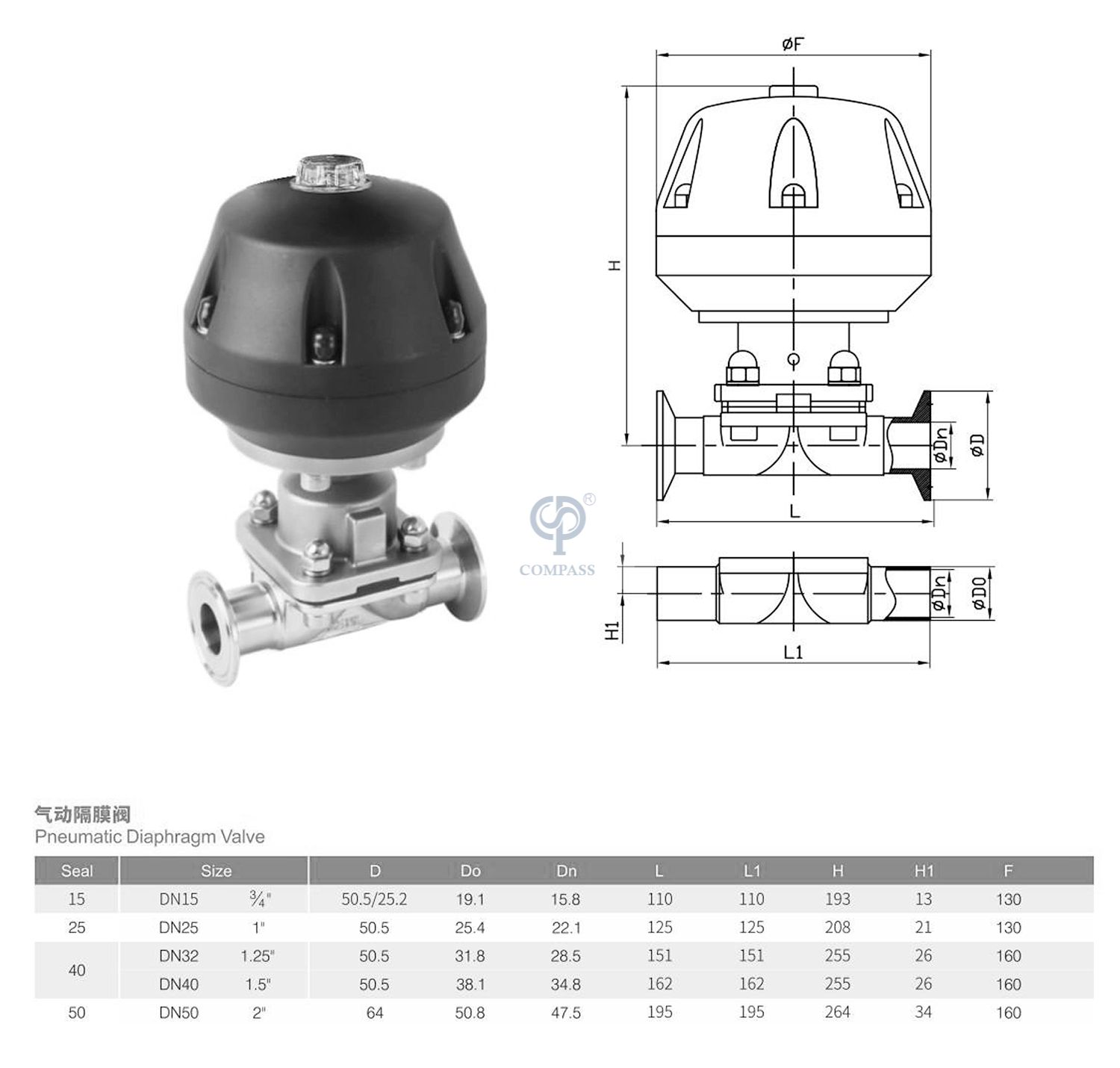

Especificações técnicas

Máx. Pressão: 10bar

Min. Pressão: 0,2bar

Faixa de temperatura: EPDM: -5 ~ 212 ° F (-20 ~ 100ºC)

EPDM com PTFE: -184 ~ 302 ° F (-120 ~ 150ºC)

Outros materiais estão disponíveis mediante solicitação.

Como pedir válvula de diafragma sanitário?

1. O que é padrão para a válvula de diafragma? Como DIN, SMS, BPE.

2. O que é material, apenas SS316L.
3. O tamanho do que é opcional? O tamanho disponível é de 1/4 de polegada a 4 polegadas, DN6 a DN100.
4.O material do diafragma? Silicone, EPDM, EPDM com diafragma de divisão PTFE.
5. O final da conexão do que, Suh, como traseira, trifina, extremidade do flange?
6. O que o princípio de funcionamento do que manual, o atuador pneumático da SS ou o atuador pneumático plástico?
7. A conexão corporal de que modelo, como modelo reto, t três maneiras, u tipo?
