Uma válvula de retenção sanitária é um dispositivo de duas portas que permite que o fluxo siga apenas em uma direção. Ele interrompe o refluxo em linhas de processamento limpas. Esta válvula mantém os produtos puros e impede a contaminação em sistemas de alimentos, bebidas, laticínios e medicamentos. Funciona sozinho, usando mecânica. O fluxo de fluido abre e fecha a válvula. Você não precisa de poder externo ou de uma pessoa para administrá-lo. Você conta com esta parte para manter seus sistemas sanitários limpos. Este artigo explica como funciona a válvula de retenção sanitária, os tipos que você pode obter e os principais fatores para escolher uma. O refluxo pode estragar um lote inteiro e trazer germes perigosos. Escolher a válvula certa evita esses problemas dispendiosos e mantém os produtos seguros.
Principais conclusões
Uma válvula de retenção sanitária interrompe o refluxo por conta própria. Mantém seu produto limpo e seguro.
A válvula usa a pressão do líquido que flui para abrir e fechar. Não precisa de eletricidade ou de pessoa para operá-lo.
Escolha válvulas de retenção de esfera para fluidos que contenham sólidos. Escolha válvulas de retenção de mola para qualquer ângulo de montagem.
Escolha materiais de válvula adequados ao seu produto e como você o limpa. Isso evita a contaminação e faz com que a válvula dure mais.
Escolha uma válvula que você possa consertar facilmente sem ferramentas. Isso economiza tempo e reduz o tempo de inatividade.
O que é uma válvula de retenção sanitária
Definição e objetivo principal
Uma válvula de retenção sanitária é uma válvula especial com duas portas. Possui uma abertura para entrada de fluido e outra para saída. Este design faz com que o fluido flua apenas em uma direção. Também interrompe o fluxo reverso, que as pessoas chamam de refluxo. Você verá esta válvula em muitos setores. As fábricas de alimentos e bebidas o utilizam muito. A fabricação de drogas também depende disso. A válvula mantém os produtos seguros e puros. Funciona como uma parada confiável de refluxo nessas linhas importantes.
A principal função desta válvula é simples. Ele mantém seu produto limpo enquanto o prepara. Qualquer sujeira pode estragar um lote inteiro. Uma válvula de retenção sanitária impede que isso aconteça. Por exemplo, uma fábrica de laticínios coloca esta válvula após o filtro final. Isto evita que o produto suje o filtro e os tubos de ar. Você sempre obtém produtos seguros e limpos.
Principais recursos de design para serviços higiênicos
Os construtores fabricam essas válvulas pensando na limpeza. Eles usam materiais limpos como aço inoxidável 316L. As superfícies internas são lisas e brilhantes. Essa suavidade impede que as bactérias se escondam e cresçam. Um anel de vedação proporciona um fechamento firme. A válvula também funciona com sistemas de limpeza no local (CIP). Você pode limpá-lo sem desmontá-lo.
O acabamento superficial é muito importante para a higiene e uso CIP. Trabalhos diferentes necessitam de níveis de rugosidade diferentes. Aqui estão os padrões comuns:
Para usos ASME BPE, as superfícies que tocam o produto precisam de um acabamento de 20 µ polegadas Ra (0,5 µm) ou melhor. Isto é verificado com um perfilômetro calibrado e listado no relatório de teste do material.
Acabamento superficial padrão: Ra 0,6 µm para processamento geral de alimentos e bebidas.
Acabamento superficial aprimorado: Ra 0,4 µm para uso em medicamentos, laticínios e alta pureza.
Acabamento eletropolido: Ra inferior a 0,4 µm para produtos biofarmacêuticos e as mais altas necessidades de limpeza.
Esses recursos mantêm seus sistemas limpos e seguros. Eles também reduzem a chance de sujeira em cada lote que você faz.

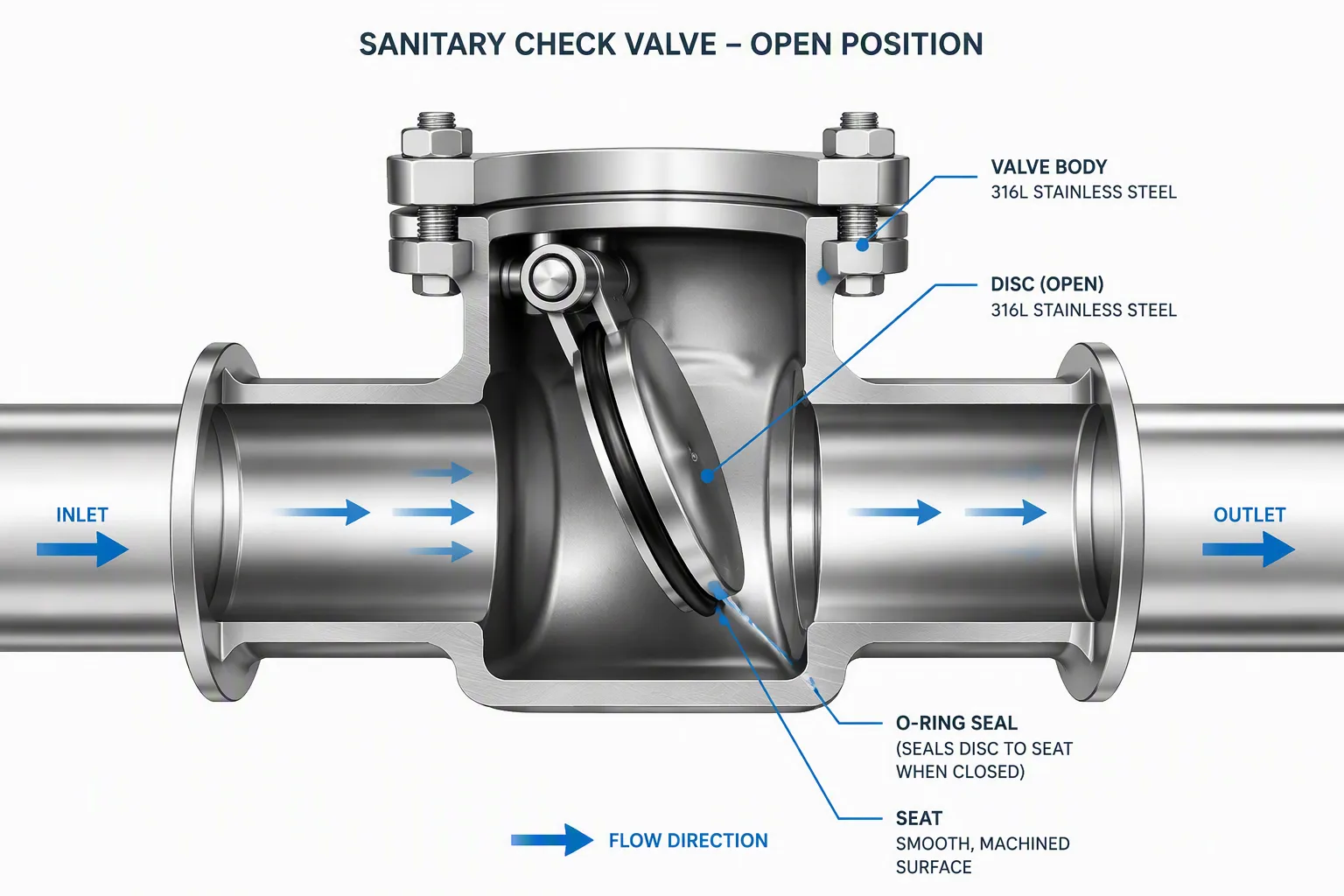

Como funcionam as válvulas de retenção sanitárias
Controle de fluxo automático e operado mecanicamente
Uma válvula de retenção sanitária funciona como um dispositivo de segurança de ação automática. Ele responde diretamente ao fluido que se move através do tubo. A válvula não precisa de uma pessoa para abri-la ou fechá-la. Também não requer energia elétrica ou ar comprimido. A direção do fluxo e a pressão orientam todas as ações.
Veja como funciona o processo. O fluido entra na válvula pelo lado de entrada. A pressão deste fluxo direto empurra a parte de fechamento interna para longe da sede. Esta ação abre a válvula. O produto passa para a saída. Quando o fluxo para ou tenta reverter, a parte de fechamento retorna à sua posição de repouso. Ele pressiona o assento e bloqueia a passagem. Nenhum fluido pode viajar para trás através da válvula.
Você não precisa monitorar a válvula durante a produção. Ele observa o fluxo e age por conta própria. Isso o torna uma parte do seu sistema de baixa manutenção.
Compreender como funcionam as válvulas de retenção sanitárias ajuda você a entender por que elas são importantes. A válvula usa uma mecânica simples. Você instala um e confia nele para fazer seu trabalho por muito tempo. Menos coisas podem quebrar ou falhar.
Uma válvula de retenção sanitária oferece proteção automática sem trabalho manual. A sensibilidade da válvula às mudanças de fluxo é uma característica fundamental. Mesmo uma pequena queda na pressão direta aciona a sequência de fechamento. Essa resposta rápida interrompe o refluxo antes que ele comece. Você evita misturar produtos ou puxar fluido sujo para linhas limpas.
O papel da sede, do disco e do anel de vedação na vedação
Três partes principais trabalham juntas dentro da válvula. Estes são o assento, o disco e o O-ring. Cada um desempenha um papel específico na criação de uma vedação confiável.
A sede é uma superfície usinada dentro do corpo da válvula. Ele fornece uma área plana ou cônica onde o disco faz contato. Os construtores tornam esta superfície lisa e precisa. Qualquer imperfeição pode causar vazamento. O assento deve corresponder exatamente ao formato do disco.
O disco é a parte móvel que abre e fecha a válvula. Em uma válvula de retenção esférica, o disco é uma esfera. Em uma válvula de retenção de mola , ela se parece mais com uma placa plana ou gatilho. O fluxo direto levanta o disco da sede. Quando o fluxo para, o disco retorna à sua posição fechada. A gravidade, a força da mola ou a pressão reversa ajudam-no a se acalmar.
O anel de vedação fica em uma ranhura no disco ou na sede. Este anel de borracha cria a vedação final. Quando o disco pressiona contra a sede, o anel de vedação se comprime. Ele preenche todas as pequenas lacunas e evita vazamentos. Esta vedação é o que torna possível a prevenção do refluxo. Sem um bom anel de vedação, o produto pode vazar pela válvula e causar problemas.
A escolha do material para o O-ring é importante. As opções comuns incluem EPDM, silicone e PTFE. Cada um trabalha com produtos e métodos de limpeza diferentes. Você deve escolher o material certo para evitar contaminação. Uma vedação ruim permite que bactérias entrem no seu processo. Isso pode estragar um lote inteiro.
O design destas três peças determina a confiabilidade da válvula. Uma sede desgastada ou um anel de vedação danificado podem causar vazamentos. Inspecione esses componentes durante a manutenção. Substitua os O-rings em intervalos programados. Mantenha as superfícies de vedação limpas e sem danos.
A compreensão dessas três partes lhe dará conhecimento prático sobre a operação da válvula. Você sabe o que acontece dentro da válvula durante cada ciclo. Isso ajuda você a escolher o design certo. Também ajuda a detectar problemas antes que eles causem perda de produto.

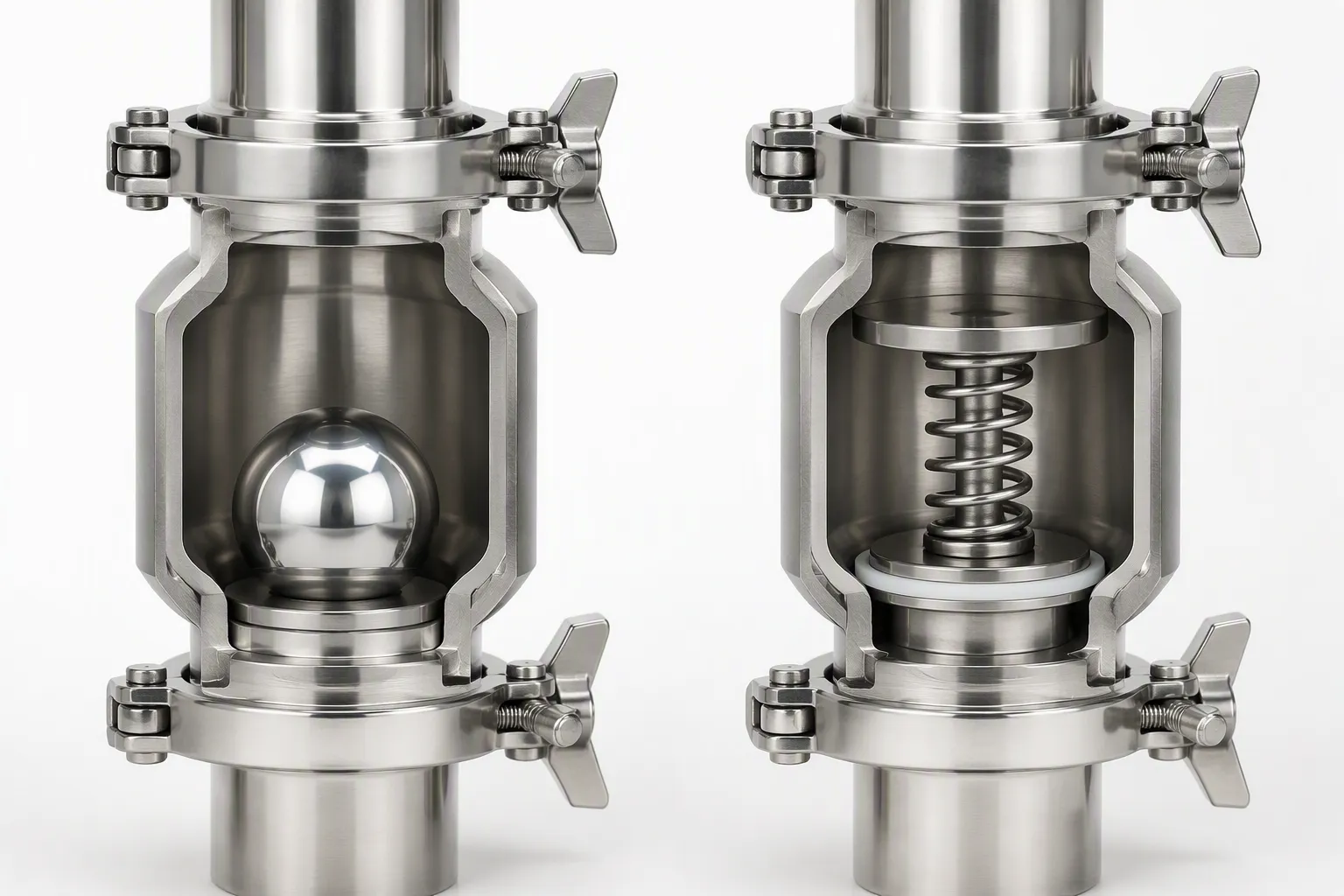

Tipos de válvulas de retenção sanitárias
Você encontrará dois tipos principais de válvulas de retenção sanitárias em processamento limpo: válvulas de retenção de esfera e válvulas de retenção de mola. Cada tipo se adapta a trabalhos diferentes. Sua escolha depende do fluido, da vazão e da posição de instalação. Compreender ambos os designs ajuda você a escolher a válvula de retenção sanitária certa para sua linha.
Válvulas de retenção de esfera
Uma válvula de retenção esférica usa uma esfera simples como parte móvel. O fluxo direto empurra a bola para longe do assento. A bola rola ou levanta para deixar o produto passar. Quando o fluxo para, a bola cai de volta no assento. A gravidade o puxa para baixo e cria uma vedação. Nenhuma mola ou força externa é necessária.
Este design lida bem com sólidos. A bola sai do caminho das partículas do seu produto. Também cria uma baixa queda de pressão. Sua bomba não funciona tanto para empurrar o fluido. Isso economiza energia e reduz o desgaste do sistema.
Você pode escolher entre dois subtipos. Um design de bola em Y coloca a bola em um ângulo. Um design de esfera concêntrica mantém a esfera alinhada com o tubo. Ambos funcionam bem em muitas aplicações sanitárias. O estilo Y-ball geralmente se adapta a espaços apertados. O estilo concêntrico oferece um caminho de fluxo reto.
As válvulas de retenção de esfera funcionam melhor em linhas verticais com fluxo ascendente. A gravidade ajuda a bola a retornar ao seu lugar. Em linhas horizontais, você precisa de uma versão assistida por mola para um fechamento confiável. Você pode fazer a manutenção dessas válvulas sem ferramentas especiais. Uma simples braçadeira ou conexão roscada permite abrir o corpo e inspecionar a bola.
Válvulas de retenção de mola
Uma válvula de retenção de mola adiciona uma mola atrás do disco. A mola empurra o disco em direção ao assento. O fluxo direto deve superar a força da mola para abrir a válvula. Quando o fluxo para, a mola fecha o disco. Esta ação sempre oferece uma vedação confiável. A força da mola também impede que o disco vibre durante condições de baixo fluxo.
O design da mola funciona em qualquer orientação de instalação. Você pode montá-lo verticalmente, horizontalmente ou em ângulo. A mola não depende da gravidade. Isso torna o desempenho consistente em diferentes configurações. Você obtém a mesma força de fechamento, independentemente de como instala a válvula.
Dois subtipos também existem aqui. Um design de mola concêntrica centraliza o disco no caminho do fluxo. Um design de mola excêntrica desloca o disco para um lado. O estilo excêntrico ajuda com fluidos que contêm alguns sólidos. O caminho de deslocamento permite que as partículas passem sem ficar presas.
Essas válvulas custam um pouco mais do que projetos de esfera. A parte extra adiciona complexidade. No entanto, a vedação confiável muitas vezes justifica o preço.
Válvulas de retenção oscilantes são comuns em serviços gerais. Eles usam um disco articulado que se abre com o fluxo. No entanto, você raramente verá válvulas de retenção oscilantes em aplicações sanitárias. Suas dobradiças e bolsos internos retêm o produto e resistem à limpeza. As válvulas de retenção de elevação oferecem outra opção de serviço geral. Eles usam um disco que se eleva verticalmente do assento. Estas válvulas muitas vezes não atendem aos padrões de projeto higiênico.
Para processos limpos, opte por designs de esfera ou mola. Eles drenam totalmente, limpam facilmente e atendem às rígidas regras de higiene. Seu produto permanece seguro e seu sistema permanece limpo.
Principais especificações e classificações de desempenho
Faixas de temperatura, pressão e vazão
As válvulas de retenção sanitárias funcionam bem em muitas condições diferentes. As classificações de temperatura e pressão dependem dos materiais específicos e do projeto da válvula. Sempre consulte a folha de dados do fabricante para o seu modelo exato.
A taxa de fluxo desempenha um grande papel no dimensionamento e seleção da válvula. Uma válvula muito pequena bloqueia o fluxo e causa queda de pressão. Uma válvula muito grande pode não vedar bem em baixas vazões. Você deve combinar o tamanho da válvula com as necessidades de vazão do seu sistema. Pense tanto no fluxo normal quanto no pico de demanda ao escolher uma válvula.
Materiais de Construção e Compatibilidade CIP
Você verá o aço inoxidável 316L como material de corpo padrão para válvulas de retenção sanitárias. Esta liga combate a corrosão e suporta ciclos de limpeza repetidos. Os materiais de vedação mudam com base nas necessidades da sua aplicação.
Elastômero
Faixa de temperatura
Principais pontos fortes
Limitações
EPDM (curado com peróxido)
-45°C a +150°C
Grande resistência ao vapor para ciclos SIP; forte resistência a ácidos e álcalis
Fraca resistência a óleos e gorduras
Silicone (VMQ)
-60°C a +230°C
Melhor faixa para temperaturas extremas; notas claras permitem que você assista visualmente
Fraca resistência ao rasgo; não para vapor superaquecido acima de 121°C
FKM (Viton)
-25°C a +200°C
Maior resistência química; resiste a óleos e gorduras
Classes resistentes ao vapor necessárias para uso SIP
Esses selos devem seguir as regras da FDA sob 21 CFR 177.2600 para contato direto com alimentos. As superfícies que tocam o produto necessitam de um acabamento de Ra ≤ 0,8 µm. Este acabamento liso ajuda na limpeza e esterilização eficazes. Também evita que a contaminação se esconda em buracos ou fendas. Escolher o material certo protege a higiene e prolonga a vida útil da válvula.
Selecionando a válvula de retenção sanitária correta
Correspondência do tipo de válvula com a aplicação e propriedades do fluido
As qualidades do seu fluido guiam cada decisão que você toma. Líquidos finos como água ou leite movem-se facilmente pela maioria dos designs de válvulas. Produtos espessos como iogurte, molhos ou xaropes precisam de cuidados extras. Esses fluidos espessos lutam contra o fluxo e podem bloquear pequenas passagens. Você deve escolher uma válvula com um amplo caminho de fluxo para impedir entupimentos. Um projeto de passagem total com pouca restrição de fluxo mantém o produto em movimento suave.
Pense no seguinte ao combinar uma válvula com sua aplicação:
Qual é a espessura do fluido e se ele contém sólidos
A vazão e a pressão que você precisa
Como você irá instalá-lo (para cima ou lateralmente)
Se funciona com limpeza CIP/SIP
Produtos espessos como iogurte precisam de válvulas sem pontos mortos. Os resíduos se acumulam em pequenas lacunas e prendem bactérias. Esse acúmulo prejudica a higiene e causa contaminação. Uma válvula com superfícies lisas, sem cantos e com boa drenagem resolve esse problema. Para linhas de iogurte que utilizam sistemas de pigging, a válvula deve ser de passagem total. Isso permite que o porco passe livremente e evita o acúmulo.
Produtos espessos, como molhos, xaropes e geléias, precisam de válvulas com caminhos de fluxo largos para evitar entupimentos.
Manutenção, capacidade de manutenção em campo e verificações de compatibilidade
O bom cuidado das válvulas de retenção sanitárias começa com uma escolha inteligente. Procure válvulas que você possa desmontar e consertar sem ferramentas especiais. Uma simples conexão de braçadeira permite abrir o corpo, verificar o disco e trocar o O-ring rapidamente. Verifique os tempos de substituição do O-ring em seu manual. Vedações desgastadas causam vazamentos e perda de produto.
A compatibilidade de materiais protege seu processo e sua válvula. Para trabalhos em laticínios, o aço inoxidável 316L com molibdênio resiste às fortes lavagens alcalinas e ácidas usadas na limpeza. Essa escolha é obrigatória para linhas de iogurte. Ele evita que a válvula enferruje e faz com que ela dure em ciclos CIP/SIP frequentes. Você também deve certificar-se de que o material da vedação corresponda ao produto, aos agentes de limpeza e à temperatura do processo. Ao escolher a melhor válvula de retenção sanitária , confirme se cada parte molhada atende às regras da FDA para contato com alimentos.
Uma válvula de retenção sanitária interrompe o refluxo automaticamente. O fluxo direto abre a válvula. A gravidade ou a força da mola o fecham. Você escolhe entre designs de bola e mola. As válvulas de esfera lidam bem com sólidos. As válvulas de mola vedam em qualquer direção. Sua escolha depende do fluido e do processo. Combine os materiais com o seu produto e agentes de limpeza. Verifique as taxas de fluxo e os limites de pressão. Escolha uma válvula que você possa consertar sem ferramentas. Peça conselhos ao seu fornecedor. A válvula certa protege seu produto com segurança.
Perguntas frequentes
O que acontece se você instalar uma válvula de retenção esférica em um tubo horizontal?
As válvulas de esfera dependem da gravidade para fechar. A instalação horizontal pode impedir que a esfera vede adequadamente quando o fluxo é interrompido. Você precisa de uma válvula de esfera assistida por mola ou de uma válvula de retenção de mola para linhas horizontais.
Você pode usar uma válvula de retenção sanitária com fluidos espessos como iogurte ou molho?
Sim. Escolha uma válvula com um caminho de fluxo amplo e de passagem total. As válvulas de retenção de esfera lidam melhor com os sólidos porque a esfera se move para fora do caminho. Evite designs com pontos mortos que prendem o produto.
Com que frequência você deve substituir o O-ring?
Verifique o manual da válvula para intervalos de substituição específicos. Inspecione o O-ring durante a manutenção de rotina. Substitua-o ao primeiro sinal de desgaste, rachadura ou vazamento. Uma vedação desgastada causa perda de produto.
Você precisa de ferramentas especiais para fazer a manutenção de uma válvula de retenção sanitária?
Não. A maioria das válvulas utiliza conexões de braçadeira simples. Você pode abrir o corpo, inspecionar o disco e substituir o O-ring sem ferramentas. Isso torna o serviço de campo mais rápido e reduz o tempo de inatividade.
