Como escolher a válvula de retenção sanitária certa para sistemas de processamento higiênico

A escolha da válvula de retenção sanitária certa começa com as necessidades do seu processo, não com a válvula em si. Os engenheiros devem considerar quatro áreas principais: o que a aplicação exige, se os materiais funcionam juntos, design e conformidade, e instalação e manutenção. Uma escolha errada pode levar à contaminação, tempo de inatividade dispendioso ou falhas nas regulamentações.

O plano é simples. Primeiro, verifique o fluxo, a pressão, a temperatura e as propriedades do meio. Em seguida, escolha aço inoxidável 316L e elastômeros de qualidade alimentar. Em seguida, decida entre os tipos de bola e disco. Certifique-se de que atende às regras 3-A, FDA e EHEDG. Finalmente, planeje a manutenção. No processamento de alimentos, esta abordagem cuidadosa protege a qualidade do produto e mantém as linhas funcionando.

Principais conclusões

• Primeiro, pense nas necessidades do seu processo: fluxo, pressão, temperatura e tipo de meio.

• Escolha aço inoxidável 316L e elastômeros de qualidade alimentar , como EPDM, para a maioria dos usos higiênicos.

• Escolha um projeto de válvula que seja simples de limpar e que atenda às regras 3-A, FDA e EHEDG.

• Instale a válvula da maneira correta e mantenha-a funcionando bem para evitar sujeira e travamentos.

• Use este guia como uma lista de verificação para escolher a válvula certa e manter seu sistema seguro.

Definir requisitos de válvula de retenção sanitária

Os engenheiros deveriam começar pelo processo e não pela válvula. Uma válvula que funciona bem em uma linha pode falhar em outra. As condições operacionais decidem qual válvula de retenção sanitária funcionará de maneira confiável. Quatro coisas são mais importantes: vazão, pressão, temperatura e tipo de meio.

Fluxo, pressão e temperatura

Os recursos de fluxo decidem se um design de bola ou disco se adapta à aplicação. As válvulas do tipo esfera funcionam bem em linhas de baixo fluxo e baixa pressão. As válvulas do tipo disco suportam vazões mais altas e trabalhos de processamento sanitário mais difíceis. A correspondência errada causa trepidação, desgaste prematuro ou vedação deficiente.

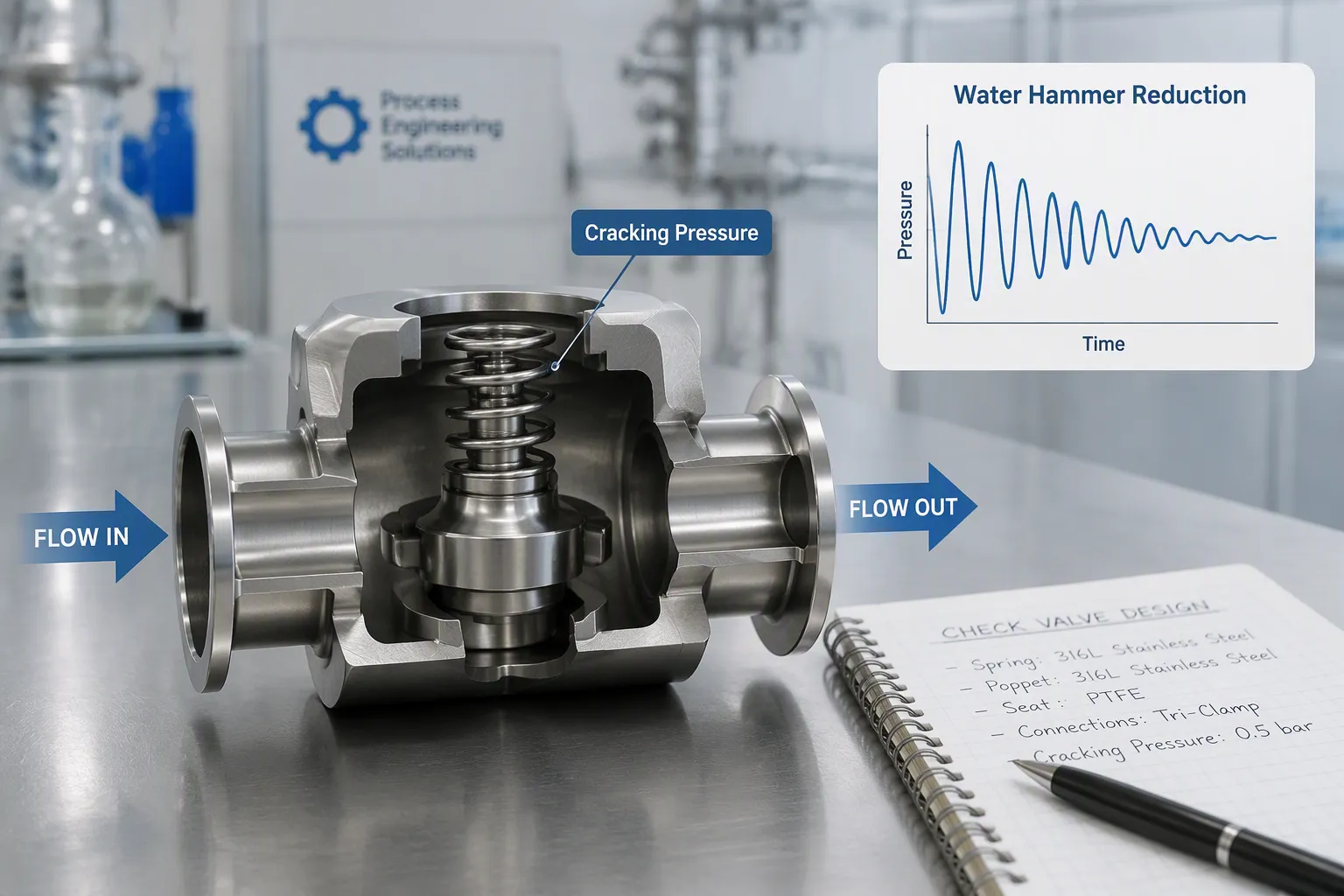

A pressão diferencial faz a válvula funcionar. Em um projeto com mola, a pressão direta deve superar a força definida da mola (pressão de ruptura) mais qualquer carga estática. Uma vez alcançado este ponto, a mola é comprimida, o gatilho levanta-se da sua sede e o fluxo começa. Quando o fluxo direto cai ou inverte, a pressão na válvula cai. A mola comprimida libera a energia armazenada para empurrar o gatilho rápida e firmemente de volta à sede antes que ocorra muito fluxo reverso.

As válvulas de retenção de mola fecham mais rapidamente devido à força mecânica da mola. Se o ciclo do sistema for rápido ou a bomba for desligada, o fechamento mais rápido reduz o risco de choque.

A maior vantagem do fechamento assistido por mola é a limitação do choque de pressão (golpe de aríete). Como a válvula fecha quase imediatamente quando o fluxo cai, o fluxo reverso dura muito menos tempo. A velocidade do fluido no fechamento também é limitada, o que corta a onda de pressão gerada quando o fluxo para repentinamente. Sua escolha deve corresponder à faixa de pressão operacional do sistema, principalmente em sistemas alimentados por gravidade ou de pressão muito baixa.

A temperatura afeta tanto o corpo da válvula quanto suas vedações. Os processos a quente nas linhas de laticínios e na produção de medicamentos precisam de materiais que resistam aos danos causados ​​pelo calor. Os engenheiros devem verificar se a faixa de temperatura nominal da válvula cobre todo o processo, incluindo os ciclos de limpeza no local e vapor no local.

Propriedades da mídia e ciclos de limpeza

O próprio fluido do processo molda a escolha do material. Produtos corrosivos, lamas espessas e suspensões arenosas precisam de combinações diferentes de elastômero e metal. As fábricas de processamento de alimentos e bebidas também devem pensar em agentes de limpeza e métodos de esterilização.

EPDM (curado com peróxido) adapta-se ao contato diário CIP/SIP com produtos cáusticos, ácidos e vapor. Nessas condições, geralmente é substituído a cada 1–2 anos. Em ciclos de autoclave, o EPDM dura mais de 1.000 ciclos. O EPDM também lida com mais de 200 ciclos sob condições SIP diárias a 121–134 °C, 2–3 bar e mais de 30 minutos. O FKM decompõe-se lentamente na água e não é recomendado para serviço a vapor. Não existe um cronograma de substituição definido para FKM em usos de vapor.

A resistência à corrosão continua sendo fundamental para peças molhadas pelo produto. O elastômero escolhido deve resistir ao inchaço, ao endurecimento e às rachaduras em todos os produtos químicos de limpeza e temperaturas que o sistema atende.

Selecione materiais compatíveis

Classes de aço inoxidável

As peças molhadas pelo produto em uma válvula de retenção sanitária precisam de aço inoxidável 316L. Este grau de baixo carbono combate a corrosão por cloretos muito melhor do que 304. O Equivalente de Resistência à Picagem (PRE) mostra o porquê: 316L geralmente pontua 23–30 em todas as baterias, enquanto 304 fica entre 18–22. Essa lacuna é importante nas fábricas de processamento químico, onde os produtos químicos alvejantes e CIP prejudicam as ligas mais fracas.

O 304 pode enferrujar em ambientes clorados – água salgada, suor, água sanitária e até mesmo água da torneira em áreas costeiras. Use 316L sempre que for possível o contato com cloreto.

A passivação torna o 316L ainda mais forte. O processo acumula cromo na superfície, elevando a proporção Cr:Fe acima de 3:1 nos 10 nanômetros mais externos. O ferro livre se dissolve e o molibdênio se junta ao filme passivo. Essa camada autocurativa se forma novamente após pequenos danos, mantendo a resistência à corrosão ao longo de anos de serviço. O 316L eletropolido e passivado atinge rugosidade superficial (Ra) abaixo de 0,2 μm, o que limita a adesão bacteriana. Para processamento geral de alimentos, um polimento mecânico com Ra ≤ 0,8 μm é higiênico. As linhas de laticínios e bebidas geralmente solicitam Ra ≤ 0,5 μm, enquanto as farmacêuticas e de bioprocessamento precisam de Ra ≤ 0,38 μm sob ASME BPE SF1.

Seleção de elastômero

O material de vedação deve se adequar à rotina de limpeza. O EPDM entra em contato diário CIP/SIP com produtos cáusticos, ácidos e vapor, geralmente durando de 1 a 2 anos antes da substituição. O silicone oferece resistência à tração de 5–10 MPa e 200–800% de alongamento na ruptura sob ASTM D412, com conformidade com FDA 21 CFR §177.2600. O EPDM atinge resistência à tração de 7–21 MPa e alongamento de 300–600%. Ambos funcionam para serviços de qualidade alimentar, embora o EPDM supere o silicone em vapor e exposição cáustica.

As vedações encapsuladas em PTFE ampliam a compatibilidade química com ácidos minerais fortes, solventes orgânicos e cáusticos concentrados. O encapsulamento FEP suporta -60°C a +205°C; O PFA atinge +260°C. Essas opções atendem a aplicações assépticas e de alta pureza onde os elastômeros padrão se quebram.

Design para aplicações de processamento sanitário

Tipo de válvula e capacidade de limpeza

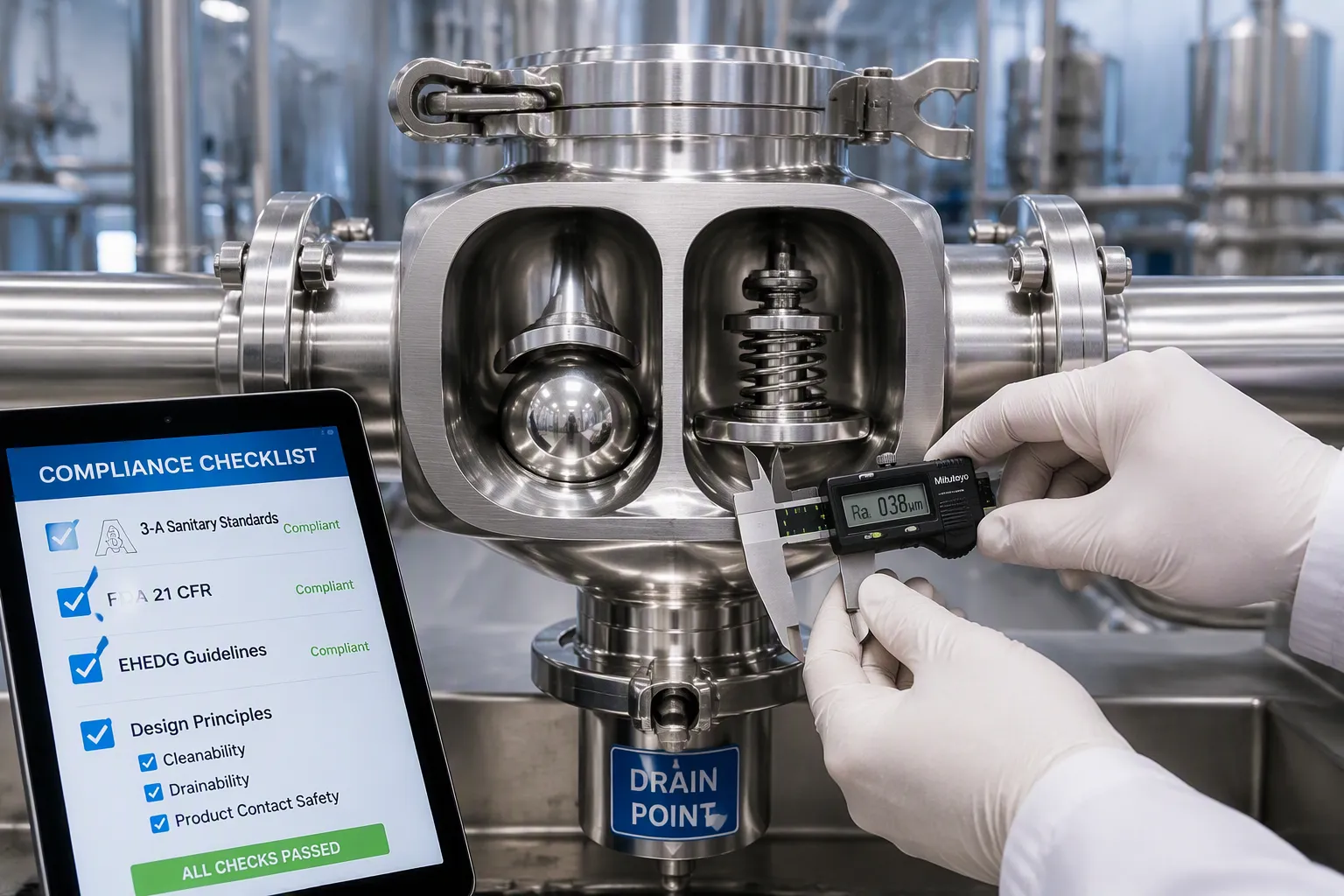

Os designs de esfera e disco são diferentes na forma como lidam com o fluxo de fluido e na facilidade de limpeza. Uma válvula de retenção esférica usa uma esfera redonda que fica apoiada em uma superfície em forma de cone. A bola se move livremente, por isso funciona bem em linhas de baixo fluxo e produtos grossos. Uma válvula de retenção de disco usa um disco articulado ou com mola. Este projeto suporta taxas de fluxo mais altas e gera menos turbulência. A limpeza também é diferente. O formato simples da bola deixa algumas pequenas lacunas, o que ajuda na drenagem. O design do disco pode prender o produto próximo à dobradiça ou mola, portanto, os engenheiros devem verificar cuidadosamente o formato interno. Ambos os tipos de válvulas de retenção aparecem em aplicações de processamento sanitário, mas a escolha errada faz com que o produto fique preso.

As conexões finais e o formato interno decidem se a válvula suporta limpeza no local (CIP) e vapor no local (SIP). As conexões Tri-clamp e DIN proporcionam juntas suaves e sem folgas. As extremidades soldadas eliminam completamente as juntas. As superfícies internas não devem ter pernas mortas e devem inclinar-se em direção ao dreno. Uma válvula com corpo plano pode reter líquido após a limpeza. Uma posição vertical com um ponto de drenagem inferior permite que o fluido escape completamente. Os engenheiros devem verificar a drenabilidade durante os testes de aceitação de fábrica. Uma válvula lavável também precisa de um acabamento superficial que impeça a adesão de bactérias. As superfícies de contato do produto geralmente devem ser definidas como Ra ≤ 0,8 µm.

Reunião 3-A, FDA e EHEDG

As regras diferenciam uma válvula de retenção sanitária de uma válvula industrial padrão. Três padrões são mais importantes: 3-A, FDA e EHEDG.

FDA 21 CFR 177.2600 cobre itens de borracha destinados ao uso repetido. Cobre sedes de vedação de elastômero em todos os tipos de válvulas sanitárias. A regra lista elastômeros básicos, aceleradores e aditivos permitidos. Os materiais aprovados incluem silicone, PTFE, Buna e EPDM. Os produtos de borracha devem ser bem limpos antes do primeiro uso. Aplicam-se limites de extração: para alimentos gordurosos, os extraíveis devem permanecer abaixo de 20 mg por polegada quadrada após 7 horas de refluxo de hexano. Para alimentos à base de água, o limite é de 175 mg por polegada quadrada após 7 horas de refluxo de água. Embora as válvulas de retenção não sejam nomeadas diretamente, elas se enquadram em todos os tipos de válvulas sanitárias porque possuem sedes de vedação de elastômero.

As certificações 3-A e EHEDG exigem documentação específica. Os compradores devem verificar :

• A certificação EHEDG é específica para configuração e posição. O certificado se aplica apenas aos tamanhos exatos, materiais de vedação e configurações testadas.

• A certificação EHEDG não substitui a validação CIP. Comprova a capacidade de limpeza sob condições de teste padrão.

• As condições de instalação são importantes. Pernas mortas, inclinações erradas ou áreas de difícil acesso podem anular o design higiênico certificado.

• Os compradores devem solicitar o certificado real, não apenas um logotipo. Confirme o número do certificado, data de emissão e data de validade.

  Aspecto da documentação	Autorização do Símbolo 3-A	Certificação EHEDG Tipo EL
  Documento primário	Número de autorização do símbolo ativo 3-A e listagem de diretório público	Certificado EHEDG PDF e lista pública de equipamentos certificados
  Método de verificação	Pesquise o banco de dados público de certificados 3-A por empresa, tipo de equipamento ou número de autorização	Navegue na lista de equipamentos certificados EHEDG, filtre por empresa ou tipo de produto, abra o PDF do certificado
  O que arquivar com PO	Listagem salva com datas de renovação	Certificado PDF arquivado com documentos PO

Devem ser exigidos certificados de materiais para aço inoxidável e elastômeros. Os procedimentos de soldagem e os registros de inspeção devem ser anotados. A validação CIP ou SIP deve ser planejada com antecedência. A configuração adquirida deve corresponder à configuração certificada, incluindo tamanhos, materiais e graus de vedação.

Planejar instalação e manutenção

A instalação correta e a manutenção regular decidem se uma válvula de retenção sanitária oferece um serviço limpo e confiável. A má colocação ou verificações ignoradas prejudicam até mesmo o melhor design higiênico.

Melhores práticas de instalação

O corpo da válvula deve estar alinhado com a tubulação para evitar pontos de tensão. Monte a válvula verticalmente com a porta de drenagem no ponto mais baixo. A gravidade então limpa o fluido restante após os ciclos CIP. As conexões finais precisam de alinhamento correto da junta. As juntas tri-clamp precisam de aperto uniforme para evitar micro-lacunas. As extremidades soldadas removem as juntas, mas requerem soldagem qualificada. Pernas mortas prendem produtos e bactérias. Cada tubo reto que leva à válvula deve inclinar-se em direção ao dreno. Os fabricantes listam comprimentos mínimos de tubos retos antes e depois da válvula.

Processos que necessitam de condições muito limpas beneficiam-se de designs sem molas. As válvulas de retenção padrão com discos ou esferas dependem do contato metal com metal contra a sede. Este contato mecânico constante causa desgaste lento ao longo do tempo. Os pedaços de metal que se formam ameaçam a esterilidade na fabricação de medicamentos injetáveis. Válvulas tradicionais com peças móveis acrescentam pontos de contaminação. Eles precisam de limpeza ou substituição frequente para permanecerem em conformidade. Alternativas sem desgaste removem peças móveis e eliminam esse risco. Eles simplificam as etapas de esterilização.

Manutenção e Inspeção

Verificações regulares detectam desgaste antes que prejudique a qualidade do produto. Os técnicos devem examinar as válvulas de retenção de disco em busca de arranhões na superfície da sede. Peças de metal de assentos desgastados vão direto para o fluxo de produtos. Na produção de medicamentos, essa contaminação por partículas ameaça a esterilidade. Projetos com mola também precisam de verificações de tensão da mola. Uma mola fraca retarda o fechamento e permite que o fluxo retroceda. A frequência de verificação depende dos ciclos operacionais. As linhas de alta ciclagem precisam de verificações mensais. As linhas de baixa ciclagem podem esperar por verificações trimestrais.

Projetos sem mola removem possíveis fontes de criação de partículas.

As vedações de elastômero quebram com o tempo. O EPDM curado com peróxido é substituído a cada um ou dois anos sob CIP/SIP diário. O silicone precisa ser verificado quanto a endurecimento ou rachaduras após repetidos ciclos de vapor. Os registros de inspeção devem incluir leituras de rugosidade superficial. Valores de Ra acima de 0,8 μm apontam para risco de adesão bacteriana. Documentar cada evento de manutenção ajuda nas auditorias regulatórias. As certificações 3-A e EHEDG exigem registros rastreáveis ​​de limpeza e inspeção. Um cronograma de substituição planejado interrompe o tempo de inatividade não planejado. Os trabalhadores devem verificar se as peças de reposição correspondem às especificações originais.

Um bom processo seletivo tem quatro etapas. Primeiro, descubra as necessidades de fluxo, pressão, temperatura e meio. Em segundo lugar, escolha aço inoxidável 316L e elastômeros de qualidade alimentar. Terceiro, projete para facilitar a limpeza e verifique a conformidade com 3-A, FDA e EHEDG. Quarto, planeje a instalação e manutenção.

A válvula de retenção sanitária correta mantém os produtos seguros, reduz o tempo de inatividade e atende às regulamentações. Uma escolha errada leva à contaminação e a falhas nas auditorias.

Os leitores devem usar este esboço como uma lista de verificação útil. Use-o ao escolher válvulas ou conversar com fornecedores. A revisão cuidadosa em cada etapa mantém os sistemas de processamento higiênico seguros e eficientes.

Perguntas frequentes

Qual tipo de aço inoxidável é adequado para peças molhadas de válvulas de retenção sanitárias?

O aço inoxidável 316L é a escolha normal. Seu equivalente à resistência à corrosão geralmente pontua entre 23 e 30, enquanto 304 fica entre 18 e 22. Essa lacuna conta em fábricas que usam produtos químicos CIP à base de água sanitária ou cloreto. O 316L passivado também cura pequenos danos superficiais por conta própria, o que faz com que dure mais tempo.

Com que frequência os operadores devem substituir as vedações de EPDM?

O EPDM curado com peróxido geralmente dura de um a dois anos com contato diário CIP/SIP com soda cáustica, ácido e vapor. Em ciclos de autoclave, aguenta mais de 1.000 ciclos. O FKM se decompõe lentamente na água e não é recomendado para serviço a vapor, portanto, nenhum cronograma de substituição definido se aplica a esse caso.

Que acabamento superficial as aplicações higiênicas exigem?

O processamento geral de alimentos necessita de polimento mecânico com Ra ≤ 0,8 μm. As linhas de laticínios e bebidas costumam pedir Ra ≤ 0,5 μm. Produtos farmacêuticos e de bioprocessamento precisam de Ra ≤ 0,38 μm sob ASME BPE SF1. O 316L eletropolido e passivado pode atingir Ra abaixo de 0,2 μm.

A certificação EHEDG cobre todas as instalações?

A certificação EHEDG é específica para cada configuração e posição. Aplica-se apenas aos tamanhos exatos, materiais de vedação e configurações testadas. Pernas mortas, inclinações erradas ou áreas de difícil acesso podem anular o design higiênico certificado. Os compradores devem solicitar o certificado real e confirmar seu número e data de validade.

Por que as linhas assépticas favorecem projetos de válvulas de retenção sem mola?

Os designs sem mola removem as peças móveis e eliminam o contato metal com metal que forma partículas de desgaste. As válvulas de disco e esfera padrão dependem do contato da sede, que se desgasta lentamente e ameaça a esterilidade na produção de medicamentos injetáveis. Alternativas sem desgaste tornam a esterilização mais simples e reduzem o risco de contaminação.
