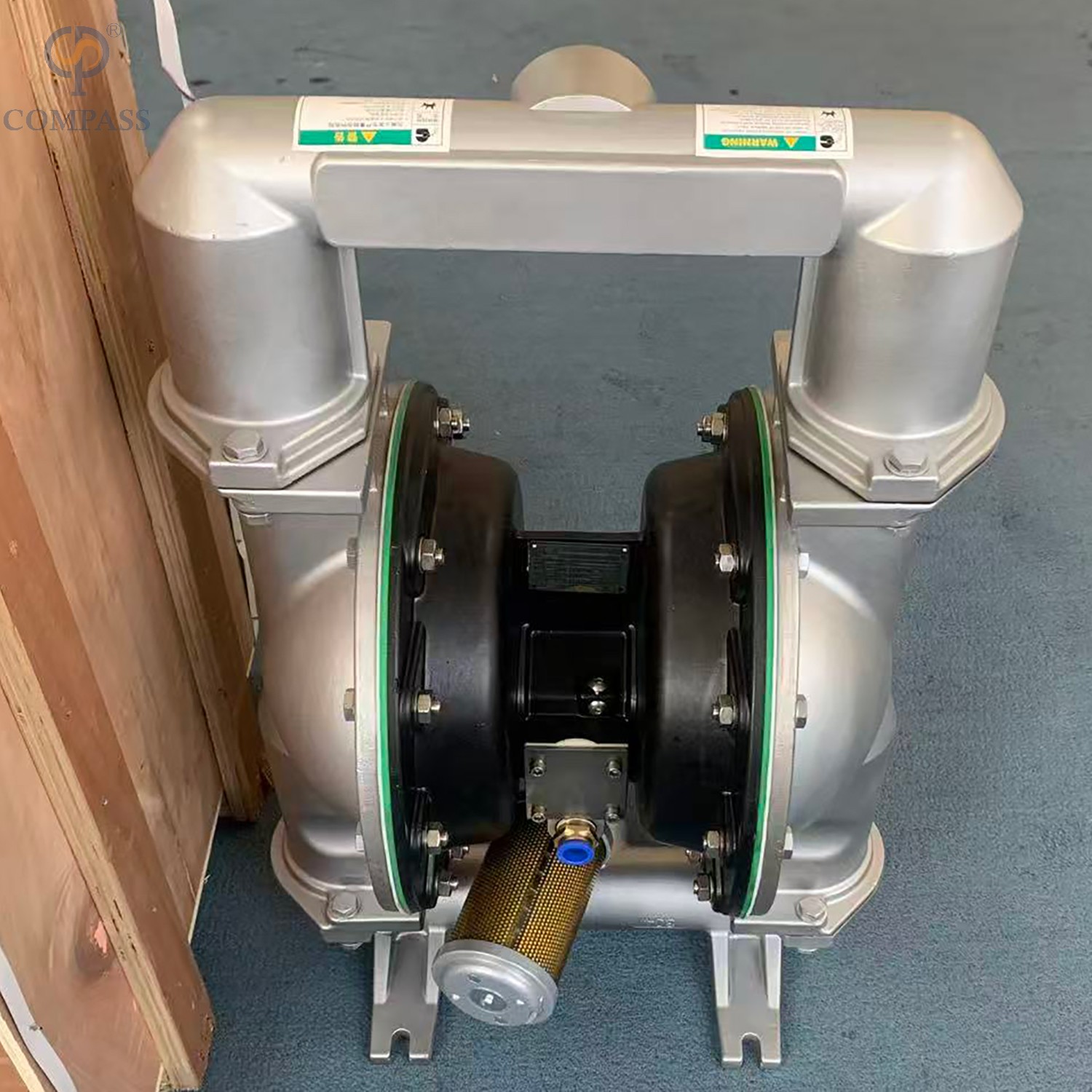

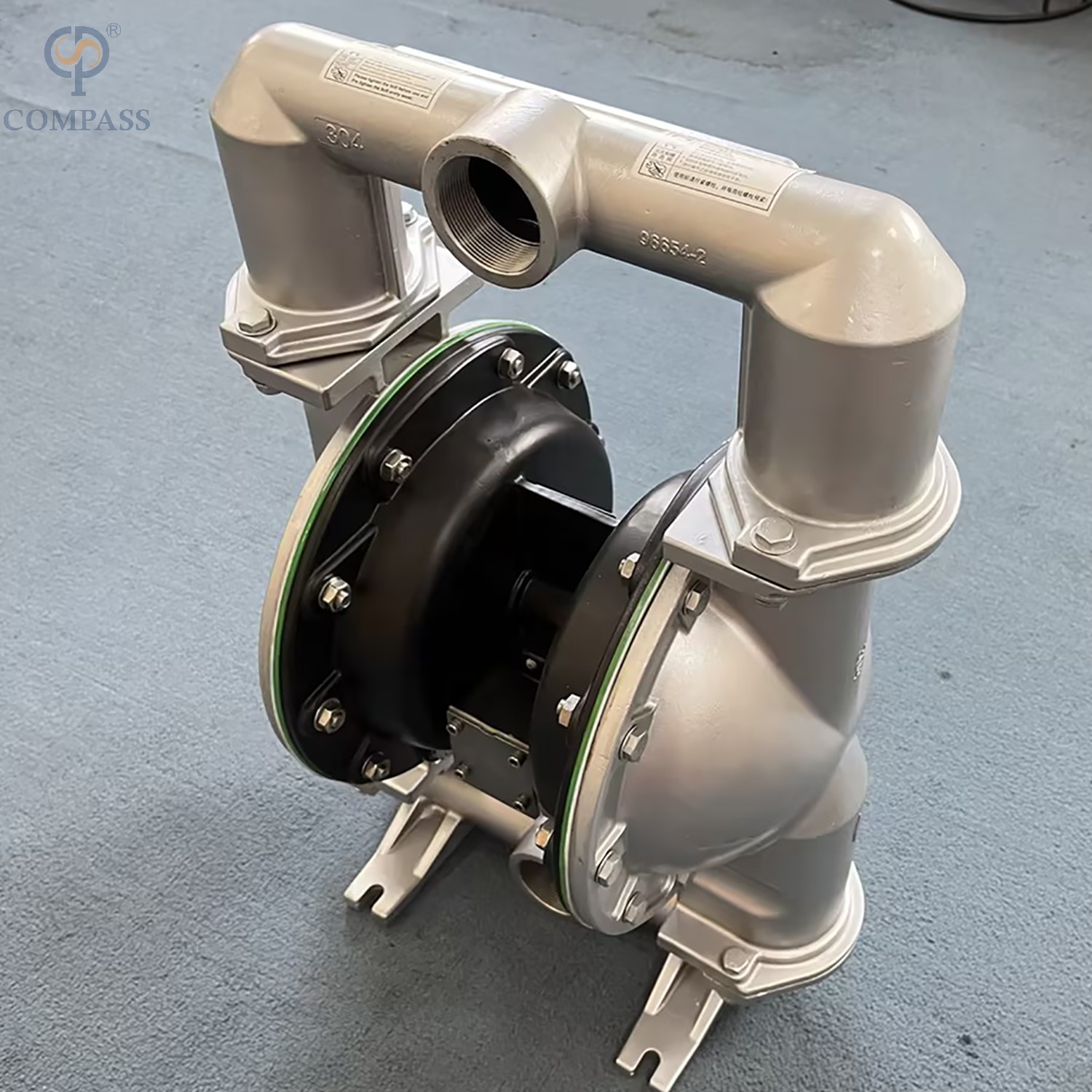

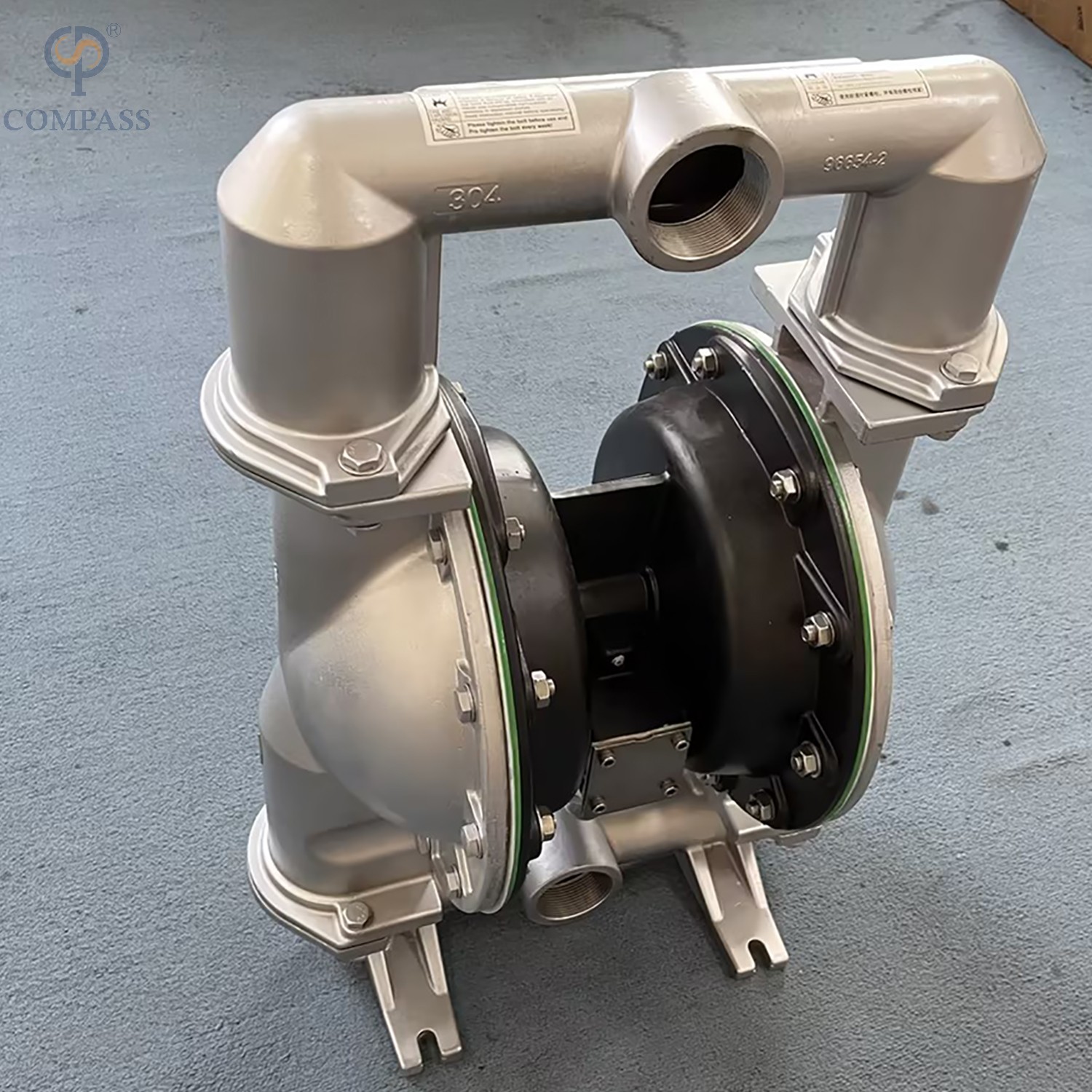

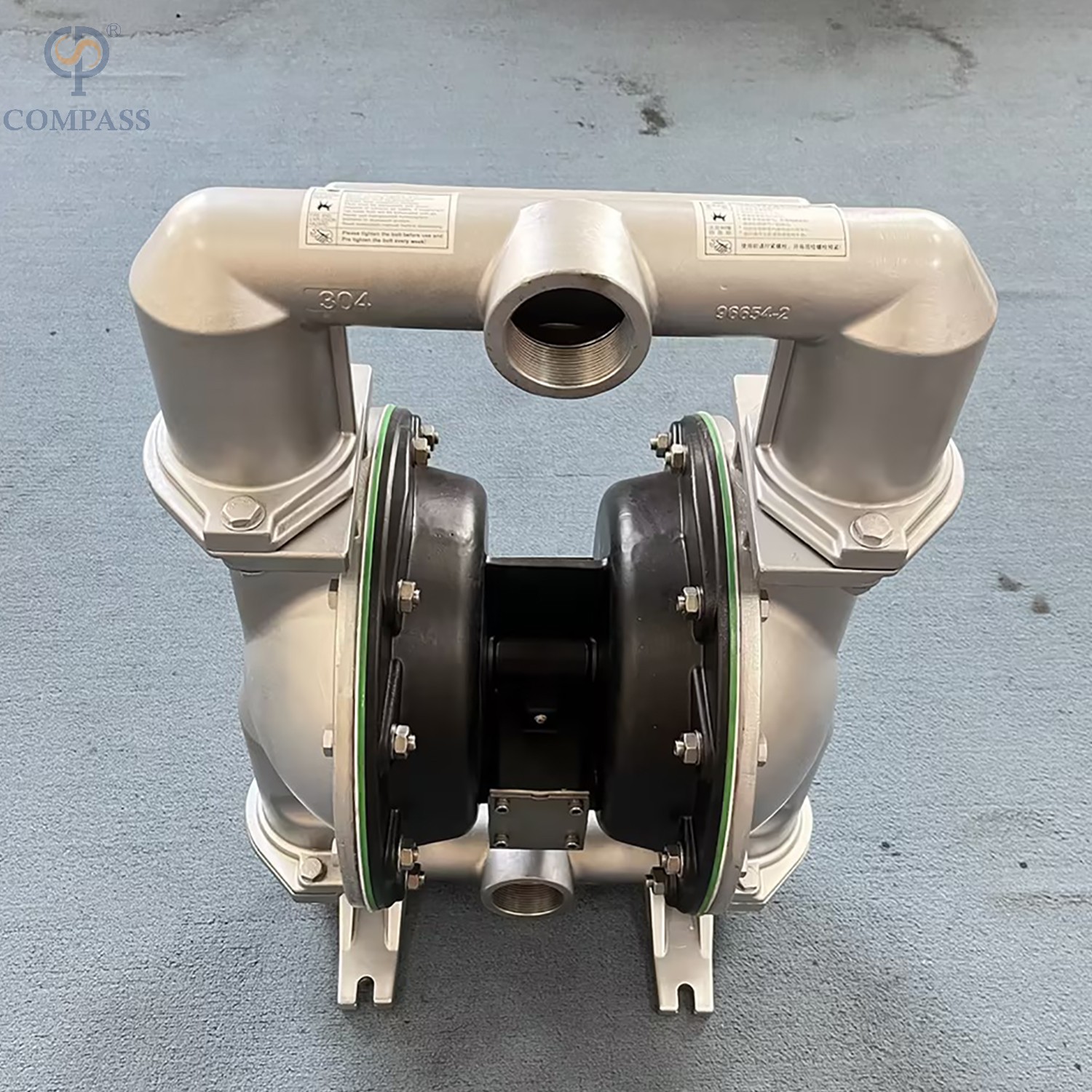

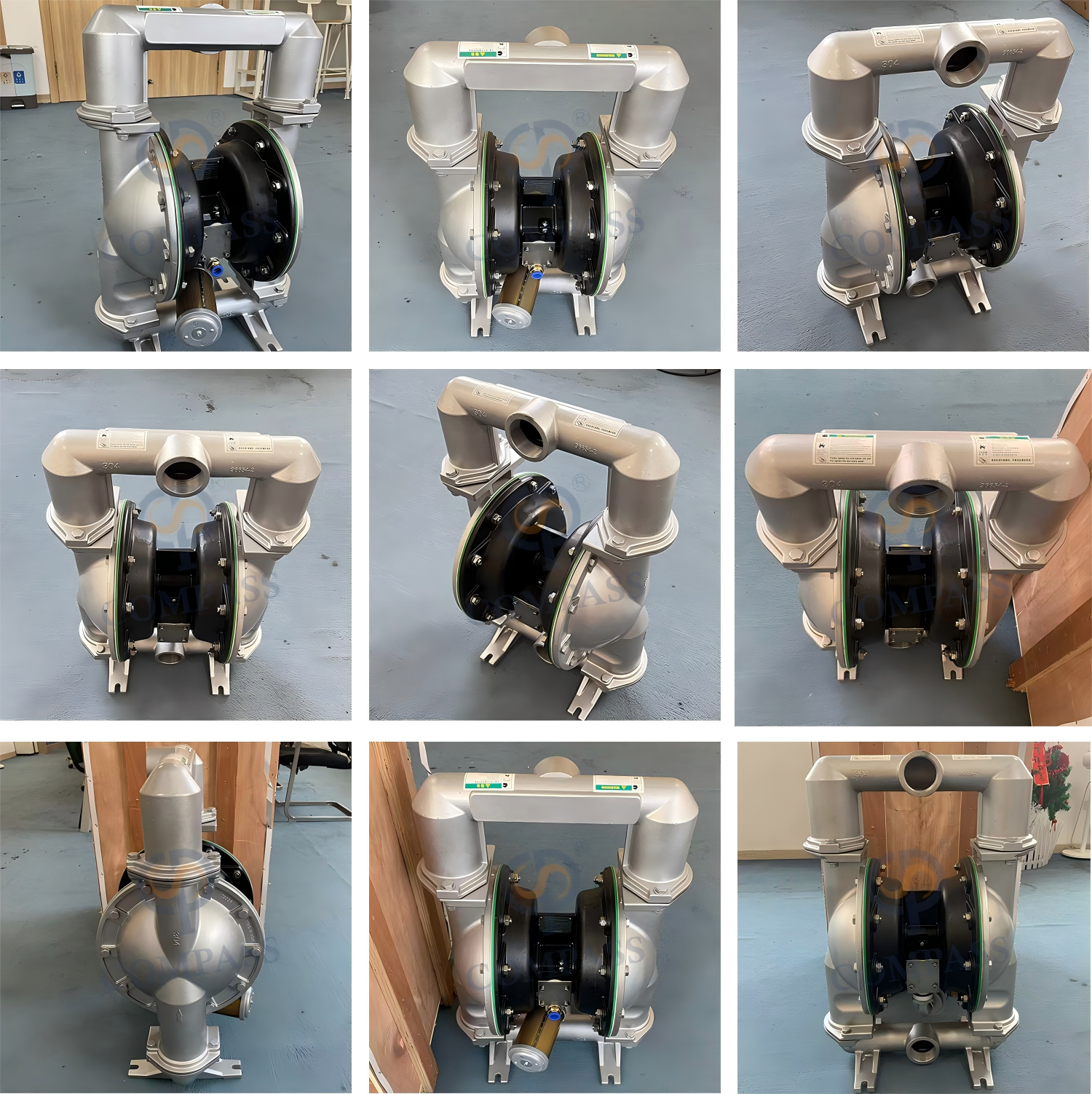

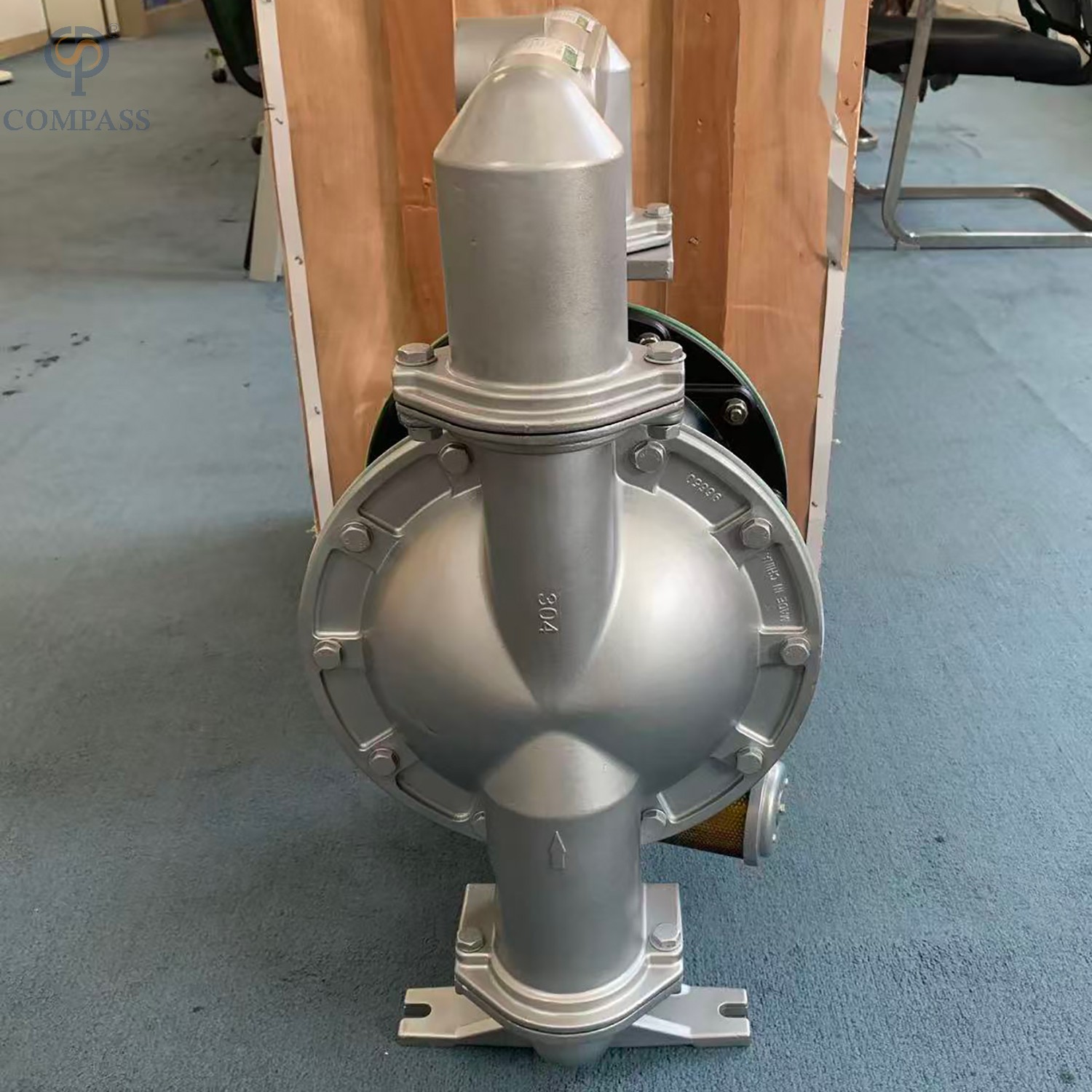

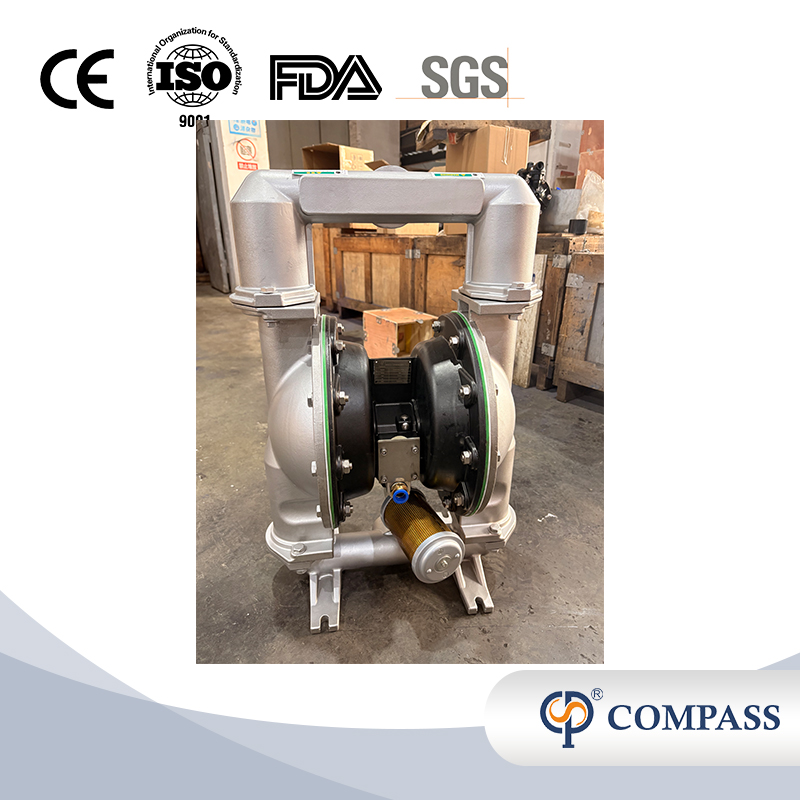

Parâmetro principal
Padrão | SMS, DIN |
Peças de contato do material | SS304 (1.4301)/SS316L (1.4404) | Fornecido com relatório de inspeção de material |
Material peças sem contato | SS304 (1.4301) |
Tamanho | CPS-ARO-50 |
Material do diafragma | Três camadas +diafragma |
Pressão máxima de admissão | 120psi |
Pressão máxima de alimentação | 10psi |
Pressão máxima de descarga | 120psi |
vazão máxima | 172,0 gpm |
Tamanho máximo de partícula | 1/4' |
Princípio de funcionamento central
Acionamento pneumático: O ar comprimido é guiado para uma das duas câmaras da bomba através de uma válvula.
Movimento do diafragma: O ar comprimido que entra na câmara empurra o diafragma de um lado em direção ao centro do corpo da bomba (curso de descarga), comprimindo assim a câmara de líquido conectada e expelindo o líquido. Ao mesmo tempo, o diafragma do outro lado é puxado pelo mecanismo da biela e se afasta do centro (curso de sucção), criando um vácuo em sua câmara de líquido e sugando o líquido.
Reversão automática: Quando o diafragma no lado da descarga se move até o final do seu curso, a válvula de distribuição de ar muda automaticamente, direcionando o ar comprimido para o outro lado da câmara. Assim, o diafragma do lado de descarga começou a sugar e o diafragma do lado de sucção começou a descarregar.
Ciclo após ciclo: Este processo se alterna continuamente, formando um transporte de fluido contínuo e pulsante

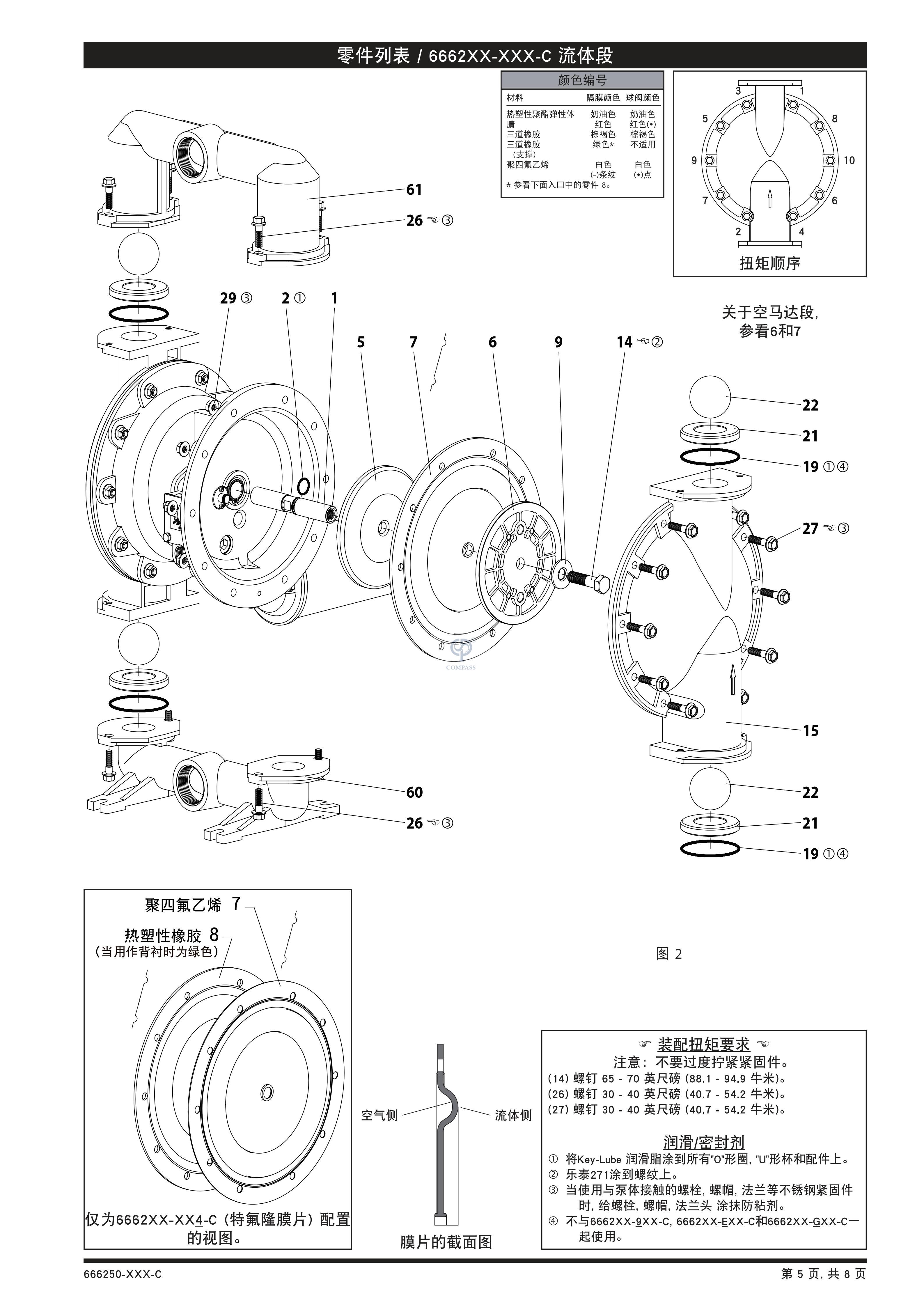

Componentes principais e estrutura
Diafragma: um componente vulnerável do núcleo, geralmente feito de materiais como PTFE, borracha fluorada, borracha nitrílica, borracha EPDM, etc., selecionados de acordo com a corrosividade, abrasividade e temperatura do meio de transporte.
Válvula de gás: o “cérebro” da bomba. Controle a direção do fluxo do ar comprimido e obtenha mudança automática de direção. Os tipos comuns incluem tipo deslizante, tipo pistão, etc., que requerem movimentos sensíveis e duráveis.
Válvula/sede esférica: um componente que controla o fluxo unidirecional de fluido. Geralmente feito de aço inoxidável, cerâmica, plásticos de engenharia, etc., para garantir boa vedação e resistência ao desgaste.
Corpo da bomba: geralmente feito de materiais como liga de alumínio, aço inoxidável (como 304, 316L), polipropileno ou fluoreto de polivinilideno (PVDF) para se adaptar a diferentes condições e meios de trabalho.
Peça do motor pneumático: incluindo câmara de ar e biela de acionamento
Principais características e vantagens
Segurança intrínseca:
Sem motor: Sem faísca elétrica, seguro para uso em ambientes inflamáveis e explosivos.
Autoescorvamento de operação a seco: permite operação ociosa ou a seco sem danificar a bomba, com forte capacidade de autoescorvamento.
Fluxo e pressão ajustáveis: Ao ajustar a pressão do ar ou a vazão da válvula de admissão, a vazão e a pressão de saída da bomba podem ser ajustadas infinitamente (a pressão mais alta pode atingir a pressão de corte de saída).
Confiável e durável:
Sem vedação do eixo: Sem vedação dinâmica, resolvendo completamente problemas comuns de vazamento em outras bombas.
Força de cisalhamento extremamente baixa: adequada para transportar meios sensíveis ao cisalhamento, como molhos, loções, células vivas, etc.
Pode transportar meios com alta viscosidade e partículas sólidas: pode transportar suavemente lama, cola, tinta, lama cerâmica, etc.
1. Qual é a qualidade do material? Como SS304 ou SS316L
2. Quais são os produtos usados para bomba? Como cosméticos
3. Qual é a viscosidade dos produtos? Tal como 10000cps
4. Qual é a vazão por hora? Tal como 3.000 litros por hora
5. Qual é a altura manométrica da bomba? Tal como 2,2 kW
6. Qual é a tensão e hertz? Como 380v/50hz/3fase
7. Qual é o tipo de marca do motor?
8. Você precisa de gabinete de controle e frequência VFD ou carrinho de rodas?
9. Quantas quantidades você precisa?
