Parâmetro principal
Padrão | SMS, DIN |
Peças de contato do material | SS304 (1.4301)/SS316L (1.4404) | Fornecido com relatório de inspeção de material |
Material peças sem contato | SS304 (1.4301) |
Aplicativo | Pó, partícula, cápsula |
Tamanho | 4 a 12 ', DN1100 para DN300 |
Conexão | Butt-Weld, Tri-Clamp, fios masculinos, rosqueado feminino, união, thread de solda, flange |
Material de vedação | Silicone, EPDM, FKM, Buna, todos os selos Material em conformidade com FDA21CFR117.2600 |
Opção de unidade | Alça de aço inoxidável manual |
Atuador pneumático SS (ar/mola, ar/ar) |
Atuador pneumático de alumínio (ar/mola, ar/ar) |
Atuador elétrico (on-off, ajustável) |
Opção de unidade | Controlador C-top, controlador C-top (AS-I) |
Máx. Pressão de trabalho | ≤16bar (232psi) |
Min. Pressão de trabalho | 0.2Bar (2,9psi) |
Pressão de fornecimento para o atuador aéreo | 5 ~ 8 (72,52psi ~ 116psi) |
Tratamento de superfície externa | RA32 ~ 64UIN (0,8 ~ 1,6UM) |
Tratamento da superfície interna | RA16 ~ 32UIN (0,4 ~ 0,8UM) |
Faixa de temperatura | -20 ~ 130 ºC (até a vedação do assento) |

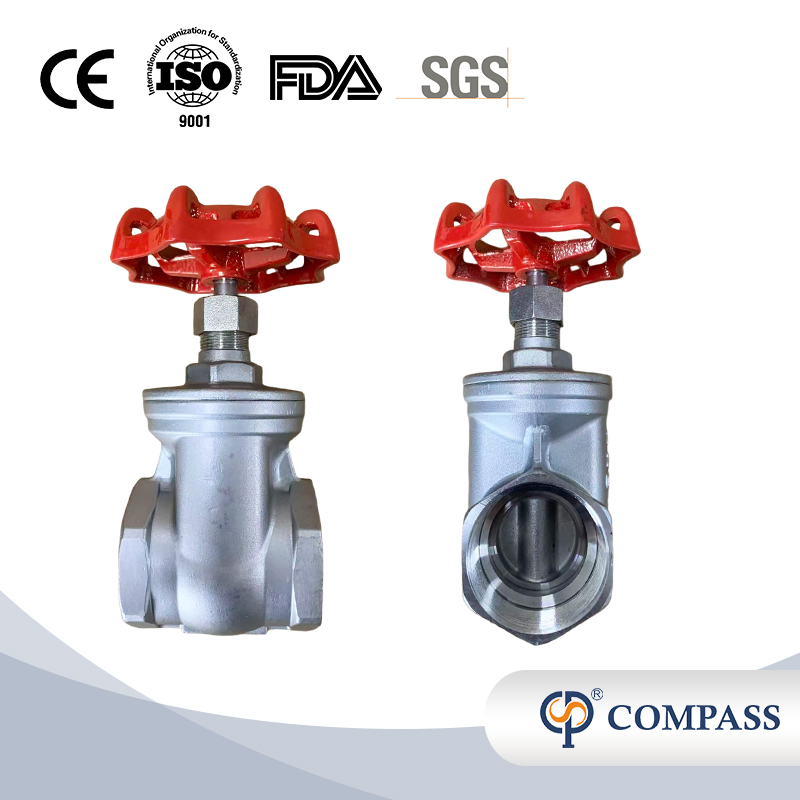

Certificado | ISO 9001, FDA, SGS, CE |
Características principais:
Baixa resistência ao fluxo: Quando totalmente aberta, a passagem é direta, resultando em resistência mínima ao fluxo do fluido.
Alto torque de abertura e fechamento: É necessária uma força significativa para abrir e fechar, resultando em durações relativamente mais longas.
Comprimento estrutural curto: Em comparação com outros tipos de válvulas, possui um comprimento estrutural mais curto.
Vedação confiável: Normalmente emprega vedação metal com metal ou materiais de vedação macios, garantindo excelente desempenho de vedação.
Fluxo bidirecional: A maioria das válvulas gaveta não tem restrição na direção do fluxo médio e permite o fluxo de qualquer lado.
Vantagens
Resistência ao fluxo extremamente baixa: Quando totalmente aberto, o canal de fluxo é reto e quase não há queda de pressão.
Bom desempenho de vedação: A superfície de vedação de metal tem alta precisão de processamento e a válvula de vedação macia pode atingir vazamento zero.
Ampla gama de meios aplicáveis: desde água, vapor, óleo até lama, meios corrosivos, etc., as válvulas podem ser selecionadas de acordo com o material.
Fluxo bidirecional: A direção do fluxo do meio não é restrita, tornando-o conveniente para o layout da tubulação.
O comprimento estrutural é curto e o processo de fabricação é relativamente maduro.
Principais áreas de aplicação
As válvulas gaveta industriais são uma das válvulas mais utilizadas, comumente utilizadas em:
Sistema de abastecimento de água e drenagem: abastecimento de água urbano, sistema de proteção contra incêndio, estação de tratamento de esgoto.
Indústria petroquímica: oleodutos para transporte de petróleo bruto, petróleo refinado e produtos químicos.
Indústria de energia: sistema de água de resfriamento de usina, sistema de vapor de caldeira.
Transporte de gás natural: gasodutos de longa distância, gasodutos urbanos.
Construção naval: sistema de água de lastro e esgoto no fundo do porão do navio.
1. Qual é o padrão para válvula? Como DIN, SMS
2. Qual é a qualidade do material? Como SS304 e SS316L para opcional
3. Qual é o tamanho? O tamanho disponível é de 1/2 polegada a 12 polegadas, DN25 a DN300
4. Qual é o fim da conexão? Como solda de topo, tri-clamp, rosca macho, rosca fêmea, união, etc.
5. Qual é o princípio de funcionamento, como cabeçote de controle manual, pneumático?
6. Qual é o material da vedação, como silicone, EPDM ?
7. Qual é o tipo de alça, como alça de plástico, alça de aço inoxidável, alça de aço inoxidável?
