Parâmetro principal
modelo | JJ-5/JJ-5S |
pressão de trabalho | 0~100 MPa |
Estrutura de válvula homogênea | Tipo de impacto (plano ou em forma de Y), válvula de homogeneização multiestágio opcional |
poder | 0,5 kW ~ 2,2 kW |
hertz | 50 Hz |
Viscosidade do material aplicável | Geralmente<2000 mPa. s (dependendo das propriedades do material e da capacidade de bombeamento) |
Método de homogeneização | Alta pressão, impacto de alta velocidade, cisalhamento, efeito de cavitação |
método de resfriamento | Sistema de refrigeração por circulação de água integrado |
Método de controle | Regulação manual de pressão hidráulica ou elétrica, manômetro ou display digital |
Temperatura | 80°C -140°C |
Princípio e recursos da estrutura

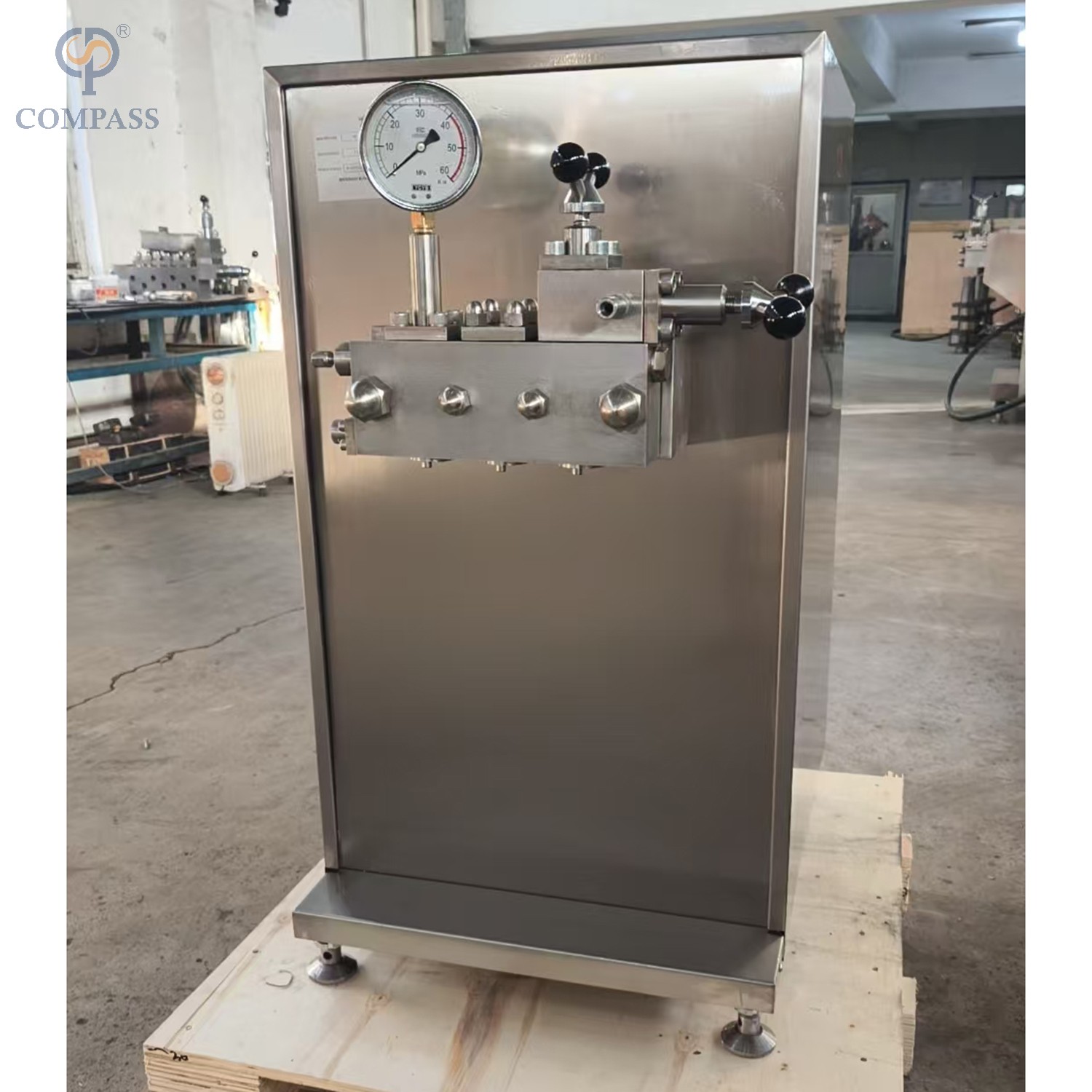

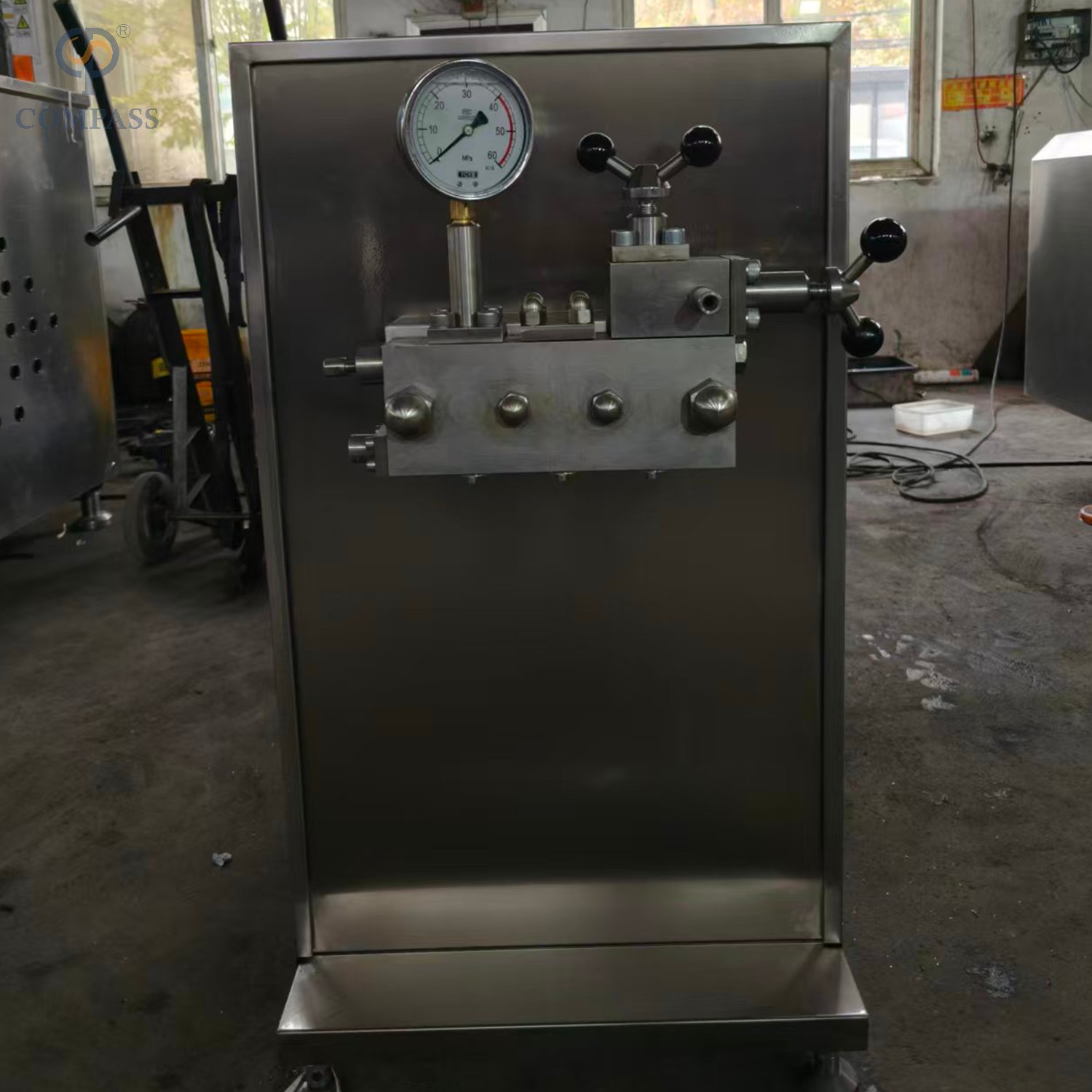

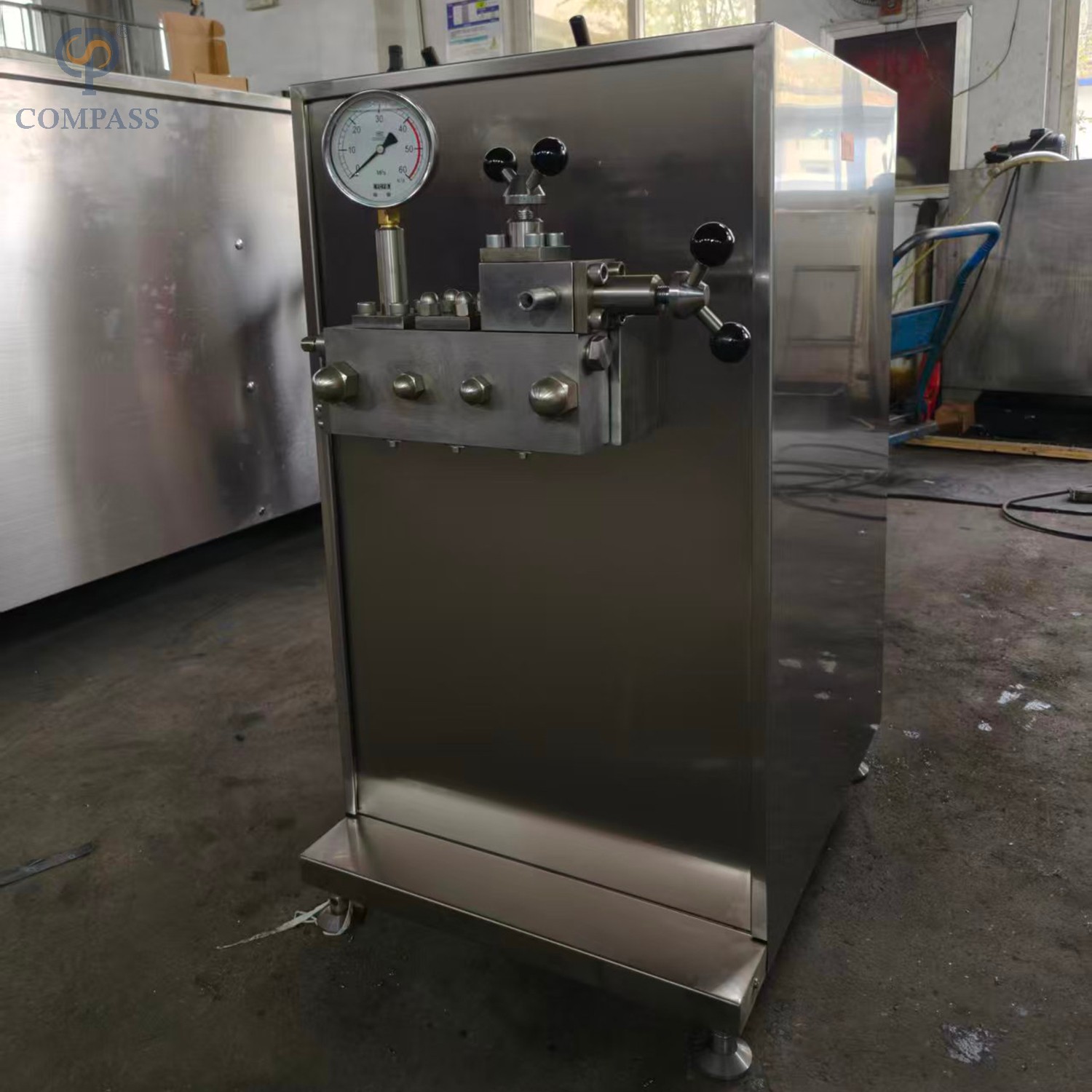

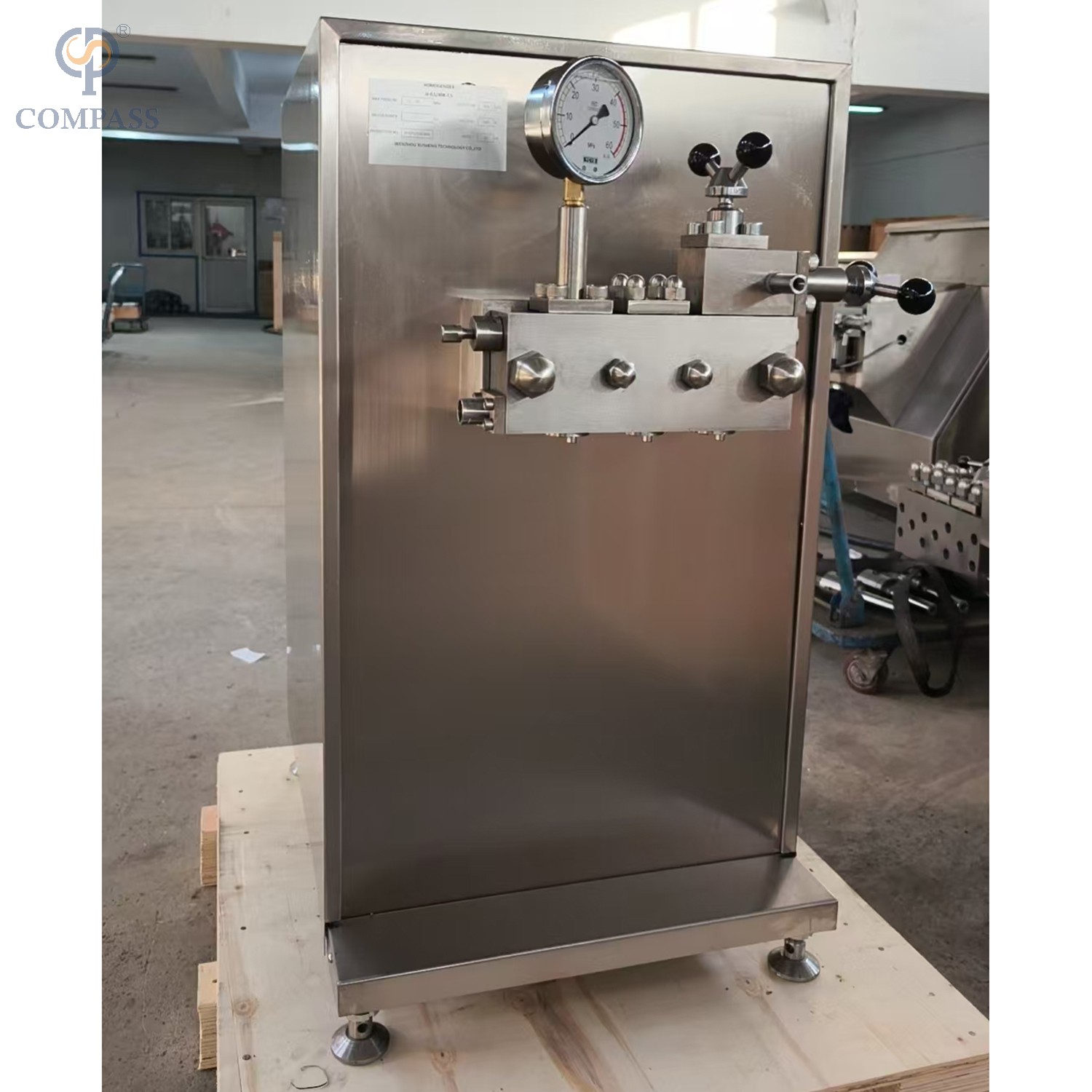

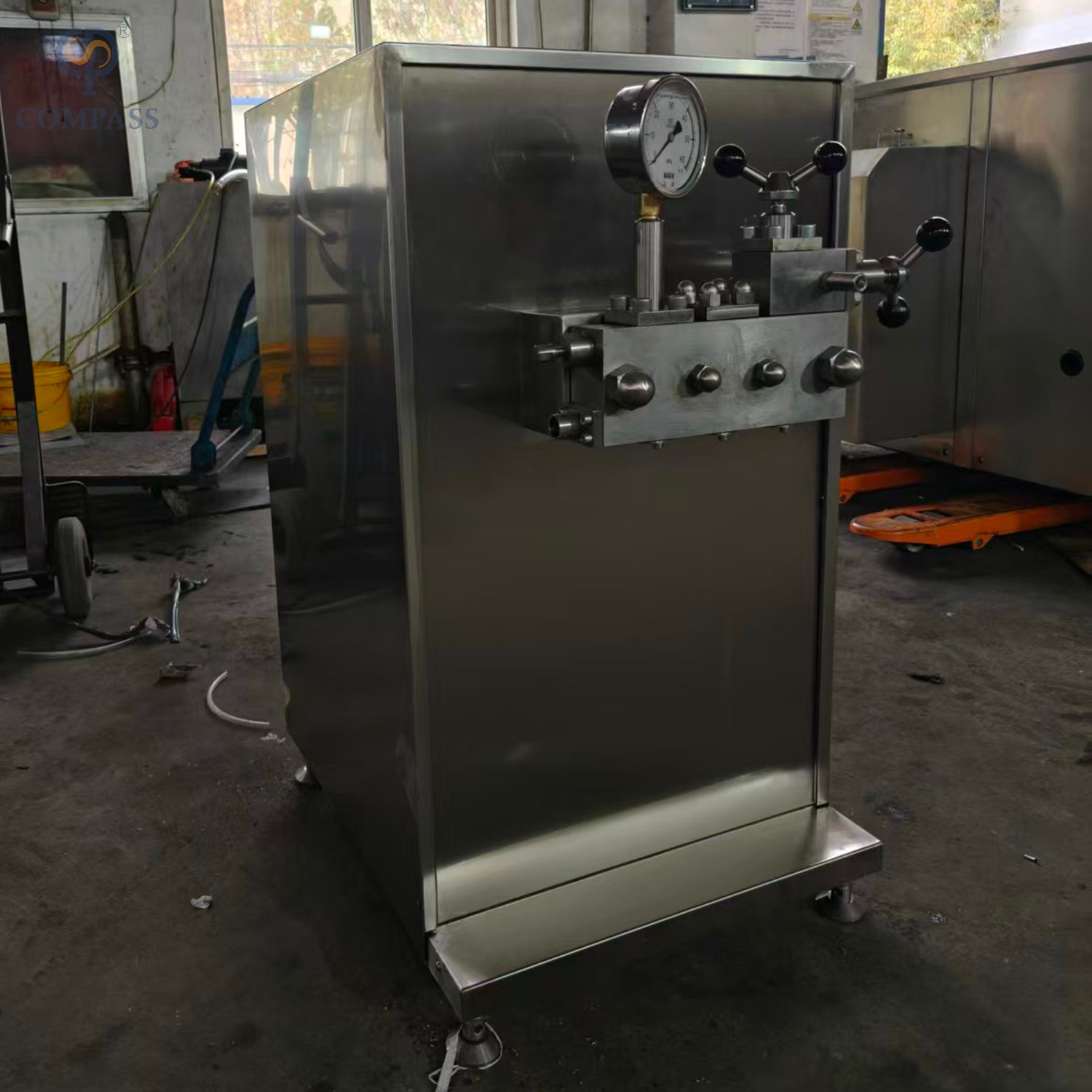

A máquina consiste em componente de recipiente, componente de bomba, componente de homogeneização, display de pressão e outros componentes.
O motor, através de correia triangular, eixo de transmissão e barra de conexão e controle deslizante, aciona o pistão para fazer movimentos alternativos.
O material líquido é continuamente absorvido e pressionado para fora da bomba, de modo que resiste a forte pressão e seja efetivamente diluído e fixado sob função abrangente de forte pressão, impacto, descompressão e expansão.
A máquina possui nova estrutura e método de operação simples, é de fácil reparo e manutenção, apresentando segurança e confiabilidade.
Operação
1). Verifique se todos os fixadores e juntas das tubulações estão firmes e confiáveis antes da operação.
2). Encha com óleo de máquina limpo na caixa de alimentação e faça com que o óleo chegue à linha de óleo. O óleo de máquina HJ40 é usado em ocasiões comuns e o óleo de máquina HJ50 é usado em altas temperaturas.
3). Verifique o sentido de rotação da polia da correia. Deve correr ao longo da direção da seta e a marcha reversa é estritamente proibida.
4). Gire a alavanca reguladora para a posição “Afrouxar”.
5). Ligue a água de resfriamento.
6). Regule a pressão para a pressão solicitada passo a passo após a partida para evitar impacto de pressão por mudança brusca de pressão. O material líquido produzido no período de partida deve ser retirado para o tanque de material e enviado quando a pressão estiver estável.
Precauções
1). A lubrificação desta máquina adota respingos. O óleo da máquina deve ser filtrado com rede filtrante 100# antes de ser abastecido para garantir sua limpeza.
2). O óleo deverá ser trocado após as primeiras 100 horas de funcionamento da máquina; então o óleo deve ser substituído a cada 1000 horas. O óleo de máquina HJ40 é usado em ocasiões comuns, o óleo de máquina HJ30 é usado em ocasiões de baixa temperatura e o óleo de máquina HJ50 é usado em ocasiões de alta temperatura.
3). A pressão de trabalho não deve exceder a pressão nominal durante o funcionamento em carga.
4). A quantidade de fluxo da água de resfriamento para o êmbolo deve manter a água de saída em uma linha fina.
5). É proibido operar a máquina sem água de resfriamento e líquido material.
1. Qual é o material, como SS304 ou SS316L?
2. O que são produtos e qual é a viscosidade dos produtos?
2. Qual é a taxa de fluxo?
3.Qual é o poder?
4.O que é cabeça ou elevador?
5. Qual é a tensão e hertz?
