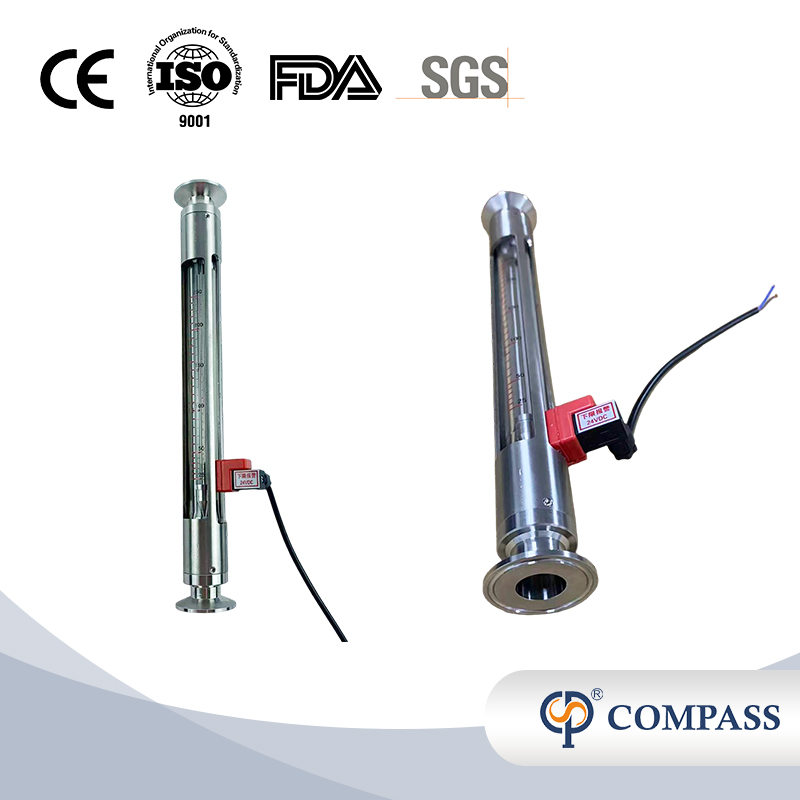

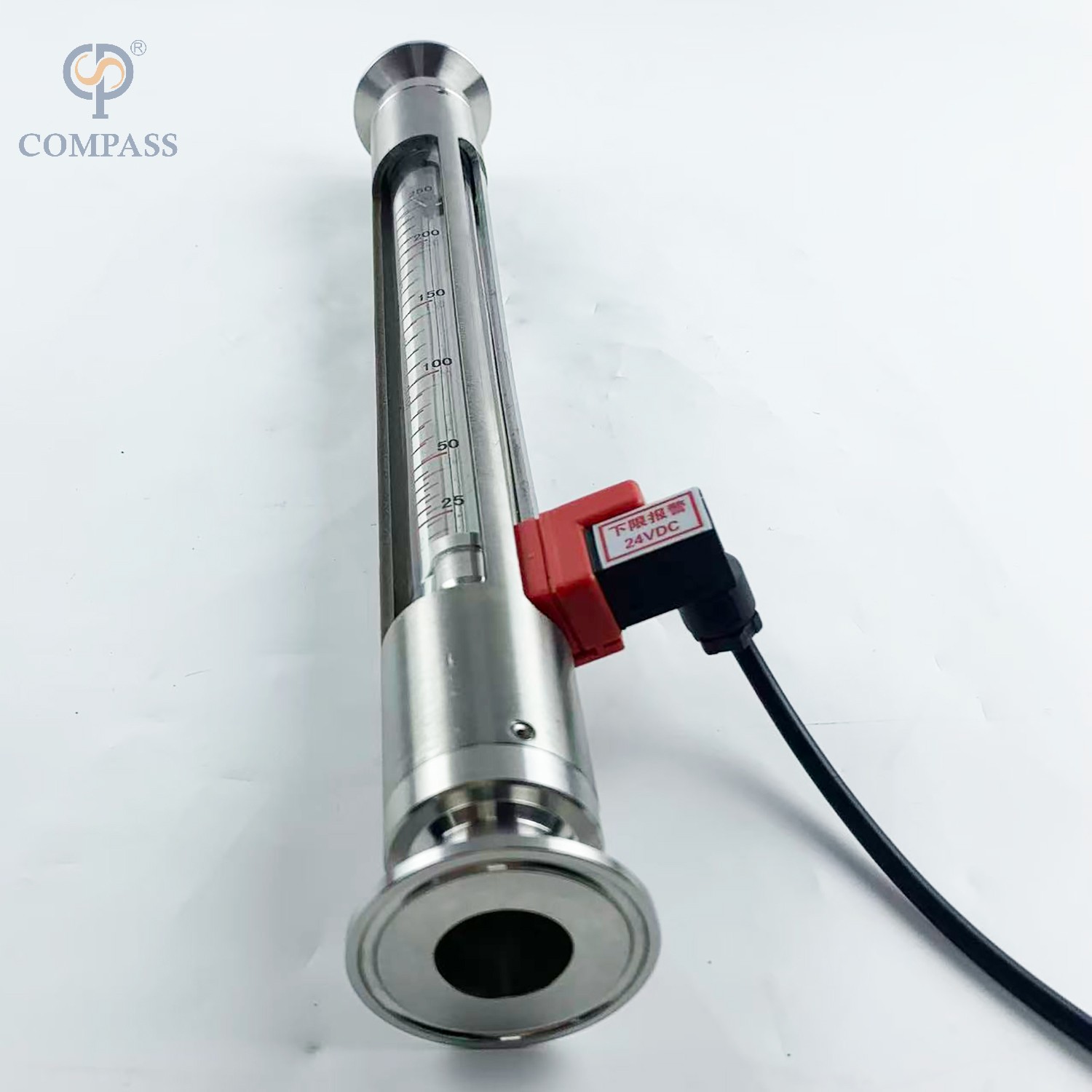

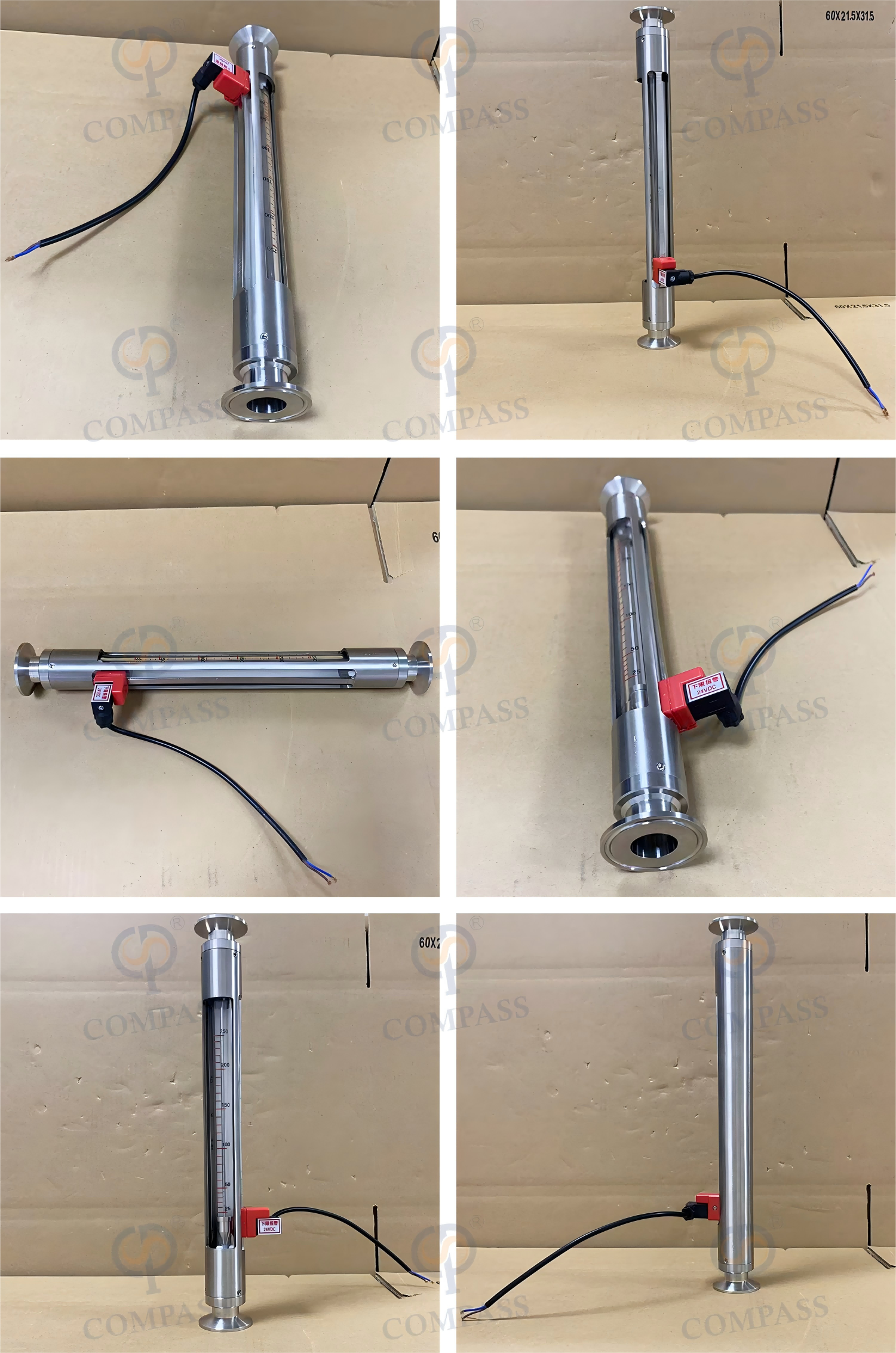

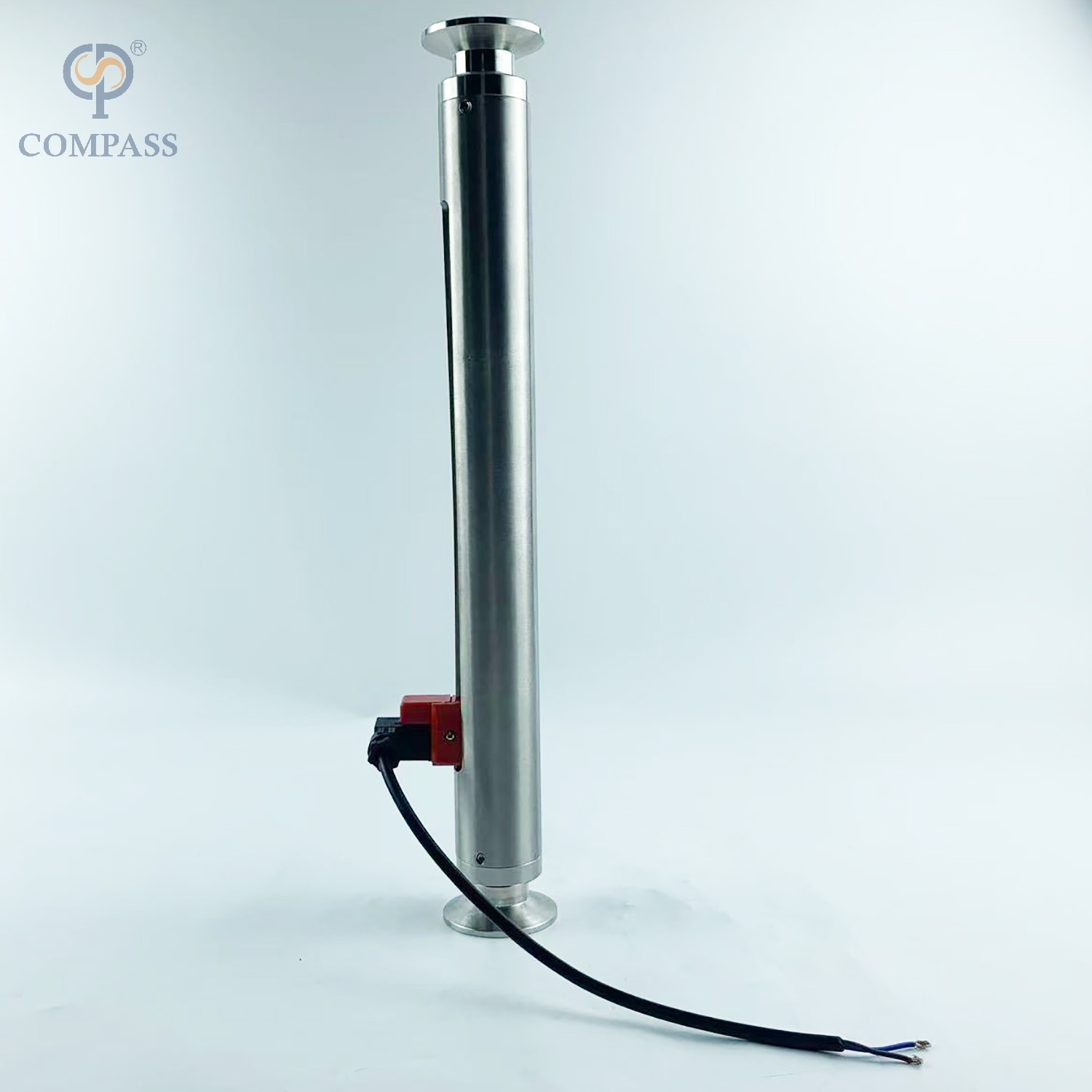

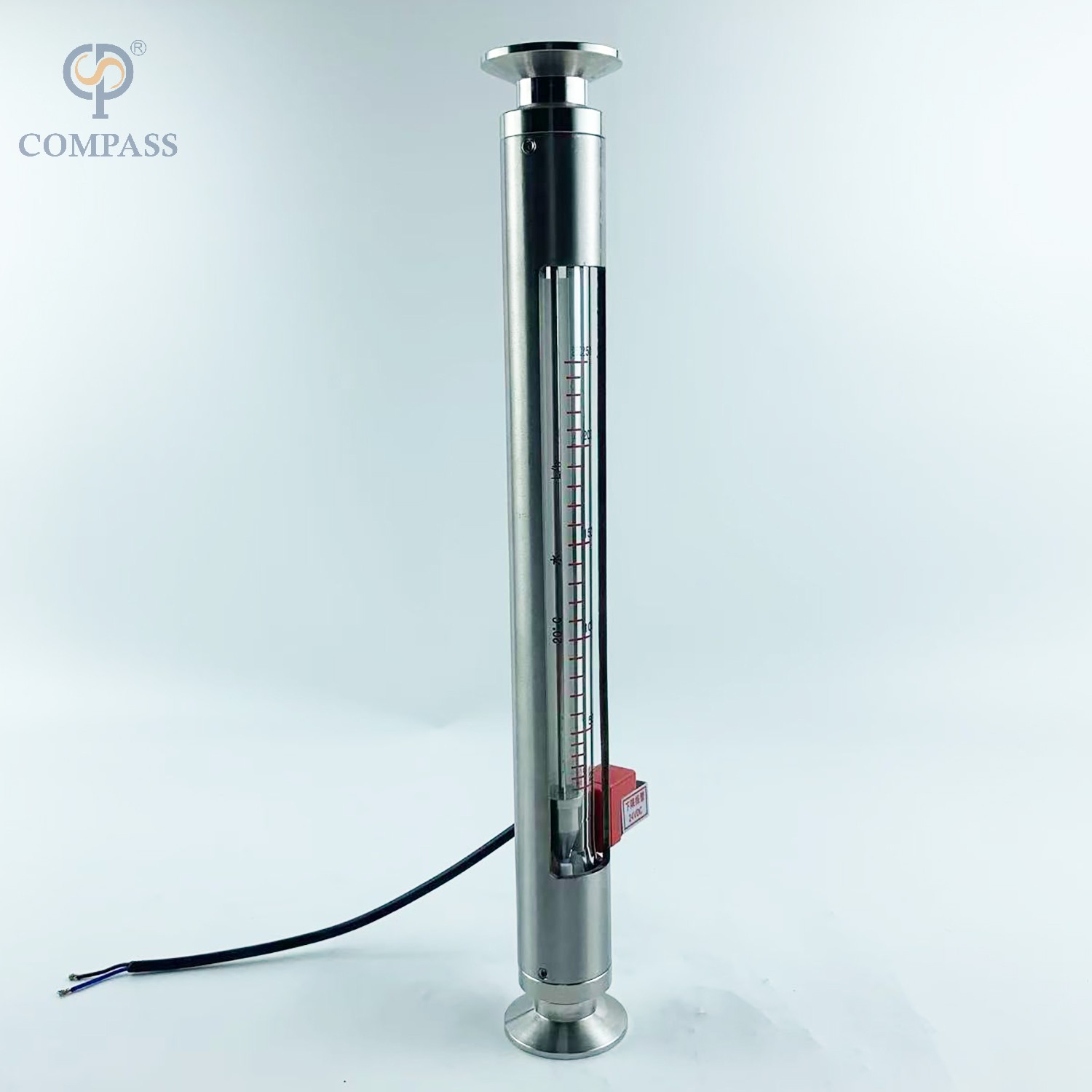

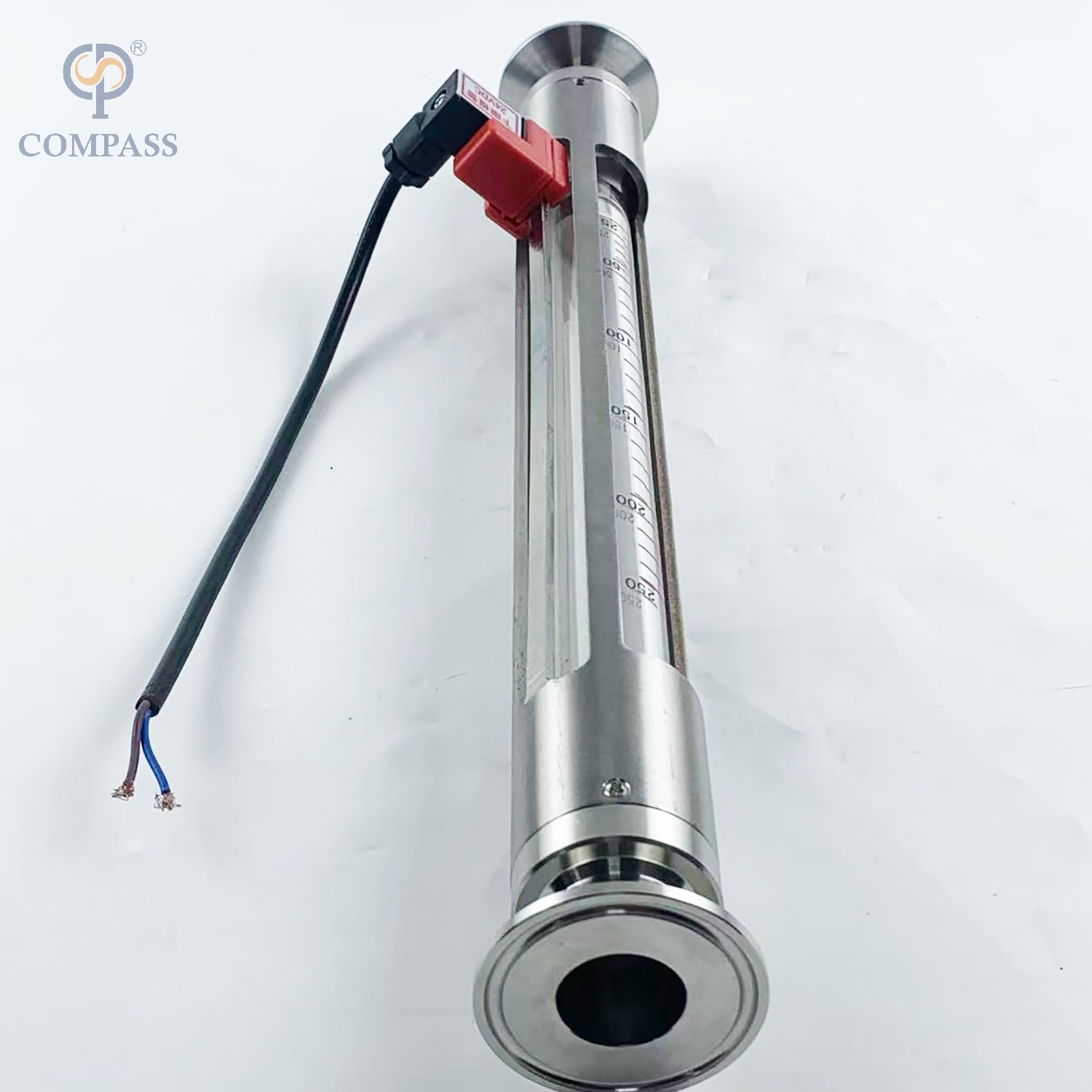

Rotemeter sanitário do tubo de vidro SS304/medidor de vazão do rotor de vidro com alarme

O principal componente de medição deste dispositivo é um tubo de vidro cônico instalado verticalmente, estreito na parte inferior e mais largo na parte superior, junto com uma bóia que pode se mover para cima e para baixo em seu interior. Quando o fluido flui para cima através do tubo de vidro cônico, uma diferença de pressão é gerada entre a parte superior e inferior da bóia, fazendo com que a bóia suba sob esta pressão diferencial. Quando a força ascendente, a força de empuxo e a sustentação viscosa que atuam no flutuador são iguais à força gravitacional do flutuador, o flutuador atinge uma posição de equilíbrio. Portanto, existe uma relação proporcional entre a vazão do fluido que passa pelo medidor de vazão com rotor de vidro e a altura até a qual o flutuador sobe, que corresponde à área da seção transversal do medidor de vazão. A altura da posição do flutuador pode, portanto, servir como uma medida da vazão

Modelo:
1/2'-TC50,5MM
Marca do Produto:
2003ALZB-F301W02SA12-51

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Parâmetro principal

Nome do produto	Medidor de temperatura
Modelo	WSS, WSS-30/11,WSS-40/11,WSS-50/1
Comprimento de inserção	50,8MM
Conexão	Rosca e flange opcionais
dia	60/100/150mm
Diâmetro da haste	6MM
Tipo	Raxial (conexão inferior) Axial (conexão traseira) Universal
Temperatura	0~200ºC
Aplicativo	medição de temperatura industrial

Princípio estrutural

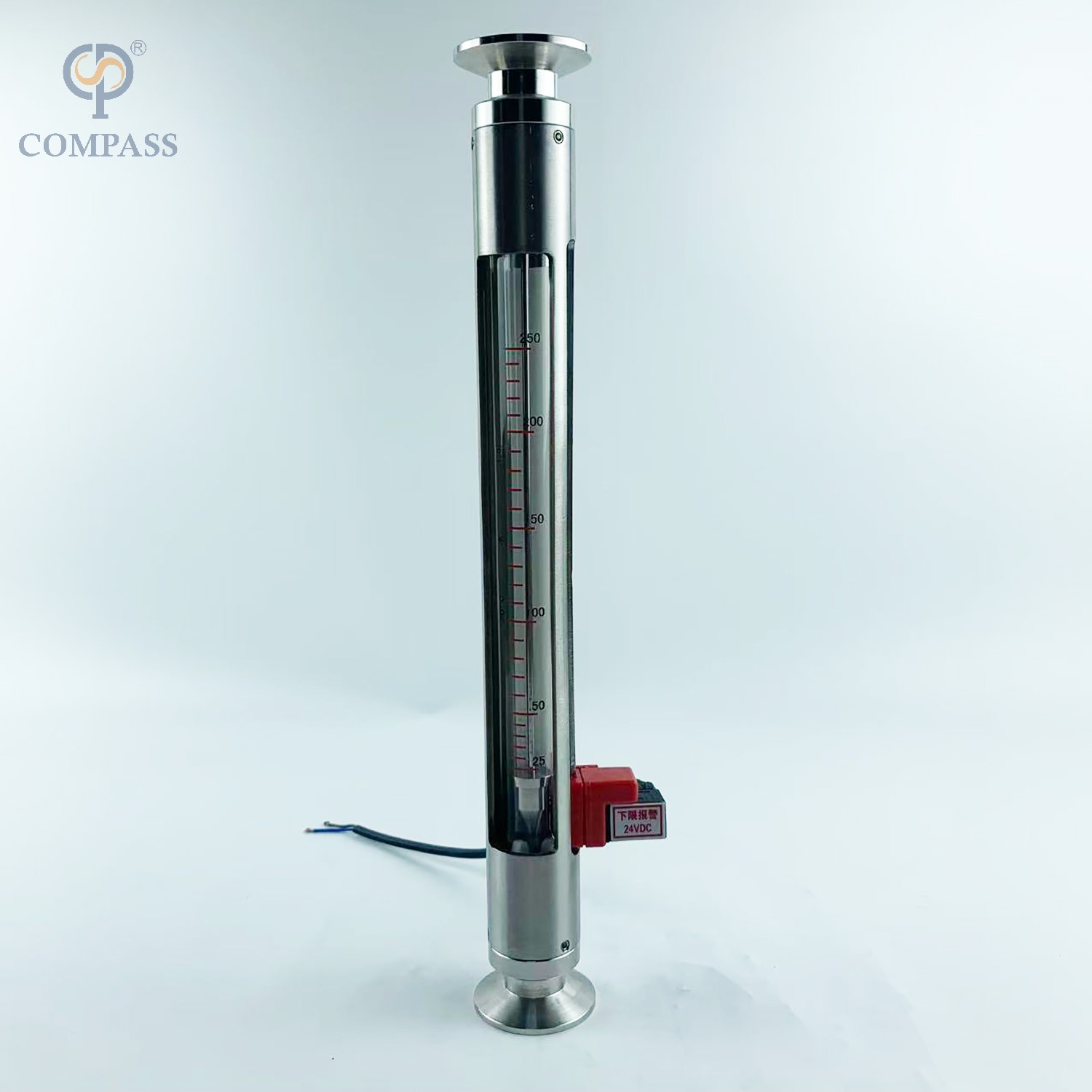

O medidor de vazão é composto principalmente por um tubo de vidro cônico que se expande de baixo para cima e uma bóia que se move para cima e para baixo com a vazão do fluido (Figura 3). Quando o fluido flui através do tubo cônico de baixo para cima, a sustentação S gerada pela energia cinética do fluido na bóia e a flutuabilidade A do fluido fazem com que a bóia suba. Quando a soma da sustentação S e da flutuabilidade A é igual ao peso G do próprio flutuador, o flutuador está em equilíbrio e estável em uma determinada posição de altura. A escala no tubo cônico indica o valor da vazão do fluido

Finalidade

Os medidores de vazão de rotor de vidro são usados principalmente em vários departamentos, como químico, petróleo, indústria leve, medicina, fertilizantes, fibra sintética, alimentos, corantes, proteção ambiental e pesquisa científica para medir a vazão de fluidos monofásicos não pulsantes (líquidos ou gás). O medidor de vazão com rotor de vidro resistente à corrosão é usado principalmente para detectar a vazão de líquidos corrosivos e meios gasosos, como ácidos fortes, bases fortes, oxidantes, ácidos oxidantes fortes, solventes orgânicos e outros gases corrosivos ou meios líquidos.

Principais características

Baixa perda de pressão
Desempenho confiável
Estrutura simples, fácil de instalar e usar
barato

Como pedir?

1. Qual é o modelo?
2. Qual é o material, como SS304 ou SS316L?
3. Qual tamanho, o tamanho é de 1,5 'a 4' e de DN40 a DN100?
4.Qual é a combinação de corpos, como T11, T12, T21 ou T22?
