Por que as válvulas de retenção sanitárias vazam? Causas comuns e dicas para solução de problemas

Vazamentos em válvulas em ambientes de processamento higiênicos causam graves interrupções operacionais. A contaminação do produto e a perda de lote impactam diretamente a produção da instalação. O tempo de inatividade não programado interrompe os cronogramas de produção, enquanto trilhas de auditoria comprometidas correm o risco de ações regulatórias severas. Isolar a causa raiz desses vazamentos é difícil no chão de fábrica. As equipes de manutenção devem diferenciar entre desgaste rotineiro do elastômero e instalação inadequada. Incompatibilidades sistêmicas de processos, como ciclos CIP/SIP agressivos, também desempenham um papel importante na degradação da vedação. Questões de dinâmica de fluidos, como a cavitação, complicam ainda mais as coisas. Você precisa de uma abordagem sistemática e baseada em evidências para solucionar problemas de válvulas de retenção sanitárias . Este guia avalia cenários de reparo versus substituição e ajuda você a selecionar as especificações corretas da válvula. A seleção adequada evita vazamentos futuros e mantém uma conformidade rigorosa.

Principais conclusões

• A incompatibilidade do elastômero é a principal causa de vazamentos: incompatibilidades entre materiais de vedação (EPDM, FKM, PTFE) e meios de processo ou produtos químicos de limpeza são responsáveis ​​pela maioria das falhas internas da sede.

• A orientação da instalação e a geometria da tubulação determinam o desempenho: O alinhamento incorreto (por exemplo, instalação horizontal de uma válvula dependente da gravidade) ou a colocação de válvulas muito próximas das descargas da bomba causa fluxo turbulento, vazamento imediato no desvio e trepidação.

• Choque Hidráulico e Cavitação Aceleram o Desgaste: O golpe de aríete absoluto distorce os discos da válvula, enquanto a cavitação causa microcorrosões na sede da válvula, destruindo o acabamento superficial necessário (Ra) para uma vedação hermética.

• A substituição estratégica supera o reparo constante: Vazamentos recorrentes geralmente indicam um tipo de válvula mal aplicada; a atualização com base em requisitos específicos de fluxo, pressão e conformidade (3-A, ASME BPE) reduz os encargos de manutenção a longo prazo.

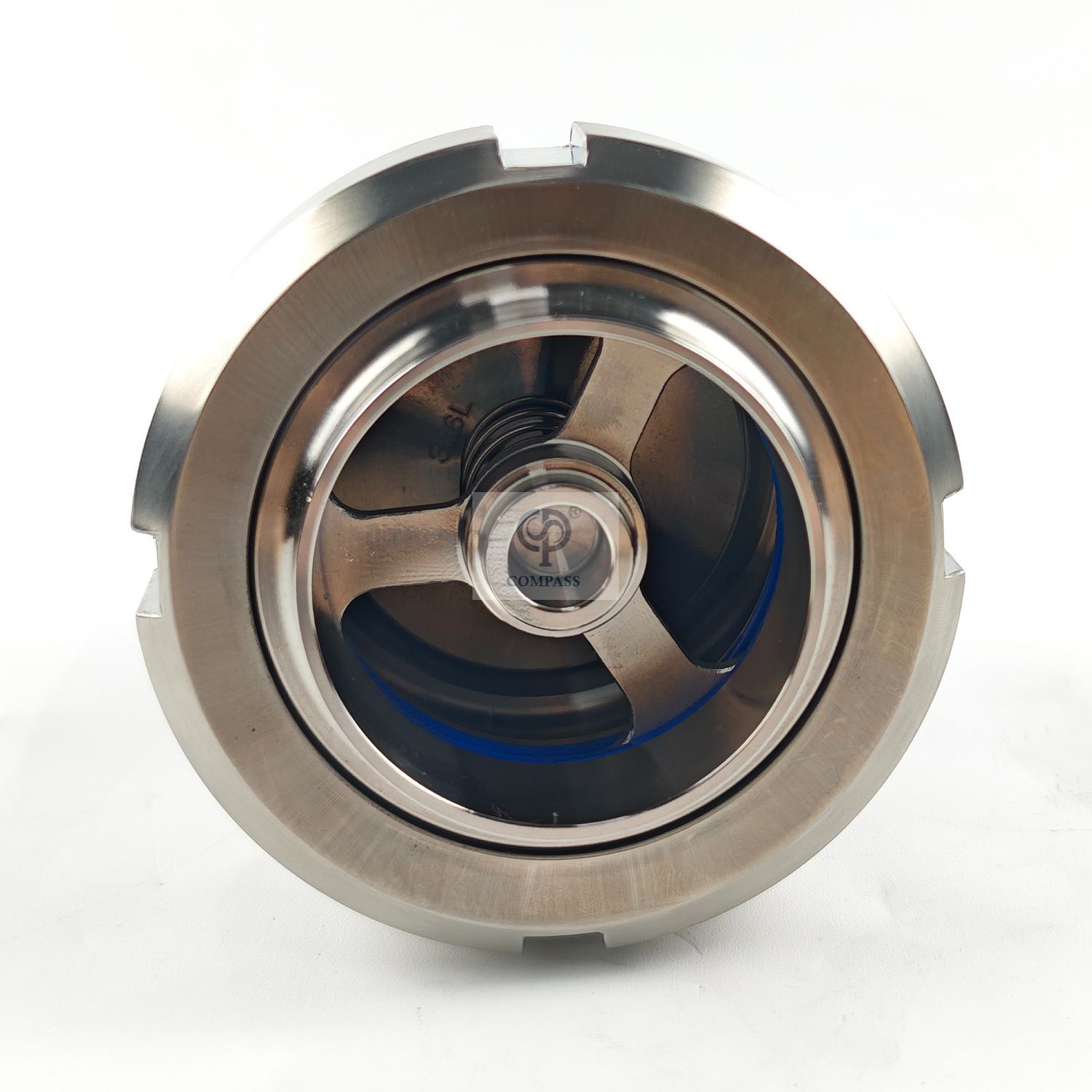

Como funcionam as válvulas de retenção sanitárias e onde ocorrem vazamentos

Vazamento interno vs. externo

Compreender a natureza exata de um vazamento determina o caminho para a solução de problemas. O vazamento interno ocorre quando o fluido passa pela sede da válvula fechada. Este desvio leva à contaminação cruzada entre as linhas de processo. Também causa refluxo não intencional para zonas estéreis. As bombas podem perder a força se a válvula de retenção não conseguir segurar a coluna de fluido. Vazamentos internos permanecem ocultos até que apareçam anomalias no processo, como quedas inesperadas de temperatura em um ciclo de esterilização ou lotes de produtos fora das especificações.

O vazamento externo ocorre quando o fluido escapa do corpo da válvula para o ambiente circundante. Você normalmente perceberá isso na conexão tri-clamp. Também ocorre ao redor do invólucro do corpo ou da junta do ferrolho. Vazamentos externos apresentam riscos imediatos à segurança e à higiene. Eles criam riscos de escorregamento e atraem o crescimento microbiano no chão das instalações. Em sistemas de água farmacêutica de alta pureza, mesmo um pequeno vazamento externo compromete o estado validado de todo o circuito.

Os padrões da indústria exigem critérios de sucesso rigorosos para um sistema totalmente vedado. As aplicações higiênicas exigem uma vedação à prova de bolhas. Isso significa que nenhum vazamento mensurável passa pela sede sob pressão operacional. Qualquer desvio de uma vedação estanque indica uma falha mecânica. Você deve tratar imediatamente até mesmo o choro menor para manter as condições sanitárias.

Principais peças que causam vazamento na válvula

Componentes específicos das válvulas de retenção sanitárias são altamente suscetíveis a falhas. O assento elastomérico suporta o peso da força mecânica. Ele comprime toda vez que a válvula fecha. A mola de tensão circula continuamente, absorvendo energia cinética do fluido. A haste guia garante que o disco assente perfeitamente no centro. A junta do corpo veda as duas metades do conjunto da válvula.

A interação entre esses componentes degrada com o tempo. A ciclagem contínua causa fadiga mecânica. Cargas térmicas variáveis ​​expandem e contraem o metal e os elastômeros em taxas diferentes. Essa mudança constante cria microabrasões. A haste guia pode começar a arranhar seu alojamento. Quando a haste se arrasta, o disco fica fora do centro. Um disco descentralizado comprime a sede elastomérica, causando vazamento interno imediato.

A rugosidade da superfície (Ra) desempenha um papel crítico nas superfícies de assentamento metálicas. As aplicações sanitárias requerem acabamentos altamente polidos, normalmente abaixo de 20 micropolegadas Ra. A degradação microscópica arruína esse acabamento. Partículas abrasivas ou corrosão química criam pequenos arranhões. Esses defeitos microscópicos impedem que o elastômero forme uma vedação completa. O fluido encontra esses pequenos caminhos, levando a vazamentos macroscópicos sob pressão.

1. Assento Elastomérico: Sujeito a deformação por compressão, ataque químico e desgaste abrasivo proveniente de partículas.

2. Mola de tensão: Vulnerável à fadiga, perda de pressão de fissuração e fissuração por corrosão sob tensão.

3. Haste guia: Propensa a escoriações, desgaste fora do eixo e emperramento se o fluxo for turbulento.

4. Junta do corpo: Suscetível à extrusão devido a braçadeiras excessivamente apertadas ou vazamentos de expansão térmica.

Causas comuns de vazamento da válvula de retenção sanitária

Como a limpeza CIP/SIP danifica as vedações das válvulas

Os ciclos de limpeza CIP e SIP podem danificar as vedações das válvulas se o material não for adequado aos produtos químicos e às temperaturas envolvidas. Agentes de limpeza fortes e vapor em alta temperatura podem fazer com que as vedações inchem, quebrem ou percam elasticidade com o tempo. Mudanças repetidas de temperatura também podem deformar as vedações, reduzindo sua capacidade de manter uma vedação confiável e causando vazamentos internos.

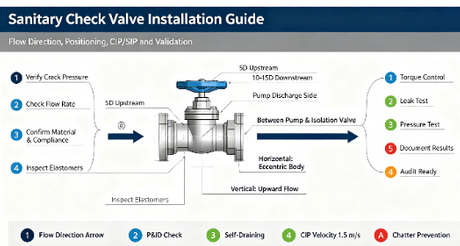

Como a instalação incorreta causa problemas nas válvulas

A instalação incorreta pode reduzir o desempenho da válvula e diminuir a vida útil. A válvula deve corresponder à direção do tubo e à posição de instalação para evitar desgaste irregular e vibração. O aperto inadequado da braçadeira pode danificar as juntas, enquanto layouts inadequados de tubulação perto de bombas ou cotovelos podem criar fluxo instável e causar vibração nas válvulas. O alinhamento adequado, o controle de torque e o comprimento reto suficiente do tubo ajudam a manter uma operação confiável.

Como os resíduos do produto causam vazamento na válvula

Fluidos e partículas pegajosas podem acumular-se na sede da válvula e impedir o fechamento completo. Materiais como xarope, pasta ou soluções de açúcar podem secar e formar depósitos duros que bloqueiam a superfície de vedação. Partículas abrasivas também podem danificar o acabamento da sede com o tempo. A seleção de um projeto de válvula adequado, como uma válvula de retenção esférica para fluidos com partículas pesadas, ajuda a reduzir falhas relacionadas a resíduos.

Como o golpe de aríete, a cavitação e o desgaste da mola afetam as válvulas

Choques de pressão, cavitação e desgaste da mola podem danificar gradualmente os componentes internos da válvula. O golpe de aríete cria impactos repentinos de pressão que podem deformar o disco ou as peças da guia, enquanto a cavitação danifica a sede da válvula através do colapso repetido da bolha. A fadiga prolongada da mola reduz a força de fechamento, causando atraso na vedação, fluxo reverso e aumento dos riscos de contaminação.

Solução de problemas passo a passo da válvula de retenção sanitária

Passo 1: Verificação de Segurança e Inspeção Visual

Antes da solução de problemas, certifique-se de que o sistema esteja desligado com segurança. Siga os procedimentos LOTO, feche as válvulas de isolamento e libere toda a pressão antes de abrir qualquer conexão. Inspecione o corpo da válvula, as braçadeiras, as vedações e as peças internas quanto a danos visíveis, desalinhamento, desgaste ou contaminação. Verifique também o layout da tubulação ao redor para confirmar a instalação adequada e condições de fluxo estáveis.

Etapa 2: Teste de Pressão e Detecção de Vazamento

O teste de pressão ajuda a identificar a origem e a gravidade do vazamento. Aplique uma pressão de teste que corresponda às condições operacionais reais e verifique se há perda de pressão ou desvio de fluido. Meça a pressão de abertura para confirmar se o desempenho de abertura da mola e da válvula atende às especificações exigidas. Configurações incorretas de pressão podem causar vazamento, vibração ou desgaste prematuro.

Etapa 3: Verifique as vedações, os componentes e a condição da superfície da válvula

Inspecione as vedações e os componentes internos quanto a sinais de danos, incluindo endurecimento, inchaço, deformação ou desgaste. Verifique a haste guia, a mola e a sede da válvula quanto a marcas de fricção, arranhões ou corrosão. Uma superfície de vedação danificada ou um acabamento superficial deficiente pode impedir que a válvula obtenha uma vedação completa, mesmo após a substituição da junta ou do elastômero. Reparar ou Substituir: Como Tomar a Decisão Certa

Manutenção vs. Despesas de Capital

Forneça uma estrutura para calcular o custo de tempo de inatividade recorrente, perda de produto e kits de substituição de vedações versus o custo inicial de uma válvula nova e otimizada. As equipes de manutenção muitas vezes caem na armadilha de substituir um kit de vedação todos os meses sem perceber que o trabalho e o tempo de inatividade custam milhares de dólares.

Identifique o limite no qual uma válvula deve ser considerada além do reparo econômico. Quando a própria sede de metal estiver riscada ou corroída, a substituição do elastômero não interromperá o vazamento. A usinagem ou o repolimento de uma sede de válvula sanitária em campo raramente atinge o acabamento Ra necessário. Neste ponto, a substituição de todo o corpo da válvula torna-se a única solução de engenharia viável.

Escolhendo melhores materiais de vedação para sua aplicação

Os elastômeros padrão geralmente falham em ambientes agressivos. EPDM e Silicone lidam bem com processos básicos. No entanto, eles se degradam rapidamente sob produtos químicos agressivos ou calor extremo. Você deve comparar essas opções padrão com alternativas de alto desempenho. FKM (Viton) e PTFE (Teflon) oferecem resistência superior.

O FKM lida eficazmente com altas temperaturas e óleos agressivos. O PTFE fornece resistência química quase universal. Suporta os ácidos e cáusticos CIP mais agressivos. Você deve pesar as compensações entre o custo do material e a longevidade. O PTFE custa mais antecipadamente, mas sobrevive a ambientes CIP/SIP agressivos por muito mais tempo que o EPDM. A atualização do material evita vazamentos recorrentes causados ​​por incompatibilidade química.

Selecionando o tipo correto de válvula e configuração de mola

Avalie se o tipo de válvula atual se adapta à aplicação. As válvulas de retenção com mola funcionam bem para fluidos limpos e de baixa viscosidade. No entanto, eles sujam facilmente em meios com partículas pesadas. As válvulas de retenção de esfera usam uma esfera flutuante em vez de uma mola. Eles lidam com lamas e fluidos pegajosos sem obstruir. As válvulas de retenção de sopro de ar permitem que o ar evacue as linhas sem deixar o produto fluir para trás.

Mapeie recursos específicos da válvula para os resultados operacionais desejados. Use uma válvula de retenção esférica para meios com alto teor de partículas para evitar incrustações na mola. Use uma válvula com mola para fechamento rápido em linhas limpas. O design correto elimina a ligação mecânica.

Especifique a pressão correta de abertura da mola. Uma alta pressão de craqueamento causa quedas excessivas de pressão em sistemas de alto fluxo. Isso força a bomba a trabalhar mais. Uma baixa pressão de fissuração causa trepidação em sistemas de baixo fluxo. A velocidade do fluido não consegue manter a válvula totalmente aberta. A otimização da mola combina a válvula com a dinâmica exata dos fluidos do seu processo.

Prevenção de futuras falhas em válvulas sanitárias

Como criar um plano de manutenção de válvulas

Um plano de manutenção preventiva ajuda a reduzir falhas inesperadas nas válvulas e tempo de inatividade da produção. Em vez de esperar por vazamentos, monitore os ciclos operacionais da válvula, a frequência CIP/SIP e as condições de temperatura para prever o desgaste dos componentes. A revisão dos registros de falhas e a substituição das vedações antes que a falha ocorra pode melhorar a confiabilidade, manter a higiene e prolongar a vida útil da válvula.

Como atualizar as especificações da válvula com segurança

A alteração do projeto da válvula pode afetar o desempenho do fluxo, a queda de pressão e a drenagem do sistema. Antes de substituir um tipo de válvula, teste o novo projeto em uma pequena linha de produção e monitore seu desempenho durante vários ciclos operacionais. Confirme se a nova válvula atende aos requisitos de vazão, pressão e higiene antes de aplicá-la em toda a instalação.

Manter a conformidade após a substituição da válvula

Todas as válvulas e componentes de substituição devem manter as certificações sanitárias exigidas. Verifique se os materiais, vedações e corpos de válvula atendem aos padrões como FDA, Padrões Sanitários 3-A e ASME BPE. Mantenha certificados de materiais e registros de rastreabilidade para inspeções para garantir a conformidade regulatória e a segurança do produto.

Conclusão

1. Audite imediatamente suas válvulas com vazamento atual para isolar o ponto exato de falha usando testes de queda de pressão.

2. Meça a tubulação reta a montante de suas válvulas de retenção para garantir a conformidade com a regra de 10 diâmetros de tubo para fluxo laminar.

3. Revise seus registros de temperatura CIP/SIP para verificar se seus elastômeros atuais estão classificados para as cargas térmicas de pico.

4. Consulte um especialista em válvulas sanitárias para selecionar uma substituição permanente e compatível se a sede metálica apresentar sinais de corrosão ou rugosidade.

Perguntas frequentes

P: Com que frequência as vedações da válvula de retenção sanitária devem ser substituídas?

R: Depende da frequência do ciclo, das temperaturas CIP/SIP e da agressividade do meio. A substituição normalmente varia de 6 a 12 meses em aplicações de alta pureza. No entanto, os intervalos de substituição devem ser ditados por cronogramas de manutenção preditiva, em vez de eventos de execução até a falha.

P: Qual é a taxa de vazamento aceitável para uma válvula de retenção sanitária?

R: Em aplicações higiênicas, o vazamento interno deve ser zero. Isso é conhecido como fechamento à prova de bolhas. Qualquer desvio mensurável indica uma sede comprometida, incrustações de partículas ou falha mecânica que requer atenção imediata.

P: Os processos CIP podem causar vazamento nas válvulas de retenção?

R: Sim. Cáusticos agressivos, ácidos e mudanças rápidas de temperatura durante CIP/SIP degradam os elastômeros. Essas condições fazem com que as vedações inchem, quebrem ou percam elasticidade através do conjunto de compressão, levando, em última análise, a vazamentos de desvio.

P: Por que minha válvula de retenção com mola está vibrando?

R: A trepidação ocorre quando a velocidade do fluxo é insuficiente para manter a válvula totalmente aberta. Isso também acontece se a válvula for superdimensionada, instalada muito próxima da descarga da bomba ou se a pressão de rompimento da mola for muito alta. Isso causa desgaste rápido.

P: Como você testa uma válvula de retenção sanitária quanto a vazamentos internos?

R: Isole a válvula e aplique pressão reversa usando um fluido compatível ou ar limpo. Monitore o lado a montante quanto à queda de pressão ou desvio físico de fluido. Certifique-se sempre de que a pressão de teste corresponda às suas condições operacionais reais.

P: Qual é o melhor elastômero para SIP de alta temperatura?

R: PTFE ou FKM especializado de alta temperatura (Viton) são normalmente recomendados para aplicações SIP contínuas. Eles oferecem estabilidade térmica superior e resistência à deformação por compressão em comparação com vedações EPDM padrão.
