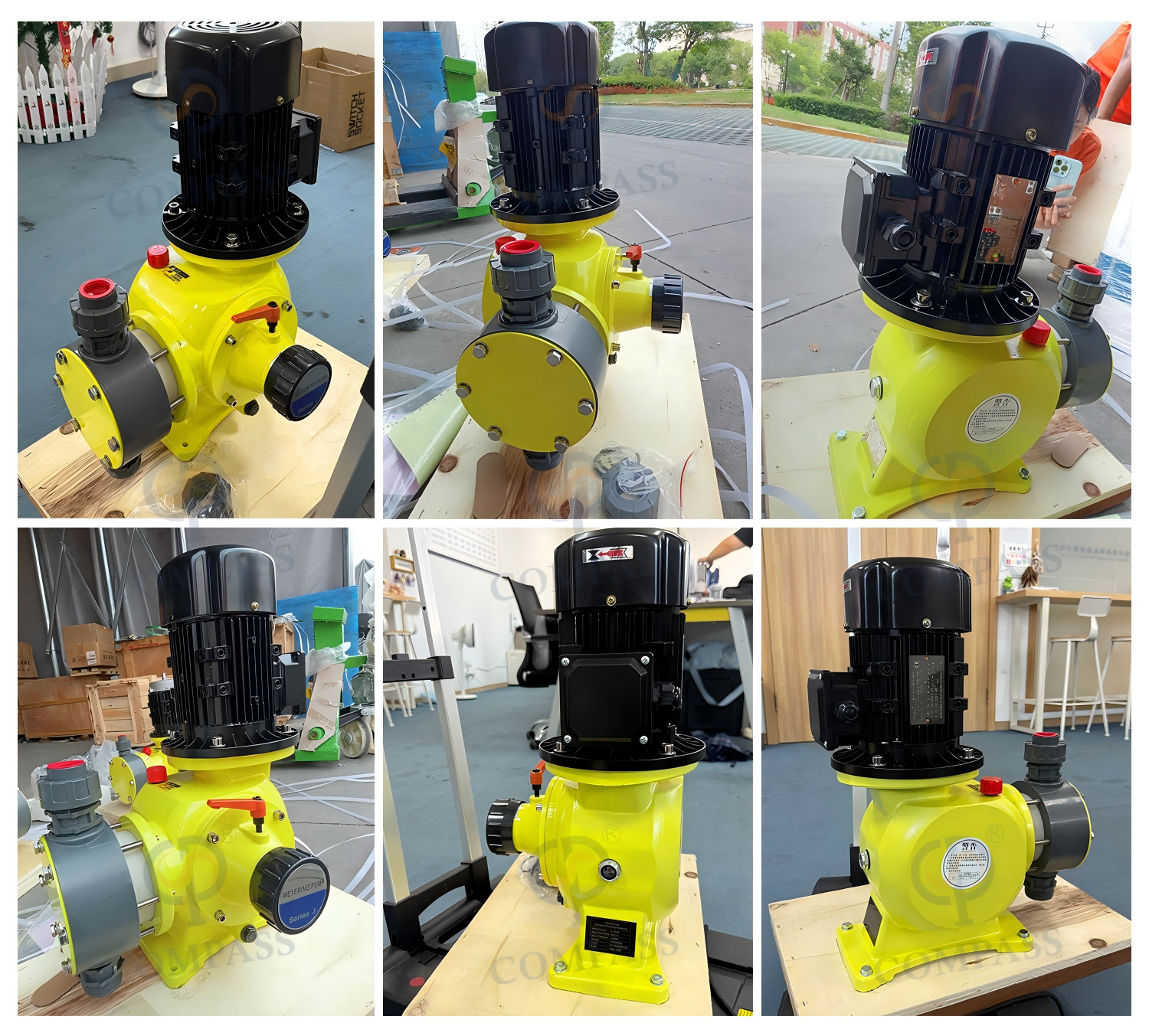

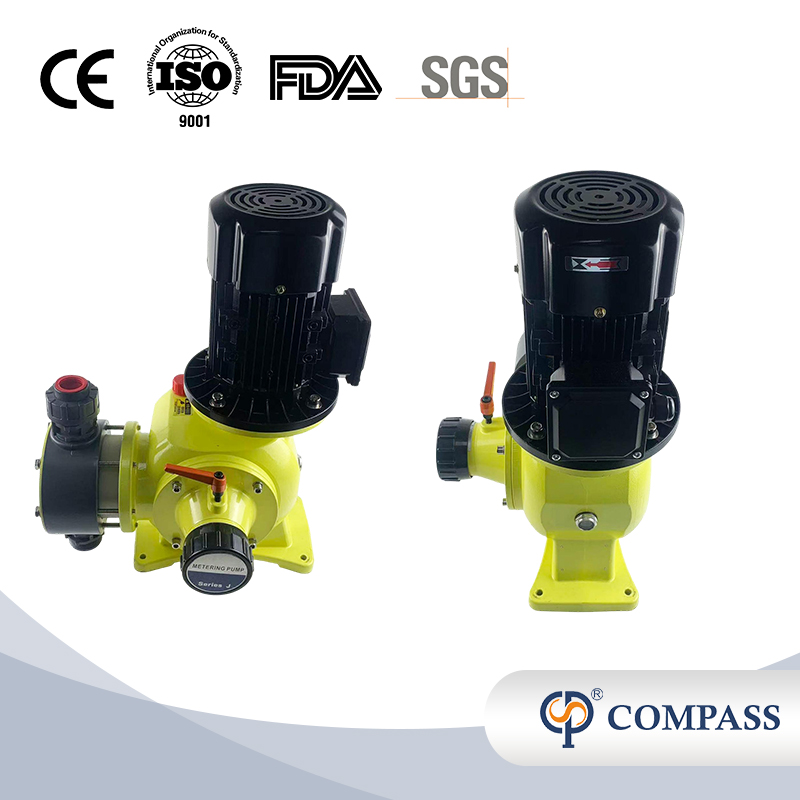

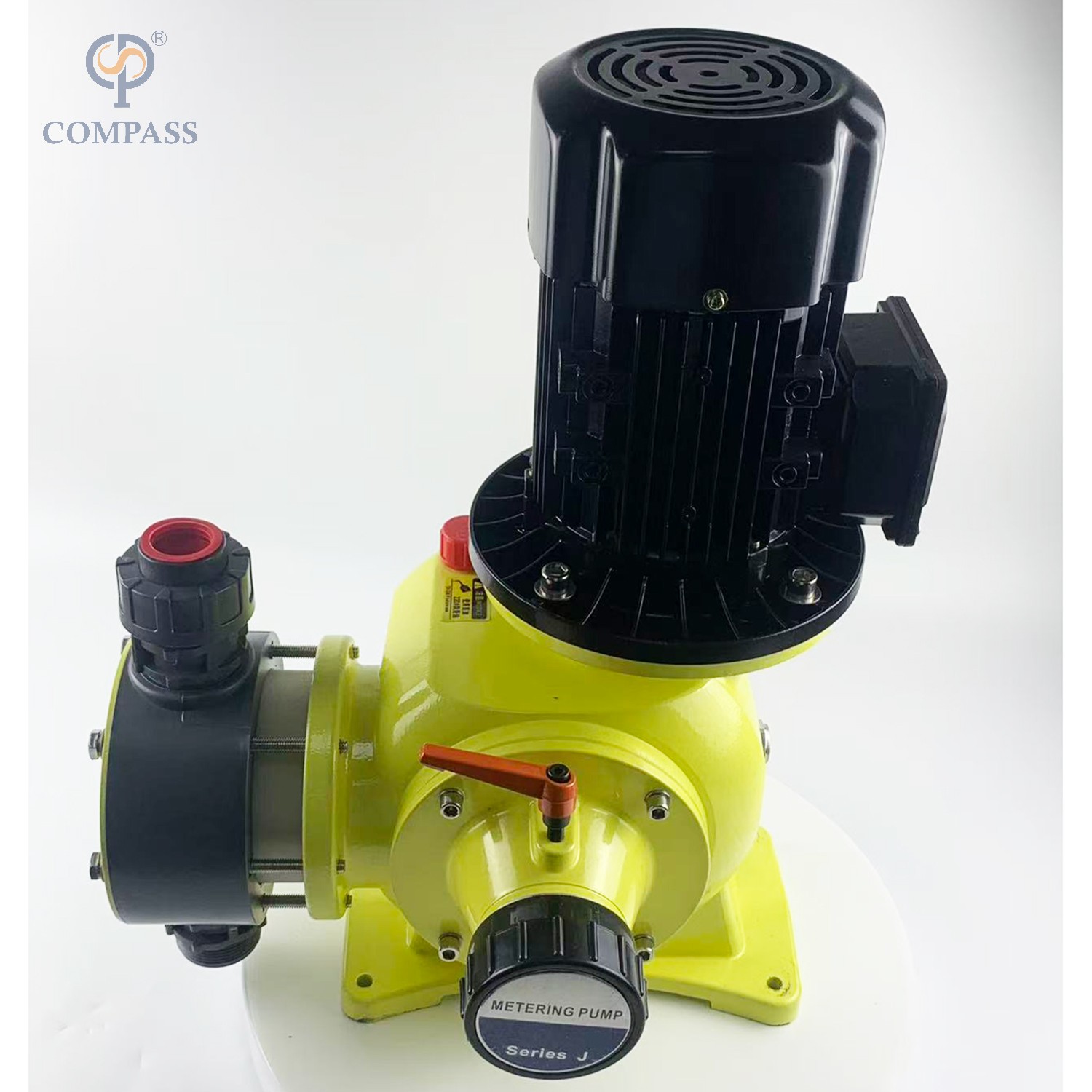

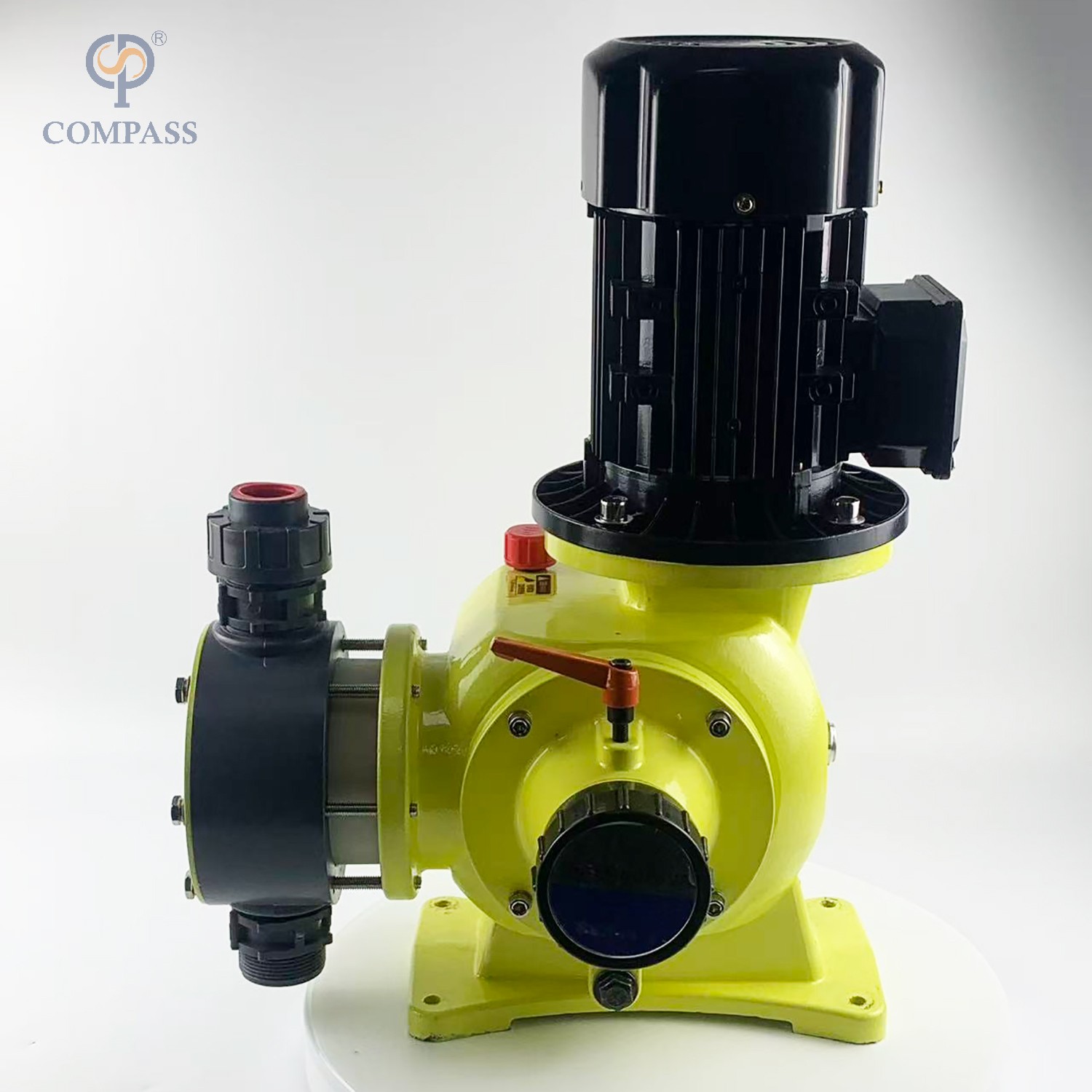

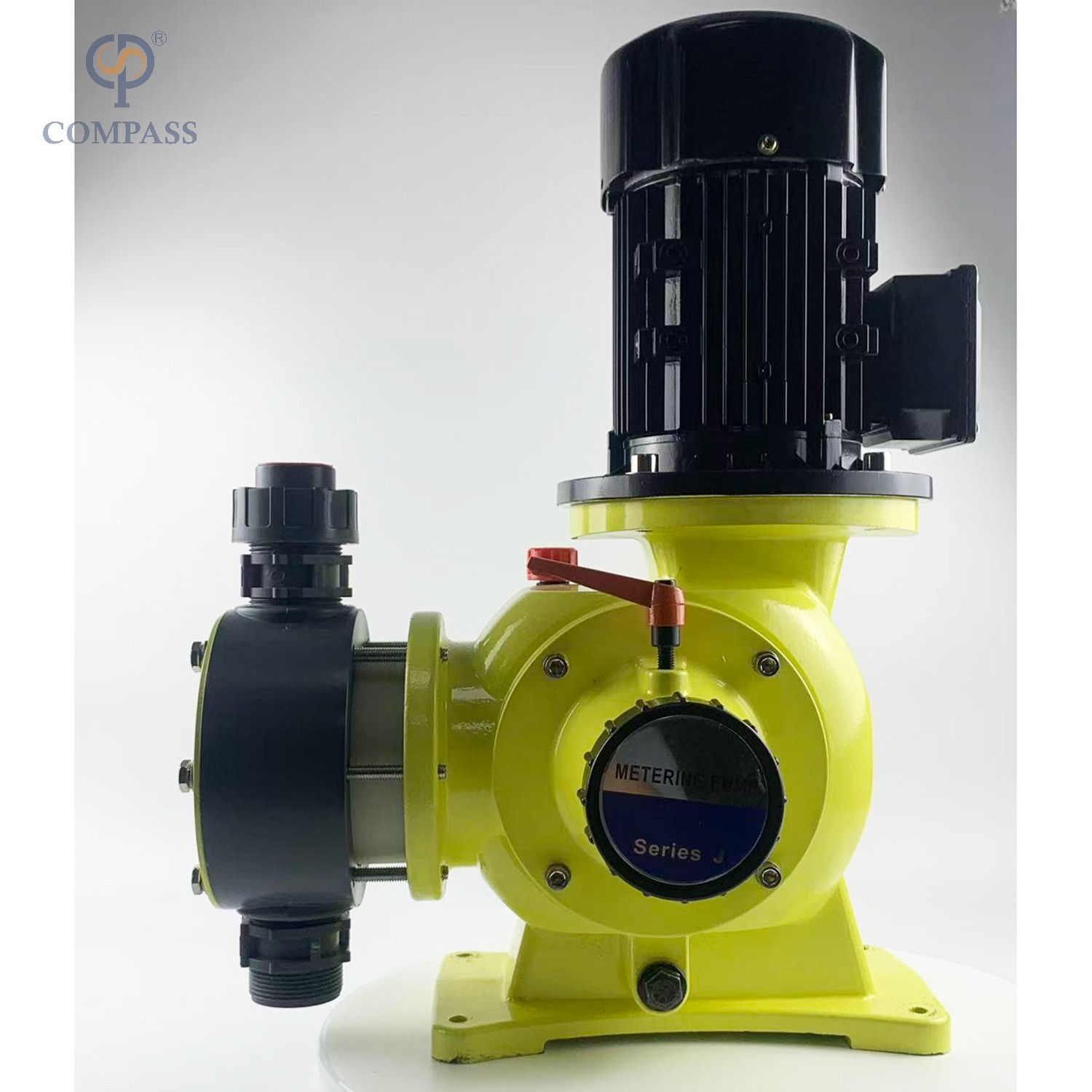

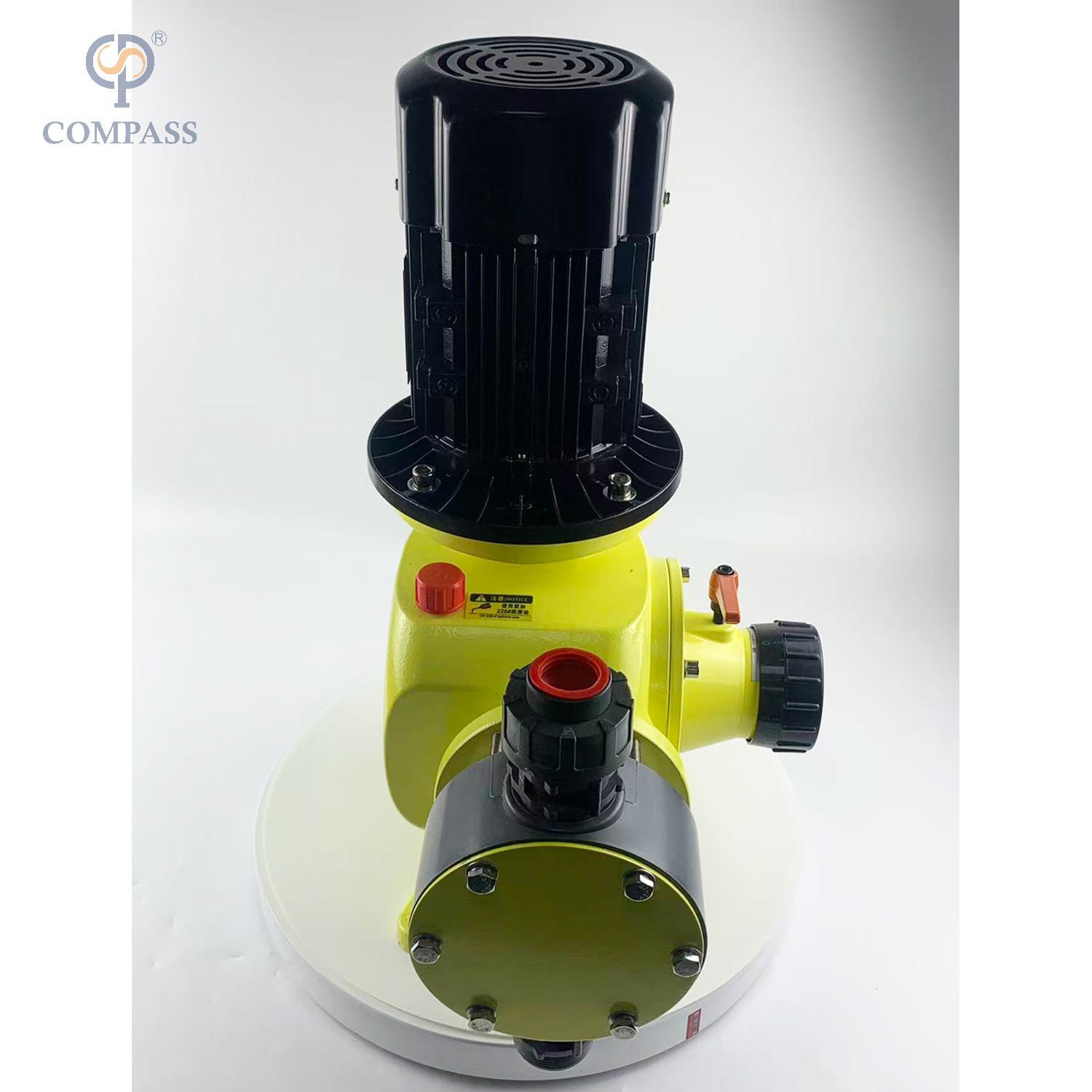

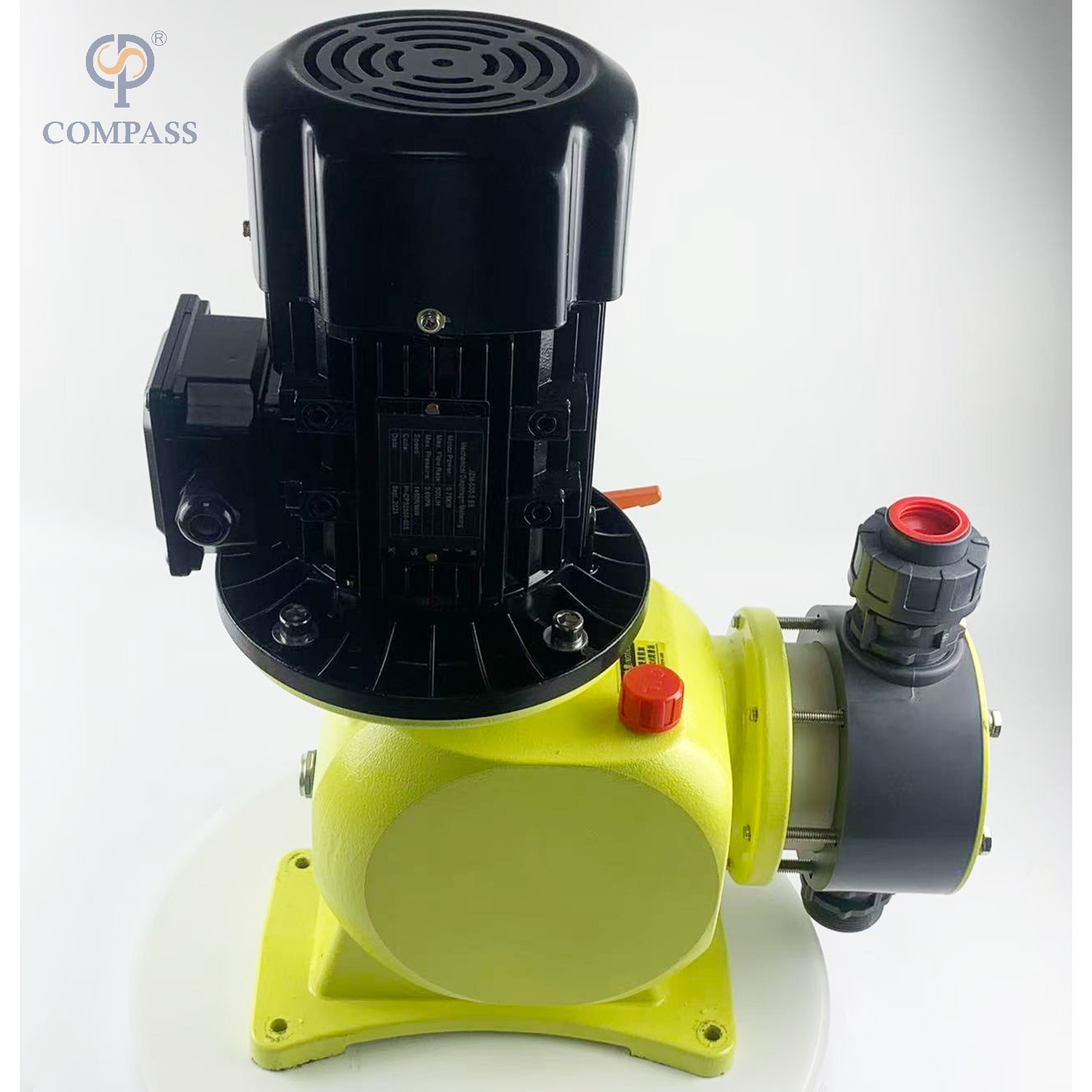

0,75kW 500l/h 1450rpm Bomba de medição de diafragma mecânica

A bomba de medição de diafragma mecânica é um tipo de bomba de deslocamento positiva que impulsiona um conjunto de mecanismos de ligação mecânica através de um motor, fazendo com que o diafragma elástico retribua dentro da cabeça da bomba, resultando em mudanças de volume, sucção e impulso e alcance medidas precisas e entrega de líquidos de líquidos


Princípios operacionais

Seu processo de trabalho pode ser decomposto em quatro etapas simples:

Acionamento por motor: o motor inicia e converte a rotação de alta velocidade em rotação de baixa velocidade através de mecanismos de redução, como engrenagens de worm, vermes ou engrenagens helicoidais.

Conversão da biela da manivela: o eixo rotativo de baixa velocidade aciona a manivela ou a roda excêntrica, convertendo o movimento rotacional em movimento recíproco linear da biela.

Motivo recíproco do diafragma: a biela empurra o diafragma a se mover para frente e para trás dentro da cabeça da bomba.

Excursão de sucção (reverso): Quando o diafragma é puxado para trás pela biela, o volume da câmara da bomba aumenta e um vácuo é gerado para dentro. Nesse ponto, a válvula unidirecional de saída é fechada sob a pressão da tubulação, a válvula de entrada de entrada é aberta e o líquido é sugado para a câmara da bomba.

Excursão de descarga (para a frente): Quando o diafragma é empurrado para a frente pela biela, o volume da câmara da bomba diminui e a pressão interna aumenta. A válvula unidirecional de entrada está fechada, a válvula unidirecional de saída é aberta e o líquido é descarregado com precisão para fora da bomba.

Regulação do fluxo: altere o comprimento do curso da biela manual ou automaticamente (elétrica, pneumática). Quanto mais tempo o acidente vascular cerebral, maior o deslocamento do diafragma durante cada movimento recíproco e maior a taxa de fluxo de saída; Por outro lado, quanto menor for. O comprimento do curso é a principal maneira de ajustar a taxa de fluxo.
